Kohler K-14675 Assembly instructions

Installation and Care Guide

Guide d’installation et d’entretien

Guía de instalación y cuidado

Bath-/Deck- Mount Faucet

Robinet sur baignoire/comptoir

Grifería de montaje en bañera o cubierta

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

K-14675

1141280-2-A

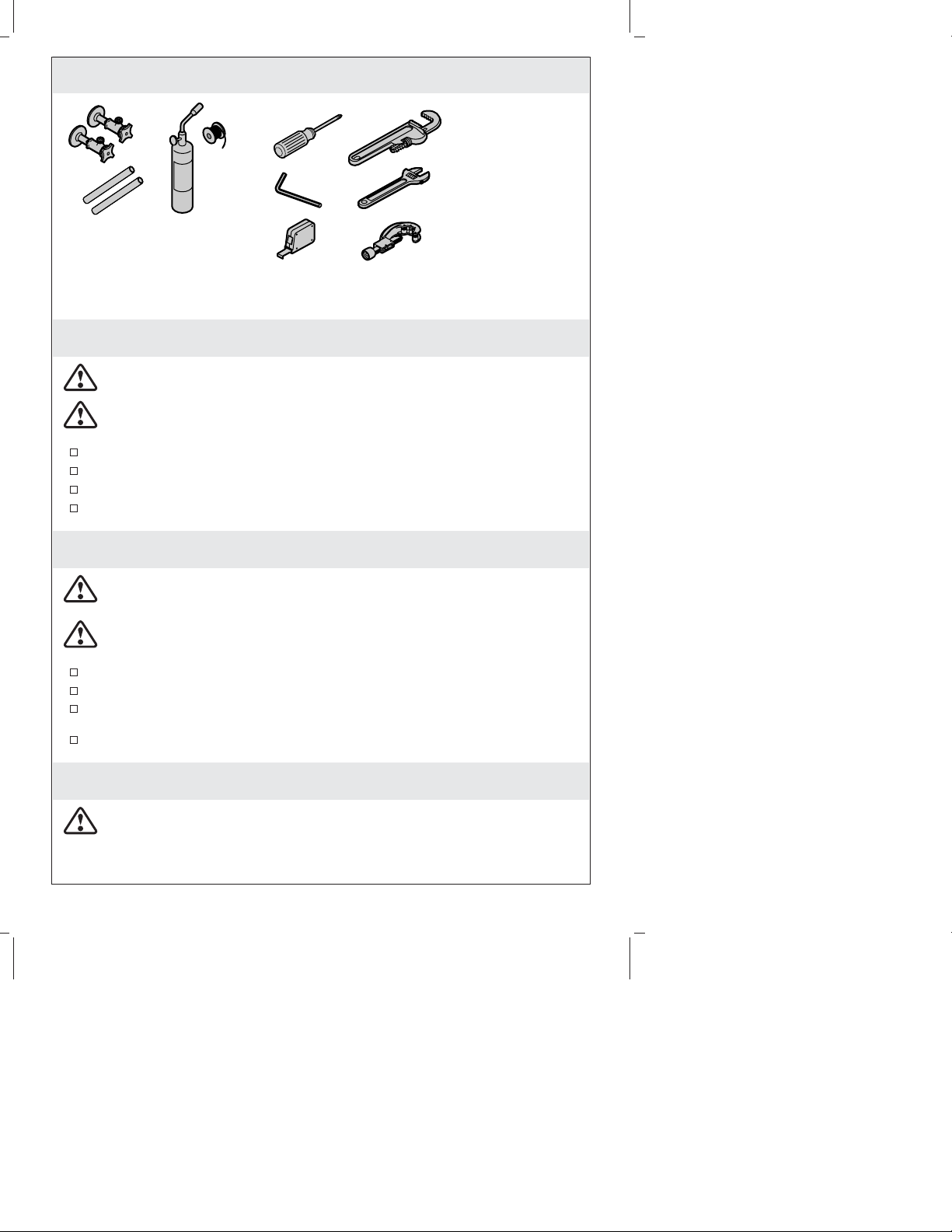

Tools/Outils/Herramientas

Important Information

WARNING: Risk of personal injury. Do not install the bath faucet in an area

where it may inadvertently be used for support by the bather.

CAUTION: Risk of property damage. Select a cutting tool appropriate for the

deck/rim surface type. Refer to the surface manufacturer’s instructions for the

proper cutting procedures.

Observe all local plumbing and building codes.

Shut off the main water supply.

Protect the surface of the bath deck/rim during the installation.

Products purchased separately may change the bath faucet placement and

alignment.

Informations importantes

AVERTISSEMENT: Risque de blessures corporelles. Ne pas installer le robinet

de la baignoire dans un endroit où il pourrait être utilisé par mégarde en tant que

support par la personne qui prend un bain.

ATTENTION: Risque d’endommagement du matériel. Choisir un outil de coupe

approprié pour le type de surface de comptoir/rebord. Consulter les instructions

du fabricant de la surface pour les procédures de découpe appropriées.

Respecter tous les codes de plomberie et de bâtiment locaux.

Couper l’alimentation d’eau principale.

Protéger la surface du comptoir/de la garniture de la baignoire pendant

l’installation.

Des produits achetés séparément peuvent inﬂuencer l’emplacement et l’alignement

du robinet de la baignoire.

Información importante

ADVERTENCIA: Riesgo de lesiones personales. No instale la grifería de bañera

en un área donde la persona que se baña pueda utilizarla accidentalmente como

soporte.

Solder

Soudure

Suelda

5/8" OD Copper Tubing

(1/2" Nominal)

Tuyauterie en cuivre

Ø 5/8" Ext (1/2" nominal)

Tubo de cobre de 5/8"

D.E. (1/2" nominal)

Plus/Plus/Más:

• Cutting Tool

Outil de découpe

Herramienta de corte

• Reinforcing Material

[3" (7.6 cm) max]

Matériau de renfort

[3" (7,6 cm) max]

Material de refuerzo

[3" (7,6 cm) máx]

1/8"

1141280-2-A 2 Kohler Co.

Información importante (cont.)

PRECAUCIÓN: Riesgo de daños a la propiedad. Seleccione una herramienta de

corte adecuada para el tipo de superﬁcie de cubierta/borde. Consulte las

instrucciones del fabricante de la superﬁcie para obtener los procedimientos

correctos de corte.

Cumpla con todos los códigos locales de plomería y construcción.

Cierre el suministro principal de agua.

Proteja la superﬁcie de la cubierta/borde de la bañera durante la instalación.

Los productos adquiridos por separado pueden cambiar el lugar de instalación y

la alineación de la grifería de la bañera.

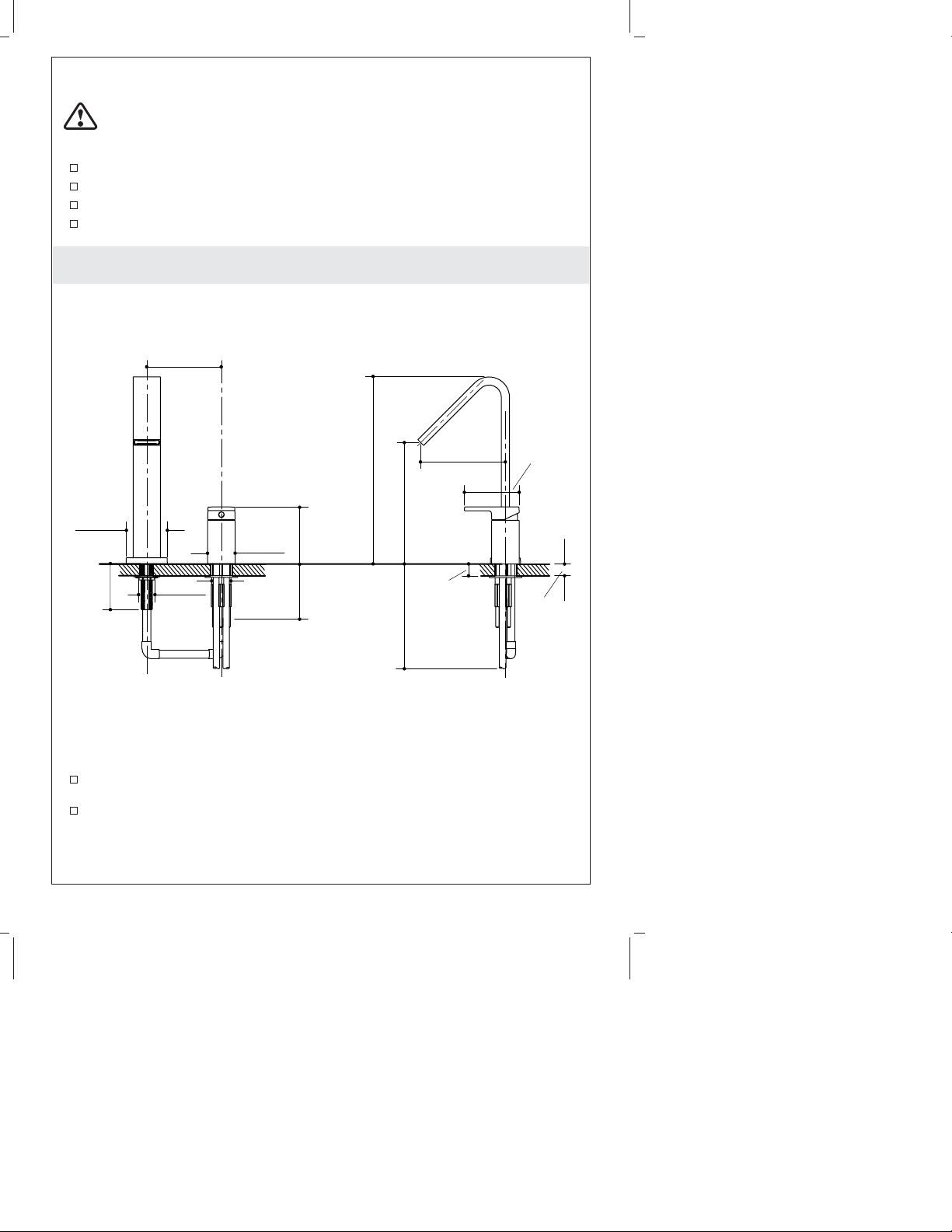

1. Prepare the Site

NOTE: To simplify future servicing, install an access panel to reach the plumbing.

NOTICE: The remote valve may be installed anywhere on the deck. In order to allow

clearance for handle rotation, a minimum distance of 5-3/4″(14.6 cm) is required

from the center of spout to center of valve.

Determine the mounting hole locations for the spout and remote valve. Refer to

the roughing-in dimensions illustrated for proper placement and diameter.

For a ﬁnished bath deck/rim less than 5/8″(1.6 cm) thick: Install reinforcing

material to the underside of the deck/rim. The combined thickness of the

reinforcing material and the deck/rim must not exceed 3″(7.6 cm).

3-1/2"

(8.9 cm) 4-1/4"

(10.8 cm)

8" (20.3 cm)

1-1/4" D.

Ø 1-1/4"

1-1/4" D.

(7.6 cm)

Max

Máx

5/8"

(1.6 cm)

Min

Mín

1-1/2" D.

Ø 1-1/2"

1-1/2" D.

6-1/2"

(16.5 cm) 4-1/4"

(10.8 cm)

14-7/16"

(36.7 cm)

4-3/8"

(11.1 cm)

2-1/8"

(5.4 cm)

9-3/8"

(23.8 cm)

5" (12.7 cm)

Min/Min/Mín

3-3/16"

(8.1 cm)

Kohler Co. 3 1141280-2-A

Prepare the Site (cont.)

CAUTION: Risk of property damage. Select a cutting tool appropriate for the

deck/rim surface type. Refer to the surface manufacturer’s instructions for the

proper cutting procedures.

NOTICE: Do not exceed a 1-1/4″(3.2 cm) diameter hole for the spout and 1-1/2″(3.8

cm) diameter hole for the remote valve mounting hole. Maximum contact area is

necessary for a successful installation.

Carefully cut mounting holes for the spout and remote valve.

Install or relocate the water supplies as needed.

Préparer le site

REMARQUE: Pour simpliﬁer l’entretien futur, installer un panneau d’accès pour

atteindre la plomberie.

NOTICE: La valve à distance peut être installée n’importe où sur le comptoir. Pour

permettre un dégagement pour la rotation de la poignée, une distance minimum de

5-3/4″(14,6 cm) est requise entre le centre du bec et le centre de la valve.

Déterminer les emplacements des oriﬁces de ﬁxation pour le bec et la valve à

distance. Se reporter aux dimensions du plan de raccordement illustré pour

l’emplacement et le diamètre adéquats.

Pour un comptoir/un rebord de baignoire ﬁni d’une épaisseur inférieure à 5/8″

(1,6 cm): Installer le matériau de renforcement sur le dessous du comptoir/du

rebord. L’épaisseur combinée du matériau de renforcement et le comptoir/le

rebord ne doit pas dépasser 3″(7,6 cm).

ATTENTION: Risque d’endommagement du matériel. Choisir un outil de coupe

approprié pour le type de surface de comptoir/rebord. Consulter les instructions

du fabricant de la surface pour les procédures de découpe appropriées.

NOTICE: Ne pas dépasser un oriﬁce de diamètre de 1-1/4″(3,2 cm) pour le bec et un

oriﬁce de diamètre de 1-1/2″(3,8 cm) pour l’oriﬁce de ﬁxation de la valve à distance.

Une zone de contact maximum est nécessaire pour une installation réussie.

Découper avec précaution les oriﬁces de ﬁxation pour le bec et la valve à distance.

Installer ou déplacer les alimentations d’eau au besoin.

Prepare el sitio

NOTA: Para simpliﬁcar las tareas futuras de servicio, instale un panel de acceso para

alcanzar la tubería.

AVISO: La válvula remota se puede instalar en cualquier lugar de la cubierta. Para

dejar suﬁciente espacio para el giro de la manija, se requiere una distancia mínima de

5-3/4″(14,6 cm) desde el centro del surtidor al centro de la válvula.

Determine los lugares de los oriﬁcios de ﬁjación para el surtidor y la válvula

remota. Consulte las dimensiones en el diagrama de instalación para el lugar de

correcto y el diámetro.

Para una cubierta/borde acabado de bañera de un grosor menor de 5/8″(1,6 cm):

Instale el material de refuerzo al lado inferior de la cubierta/borde. El grosor total

del material de refuerzo y la cubierta/borde no debe exceder de 3″(7,6 cm).

PRECAUCIÓN: Riesgo de daños a la propiedad. Seleccione una herramienta de

corte adecuada para el tipo de superﬁcie de cubierta/borde. Consulte las

instrucciones del fabricante de la superﬁcie para obtener los procedimientos

correctos de corte.

1141280-2-A 4 Kohler Co.

Prepare el sitio (cont.)

AVISO: No exceda un diámetro de 1-1/4″(3,2 cm) para el oriﬁcio de ﬁjación del

surtidor y un diámetro de 1-1/2″(3,8 cm) para el oriﬁcio de ﬁjación de la válvula

remota. Es necesario tener un área máxima de contacto para una instalación exitosa.

Con cuidado corte los oriﬁcios de ﬁjación para el surtidor y la válvula remota.

Cuando sea necesario instale o cambie de lugar los suministros de agua.

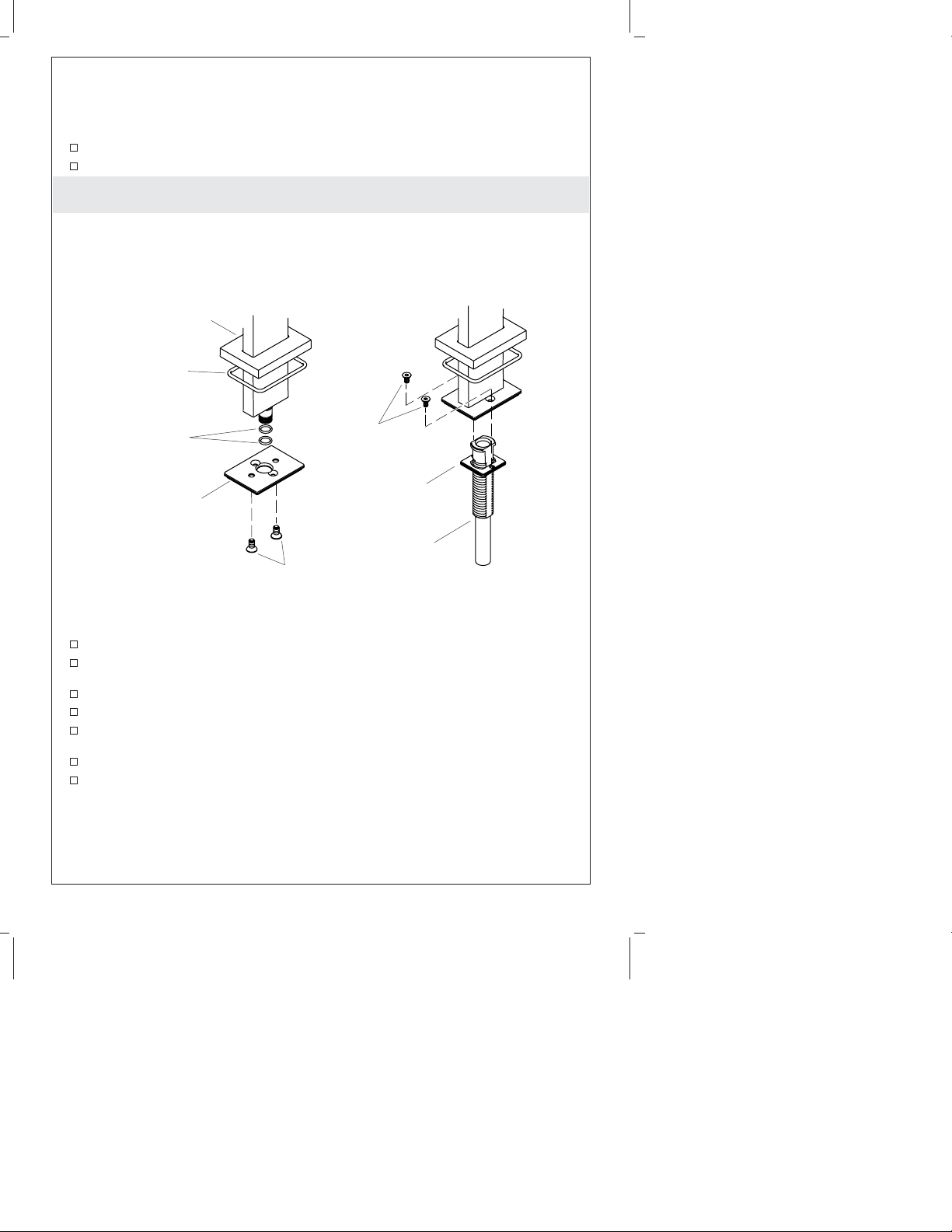

1. Assemble the Spout

If not already installed, install the O-rings to the nipple at the base of the spout.

Using care not to scratch the spout ﬁnish, slide the escutcheon and large O-ring

onto the spout.

Secure the large plate to the base of the spout with the two screws.

Slide the small plate onto the spout tube.

While holding the small plate, press the spout tube onto the base of the spout

assembly.

Secure the spout assembly to the spout tube assembly with the hex screws.

Carefully slide the escutcheon down the spout and over the large plate.

Small Plate

Petite plaque

Placa chica

Spout Tube

Tube de bec

Tubo del surtidor

Screws

Vis

Tornillos

Small O-Ring

Petit joint torique

Arosello pequeño

Escutcheon

Applique

Chapetón

Large O-Ring

Joint torique large

Arosello grande

Hex Screws

Vis hexagonales

Tornillos hexagonales

Large Plate

Grande plaque

Placa grande

Kohler Co. 5 1141280-2-A

Assembler le bec

S’ils ne sont pas encore installés, installer les joints toriques sur le mamelon à la

basedubec.

Procéder avec soin aﬁn d’éviter de rayer la ﬁnition du bec et faire glisser

l’applique et le grand joint torique sur le bec.

Fixer la grande plaque en place sur le socle du bec avec les deux vis.

Faire glisser la petite plaque sur le tube du bec.

Tout en maintenant la petite plaque, appuyer sur le tube du bec sur la base de

l’ensemble du bec.

Fixer l’ensemble du bec sur l’ensemble du tube du bec avec les vis hexagonales.

Faire glisser l’applique avec précaution vers le bas du bec et par-dessus la grande

plaque.

Ensamble el surtidor

Si no se han instalado, instale los arosellos al niple en la base del surtidor.

Teniendo cuidado de no rayar el acabado del surtidor, deslice un chapetón y un

arosello grande en el surtidor.

Fije la placa grande a la base del surtidor con los dos tornillos.

Deslice la placa pequeña en el tubo del surtidor.

Mientras sostiene la placa pequeña, presione el tubo del surtidor en la base del

montaje del surtidor.

Fije el montaje del surtidor al montaje del tubo del surtidor con tornillos de

cabeza hexagonal.

Con cuidado deslice el chapetón hacia abajo en el surtidor y sobre la placa grande.

1141280-2-A 6 Kohler Co.

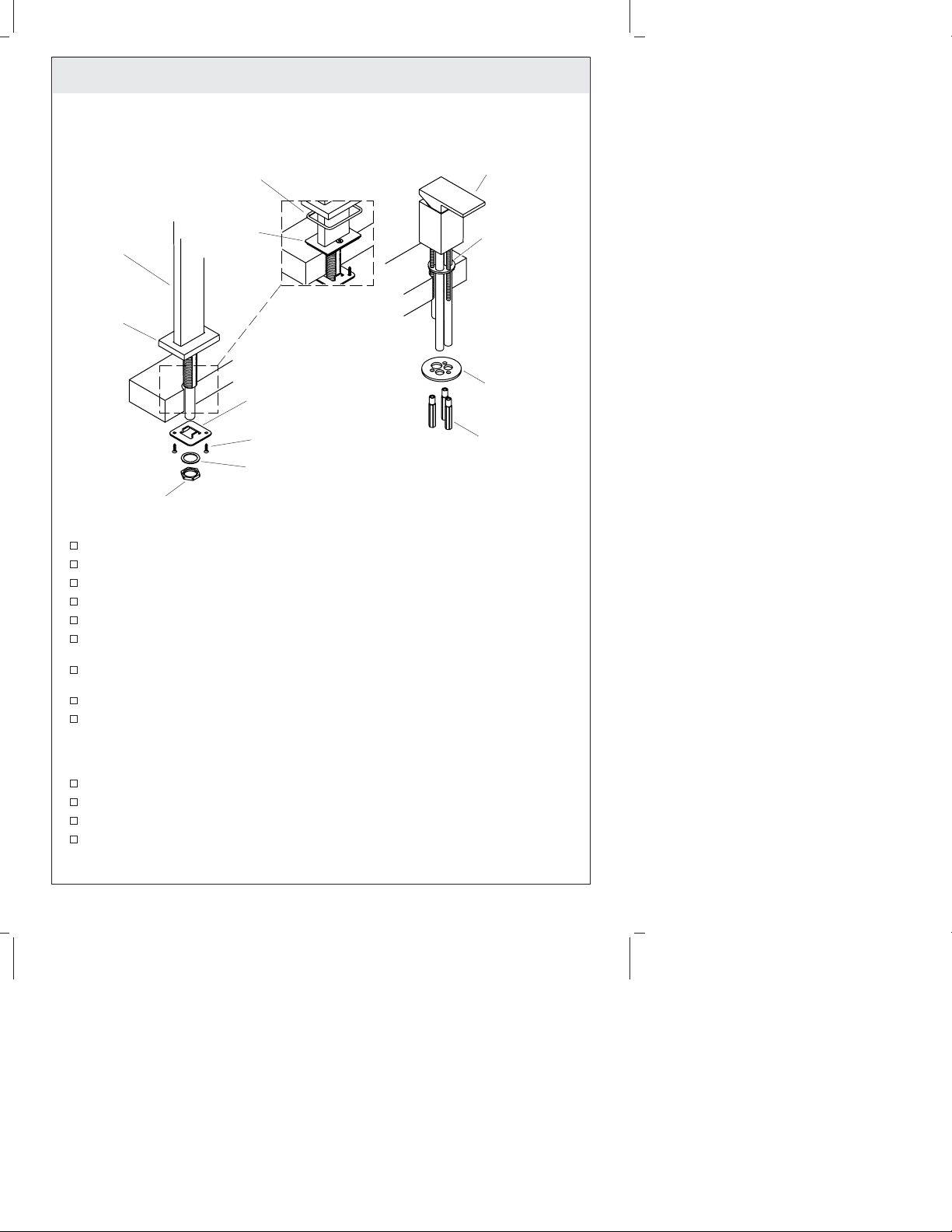

2. Install the Faucet

Install the Spout

Insert the tube of the spout assembly through the hole in the bath deck.

With the tabs oriented up, slide the bracket up the spout tube.

Secure the bracket to the underside of the deck with screws.

Slide the washer onto the spout tube.

Wrench-tighten the nut to secure the spout.

Carefully slide the escutcheon up the spout to expose the large O-ring and large

plate.

Pull the O-ring over the large plate and press it into the groove between the plate

and the bath deck.

Carefully slide the escutcheon down the spout to the large plate.

Press the escutcheon over the large plate until it snaps over the O-ring. The base

of the escutcheon should be ﬂush to the bath deck.

Install the Remote Valve

Slide the gasket onto the valve assembly.

Insert the valve assembly through the mounting hole.

Slide the plate onto the remote valve.

Wrench-tighten the three long nuts to secure the valve.

Round Plate

Plaque ronde

Placa redonda

Long Nut

Écrou long

Tuerca larga

Gasket

Joint

Empaque

Spout

Bec

Surtidor

Screw/Vis/Tornillo

Nut/Écrou/Tuerca

Washer/Rondelle/Arandela

Bracket/Support/Soporte

Valve Assembly

Ensemble de valve

Montaje de la válvula

Large Plate

Grande plaque

Placa grande

Escutcheon

Applique

Chapetón

Large O-Ring

Joint torique large

Arosello grande

Kohler Co. 7 1141280-2-A

Installer le robinet

Installer le bec

Insérer le tube de l’ensemble du bec par l’oriﬁce situé dans le comptoir de la

baignoire.

Avec les pattes dirigées vers le haut, faire glisser le support vers le haut du tube

du bec.

Fixer le support sur le dessous du comptoir avec les vis.

Faire glisser la rondelle sur le tube du bec.

Serrer l’écrou à la clé pour ﬁxer le bec en place.

Faire glisser l’applique avec précaution vers le haut du bec aﬁn d’exposer le grand

joint torique et la grande plaque.

Tirer le joint torique par-dessus la grande plaque et appuyer dessus pour

l’enfoncer dans la rainure entre la plaque et le comptoir de la baignoire.

Faire glisser l’applique avec précaution vers le bas du bec sur la grande plaque.

Appuyer sur l’applique pour l’enfoncer par-dessus la grande plaque, jusqu’à ce

qu’elle s’enclenche par-dessus le joint torique. La base de l’applique doit être à ras

du comptoir de la baignoire.

Installer la valve

Faire glisser le joint sur l’ensemble de la valve.

Insérer l’ensemble de la valve à travers l’oriﬁce de ﬁxation.

Faire glisser la plaque sur la valve à distance.

Serrer les trois écrous longs à la clé pour ﬁxer la valve en place.

Instale la grifería

Instale el surtidor

Inserte el tubo del montaje del surtidor a través del oriﬁcio en la cubierta de la

bañera.

Con las lengüetas hacia arriba, deslice el soporte hacia arriba en el tubo del

surtidor.

Fije el soporte al lado inferior de la cubierta con tornillos.

Deslice la arandela en el tubo del surtidor.

Con una llave, apriete la tuerca para ﬁjar el surtidor.

Con cuidado deslice el chapetón hacia arriba en el surtidor para exponer el

arosello grande y la placa grande.

Jale el arosello sobre la placa grande y presiónela en la ranura entre la placa y la

cubierta de la bañera.

Con cuidado deslice el chapetón hacia abajo en el surtidor hasta la placa grande.

Presione el chapetón sobre la placa grande hasta que encaje sobre el arosello. La

base del chapetón debe quedar al ras con la cubierta de la bañera.

Instale la válvula remota

Deslice el empaque en el montaje de la válvula.

Inserte el montaje de la válvula a través del oriﬁcio de ﬁjación.

Deslice la placa sobre la válvula remota.

Con una llave, apriete las tres tuercas largas para ﬁjar la válvula.

1141280-2-A 8 Kohler Co.

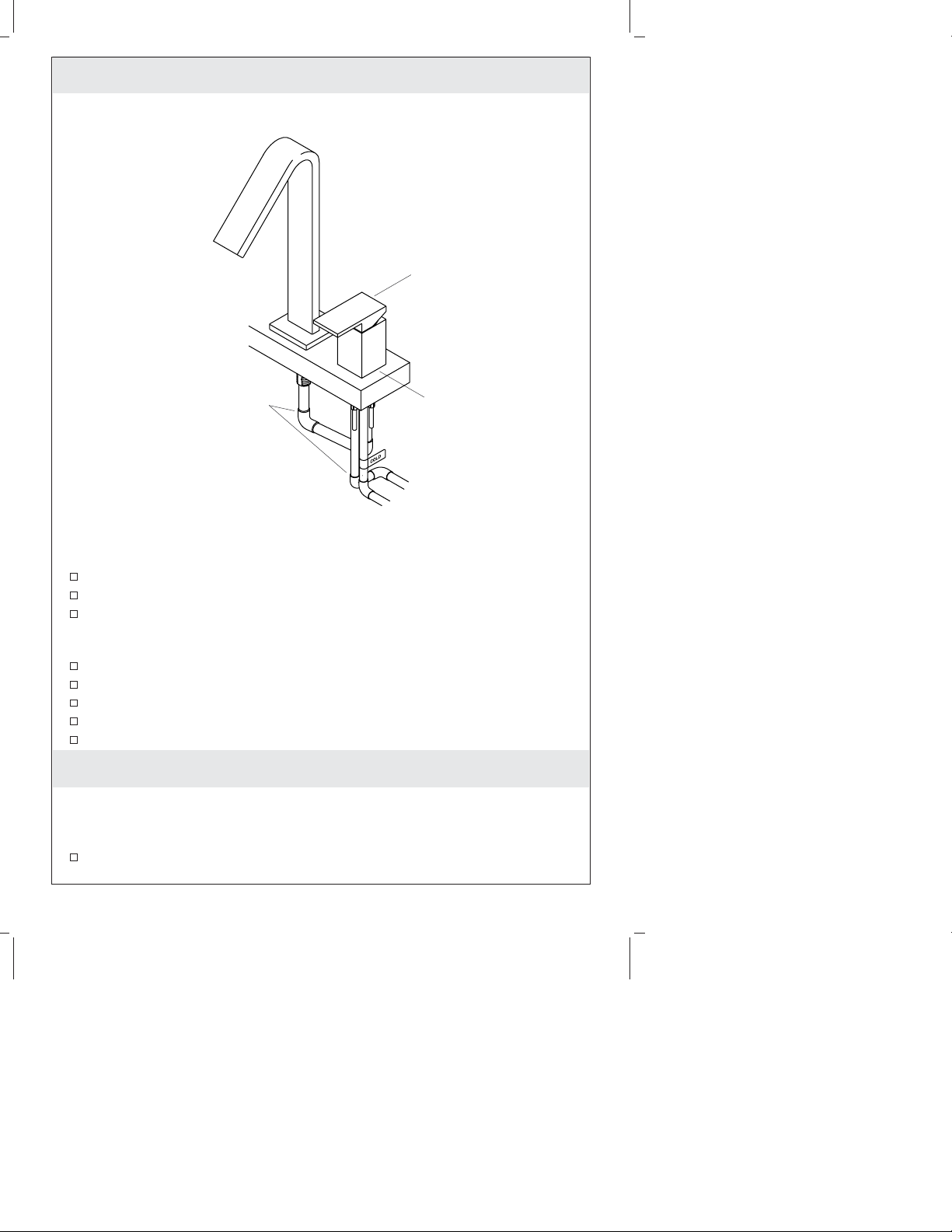

3. Complete the Installation

Connect the Plumbing

NOTE: The illustration shown is a suggested plumbing connection method. Actual

plumbing connections will vary by site.

Verify the spout and remote valve are properly positioned and secure.

Cut and assemble the copper tubing to ﬁt the installation.

Solder the connections.

Installation Checkout

With the supply stops in the closed position, turn on the main water supply.

Open the supply stops. Keep the remote valve closed.

Check for leaks at all connections. Repair as needed.

Turn the remote valve handle to the ON position.

Check for leaks at all connections. Repair as needed.

Terminer l’installation

Connecter la plomberie

REMARQUE: L’illustration fournie est une suggestion de méthode de connexion de

plomberie. Les connexions de plomberie réelles varient selon le site.

Vériﬁer que le bec et la valve à distance sont positionnées et sécurisées

correctement.

Handle/Poignée/Manija

Remote Valve

Valve à distance

Válvula remota

Check for leaks.

Vérifier s'il y a des fuites.

Verifique que no haya fugas.

Kohler Co. 9 1141280-2-A

Terminer l’installation (cont.)

Découper et assembler le tube en cuivre pour l’adapter à l’installation.

Souder les connexions.

Vériﬁcation de l’installation

Avec les arrêts d’alimentation en position fermée, mettre l’alimentation d’eau

principale en marche.

Ouvrir les arrêts d’alimentation. Garder la valve à distance fermée.

Vériﬁer s’ilyadesfuites dans toutes les connexions. Réparer au besoin.

Tourner la poignée de la valve à distance pour la mettre à la position ON

(Marche).

Vériﬁer s’ilyadesfuites dans toutes les connexions. Réparer au besoin.

Termine la instalación

Realice las conexiones de plomería

NOTA: La ilustración que se muestra es un método recomendado para la conexión de

plomería. Las conexiones de las tubería reales variarán de un lugar a otro.

Veriﬁque que el surtidor y la válvula remota estén bien colocados y asegurados.

Corte y ensamble el tubo de cobre para que quede en la instalación.

Suelde las conexiones.

Veriﬁcación de la instalación

Con las llaves de paso en la posición cerrada, abra el suministro principal de

agua.

Abra las llaves de paso. Mantenga cerrada la válvula remota.

Veriﬁque que no haya fugas en las conexiones. Repare según sea necesario.

Gire la manija de la válvula remota a la posición abierta.

Veriﬁque que no haya fugas en las conexiones. Repare según sea necesario.

Care and Cleaning

For best results, keep the following in mind when caring for your KOHLER product:

•Use a mild detergent such as liquid dishwashing soap and warm water for

cleaning. Do not use abrasive cleaners that may scratch or dull the surface.

•Carefully read the cleaner product label to ensure the cleaner is safe for use on the

material.

•Always test your cleaning solution on an inconspicuous area before applying to

the entire surface.

•Do not allow cleaners to sit or soak on the surface.

•Wipe surfaces clean and rinse completely with water immediately after cleaner

application. Rinse and dry any overspray that lands on nearby surfaces.

•Use a soft, dampened sponge or cloth. Never use an abrasive material such as a

brush or scouring pad to clean surfaces.

For detailed cleaning information and products to consider, visit www.kohler.com/clean.

To order Care & Cleaning information, call 1-800-456-4537.

1141280-2-A 10 Kohler Co.

Table of contents

Other Kohler Plumbing Product manuals

Kohler

Kohler Botticelli K-2333 Assembly instructions

Kohler

Kohler K-7323 User manual

Kohler

Kohler K-352 User manual

Kohler

Kohler TOUCHLESS 32323T-4 User manual

Kohler

Kohler K-18486 Assembly instructions

Kohler

Kohler K-3145 Assembly instructions

Kohler

Kohler CORALAIS K-15290 User manual

Kohler

Kohler K-7331 Assembly instructions

Kohler

Kohler K-19909 Assembly instructions

Kohler

Kohler Karbon K-6227A User manual

Kohler

Kohler K-8872T-2W Series User manual

Kohler

Kohler URBANITY+ 23751Т-9 User manual

Kohler

Kohler K-16213 User manual

Kohler

Kohler 11829T-B User manual

Kohler

Kohler Rainduet R97009T User manual

Kohler

Kohler 23472T-4 User manual

Kohler

Kohler K-19950 Assembly instructions

Kohler

Kohler 11679T User manual

Kohler

Kohler CUFF 45532M User manual

Kohler

Kohler RiverBath Quadrangle K-1365-F2 User manual

Kohler

Kohler Mira Jump 7.5 User manual

Kohler

Kohler 13142-4A-CP Assembly instructions

Kohler

Kohler Bellhaven K-T11552 User manual

Kohler

Kohler K-19797T User manual

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual

BELLOSTA

BELLOSTA romina 0308/CC Installation instruction

Bristan

Bristan PS2 BAS C D2 Installation instructions & user guide

Crosswater

Crosswater Heir 18-31 installation instructions
