Kohler K-352 User manual
Installation Guide
Adjustable Wall-Mount Handshower Holder
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”

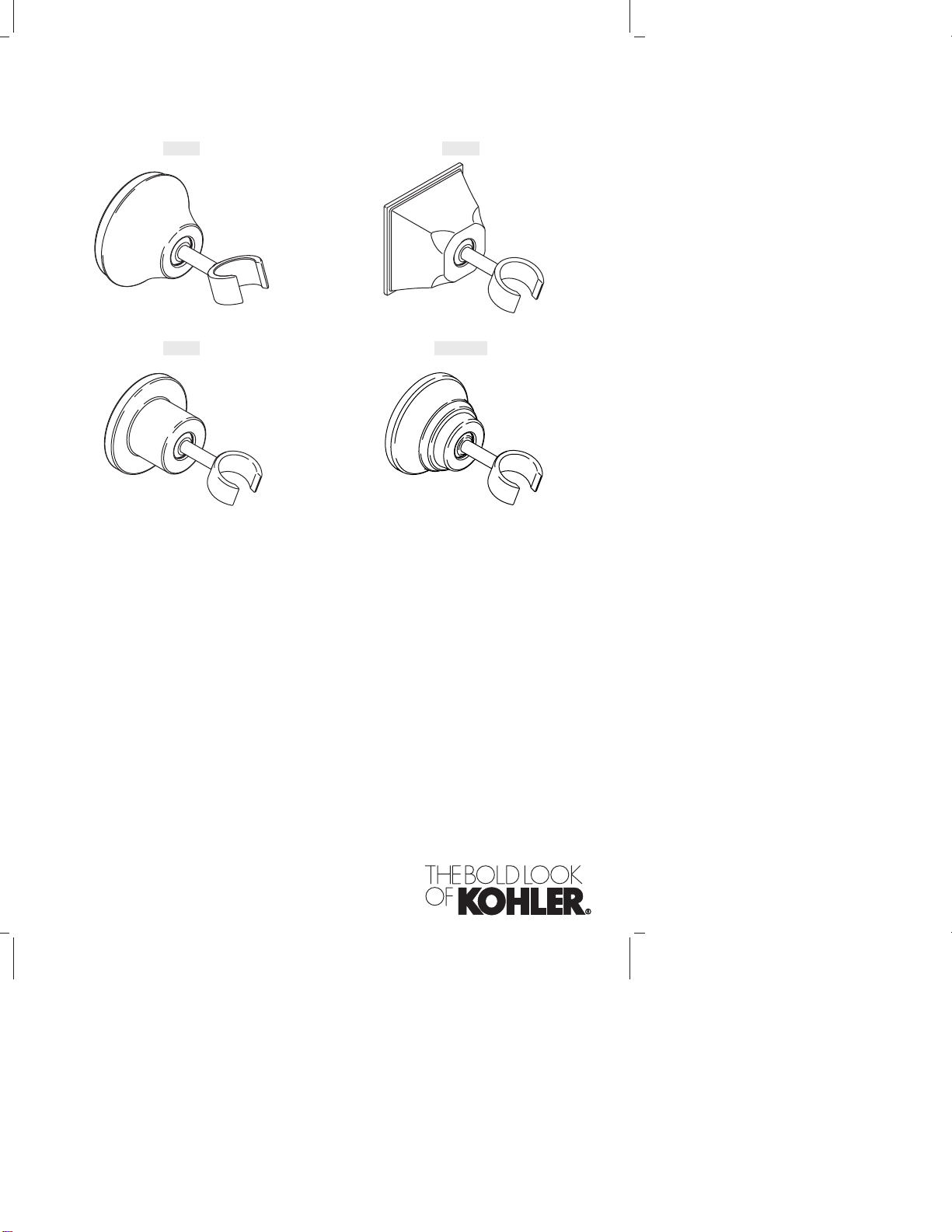

K-352 K-422
K-975 K-10599
1045302-2-B
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.

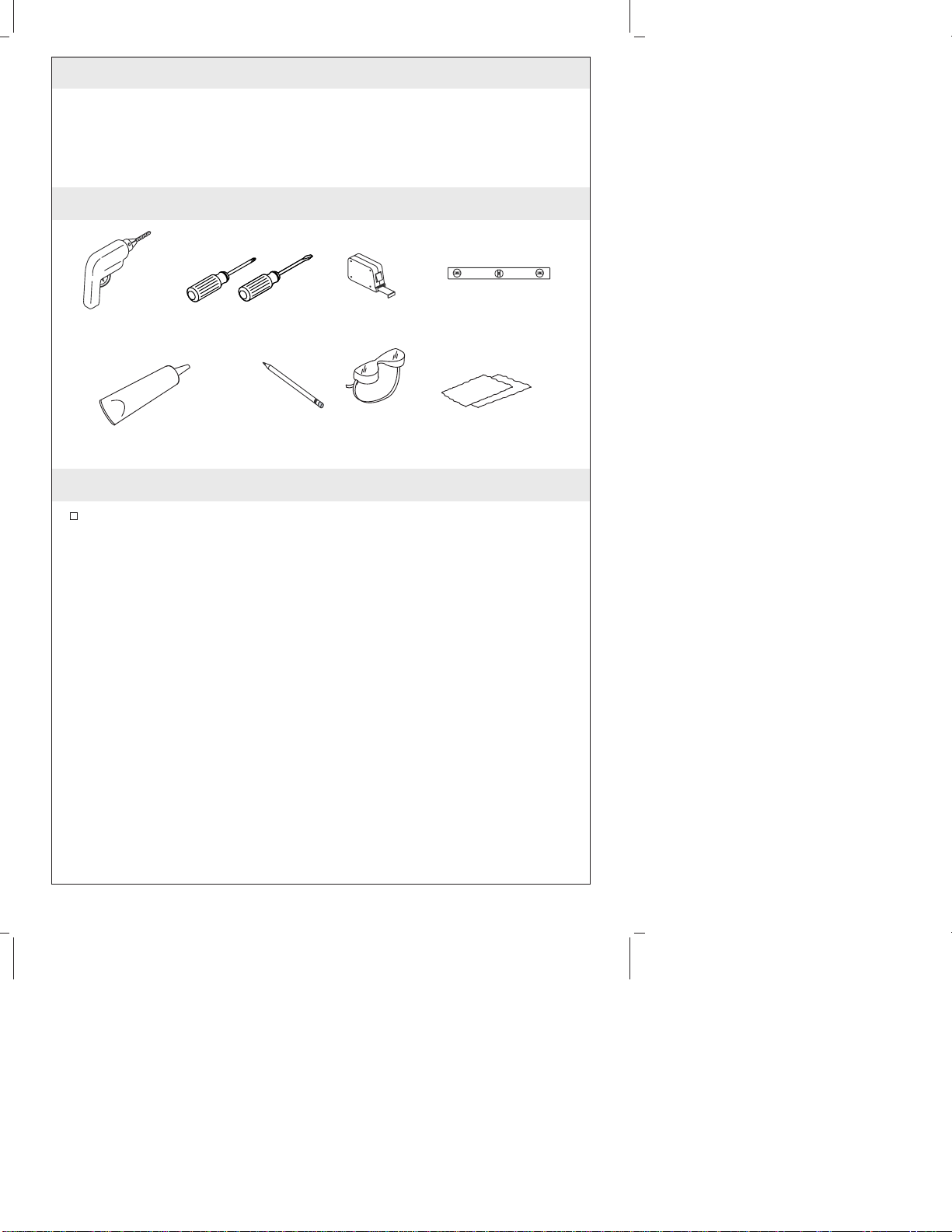

Tools and Materials
Before You Begin
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Drill and
Assorted Bits
Tape
Measure
Pencil
Level
Assorted
Screwdrivers
Safety
Glasses
Clear Slicone
Sealant Rags
1045302-2-B 2 Kohler Co.

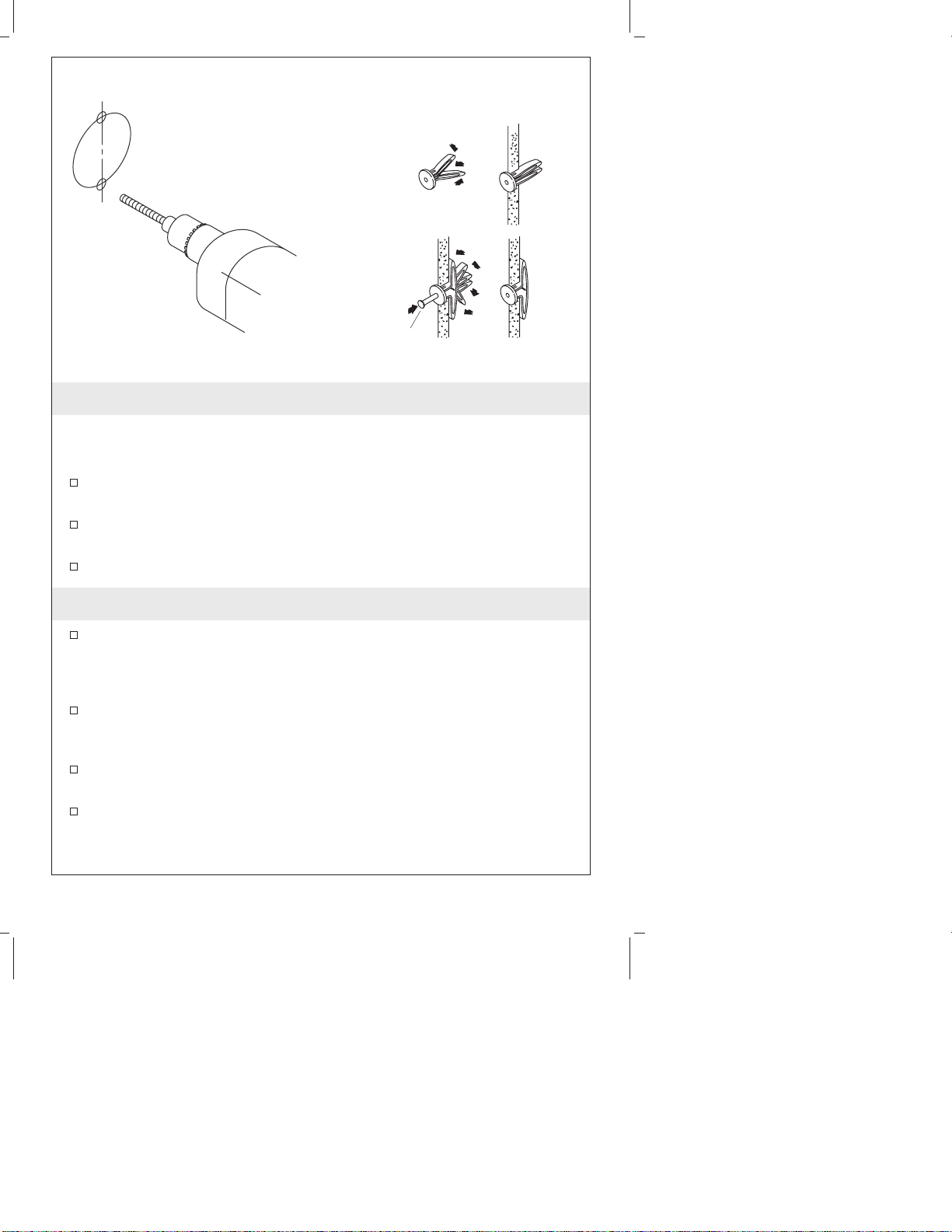

1. Prepare the Handshower Bracket
NOTE: This accessory should not be installed in the area 24″(61 cm)
to 48″(121.9 cm) from the floor (the critical support area as defined
in ASTM F446).
Position the bracket on the finished wall, and mark the top and
bottom hole locations.
Drill a 3/16″hole through the tile only to mount directly to a
stud.
If a stud cannot be located, drill a 3/8″hole.
2. Install the Anchors
Press and hold the legs of a wall anchor (provided) together and
insert the wall anchor legs into the hole. Insert a wall anchor into
each pre-drilled mounting hole.
With a hammer, carefully tap each wall anchor until they are
flush with the finished surface.
If the wall anchor was inserted into a space between the studs, it
will be necessary to spread the wall anchor legs.
To spread the anchor legs, insert a thin long object, such as a
finishing nail, into the wall anchor hole.
Nail
Install the Anchor
Kohler Co. 3 1045302-2-B

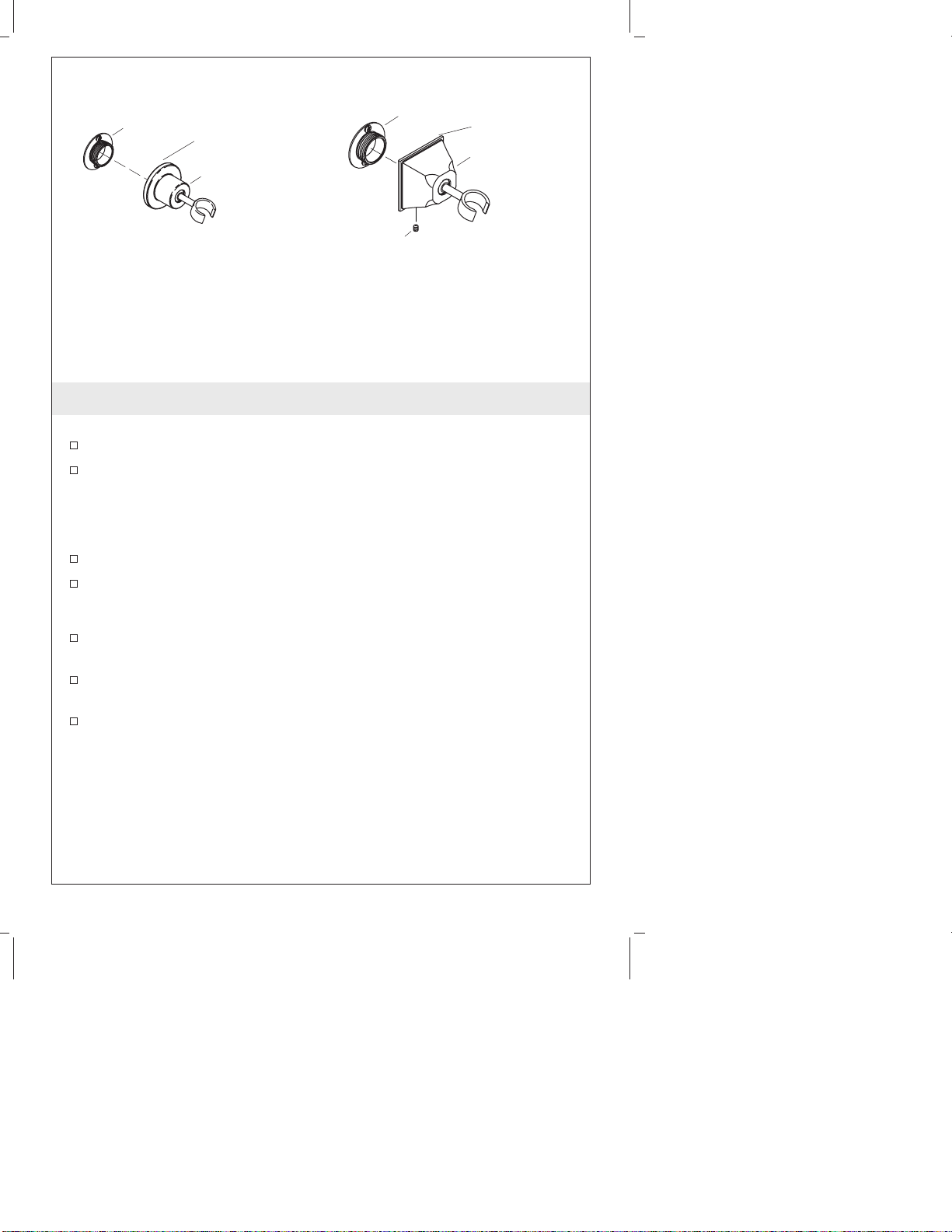

3. Install the Handshower Holder
For all models:
Secure the bracket to the wall with the screws provided.
Apply clear silicone sealant to the back of the escutcheon on the
body of the handshower holder. Allow the silicone sealant to set
according to the sealant manufacturer’s instructions.
For K-352, K-975, and K-10599 only:
Thread the body of the handshower holder onto the bracket.
Wipe away any excess sealant with a clean rag.
For K-422 only:
Position the body of the handshower holder onto the bracket with
the setscrew hole facing toward the floor.
Verify that the handshower holder is level and flush with the
wall.
Secure the body to the bracket with the setscrew.
Body
Bracket
Thread the body onto the bracket.
K-352, K-975 (shown), and
K-10599 Only
Apply silicone
sealant to
escutcheon.
Body
K-422 Only
Bracket
Setscrew
Secure the body to the
bracket with the setscrew.
Apply silicone
sealant to
escutcheon.
1045302-2-B 4 Kohler Co.
Guide d’installation
Support de douchette ajustable à montage
mural

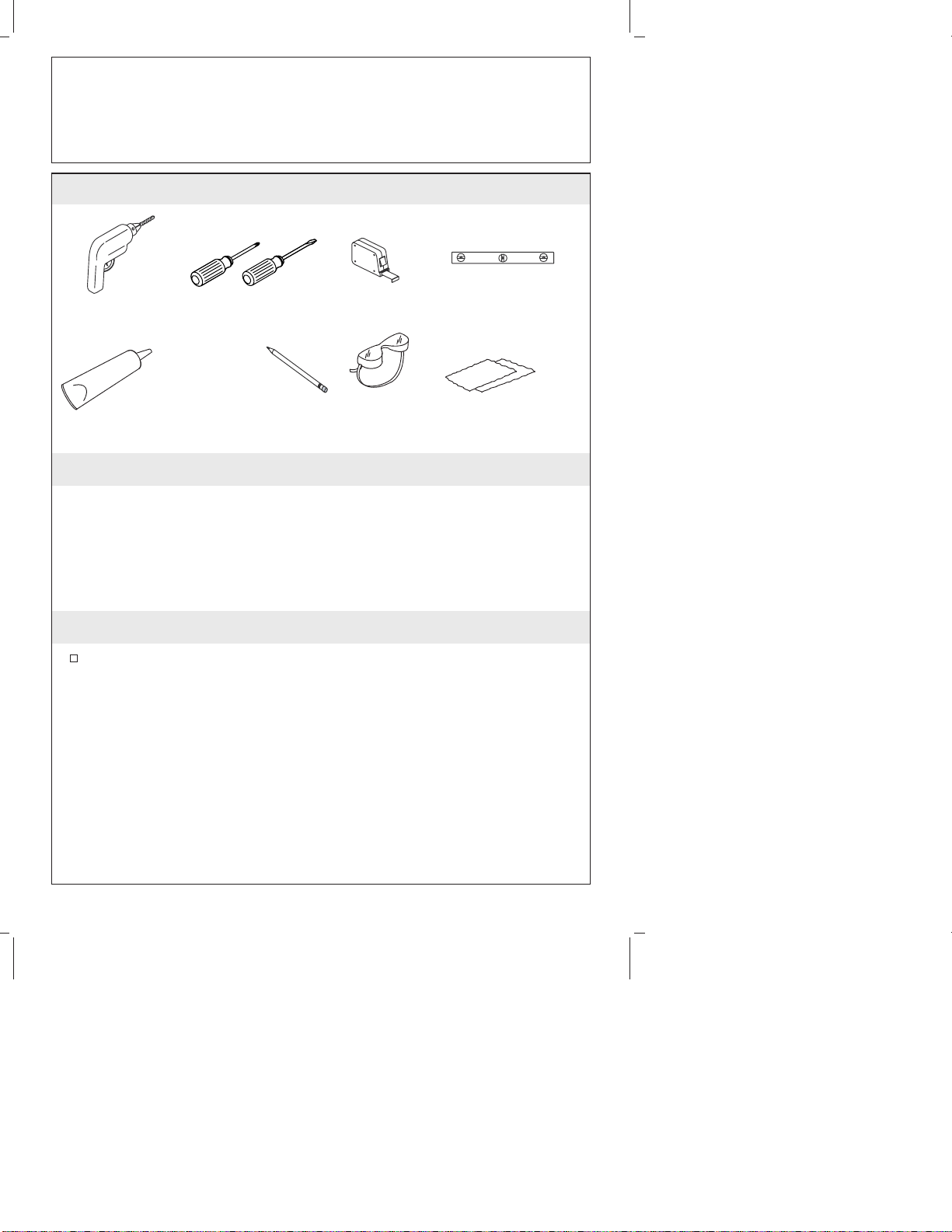

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de performance. Nos numéros de téléphone
et notre adresse du site internet sont au verso. Merci encore d’avoir
choisi la compagnie Kohler.
Avant de commencer
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Perceuse et
mèches
assorties
Mètre
ruban
Niveau à
bulles
Crayon
à papier Chiffons
Tournevis
assortis
Lunettes de
protection
Joint en
silicone
Kohler Co. Français-1 1045302-2-B
1. Préparer le montant de la douchette
REMARQUE : Cet accessoire ne devrait pas être installé aux
environs de 24″(61 cm) à 48″(121,9 cm) du sol (l’endroit critique de
support tel que défini dans ASTM F446).
Positionner le montant sur le mur fini, et marquer les
emplacements supérieurs et inférieurs des trous.
Percer un trou de 3/16″à travers le carrelage uniquement pour
un montage direct sur axe.
Si un axe ne peut pas être localisé, percer un trou de 3/8″.
2. Installer les dispositifs d’ancrage
Presser et maintenir l’ensemble des pieds d’un ancrage mural
(fourni) et insérer les pieds d’ancrage mural dans l’orifice. Insérer
un ancrage mural dans chaque orifice de fixation préalablement
percé.
À l’aide d’un marteau, taper doucement sur chaque montant
mural jusqu’à ce qu’ils soient à égalité avec la surface finie du
mur.
Si le montant mural a été inséré entre deux montants, les pieds
d’ancrage devront être écartés.
Pour écarter les pieds d’ancrage, insérer un objet mince et long,
tel qu’un clou de finition dans l’orifice d’ancrage mural.
Clou
Installer les dispositifs d'ancrage
1045302-2-B Français-2 Kohler Co.
3. Installer le support de la douchette
Tous les modèles:
Sécuriser le montant de fixation au mur avec les vis fournies.
Appliquer de la silicone claire à l’arrière de l’applique sur le
corps du support de la douchette. Laisser prendre le mastic selon
les instructions du fabricant.
Pour K-352, K-975, et K-10599 uniquement:
Visser le corps du support de douchette sur le montant.
Essuyer tout excédent de mastic à l’aide d’un chiffon propre.
Pour K-422 uniquement:
Positionner le corps du support de douchette sur le montant avec
l’orifice de la vis de serrage face au sol.
Vérifier que le support de douchette soit nivelé et de niveau avec
le mur.
Sécuriser le corps au montant avec la vis de serrage.
Corps
Support
Visser le corps sur le montant.
K-352, K-975 (illustré),
et K-10599 uniquement
Appliquer du
joint à la
silicone sur
l'applique.
Corps
K-422 uniquement
Support
Vis de
retenue
Sécuriser le corps au montant
avec la vis de serrage.
Appliqier du joint
à la silicone sur
l'applique.
Kohler Co. Français-3 1045302-2-B
Guía de instalación
Soporte portador de ducha de mano,
ajustable, montaje a la pared

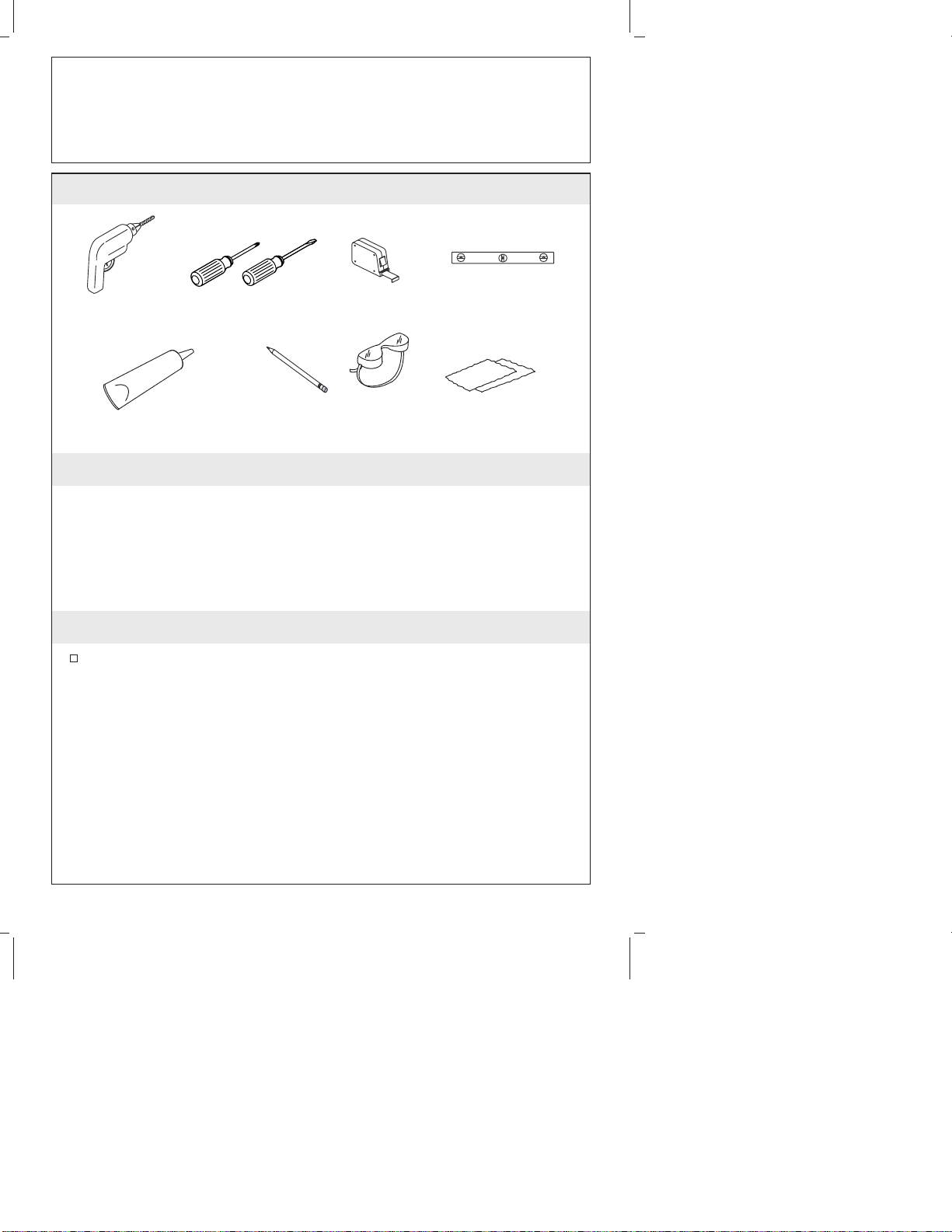

Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
La empresa Kohler se reserva el derecho de modificar el diseño
de los productos sin previo aviso, tal como se especifica en la lista
de precios.
Taladro y
brocas
surtidas
Cinta para
medir
Nivel
Lápiz
Destornilladores
surtidos
Lentes de
seguridad
Sellador de
silicona transparente Trapos
Kohler Co. Español-1 1045302-2-B
1. Prepare el soporte de la ducha de mano
NOTA: Este accesorio no se debe instalar en el área entre 24″(61
cm)y48″(121,9 cm) del piso (el área de soporte crítico según se
describe en la norma ASTM F446).
Coloque el soporte sobre la pared acabada y marque la ubicación
del orificio superior e inferior.
Taladre un orificio de 3/16″sólo a través del azulejo para realizar
el montaje a un poste.
Si no puede encontrar un poste, taladre un orificio de 3/8″.
2. Instale los anclajes
Mantenga juntas las patas del anclaje de pared (provisto), e
insértelas en el orificio. Inserte un anclaje de pared en cada
orificio de fijación previamente taladrado.
Con un martillo, golpee suavemente cada anclaje de pared hasta
que queden al ras con la superficie acabada.
Si el anclaje de pared se insertó en un espacio entre los postes de
la pared, será necesario separar las patas de los anclajes.
Para separar las patas del anclaje, inserte un objeto largo y fino,
tal como un clavo de acabado, en el orificio del anclaje de pared.
Instale el anclaje
Clavo
Kohler Co. Español-2 1045302-2-B
3. Instale el soporte portador de la ducha de mano
Para todos los modelos:
Asegure el soporte a la pared con los tornillos provistos.
Aplique una tira de sellador de silicona transparente en la parte
posterior del chapetón en el cuerpo del soporte portador de la
ducha de mano. Deje que el sellador se seque según las
instrucciones del fabricante del sellador.
Sólo para los modelos K-352, K -975 y K-10599:
Enrosque el cuerpo del soporte portador de la ducha de mano en
el soporte.
Limpie el exceso de sellador con un paño limpio.
Sólo para el modelo K-422:
Coloque el cuerpo del soporte portador de la ducha de mano en
el soporte con el orificio del tornillo de fijación orientado hacia el
piso.
Verifique que el soporte portador de la ducha de mano esté a
nivel y al ras con la pared.
Con el tornillo de fijación, fije el cuerpo al soporte.
Cuerpo
Soporte
Enrosque el cuerpo en el soporte.
Sólo K-352, K-975
(se muestra) y K-10599
Aplique sellador
de silicona
al chapetón.
Cuerpo
Sólo K-422
Soporte
Tornillo
de fijación
Con el tornillo de fijación,
fije el cuerpo al soporte.
Aplique sellador
de silicona
al chapetón.
1045302-2-B Español-3 Kohler Co.
