Jacuzzi Aura Uno User manual

Rubinetteria

Manuale d’installazione

CONSERVARE CON CURA

Taps and fittings

Installation manual

KEEP CAREFULLY

Robinetterie

Notice d’installation

GARDEZ SOIGNEUSEMENT

Armaturen

Installations Anweisung

SORGFÄLTIG AUFBEWAHREN

Grifería

Manual de instalación

CONSERVAR CON CUIDADO

ä‡Ì˚

êÛÍÓ‚Ó‰ÒÚ‚Ó ÔÓ ÛÒÚ‡ÌÓ‚ÍÂ

ïêÄçàíú ÅÖêÖÜçé

Aura

Uno, Uno Design, Plus

Corner 140, Corner 160

Aquasoul

Aquasoul 170x70, Lounge 180x80

Double 190x90, Offset 150x100,

Corner 140, Corner 155

JACUZZI®

DESIGNER COLLECTION

Aura Uno

Aura Uno Design (SX)

Aura Uno Design (DX)

Aura Plus

Aura Corner 140

Aura Corner 160

2 4

Aquasoul 170x70

Lounge 180x80

Double 190x90

Oset 150x100

Aquasoul 170x70

Lounge 180x80

Double 190x90 Oset 150x100

Aquasoul 170x70 • Lounge 180x80 • Double190x90 • Offset 150x100 g

Aquasoul 170x70 • Lounge 180x80 • Double190x90 • Offset 150x100

(DX)

(SX)

Aquasoul Corner 140 i

Aquasoul Corner 155

ITALIANO

 (1) (1) Svitando la vite s/testa, sfilare il canotto dall’e-

rogatore (2); (3) avvitare quindi la ghiera “A” e la ghiera “B”,

montando quindi la guarnizione “C”.

NOTA: conservare la vite s/testa per il successivo fis-

saggio.

ENGLISH

 (1) (1) Unscrew the headless screw. Slide out the cylinder

of the tub filler(2); (3) then tighten ring nut “A” and ring nut “B”, and

afterwards install the gasket “C”.

NOTE: keep the headless screw for the subsequent

fastening.

ITALIANO

 (2) Fare riferimento agli schemi della disposizione del-

la rubinetteria (a-l, pos. 3) e, in base al modello di vasca

scelto, da sotto il bordo vasca, infilare il canotto nel foro indi-

cato e avvitare da sopra il manicotto con gli o-ring.

ENGLISH

 (2) Refer to the diagrams for the tap fixtures (a-l, pos.

3) and, depending on the selected model of tub, from under the tub

edge, insert the cylinder in the indicated hole and tighten the cou-

pling from above with the o-rings.



ITALIANO

 (3) (1) Agendo sul manicotto e quindi sulla ghiera (2),

fissare provvisoriamente il canotto, verificando che sia paral-

lelo al bordo vasca (3).

ENGLISH

 (3) (1) By means of the coupling and the ring nut (2), tem-

porarily fasten the cylinder, ensuring that it is parallel with the tub

edge (3).



FRANÇAIS

 (1) (1) En dévissant la vis sans tête, extraire le man-

chon du distributeur (2) ; (3) visser ensuite la bague “A” et la

bague “B” et monter le joint “C”.

NOTE : conserver la vis sans tête pour la fixation suc-

cessive.

DEUTSCH

(1) (1) Die Madenschraube herausdrehen, das Rohr aus dem

Wanneneinlauf (2) herausziehen; (3) die Gewinderinge “A” und “B”

anschrauben und die Dichtung “C” montieren.

ANMERKUNG: die Madenschraube für die nach-

folgende Befestigung aufbewahren.

ESPAÑOL

 (1) (1) Destornillando el tornillo sin cabeza, sacar el man-

guito del distribuidor (2); (3) enroscar después la tuerca anu-

lar “A” y la tuerca anular “B”, montando después la junta “C”.

NOTA: conservar el tornillo sin cabeza para la pos-

terior fijación.

êìëëäàâ

 (1) (1) éÚ‚ËÌÚË‚ ÛÒÚ‡ÌÓ‚Ó˜Ì˚È ‚ËÌÚ, ÒÌËÏËÚÂ

ÏÛÙÚÛ Ì‡ÔÓÎÌËÚÂÎﬂ (2). (3) Á‡ÚÂÏ Á‡‚ËÌÚËÚÂ ÍÛ„ÎÛ˛

„‡ÈÍÛ "Ä" Ë ÍÛ„ÎÛ˛ „‡ÈÍÛ "Ç", ÔÓÒÎÂ ˜Â„Ó ÛÒÚ‡ÌÓ‚ËÚÂ ÛÔ-

ÎÓÚÌÂÌËÂ "ë".

èêàåÖóÄçàÖ: ÒÓı‡ÌËÚÂ ÛÒÚ‡ÌÓ‚Ó˜Ì˚È ‚ËÌÚ

‰Îﬂ ÔÓÒÎÂ‰Û˛˘Â„Ó ÍÂÔÎÂÌËﬂ.

FRANÇAIS

 (2) Se référer aux schémas de disposition de la robinette-

rie (a-l, pos. 3) et, en fonction du modèle choisi, de sous le bord

de la vasque, enfiler le manchon dans le trou indiqué et visser de

dessus le manchon avec les joints toriques.

DEUTSCH

 (2) Siehe Installationspläne der Armaturen (a-l, pos. 3)

und je nach gewähltem Wannenmodell, von unterhalb des

Wannenrandes, das Rohr in die betreffende Bohrung einsetzen und

von oben die Muffe mit den O-Ringen anschrauben.

ESPAÑOL

 (2) Tomar como referencia los esquemas de disposición

de la grifería (a-l, pos. 3) y, dependiendo del modelo de ba-

ñera elegido, desde la parte inferior del borde de ésta, introducir

el manguito en el orificio indicado y enroscarlo desde arriba en

la junta tórica.

êìëëäàâ

 (2) ëÏÓÚËÚÂ ÒıÂÏ˚ ‡ÒÔÓÎÓÊÂÌËﬂ Í‡ÌÓ‚ (

a-l, ÔÓÁ. 3), Ë ‚ Á‡‚ËÒËÏÓÒÚË ÓÚ ‚˚·‡ÌÌÓÈ ÏÓ‰ÂÎË

‚‡ÌÌÓÈ, ÒÌËÁÛ ·ÓÚ‡ ‚‡ÌÌÓÈ, ‚ÒÚ‡‚ËÚ¸ ‚ÚÛÎÍÛ ‚

ÛÍ‡Á‡ÌÌÓÂ ÓÚ‚ÂÒÚËÂ Ë ÔË‚ËÌÚËÚ¸ Ò‚ÂıÛ ÏÛÙÚÛ Ò ÛÔ-

ÎÓÚÌËÚÂÎ¸Ì˚ÏË ÍÓÎ¸ˆ‡ÏË.

FRANÇAIS

 (3) (1) En agissant sur le manchon et sur la bague (2), fixer

de manière provisoirele manchon, en vérifiant qu'il soit parallèle au

bord de la baignoire (3).

DEUTSCH

 (3) (1) Durch Drehen der Muffe und folglich des Ge-

winderinges (2), das Rohr provisorisch befestigen, prüfen, ob es

parallel zum Wannenrand (3) verläuft.

ESPAÑOL

 (3) (1) Usando el manguito y después la tuerca

anular (2), fijar provisionalmente el manguito, comprobando

que esté paralelo con el borde de la bañera (3).

êìëëäàâ

(3) (1) Ç‡˘‡ﬂ ‚ÚÛÎÍÛ Ë ÍÛ„ÎÛ˛ „‡ÈÍÛ (2),

‚ÂÏÂÌÌÓ Á‡ÍÂÔËÚÂ ÏÛÙÚÛ, ÔÓ‚Âﬂﬂ ÂÂ

Ô‡‡ÎÎÂÎ¸ÌÓÒÚ¸ ·ÓÚÛ ‚‡ÌÌ˚ (3).

ITALIANO

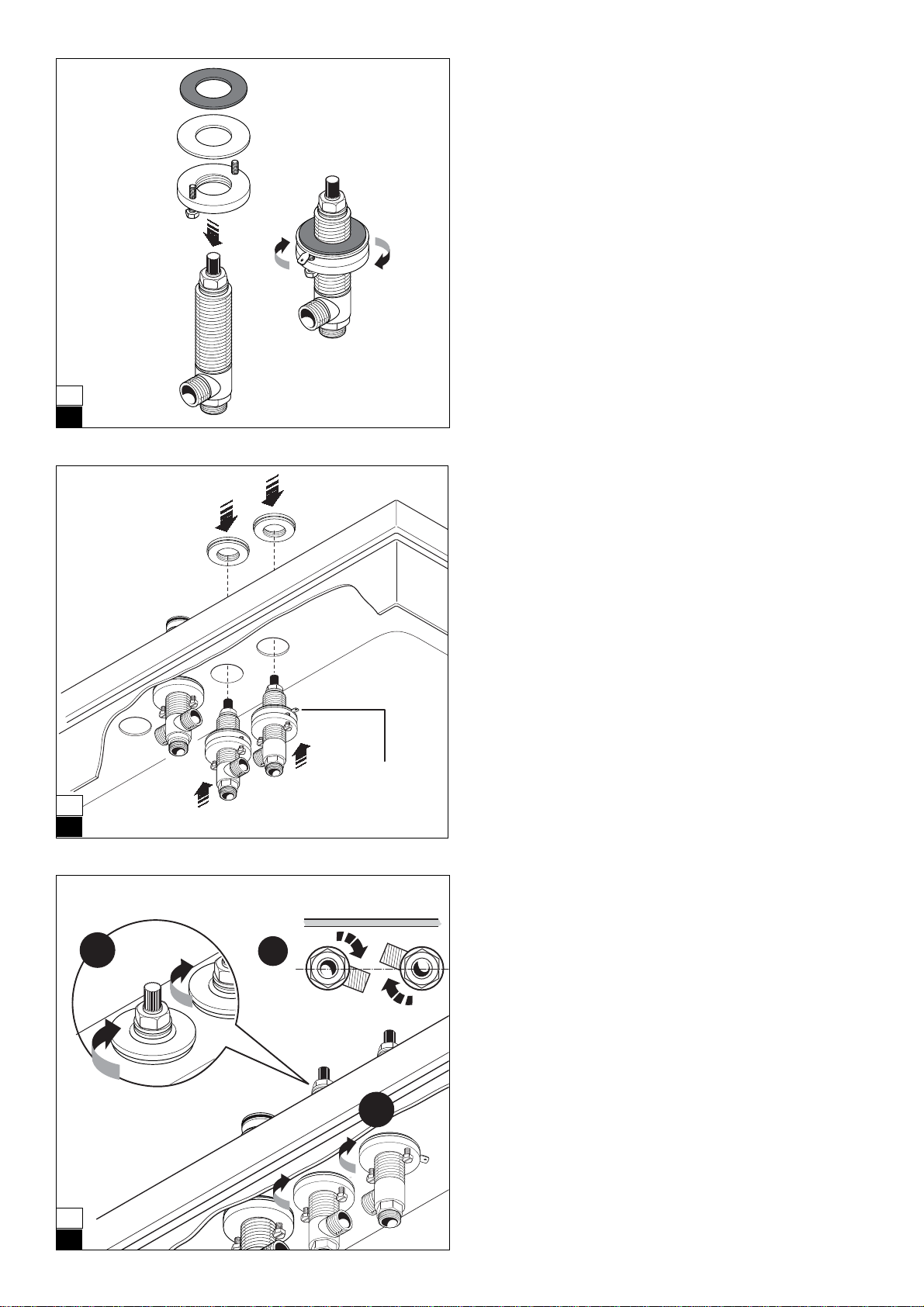

 (4) Montare su un rubinetto gli stessi componenti usa-

ti per il canotto a croce; ripetere l’operazione per l’altro rubi-

netto.

ENGLISH



(4) Install on a tap the same units used for the cross cylin-

der. Repeat the operation for the other tap.



ITALIANO

 (5) Fare riferimento agli schemi della disposizione del-

la rubinetteria (a-l, pos. 1 e 2) e, in base al modello di

vasca scelto, da sotto il bordo vasca, infilare i rubinetti nei fo-

ri indicati e avvitare da sopra le ghiere con o-ring.

NOTA: è preferibile montare la ghiera con il faston sul rubi-

netto (A) più esterno (5).

ENGLISH

 (5) Refer to the diagrams for the tap fixtures (a-l, pos.

1 and 2) and, depending on the selected model of tub, from under

the tub edge, insert the taps in the holes indicated and screw on the

ring nuts with o-ring.

NOTE: it is preferable to install the ring nut with the faston

on the outermost tap (A) (5).



ITALIANO

 (6) Agendo sulle rispettive ghiere (da sopra e da sotto

il bordo vasca) fissare provvisoriamente i rubinetti, ruotando-

li l’uno rispetto all’altro, in modo da agevolare il successivo

montaggio dei flessibili (3).

ENGLISH

 (6)Bymeansoftherespective ring nuts(from aboveand be-

lowthe tub edge), temporarilyfasten the taps, turningone with respect

to the other, so as to make it easier to install the flexible hoses (3).



DEUTSCH



(4) Auf einem Wasserhahn die gleichen Teile wie für das

Kreuzrohr montieren; den Vorgang mit dem anderen Wasserhahn

wiederholen.

ESPAÑOL



(4) Montar en un grifo los mismos componentes usados

parael manguitoen cruz;repetir laoperación para el otro grifo.

FRANÇAIS



(4) Monter sur un robinet les mêmes composants utilisés pour

le manchon cruciforme ; répéter l'opération pour l'autre robinet.

êìëëäàâ



(4) ìÒÚ‡ÌÓ‚ËÚÂ Ì‡ Í‡Ì ÚÂ ÊÂ ÍÓÏÔÓÌÂÌÚ˚,

ÍÓÚÓ˚Â ·˚ÎË ËÒÔÓÎ¸ÁÓ‚‡Ì˚ ‰Îﬂ ÍÂÒÚÓÓ·‡ÁÌÓÈ

ÏÛÙÚ˚. Ç˚ÔÓÎÌËÚÂ ˝ÚË ÊÂ ÓÔÂ‡ˆËË ‰Îﬂ ‰Û„Ó„Ó Í‡Ì‡.

DEUTSCH

 (5)SieheInstallationsplänederArmaturen (a-l, pos. 1 und

2) und je nach gewähltem Wannenmodell, von unterhalb des

Wannenrandes,dieWasserhähneindiebetreffendenBohrungenein-

setzenund von oben dieGewinderinge mit dem O-Ring anschrauben.

Anmerkung: besser ist es, den Gewindering mit der Fastonver-

bindung auf dem äußeren Wasserhahn (A) zu montieren(5).

ESPAÑOL

 (5) Tomar como referencia los esquemas de disposición

de la grifería (a-l, pos. 1 y 2) y, dependiendo del modelo

de bañera elegido, desde la parte inferior del borde de ésta, in-

troducir los grifos en los orificios indicados y enroscar desde arri-

ba los anillos con junta tórica.

NOTA: es preferible montar la tuerca anular con el faston

en el grifo (A) más exterior (5).

FRANÇAIS

 (5) Se référer aux schémas de disposition de la robinetterie

(a-l, pos. 1 et 2) et, en fonction du modèle de vasque choisi,

de sous le bord de la vasque,enfiler les robinets dans les trous in-

diqués et visser de dessus les bagues avec des joints toriques.

NOTE : il est préférable de monter la bague avec le faston

sur le robinet (A) le plus externe (5).

êìëëäàâ

 (5) ëÏÓÚËÚÂ ÒıÂÏ˚ ‡ÒÔÓÎÓÊÂÌËﬂ Í‡ÌÓ‚ (a-

l, ÔÓÁ. 1 Ë 2), Ë ‚ Á‡‚ËÒËÏÓÒÚË ÓÚ ‚˚·‡ÌÌÓÈ ÏÓ‰ÂÎË

‚‡ÌÌÓÈ, ÒÌËÁÛ ·ÓÚ‡ ‚‡ÌÌÓÈ, ‚ÒÚ‡‚ËÚ¸ Í‡Ì˚ ‚

ÛÍ‡Á‡ÌÌ˚Â ÓÚ‚ÂÒÚËﬂ Ë ÔË‚ËÌÚËÚ¸ Ò‚ÂıÛ ÍÛ„Î˚Â

„‡ÈÍË Ò ÛÔÎÓÚÌËÚÂÎ¸Ì˚ÏË ÍÓÎ¸ˆ‡ÏË.

èêàåÖóÄçàÖ: ÂÍÓÏÂÌ‰ÛÂÚÒﬂ ÛÒÚ‡ÌÓ‚ËÚ¸ ÍÛ„ÎÛ˛ „‡ÈÍÛ

Ò ÍÎÂÏÏÓÈ Ì‡ Ì‡Ë·ÓÎÂÂ Û‰‡ÎÂÌÌ˚È Í‡Ì (Ä) (5).

FRANÇAIS

 (6) En agissant sur les respectives bagues (de dessus et de

dessous le bord de la baignoire) fixer de manière provisoire les ro-

binets, en les tournant l'un par rapport à l'autre, afin de faciliter le

successif montage des flexibles (3).

DEUTSCH

 (6) Durch Betätigen der entsprechenden Gewinderinge

(von oben und unten am Wannenrand) die Wasserhähne, in dem man

einen nach dem anderen dreht, provisorisch befestigen, dadurch

wird die nachfolgende Montage der Schläuche (3) erleichtert.

ESPAÑOL

 (6) Usando las respectivas tuercas anulares (por enci-

ma y por debajo del borde de la bañera) fijar provisionalmen-

te los grifos, girándolos uno respecto del otro, de manera que

se facilite el posterior montaje de los tubos flexibles (3).

êìëëäàâ

(6) Ç‡˘‡ﬂ ÒÓÓÚ‚ÂÚÒÚ‚Û˛˘ËÂ ÍÛ„Î˚Â „‡ÈÍË

(Ò‚ÂıÛ Ë ÒÌËÁÛ ·ÓÚ‡ ‚‡ÌÌ˚), ‚ÂÏÂÌÌÓ Á‡ÍÂÔËÚÂ

Í‡Ì˚, ÔÓ‚Ó‡˜Ë‚‡ﬂ Ëı ‰Û„ Í ‰Û„Û, ˜ÚÓ·˚ Ó·ÎÂ„˜ËÚ¸

ÔÓÒÎÂ‰Û˛˘Û˛ ÛÒÚ‡ÌÓ‚ÍÛ „Ë·ÍËı ¯Î‡Ì„Ó‚ (3).

ITALIANO

 (8) Fare riferimento agli schemi della disposizione del-

la rubinetteria (a-l, pos. 4) e, in base al modello di vasca

scelto, montare il supporto doccia interponendo la guarnizio-

ne indicata; applicare quindi il coperchio quadro.

ENGLISH

 (8) Refertothediagramsfor the tapfixtures(a-l, pos. 4)

and,depending on the selectedmodel of tub, installthe shower sup-

port, placing the indicated gasket. Then install the square cover.



ITALIANO

 (7) (1) Applicare i coperchi quadri, come indicato; (2)

dopo averne controllato l’allineamento rispetto al bordo vasca,

fissarli da sopra con le ghiere (3).

ENGLISH

 (7) (1) Apply the square covers, as shown (2). After check-

ing that they are aligned with the tub edge, fasten them from

above with the ring nuts (3).



ITALIANO

 (9) Da sotto il bordo vasca, applicare un’altra guarnizione

e fissare il tutto con il dado indicato.

ENGLISH

 (9) From beneath the tub edge, apply another gasket and at-

tach it with the indicated nut.



This manual suits for next models

Table of contents

Other Jacuzzi Plumbing Product manuals

Jacuzzi

Jacuzzi sasha mi Parts list manual

Jacuzzi

Jacuzzi Sense Instruction manual

Jacuzzi

Jacuzzi Lenire User manual

Jacuzzi

Jacuzzi Ristorre Ovale EC31 User manual

Jacuzzi

Jacuzzi THE ESSENTIALS PURE Series User manual

Jacuzzi

Jacuzzi sasha User manual

Jacuzzi

Jacuzzi sasha User manual

Jacuzzi

Jacuzzi sasha User manual

Jacuzzi

Jacuzzi Verona User manual

Jacuzzi

Jacuzzi Ristorre Metallo EC33 User manual

Jacuzzi

Jacuzzi SAVANNAH-GP 0665839 User manual

Jacuzzi

Jacuzzi xyz Plus User manual

Jacuzzi

Jacuzzi Personal Hygiene System EV77959 User manual

Jacuzzi

Jacuzzi 67416-3D04Y User manual

Jacuzzi

Jacuzzi Morphosis User manual

Jacuzzi

Jacuzzi MAYA ML-20502 User manual

Jacuzzi

Jacuzzi XYZ+ 100x70 User manual

Jacuzzi

Jacuzzi Steam Generator SteamPro 120 User manual

Jacuzzi

Jacuzzi LLUSION 6636 User manual

Jacuzzi

Jacuzzi XYZ+ 100x70 Maintenance and service guide

Jacuzzi

Jacuzzi sasha Parts list manual

Jacuzzi

Jacuzzi caleidos Guide

Jacuzzi

Jacuzzi J-DREAM 90 User manual

Jacuzzi

Jacuzzi MP45827 User manual

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

Kohler

Kohler K-6228 Installation and care guide

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Kohler

Kohler K-12183 Homeowner's guide

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Kohler

Kohler Centerset K-15240 Homeowner's guide

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual
