Hunter 40170 User manual

Model 40170

42998-02 01-19-2007

Termostato

Electrónico/Mecánico

manual de instalación y

operación

Tabla de Contenido

Información importante..... .......................................... 5

Herramientas................................................................ 6

Desinstalación de la unidad existente........................... 7

Instalación del termostato ......................................... 12

instalación de la placa de pared ....................... 12

conexión de los alambres ................................. 16

ﬁjación del termostato ...................................... 18

Operación .................................................................. 22

Indicadores ................................................................ 24

Localización de fallas ................................................. 26

Diagramas de cableado ............................................. 28

¡Felicitaciones!

Gracias por elegir un termostato Hunter. Su nuevo

termostato Hunter le proporcionará años de servicio

conﬁable y ahorro de energía todo el año.

Lea este manual antes de comenzar la instalación

y consérvelo porque contiene las instrucciones de

operación completas.

Termostato

Electrónico/Mecánico

Modelo 40170

INFORMACIÓN IMPORTANTE

Este termostato está diseñado para trabajar en los

siguientes sistemas de calefacción y enfriamiento:

Sistema piloto a gas

Ignición electrónica a gas

Calderas a gas

Sistemas de gas de milivoltios

Calderas a petróleo

Horno a petróleo

Horno eléctrico

Aire acondicionado eléctrico

Sistemas de bomba de calor de simple etapa

Este termostato no está diseñado para sistemas de

bombas de calor de varias etapas o sistemas eléctricos

de calentamiento de 110/220 V. Si no está seguro del

sistema de calefacción y enfriamiento que usa, pida

ayuda a un técnico caliﬁcado de climatización.

INFORMACIÓN IMPORTANTE

Este termostato incluye dos tornillos #8 ranurados y dos

pernos de pared para el montaje.

Para instalar su nuevo termostato, necesitará lo

Destornillador plano

.............................................................................................

Destornillador estrella (Phillips) pequeño

.............................................................................................

Martillo

.............................................................................................

Taladro eléctrico y broca de 3/16”

.............................................................................................

Dos baterías alcalinas nuevas de 1.5 V (AA)

.............................................................................................

HERRAMIENTAS

¡AVISO! No desconecte los alambres

del termostato existente antes de

leer estas instrucciones. Los alambres

deben marcarse antes de retirarlos para

asegurar una reconexión correcta.

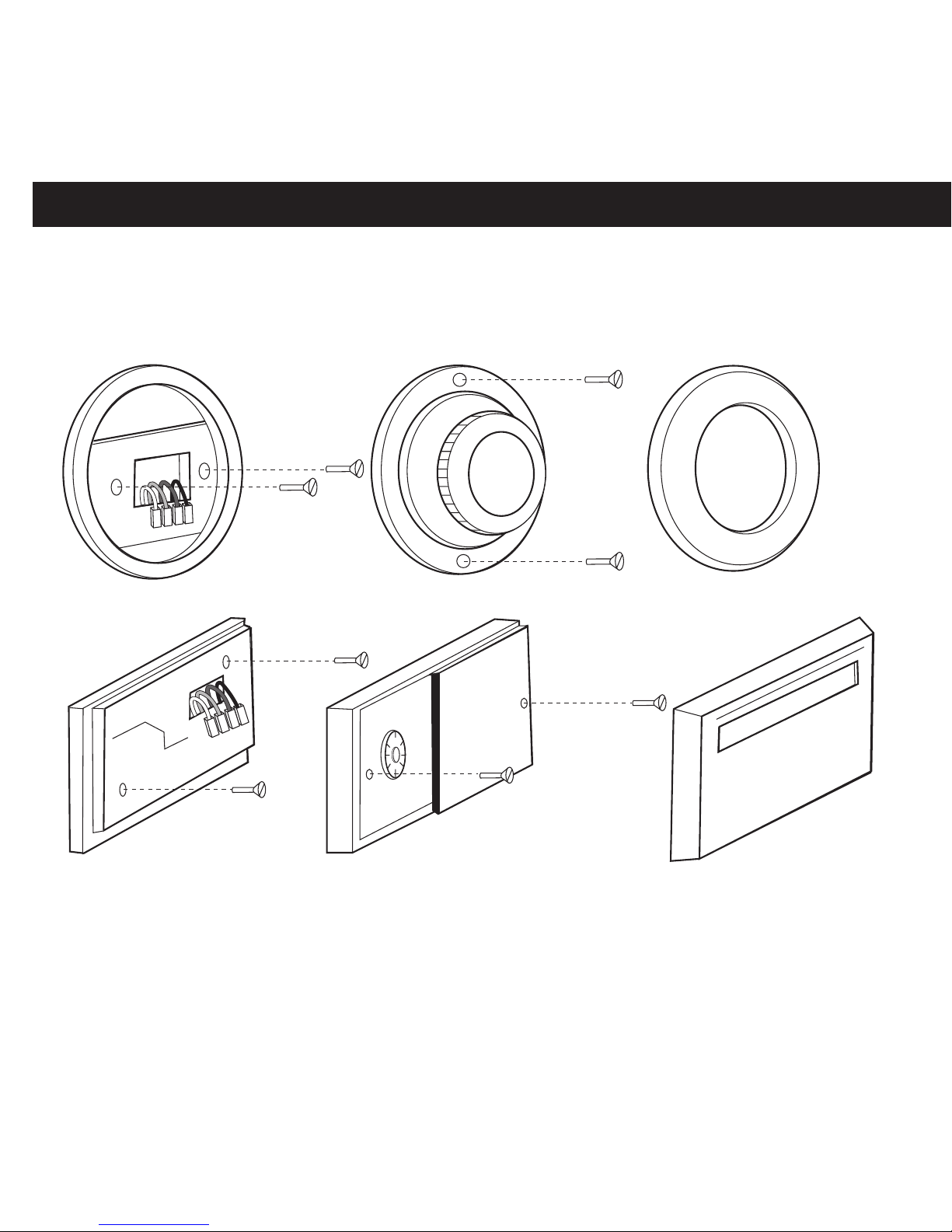

1. Apague la alimentación del sistema del termostato

existente. Apague la alimentación del sistema de

climatización en el tablero principal o en el horno.

2. Retire la cubierta del termostato existente para poder

acceder a los alambres de la pared.

(Algunos termostatos pueden tener varias tapas, tornillos u otros

elementos de cierre que deben retirarse primero.)

3. Localice, pero no desconecte los alambres.

(Si los alambres no son visibles, pueden estar conectados a la

parte posterior de la placa de pared. Algunos modelos pueden

tener puertas que se abren para mostrar los alambres y tornillos

de montaje.)

DESINSTALACIÓN DE UNIDAD EXISTENTE

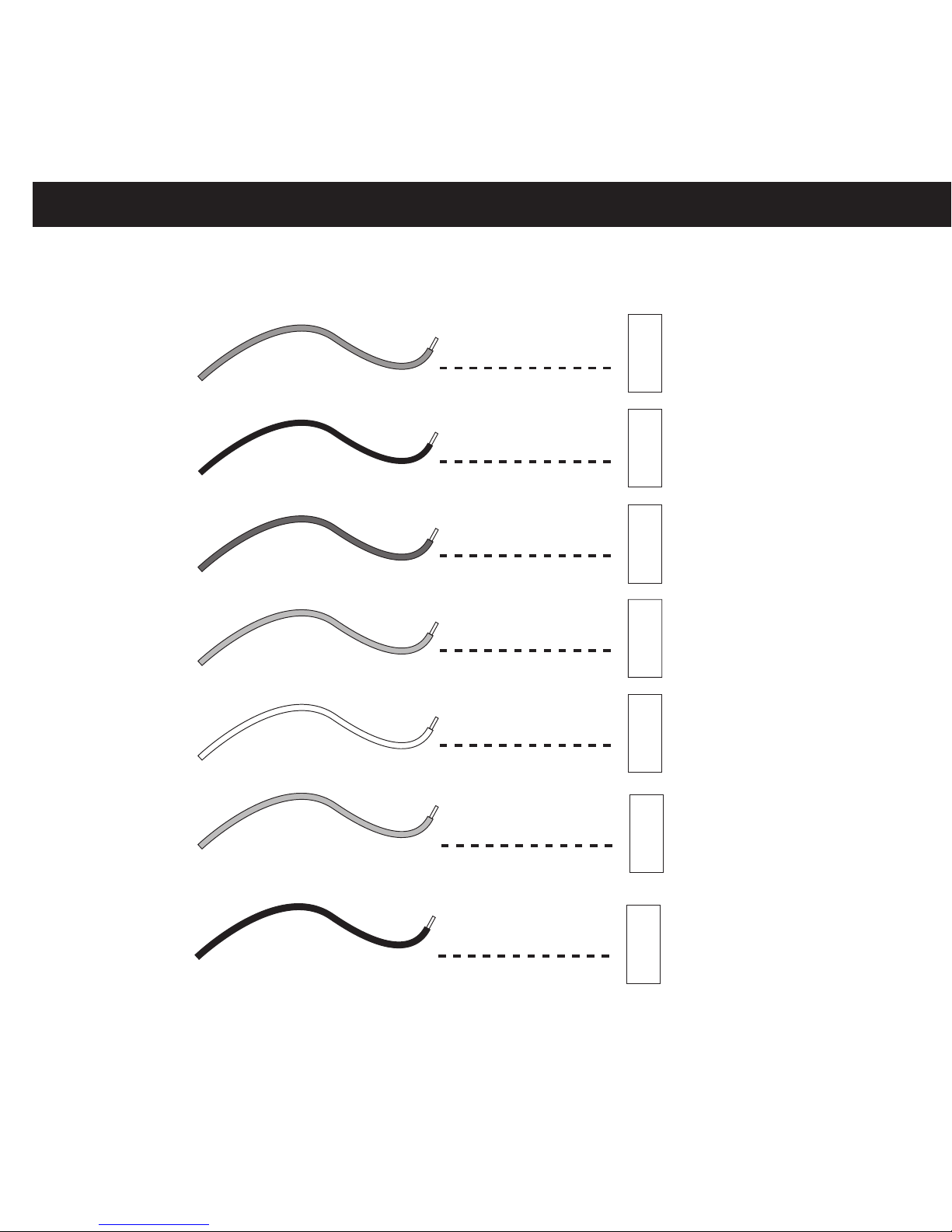

if your existing

thermostat is marked...

label the wire

with this sticker:

G / F

W / H

Y / C* / M

RC / VC

RH / R / VR / 4

24 Volt

24 Volt cool

air conditioning

compressor

heating

fan

reversing valve

cool

reversing valve

heat
