Hunter 40135 User manual

1

Termostato

Electrónico/Mecánico

Model 40135

manual de instalación y

operación

44017-02 07-25-2008

2

Nuestro Grupo de soporte técnico está disponible desde las 8

AM a las 5 PM, Hora del centro. Puede contactarlos en el

número gratuito 1-888-830-1326.

3

Tabla de Contenido

Información importante..................................... 5

Herramientas.................................................... 6

Desinstalación de la unidad existente 9

Instalación del termostato............................... 12

instalación de la placa de pared .............................. 14

conexión de los alambres .......................... 15

jación del termostato ............................... 17

Operación....................................................... 20

Indicadores..................................................... 22

Localización de fallas ..................................... 25

Diagramas de cableado.................................. 27

4

¡Felicitaciones!

Gracias por elegir un termostato Hunter. Su

nuevo termostato Hunter le proporcionará años

de servicio conable y ahorro de energía todo el

año.

Lea este manual antes de comenzar la

instalación y consérvelo porque contiene las

instrucciones de operación completas.

Termostato

Electrónico/Mecánico

Modelo 40135

5

Este termostato está diseñado para trabajar en los

siguientes sistemas de calefacción y enfriamiento:

Sistema piloto a gas

Ignición electrónica a gas

Calderas a gas

Sistemas de gas de milivoltios

Calderas a petróleo

Horno a petróleo

Horno eléctrico

Aire acondicionado eléctrico

Este termostato no está diseñado para sistemas

de bombas de calor o sistemas eléctricos de

calentamiento de 110/220 V. Si no está seguro del

sistema de calefacción y enfriamiento que usa, pida

ayuda a un técnico calicado de climatización.

INFORMACIÓN IMPORTANTE

6

Este termostato incluye dos tornillos #8

ranurados y dos pernos de pared para el

montaje.

Para instalar su nuevo termostato, necesitará lo

siguiente:

Destornillador plano

......................................................................................

Destornillador estrella (Phillips) pequeño

......................................................................................

Martillo

......................................................................................

Taladro eléctrico y broca de 3/16”

......................................................................................

Dos baterías alcalinas nuevas de 1.5 V (AA)

......................................................................................

HERRAMIENTAS

7

¡AVISO! No desconecte los alambres

del termostato existente antes de leer

estas instrucciones. Los alambres

deben marcarse antes de retirarlos

para asegurar una reconexión

correcta.

8

Y

RC

G

W

Y

RC

G

W

9

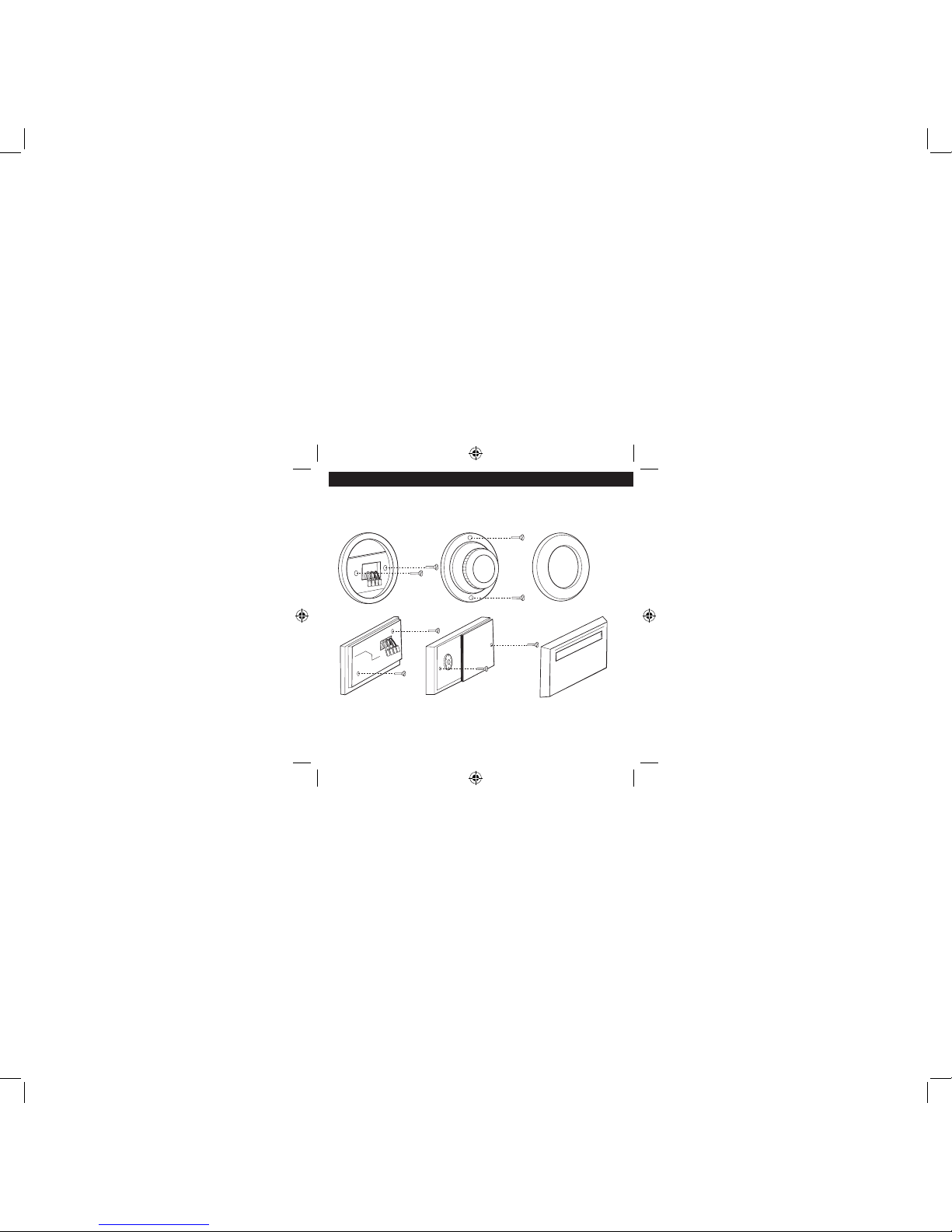

1. Turn the system power OFF from the existing

thermostat. Turn the power to the HVAC

system OFF at the main power panel or at the

furnace.

2. Remove the existing thermostat cover to

access the wires from the wall.

(Some thermostats may have multiple covers, screws

or other locking devices that must be removed or

disengaged.)

3. Locate, but do not disconnect the wires.

(If wires are not visible, they may be connected to the

back of the wall plate. Some models may have doors

that open to expose the wires and mounting screws.)

UNINSTALLING THE EXISTING UNIT

10

If your existing

thermostat is marked...

label the wire

with this sticker:

RH / R / VR / 4

RH

RH

24 Volt

RC / VC

RC

RC

24 Volt Cool

Y / C* / M

Y

Y

air conditioning

compressor

W / H

W

W

heating

G / F

G

G

fan

* Vea la página 27 para el digrama eléctrico completo
