Hunter 40120 User manual

1

Termostato

Electrónico/Mecánico

Model 40120

manual de instalación y

operación

44018-02 07-25-2008

2

Claro. Nuestro Grupo de soporte técnico está disponible desde

las 8 AM a las 5 PM, Hora del centro. Puede contactarlos en el

número gratuito 1-888-830-1326.

3

Tabla de Contenido

Información importante..................................... 5

Herramientas.................................................... 6

Desinstalación de la unidad existente 9

Instalación del termostato............................... 12

instalación de la placa de pared .............................. 14

conexión de los alambres .......................... 15

jación del termostato ............................... 17

Operación....................................................... 20

Indicadores..................................................... 22

Localización de fallas ..................................... 25

Diagramas de cableado.................................. 27

4

¡Felicitaciones!

Gracias por elegir un termostato Hunter. Su

nuevo termostato Hunter le proporcionará años

de servicio conable y ahorro de energía todo el

año.

Lea este manual antes de comenzar la

instalación y consérvelo porque contiene las

instrucciones de operación completas.

Termostato

Electrónico/Mecánico

Modelo 40120

5

Este termostato está diseñado para trabajar en los

siguientes sistemas de calefacción y enfriamiento:

Sistema piloto a gas

Ignición electrónica a gas

Calderas a gas

Sistemas de gas de milivoltios

Calderas a petróleo

Horno a petróleo

Horno eléctrico

Este termostato no está diseñado para sistemas

de bombas de calor o sistemas eléctricos de

calentamiento de 110/220 V. Si no está seguro del

sistema de calefacción y enfriamiento que usa, pida

ayuda a un técnico calicado de climatización.

INFORMACIÓN IMPORTANTE

6

Este termostato incluye dos tornillos #8

ranurados y dos pernos de pared para el

montaje.

Para instalar su nuevo termostato, necesitará lo

siguiente:

Destornillador plano

......................................................................................

Destornillador estrella (Phillips) pequeño

......................................................................................

Martillo

......................................................................................

Taladro eléctrico y broca de 3/16”

......................................................................................

Dos baterías alcalinas nuevas de 1.5 V (AA)

......................................................................................

HERRAMIENTAS

7

¡AVISO! No desconecte los alambres

del termostato existente antes de leer

estas instrucciones. Los alambres

deben marcarse antes de retirarlos

para asegurar una reconexión

correcta.

8

Y

RC

G

W

Y

RC

G

W

9

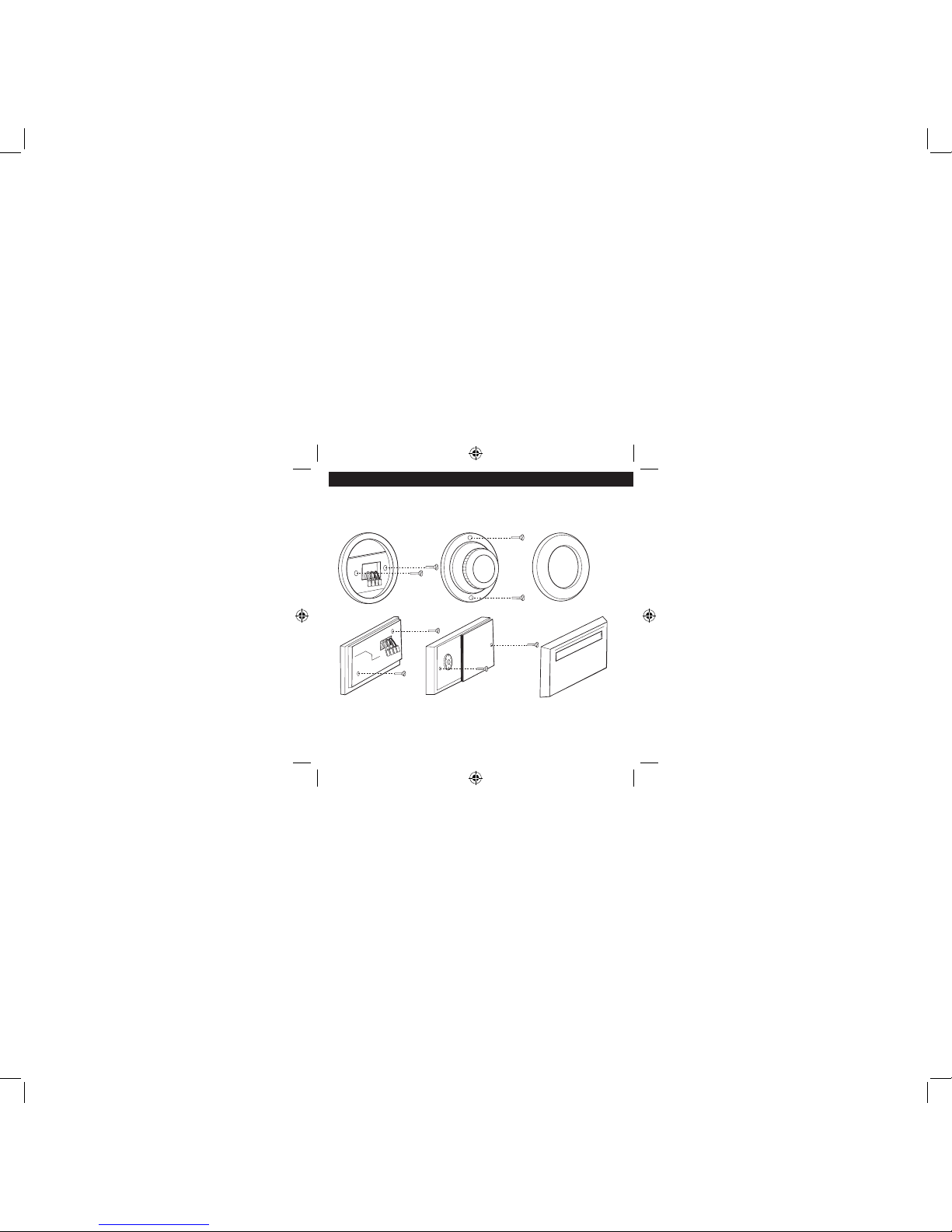

1. Apague la alimentación del sistema del

termostato existente. Apague la alimentación

del sistema de climatización en el tablero

principal o en el horno.

2. Retire la cubierta del termostato existente

para poder acceder a los alambres de la

pared.

3. Localice, pero no desconecte los alambres.

(Si los alambres no son visibles, pueden estar

conectados a la parte posterior de la placa de pared.

Algunos modelos pueden tener puertas que se abren

para mostrar los alambres y tornillos de montaje.)

DESINSTALACIÓN DE UNIDAD EXISTENTE

10

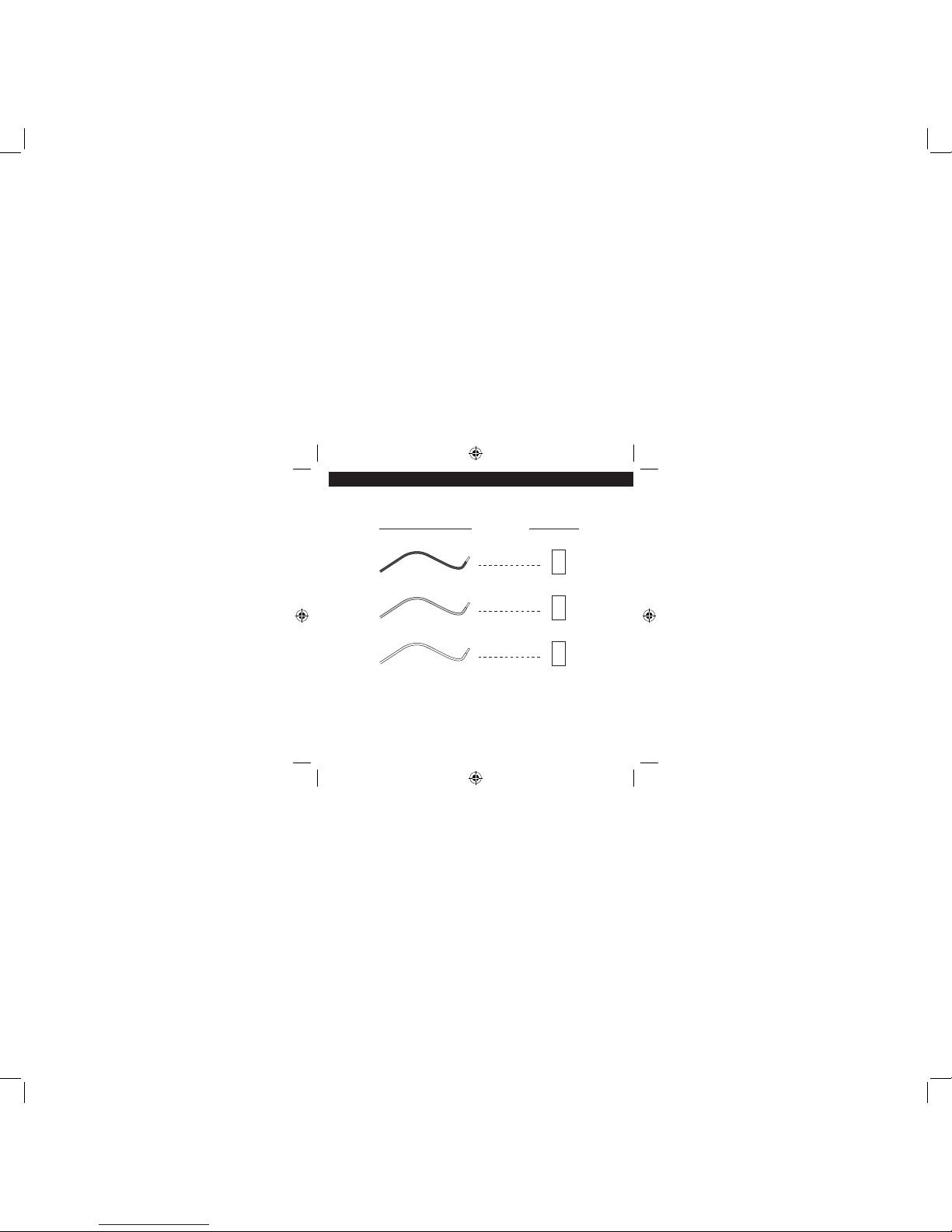

If your existing

thermostat is marked...

label the wire

with this sticker:

RH / R / VR / 4

RH

RH

24 Volt

W / H

W

W

heating

G / F

G

G

fan

* Vea la página 27 para el digrama eléctrico completo
