Hans Grohe ShowerSelect 15744 1 Series Guide
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
ShowerSelect
15762xx1
ShowerSelect
15744xx1
°F
1
0
0
1
0
0
°
F
2
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 145 PSI (1 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 158°F (70° C)*
Max. flow rate 6.8 GPM (25.7 L/min)
@ 44 PSI (0.3 MPa)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation
• This trim is for use with iBox Universal Plus
model 01850181 (not included). When this
trim kit is installed on the rough valve, an
automatically compensating valve for an-
ti-scald protection for individual fixture fittings,
compliant to ASME A112.18.1/CSA B125.1,
will be created.
• To prevent scald injury, the maximum output
temperature of the shower valve must be no
higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112°F (44°C).
• This thermostatic mixing valve is for use with
a showerhead rated at 1.1 GPM (4.2 L/min)
or higher.
• Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 158°F (70° C)*
Capacité nominale 6.8 GPM (25.7 L/min)
@ 44 PSI (0.3 MPa)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
• Ce dispositif requiert une pièce intérieure
01850181. Une valve de compensation
automatique pour protection anti-brûlure de
raccords de robinetterie individuels, conforme
à la norme ASME A112.18.1/CSA B125.1, est
obtenue lorsque l’ensemble de garniture est
installé.
• Pour empêcher des blessures par ébouillante-
ment, la température de sortie maximale du
robinet de douche ne doit pas excéder 120°F
(49°C). Au Massachusetts, la température de
sortie maximale du robinet de douche ne doit
pas excéder 112°F (44°C).
• Ce mitigeur thermostatique est à utiliser avec
des pommes de douches ayant un débit de
1.1 GPM (4.2 L/min) ou supérieur.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.
English Français
3
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 158°F (70° C)*
Caudal máximo 6.8 GPM (25.7 L/min)
@ 44 PSI (0.3 MPa)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la insta-
lación debe estar a cargo de un plomero
profesional matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesa-
rios para completar la instalación.
• La unidad requiere una pieza interior de
válvula 01850181. Cuando se instala el
kit de pieza exterior se crea una válvula de
compensación automática para protección
anti-escaldadura para accesorios individu-
ales, en cumplimiento con ASME A112.18.1/
CSA B125.1.
• Para evitar escaldaduras, la máxima tem-
peratura de salida de la válvula de la ducha
no debe exceder los 120°F (49°C). En
Massachusetts, la máxima temperatura de
salida de la válvula de la ducha no debe
exceder los 112°F (44°C).
• El mezclador termostático está diseñado para
uso con cabezales de ducha calificados a
1.1 GPM (4.2 L/min) o más.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
Español

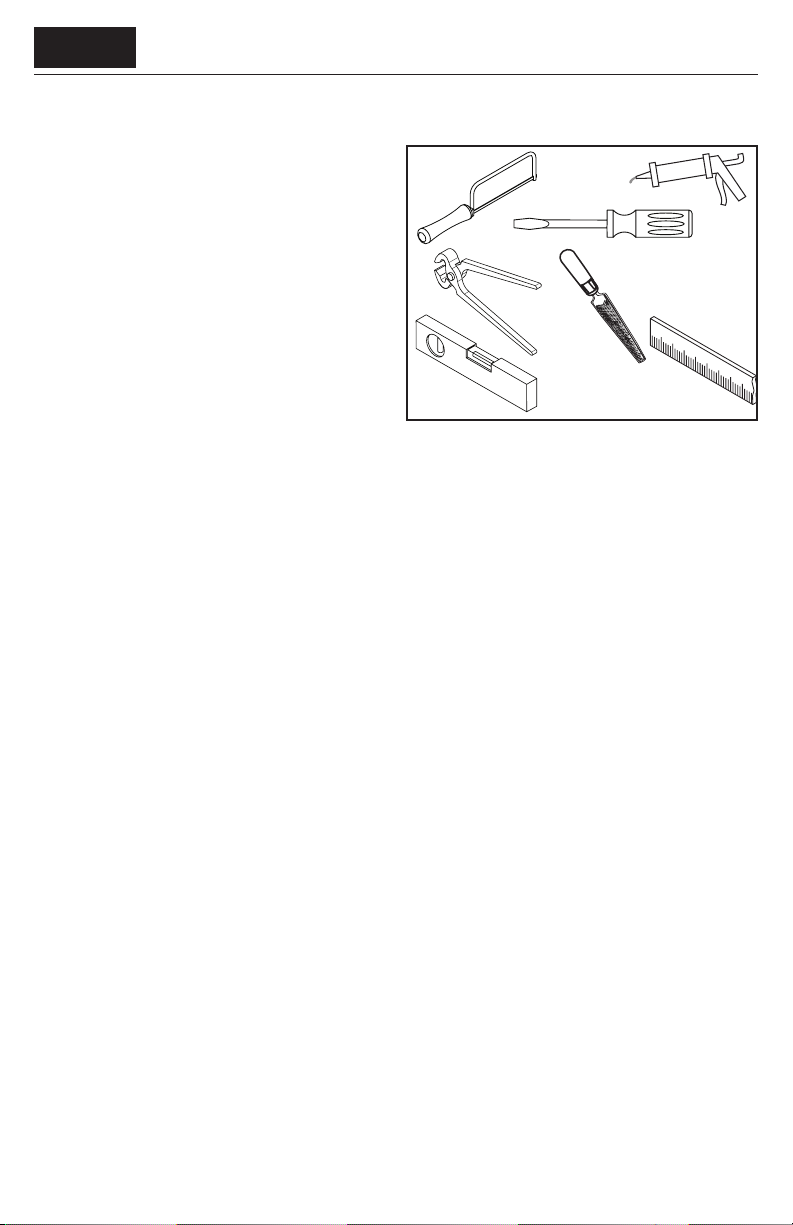

Tools Required / Outils Requis /
Herramientas Útiles
4
Important
The 01850181 iBox Universal
Plus rough valve (not included)
incorporates service (isolation)
stops on the hot and cold inlets.
Use a 4 mm Allen wrench to
open and close the stops.
Importante
El cuerpo empotrado iBox
Universal Plus, #01850181, (no
incluido) incluye los cierres de
servicio.
Utilice una llave hexagonal de
4 mm para abrirlas y cerrarlas.
Avis
Le corps d'encastrement iBox
Universal Plus, #01850181,
(non compris) inclut les arrêts
d'isolation service.
Utiliser un clé hexagonale de
4 mm pour ouvrir et fermer les.
Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
ShowerSelect
15762XX1
ShowerSelect
15744XX1
2¼"
(57 mm)
1¾"
(44 mm)
Ø1¾" (44 mm)
4⅜" (111 mm)
6⅛"/6⅛" (155/155 mm)
2⅛"- 3¼"
(54-82 mm)
¾" (20 mm)
6⅛" (155 mm)
6⅛" (155 mm)
Ø5⅞" (150 mm)
4⅛" (106 mm)
2¼"
(57 mm)
1¾"
(44 mm)
Ø1¾" (44 mm)
2⅛"- 3¼"
(54-82 mm)
¾" (20 mm)
Ø5⅞" (150 mm)
1¾"
(44 mm)
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm
hot
chaud
caliente
cold
froid
frío
5
To reduce the risk of scald injury and
property damage, turn the water off
at the main.
Remove the cover.
Close the stops.
Pour réduire les risques de blessures
par brûlure et de dommages matéri-
els, fermez l’eau à la valve principale.
Enlevez le couvercle.
Fermez les butées d’arrêt.
Para evitar lesiones por escaldadura y
daños a la propiedad, asegúrese de cer-
rar el paso del agua en la entrada del
suministro.
Retire la tapa.
Cierra los topes.
Cut the plaster shield so that it extends ¹⁄₁₆"-⅛"
(1-2 mm) outside the surface of the finished wall.
Corte el protector de yeso de modo que sobresalga
¹⁄₁₆"-⅛" (1-2 mm) de la superficie de la pared
terminada.
Coupez la coque de protection de façon à ce qu’elle
dépasse de ¹⁄₁₆ à ⅛ po (1-2 mm) à l'extérieur de la
surface du mur fini.
Installation / Installation / Instalación
90°
90°
90°
¹⁄₁₆"-⅛"
1-2 mm
1
2
closed
ferme
cerrado
1
2
3
6
Remove the flush insert and the flush insert seals.
Dry the inside of the valve using a soft cloth.
Retirez le module encastré et les joints d'étanchéité
du module encastré.
Sécher l'intérieur de la valve à l'aide d'un chiffon
doux.
Retire el inserto de lavado y los sellos del inserto de
lavado.
Seque el interior de la válvula con un paño suave.

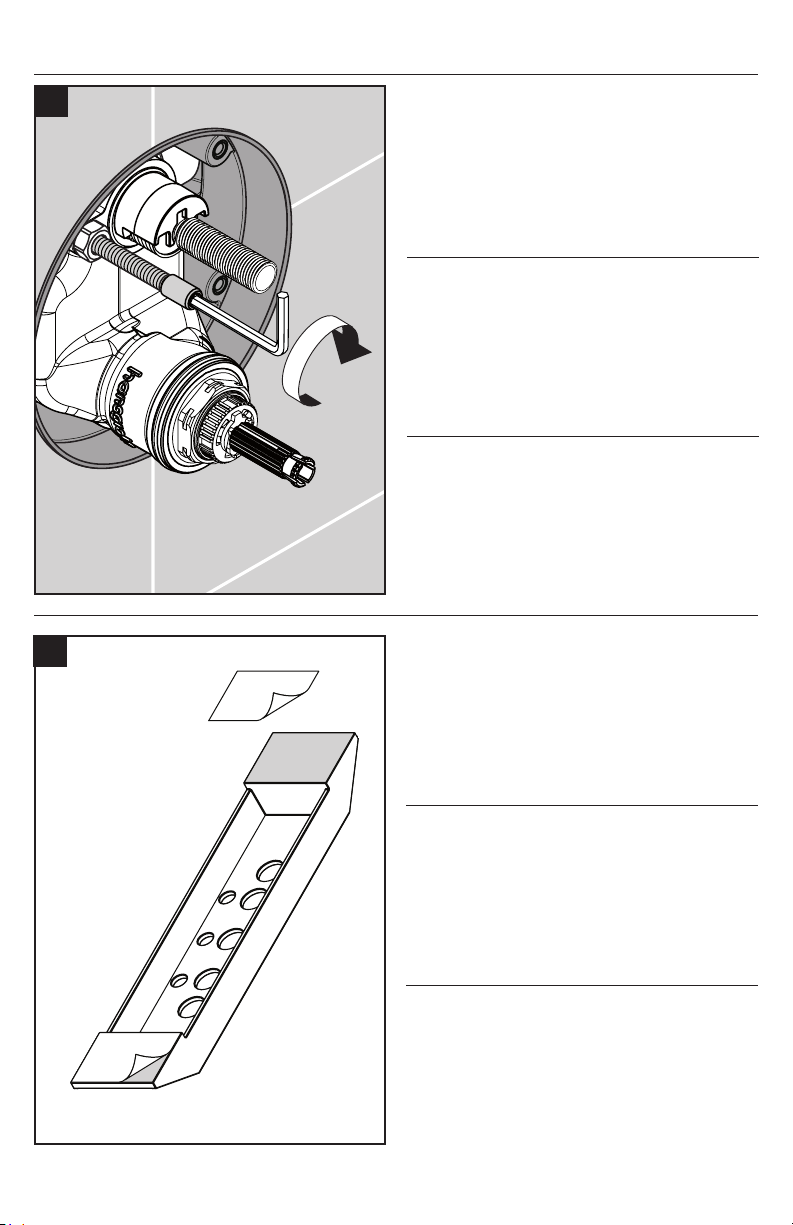

Lightly lubricate the function block o-rings.
Install the function block.
Lubrifiez légèrement les joints toriques de le bloc
fonction.
Installez le bloc fonction.
Lubrique levemente los retenes anulares del bloque
de funciÓn.
Instale el bloque de función.
5 mm
3
4 mm
3.7 ft-lb / 5 Nm
4
1
2
1
2
3
7
Lower the spacer.
Abaissez l'entretoise.
Baje el separador.
Remove the backing from the adhesive pads on the
fitting aid.
Retirez la pellicule protectrice des plaquettes adhé-
sives sur l'aide au montage.
Retire la parte posterior de las almohadillas adhesi-
vas de la ayuda de montaje.
4 mm
5
6
8
Position the fitting aid over the shutoff stem.
Positionnez l'aide au montage sur le tige d'arrêt.
Posicione la ayuda de montaje sobre el vástago de
cierre.
Cut the shutoff stem so that it is even with the front of
the fitting aid.
Coupez le tige d'arrêt afin qu'elles soient de niveau
avec le devant de l'aide au montage.
Corte el vástago de cierre de modo que esté parejo
con el frente de la ayuda de montaje.
7
8
9
File the shutoff stem so that it is straight and even.
Limez le tige d'arrêt afin qu'elles soient droites et
égales.
Lime el vástago de cierre de modo que estén rectos
y parejos.
Raise the spacer so that it is even with the back of the
fitting aid.
Remontez l'entretoise afin qu'elle soit de niveau avec
l'arrière de l'aide au montage.
Eleve el separador para que quede parejo con la
parte trasera de la ayuda de montaje.
9
10
4 mm
10
Remove the fitting aid.
Seal the wall around the plaster shield using water-
proof sealant.
Failure to seal the wall may lead to
water damage.
Retirez l'aide au montage.
Scellez le mur autour de la coque de protection à
l'aide d'un produit de scellement.
Si le mur n’est pas scellé, l’eau pour-
rait causer des dommages.
Retire la ayuda de montaje.
Selle la pared alrededor del protector de yeso con
un sellador impermeable.
Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.
Tighten the nut on the spacer.
Apriete la tuerca en el separador.
Serrez l'écrou sur l'entretoise.
1
2
11
12
10 mm
1.5 ft-lb / 2 Nm
Other manuals for ShowerSelect 15744 1 Series
1
This manual suits for next models
3
Table of contents
Other Hans Grohe Plumbing Product manuals
Hans Grohe
Hans Grohe PuraVida 15665 Series Manual
Hans Grohe
Hans Grohe AXOR Vertical Spray Bidet Fitting Rough 1322 181... Installation guide
Hans Grohe
Hans Grohe PuraVida 15073 1 Series Installation guide
Hans Grohe
Hans Grohe AXOR Citterio E 36411001 Instruction Manual
Hans Grohe
Hans Grohe AXOR 250 2jet 35296 Series Manual
Hans Grohe
Hans Grohe Starck 10091XXX User manual
Hans Grohe
Hans Grohe Raindance Select Showerpipe 04610400 User manual
Hans Grohe
Hans Grohe Talis E 71719003 Manual
Hans Grohe
Hans Grohe Croma 100 Vario / Unica'C Set Manual
Hans Grohe
Hans Grohe Raindance 26254181 Instruction Manual
Hans Grohe
Hans Grohe Finoris 230 76060 0 Series Manual
Hans Grohe
Hans Grohe Showerpipe 260 1jet 24220 Series Manual
Hans Grohe
Hans Grohe AXOR Steel 35605800 User manual
Hans Grohe
Hans Grohe Raindance Select S 240 27129 Series Manual
Hans Grohe
Hans Grohe PuraVida 15447 Series User manual
Hans Grohe
Hans Grohe Focus E2 31936007 Manual
Hans Grohe
Hans Grohe AXOR Starck 10466000 Manual
Hans Grohe
Hans Grohe M5116-H200 Manual
Hans Grohe
Hans Grohe Croma 220 Air 1jet 26464000 User manual
Hans Grohe
Hans Grohe Allegra Premia 16809 User manual
Popular Plumbing Product manuals by other brands
Weka
Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS
Kohler
Kohler K-6228 Installation and care guide
UBERHAUS DESIGN
UBERHAUS DESIGN 75175017 Operator's manual
American Standard
American Standard DetectLink 6072121 manual
Uponor
Uponor Contec TS Mounting instructions
Pfister
Pfister Selia 49-SL Quick installation guide
