Hans Grohe Logis Manual

DE Gebrauchsanleitung / Montageanleitung 2

FR Mode d'emploi / Instructions de montage 3

EN Instructions for use / assembly instructions 4

IT Istruzioni per l'uso / Istruzioni per Installazione 5

ES Modo de empleo / Instrucciones de montaje 6

NL Gebruiksaanwijzing / Handleiding 7

DK Brugsanvisning / Monteringsvejledning 8

PT Instruções para uso / Manual de Instalación 9

PL Instrukcja obsługi / Instrukcja montażu 10

CS Návod k použití / Montážní návod 11

SK Návod na použitie / Montážny návod 12

ZH 用户手册/组装说明 13

RU Руководство пользователя / Инструкция по

монтажу 14

HU Használati útmutató / Szerelési útmutató 15

FI Käyttöohje / Asennusohje 16

SV Bruksanvisning / Monteringsanvisning 17

LT Vartotojo instrukcija / Montavimo instrukcijos 18

HR Upute za uporabu / Uputstva za instalaciju 19

TR Kullanım kılavuzu / Montaj kılavuzu 20

RO Manual de utilizare / Instrucţiuni de montare 21

EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22

SL Navodilo za uporabo / Navodila za montažo 23

ET Kasutusjuhend / Paigaldusjuhend 24

LV Lietošanas pamācība / Montāžas instrukcija 25

SR Uputstvo za upotrebu / Uputstvo za montažu 26

NO Bruksanvisning / Montasjeveiledning 27

BG Инструкция за употреба / Ръководство

за монтаж 28

SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29

AR  30

Focus

31945000

31946000

Talis E²

31645000

31646000

Talis S / Talis

32475000

32477000

Metris Classic

31485000

Metris S

31465000

31466000

Talis Classic

14145000

14146000

PuraVida

15445XXX

15447XXX

Logis

71405000

71407000

Talis E

71745000

71474000

Talis S

72405000

72406000

Metris

31493000

31487000

Focus E

31744000

Metris

31451000

31454000

Focus S

31743000

Metropol Classic

31345XXX

2Montage siehe Seite 31

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe

getragen werden.

Das Produkt darf nur zu Bade-, Hygiene- und Körper-

reinigungszwecken eingesetzt werden.

Große Druckunterschiede zwischen den Kalt- und

Warmwasseranschlüssen müssen ausgeglichen

werden.

Montagehinweise

• Vor der Montage muss das Produkt auf Transportschä-

den untersucht werden. Nach dem Einbau werden

keine Transport- oder Oberﬂächenschäden anerkannt.

• Die Leitungen und die Armatur müssen nach den gülti-

gen Normen montiert, gespült und geprüft werden.

• Die in den Ländern jeweils gültigen Installationsrichtli-

nien sind einzuhalten.

Technische Daten

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 - 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 70°C

Empfohlene Heißwassertemperatur: 65°C

Thermische Desinfektion: max. 70°C / 4 min

14146000 / 14466000 / 15447XXX / 31451000 /

31487000 / 31646000 / 31946000 / 32477000 /

71407000 / 71474000 / 72406000:

Eigensicher gegen Rückﬂießen

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Deutsch

Prüfzeichen (siehe Seite 48)

Serviceteile (siehe Seite 38)

Symbolerklärung

Wartung (siehe Seite 36)

14146000 / 14466000 / 15447XXX /

31451000 / 31487000 / 31646000 /

31946000 / 32477000 / 71407000 /

71474000 / 72406000: Die Sicherheits-

einrichtungen müssen gemäß DIN EN

1717 regelmäßig in Übereinstimmung mit

nationalen oder regionalen Bestimmungen

(DIN 1988 einmal jährlich) auf ihre Funktion

geprüft werden.

Störung Ursache Abhilfe

Armatur schwergängig -Kartusche defekt, verkalkt -Kartusche austauschen

Armatur tropft -Kartusche defekt -Kartusche austauschen

Zu niedrige Warmwassertemperatur,

kein Kaltwasser. Durchlauferhitzer

springt an, wenn Kaltwasser ange-

wählt wird.

-Warmwasserbegrenzung falsch

eingestellt

-Warmwasserbegrenzung einstellen

-Kreuzﬂuss -Kartusche austauschen

Umsteller funktioniert nicht -Ablagerungen -Umsteller reinigen / O-Ringe fetten

-Zu geringer Wasserdruck -Wasserdruck erhöhen

-Umsteller defekt -Umsteller austauschen

Kein essigsäurehaltiges Silikon verwenden!

Justierung (siehe Seite 33)

Einstellen der Warmwasserbegrenzung. In

Verbindung mit Durchlauferhitzern ist eine

Warmwassersperre nicht zu empfehlen.

Maße (siehe Seite 34)

Durchﬂussdiagramm

(siehe Seite 35)

Freier Durchﬂuss bei 0,3 MPa:

 Abgang Brause

 Abgang Wanne

Bedienung (siehe Seite 41)

Reinigung (siehe beiliegende

Broschüre)

Montage voir pages 31

Consignes de sécurité

Lors du montage, porter des gants de protection

pour éviter toute blessure par écrasement ou

coupure.

Le produit ne doit servir qu'à se laver et à assurer

l'hygiène corporelle.

Il est conseillé d'équilibrer les pressions de l'eau

chaude et froide.

Instructions pour le montage

• Avant son montage, s'assurer que le produit n'a

subi aucun dommage pendant le transport Après le

montage, tout dommage de transport ou de surface

ne pourra pas être reconnu.

• Les conduites et la robinetterie doivent être montés,

rincés et contrôlés selon les normes en vigueur.

• Les directives d'installation en vigueur dans le pays

concerné doivent être respectées.

Informations techniques

Pression de service autorisée: max. 1 MPa

Pression de service conseillée: 0,1 - 0,5 MPa

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d'eau chaude: max. 70°C

Température recommandée: 65°C

Désinfection thermique: max. 70°C / 4 min

14146000 / 14466000 / 15447XXX / 31451000 /

31487000 / 31646000 / 31946000 / 32477000 /

71407000 / 71474000 / 72406000:

Avec dispositif anti-retour

Le produit est exclusivement conçu pour de l'eau

potable!

Français

Classiﬁcation acoustique et

débit (voir pages 48)

Pièces détachées (voir pages 38)

Description du symbole

Entretien (voir pages 36)

14146000 / 14466000 / 15447XXX /

31451000 / 31487000 / 31646000 /

31946000 / 32477000 / 71407000 /

71474000 / 72406000: Les clapets anti-

retour doivent être examinés régulièrement

conformément à la norme EN 1717 ou

conformément aux dispositions natio-nales

ou régionales quant à leur fonction (au

moins une fois par an).

Dysfonctionnement Origine Solution

Dureté de fonctionnement -Cartouche défectueuse, entartrée -Changer la cartouche

Le mitigeur goutte -Cartouche défectueuse -Changer la cartouche

Température d'eau chaude trop

basse, pas d´eau froide Le chauﬀe

eau instantanése met en route quand

on puise de l'eau froide.

-Limiteur de température mal posi-

tionné

-Positionner le limiteur de tempéra-

ture

-Flux inversé -Changer la cartouche

L'inverseur ne fonctionne pas -Dépôts -Nettoyer l'inverseur / graisser les

joints toriques

-Pression d'alimentation insuﬃsante -Augmenter la pression d'alimenta-

tion

-Inverseur défectueux -Changez l´inverseur

Ne pas utiliser de silicone contenant de

l'acide acétique!

Etalonnage (voir pages 33)

Réglage de la limitation d'eau chaude. En

liaison avec les chauﬀe-eau, un blocage de

l'eau chaude n'est pas recommandable.

Dimensions (voir pages 34)

Diagramme du débit

(voir pages 35)

Débit libre à 0,3 MPa:

 Sortie douche

 Sortie baignoire

Instructions de service (voir

pages 41)

Nettoyage (voir la brochure ci-

jointe)

4Assembly see page 31

Safety Notes

Gloves should be worn during installation to prevent

crushing and cutting injuries.

The product may only be used for bathing, hygienic

and body cleaning purposes.

The hot and cold supplies must be of equal pres-

sures.

Installation Instructions

• Prior to installation, inspect the product for transport

damages. After it has been installed, no transport or

surface damage will be honoured.

• The pipes and the ﬁxture must be installed, ﬂushed

and tested as per the applicable standards.

• The plumbing codes applicable in the respective

countries must be observed.

Technical Data

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,1 - 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 70°C

Recommended hot water temp.: 65°C

Thermal disinfection: max. 70°C / 4 min

14146000 / 14466000 / 15447XXX / 31451000 /

31487000 / 31646000 / 31946000 / 32477000 /

71407000 / 71474000 / 72406000:

Safety against backﬂow

The product is exclusively designed for drinking water!

English

Test certiﬁcate (see page 48)

Spare parts (see page 38)

Symbol description

Maintenance (see page 36)

14146000 / 14466000 / 15447XXX /

31451000 / 31487000 / 31646000 /

31946000 / 32477000 / 71407000 /

71474000 / 72406000: The safety device

must be checked regularly according to DIN

EN 1717 in accordance with national or

regional regulations (at least once a year).

Fault Cause Remedy

Mixer stiﬀ -Cartridge defective, calciﬁed -Exchange cartridge

Mixer dripping -Cartridge defective -Exchange cartridge

Hot water temperature too low, no

cold water. Instantaneous water

heater starts up when cold water is

selected.

-Hot water limiter incorrectly set -Set hot water limiter

-Crossﬂow -Exchange cartridge

Diverter not operating -Residue -Clean converter / grease O-rings

-Water pressure to low -Increase water pressure

-Diverter defective -Exchange diverter

Do not use silicone containing acetic acid!

Adjustment (see page 33)

To adjust the hot water limiter. Using a hot

water limiter in combination with a continu-

ous ﬂow water heater is not recommended.

Dimensions (see page 34)

Flow diagram

(see page 35)

Rate of ﬂow by 0,3 MPa:

 Shower outlet

 Tub outlet

Operation (see page 41)

Cleaning (see enclosed brochure)

Montaggio vedi pagg. 31

Indicazioni sulla sicurezza

Durante il montaggio, per pevitare ferite da schiac-

ciamento e da taglio bisogna indossare guanti

protettivi.

Il prodotto deve essere utilizzato esclusivamente per

fare il bagno e per l'igiene del corpo.

Attenzione! Compensare le diﬀerenze di pressione

tra i collegamenti dell'acqua fredda e dell'acqua

calda.

Istruzioni per il montaggio

• Prima del montaggio è necessario controllare che non

ci siano stati danni durante il trasporto. Una volta ese-

guito il montaggio, non verranno riconosciuti eventuali

danni di trasporto o delle superﬁci.

• Montare, lavare e controllare tubature e rubinetteria

rispettando le norme correnti.

• Vanno rispettate le direttive di installazione nazionali

vigenti nel rispettivo paese.

Dati tecnici

Pressione d'uso: max. 1 MPa

Pressione d'uso consigliata: 0,1 - 0,5 MPa

Pressione di prova: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell'acqua calda: max. 70°C

Temp. dell'acqua calda consigliata: 65°C

Disinfezione termica: max. 70°C / 4 min

14146000 / 14466000 / 15447XXX / 31451000 /

31487000 / 31646000 / 31946000 / 32477000 /

71407000 / 71474000 / 72406000:

Sicurezza antiriﬂusso

Il prodotto è concepito esclusivamente per acqua

potabile!

Italiano

Segno di veriﬁca (vedi pagg. 48)

Parti di ricambio (vedi pagg. 38)

Descrizione simbolo

Manutenzione (vedi pagg. 36)

14146000 / 14466000 / 15447XXX /

31451000 / 31487000 / 31646000 /

31946000 / 32477000 / 71407000 /

71474000 / 72406000: La valvola di non

ritorno deve essere controllata regolarmente

come da DIN EN 1717, secondo le norma-

tive nazionali e regionali (almeno una volta

all’anno).

Problema Possibile causa Rimedio

Miscelatore duro -Cartuccia difettosa -Sostituire la cartuccia

Miscelatore gocciola -Cartuccia difettosa -Sostituire la cartuccia

Temperatura dell'acqua calda troppo

bassa, niente acqua fredda, caldaia

istantanea si accende quando si

seleziona acqua fredda

-Limitazione dell'acqua calda rego-

lata male

-Regolare la limitazione dell'acqua

calda

-Flusso incrociato -Sostituire la cartuccia

Deviatore non funziona -depositi calcarei -pulire il regolatore / ingrassare le

guarnizioni O-ring

-pressione d'acqua troppo bassa -alzare la pressione d’acqua

-deviatore difettoso -sostituire deviatore

Non utilizzare silicone contenente acido

acetico!

Taratura (vedi pagg. 33)

Regolazione del limitatore di erogazione

d'acqua calda. Un limitatore di erogazione

di acqua calda in combinazione con le

caldaie istantanee non è consigliabile.

Ingombri (vedi pagg. 34)

Diagramma ﬂusso

(vedi pagg. 35)

Portata a 0,3 MPa:

 uscita doccia

 uscita vasca

Procedura (vedi pagg. 41)

Pulitura (vedi il prospetto accluso)

6Montaje ver página 31

Indicaciones de seguridad

Durante el montaje deben utilizarse guantes para

evitar heridas por aplastamiento o corte.

El producto solo debe ser utilizado para ﬁnes de

baño, higiene y limpieza corporal.

Grandes diferencias de presión en servicio entre

agua fría y agua caliente deben equilibrarse.

Indicaciones para el montaje

• Antes del montaje se debe examinarse el producto

contra daños de transporte. Después de la instala-

ción no se reconoce ningún daño de transporte o de

superﬁcie.

• Los conductos y la grifería deben montarse, lavarse y

comprobarse según las normas vigentes.

• Es obligatorio el cumplimiento de las directrices de

instalación vigentes en el país respectivo.

Datos técnicos

Presión en servicio: max. 1 MPa

Presión recomendada en servicio: 0,1 - 0,5 MPa

Presión de prueba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 70°C

Temp. recomendada del agua caliente: 65°C

Desinfección térmica: max. 70°C / 4 min

14146000 / 14466000 / 15447XXX / 31451000 /

31487000 / 31646000 / 31946000 / 32477000 /

71407000 / 71474000 / 72406000:

Seguro contra el retorno

El producto ha sido concebido exclusivamente para

agua potable.

Español

Marca de veriﬁcación (ver pági-

na 48)

Repuestos (ver página 38)

Descripción de símbolos

Mantenimiento (ver página 36)

14146000 / 14466000 / 15447XXX /

31451000 / 31487000 / 31646000 /

31946000 / 32477000 / 71407000 /

71474000 / 72406000: Las válvulas anti-

retorno tienen que ser controladas regular-

mente según la norma DIN EN 1717, en

acuerdo con las regulaciones nacionales o

regionales (una vez al año, por lo menos).

Problema Causa Solución

Manecilla va dura -cartucho dañado -cambiar el cartucho

Grifo pierde agua -cartucho dañado -cambiar el cartucho

Temperatura del agua caliente dema-

siado baja, agua fría calentador se

dispara al abrir agua fría

-tope de agua caliente mal -ajustar tope

-Flujo cruzado -cambiar el cartucho

Iversor no funciona -Depósitos -Limpiar conmutador de tomas / en-

grasar anillos tóricos

-falta presión -aumentar presión

-inversor defecto -cambiar inversor

No utilizar silicona que contiene ácido

acético!

Ajuste (ver página 33)

Ajuste del límite de agua caliente. En com-

binación con calentadores continuos no es

recomendable utilizar un bloqueo de agua

caliente.

Dimensiones (ver página 34)

Diagrama de circulación

(ver página 35)

Caudal con 0,3 MPa

 Salida surtidor de ducha

 Salida bañera

Manejo (ver página 41)

Limpiar (ver el folleto adjunto)

Montage zie blz. 31

Veiligheidsinstructies

Bij de montage moeten ter voorkoming van knel- en

snijwonden handschoenen worden gedragen.

Het product mag alleen voor het wassen, hygië-

nische doeleinden en voor de lichaamreiniging

worden gebruikt.

Grote drukverschillen tussen de koud- en warmwater-

toevoer dienen vermeden te worden.

Montage-instructies

• Vóór de montage moet het product gecontroleerd

worden op transportschade. Na de inbouw wordt

geen transport- of oppervlakteschade meer aanvaard.

• De leidingen en armaturen moeten gemonteerd, ge-

spoeld en gecontroleerd worden volgens de geldige

normen.

• De in de overeenkomstige landen geldende installatie-

richtlijnen moeten nageleefd worden.

Technische gegevens

Werkdruk: max. max. 1 MPa

Aanbevolen werkdruk: 0,1 - 0,5 MPa

Getest bij: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatuur warm water: max. 70°C

Aanbevolen warm water temp.: 65°C

Thermische desinfectie: max. 70°C / 4 min

14146000 / 14466000 / 15447XXX / 31451000 /

31487000 / 31646000 / 31946000 / 32477000 /

71407000 / 71474000 / 72406000:

Beveiligd tegen terugstromen

Het product is uitsluitend ontworpen voor drinkwater!

Nederlands

Keurmerk (zie blz. 48)

Service onderdelen (zie blz. 38)

Symboolbeschrijving

Onderhoud (zie blz. 36)

14146000 / 14466000 / 15447XXX /

31451000 / 31487000 / 31646000 /

31946000 / 32477000 / 71407000 /

71474000 / 72406000: Keerkleppen

moeten volgens DIN EN 1717 regelmatig

en volgens plaatselijk geldende eisen op het

funktioneren gecontroleerd worden. (Tenmin-

ste een keer per jaar)

Storing Oorzaak Oplossing

Bediening zwaar -Kardoes defect of verkalkt -Kardoes uitwisselen

Mengkraan lekt -Kardoes defect -Kardoes uitwisselen

Warmwater temperatuur te laag,

geen koud water. Doorstroomtoestel

springt aan wanneer koud water

gekozen is.

-Heetwaterbegrenzer verkeerd in-

gesteld

-Heetwaterbegrenzer instellen

-Kruisstroom -Kardoes uitwisselen

Omstelling functioneert niet -Afzettingen -Omsteller reinigen / O-ringen invet-

ten

-Waterdruk te laag -Waterdruk verhogen

-Omstelling defect -Omstelling uitwiss

Gebruik geen zuurhoudende silicone!

Instellen (zie blz. 33)

Instellen van de warmwaterbegrenzing.

In combinatie met een doorstromer is een

warmwaterblokkering niet aanbevelens-

waardig.

Maten (zie blz. 34)

Doorstroomdiagram

(zie blz. 35)

Vrije doorstroom bij 0,3 MPa:

 Uitlaat douche

 Uitlaat bad

Bediening (zie blz. 41)

Reinigen (zie bijgevoegde bro-

chure)

8Montering se s. 31

Sikkerhedsanvisninger

Ved monteringen skal der bruges handsker for at

undgå kvæstelser og snitsår.

Produktet må kun bruges til bade-, hygiejne og

kropsrengøringsformål.

Større trykforskelle mellem koldt og varmt vand bør

udjævnes.

Monteringsanvisninger

• Før monteringen skal produktet kontrolleres for trans-

portskader. Efter monteringen godkendes transportska-

der eller skader på overﬂaden ikke længere.

• Ledningerne og armaturerne skal monteres, skylles og

kontrolleres iht. de gældende standarder.

• Installationsbestemmelserne, der gælder i det enkelte

land, skal overholdes.

Tekniske data

Driftstryk: max. 1 MPa

Anbefalet driftstryk: 0,1 - 0,5 MPa

Prøvetryk: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Varmtvandstemperatur: max. 70°C

Anbefalet varmtvandstemperatur: 65°C

Termisk desinfektion: max. 70°C / 4 min

14146000 / 14466000 / 15447XXX / 31451000 /

31487000 / 31646000 / 31946000 / 32477000 /

71407000 / 71474000 / 72406000:

Med indbygget kontraventil

Produktet er udelukkende beregnet til drikkevand!

Dansk

Godkendelse (se s. 48)

Reservedele (se s. 38)

Symbolbeskrivelse

Service (se s. 36)

14146000 / 14466000 / 15447XXX /

31451000 / 31487000 / 31646000 /

31946000 / 32477000 / 71407000 /

71474000 / 72406000: Ifølge DIN EN

1717 skal gennmestrøm-ningsbegrænsere

i overenstemmelse med nationale regler

afprøves regelmæssigt (mindst en gang om

året).

Fejl Årsag Hjælp

Grebet går trægt -Kartusche defekt, tilkalket -Udskift kartusche

Armaturet drypper -Defekt kartusche -Udskift kartusche

For lav varmtvandstemperatur. Ingen

koldt vand. Vandvarmeren starter, når

der åbnes for det kolde vand.

-Varmtvandsbegræns-ningen er for-

kert indstillet

-Indstil varmtvandsbe-grænsningen

-Kryds-ﬂow -Udskift kartusche

Omstiller virker ikke -Aﬂejringer -Rens omskifteren / smør O-ringe

-For lavt vandtryk -Forøg vandtrykket

-Defekt omstiller -Udskift omstilleren

Der må ikke benyttes eddikesyreholdig

silikone!

Forindstilling (se s. 33)

Indstilling af varmvandsbegrænsningen. I

forbindelse med gennemstrømningsvandvar-

mere anbefaler vi ikke en varmvandsspærre.

Målene (se s. 34)

Gennemstrømningsdiagram

(se s. 35)

Fri gennemstrømning ved 0,3 MPa:

 Aﬂøb bruser

 Aﬂøb kar

Brugsanvisning (se s. 41)

Rengøring (se venligst den vedlagte

brochure)

Montagem ver página 31

Avisos de segurança

Durante a montagem devem ser utilizadas luvas de

protecção, de modo a evitar ferimentos resultantes

de entalamentos e de cortes.

O produto só pode ser utilizado para ﬁns de higiene

pessoal.

Grandes diferenças entre as pressões das águas

quente e fria devem ser compensadas.

Avisos de montagem

• Antes da montagem deve-se controlar o produto rela-

tivamente a danos de transporte. Após a montagem

não são aceites quaisquer danos de transporte ou de

superfície.

• As tubagens e a torneira têm que ser montadas,

enxaguadas e veriﬁcadas de acordo com as normas

em vigor.

• A prescrições de instalação válidas nos respetivos

países devem ser respeitadas.

Dados Técnicos

Pressão de funcionamento: max. 1 MPa

Pressão de func. recomendada: 0,1 - 0,5 MPa

Pressão testada: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura da água quente: max. 70°C

Temp. água quente recomendada: 65°C

Desinfecção térmica: max. 70°C / 4 min

14146000 / 14466000 / 15447XXX / 31451000 /

31487000 / 31646000 / 31946000 / 32477000 /

71407000 / 71474000 / 72406000:

Função anti-retorno e anti-vácuo

Este produto foi única e exclusivamente concebido para

água potável!

Português

Marca de controlo (ver página

48)

Peças de substituição (ver página

38)

Descrição do símbolo

Manutenção (ver página 36)

14146000 / 14466000 / 15447XXX /

31451000 / 31487000 / 31646000 /

31946000 / 32477000 / 71407000 /

71474000 / 72406000: As válvulas anti-

-retorno devem ser veriﬁcadas regularmente

de acordo com a DIN EN 1717 segundo os

regulamentos nacionais ou regionais (pelo

menos uma vez por ano).

Falha Causa Solução

Misturadora perra -Cartucho defeituoso,calciﬁcado -Substituir o cartucho

Misturadora a pingar -Cartucho defeituoso -Substituir o cartucho

Temperatura da água quente muito

baixa, sem água fria. O esquentador

dispara quando a água fria está

seleccionada.

-O limitador de temperatura está

incorrectamente colocado

-Regular o limitador de temperatura

-Fluxo cruzado -Substituir o cartucho

Inversor não funciona -Depósitos -Limpar inversor / lubriﬁcar vedantes

em O

-Pressão da água muito baixa -Aumentar a pressão da água

-Inversor defeituoso -Substituir o inversor

Não utilizar silicone que contenha ácido

acético!

Aﬁnação (ver página 33)

Ajuste do limitador de água quente. Em

combinação com um esquentador, não é

recomendável o uso de um bloqueio de

água quente.

Medidas (ver página 34)

Fluxograma

(ver página 35)

Caudal a 0,3 MPa:

 Saída do chuveiro

 Saída da banheira

Funcionamento (ver página 41)

Limpeza (consultar a seguinte

brochura)

10 Montaż patrz strona 31

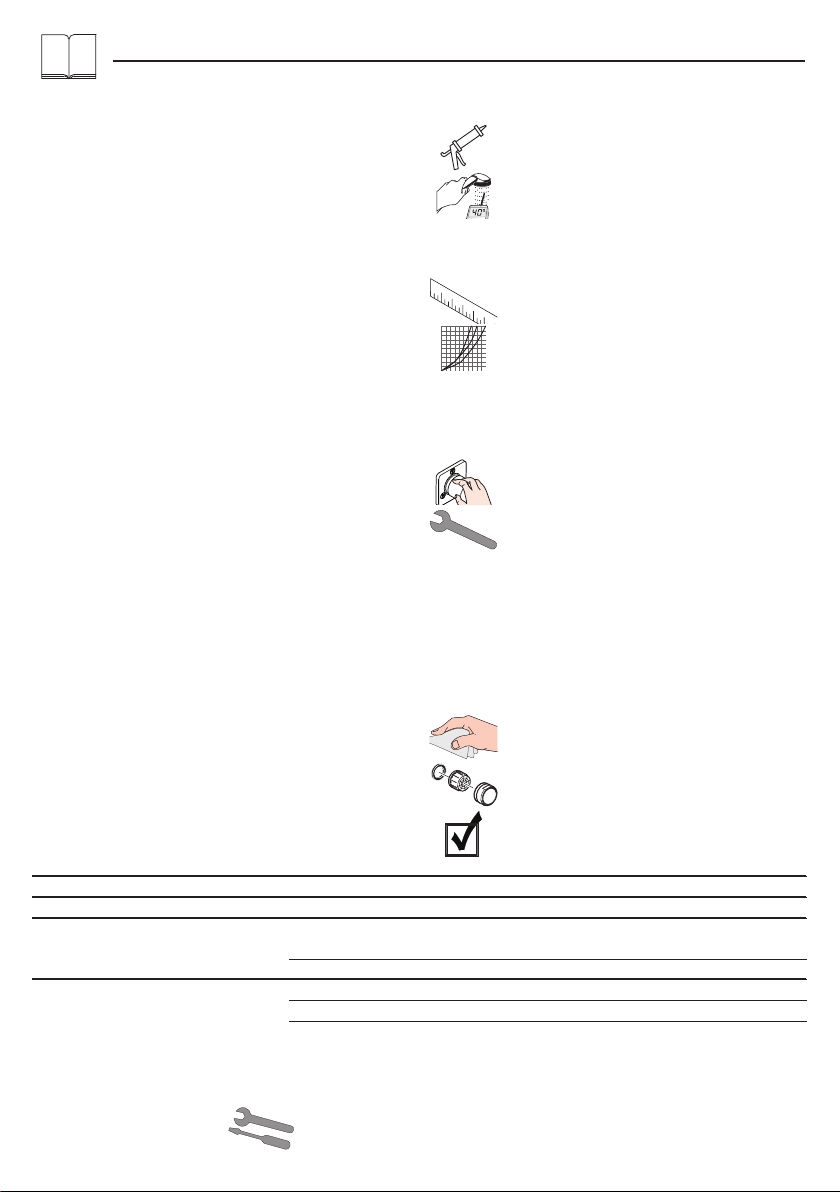

Wskazówki bezpieczeństwa

Aby uniknąć zranień na skutek zgniecenia lub

przecięcia, podczas montażu należy nosić rękawice

ochronne.

Produkt może być używany tylko do kąpieli, higieny

i czyszczenia ciała.

Znaczne różnice ciśnień na dopływach ciepłej i

zimnej wody muszą zostać wyrównane.

Wskazówki montażowe

• Przed montażem należy skontrolować produkt

pod kątem szkód transportowych. Po montażu nie

widać żadnych szkód transportowych ani szkód na

powierzchni.

• Przewody i armatura muszą być montowane, płukane

i kontrolowane według obowiązujących norm.

• Należy przestrzegać wytycznych instalacyjnych

obowiązujących w danym kraju.

Dane techniczne

Ciśnienie robocze: maks. 1 MPa

Zalecane ciśnienie robocze: 0,1 - 0,5 MPa

Ciśnienie próbne: 1,6 MPa

(1 MPa = 10 bary = 147 PSI)

Temperatura wody gorącej: maks. 70°C

Zalecana temperatura wody gorącej: 65°C

Dezynfekcja termiczna: maks. 70°C / 4 min

14146000 / 14466000 / 15447XXX / 31451000 /

31487000 / 31646000 / 31946000 / 32477000 /

71407000 / 71474000 / 72406000:

Zabezpieczony przed przepływem zwrotnym

Produkt przeznaczony wyłącznie do wody pitnej!

Polski

Znak jakości (patrz strona 48)

Części serwisowe (patrz strona

38)

Opis symbolu

Konserwacja (patrz strona 36)

14146000 / 14466000 / 15447XXX /

31451000 / 31487000 / 31646000 /

31946000 / 32477000 / 71407000 /

71474000 / 72406000: Zawory zwrotne

muszą być, według normy DIN EN 1717

na regionalnych warunkach, kontrolowane

(przynajmniej raz w roku).

Usterka Przyczyna Pomoc

Uchwyt armatury pracuje z wysiłkiem -Uszkodzony wkład, zakamieniony -Wymiana wkładu

Armatura cieknie -Uszkodzony wkład -Wymiana wkładu

Za niska temperatura ciepłej wody,

brak zimnej wody. Przepływowy

podgrzewacz wody uruchamia się,

gdy wybiera się zimną wodę.

-Niewłaściwe ustawienie ogranicznik

ciepłej wody

-Ustawić ogranicznik ciepłej wody

-Przepływ krzyżowy -Wymiana wkładu

Przełącznik nie funkcjonuje -Osady -Wyczyścić przełącznik / nasmaro-

wać o-ringi

-Zbyt niskie ciśnienie wody -Podnieść ciśnienie wody

-Uszkodzony przełącznik -Wymienić przełącznik

Nie stosować silikonów zawierających kwas

octowy!

Ustawianie (patrz strona 33)

Ustawianie ogranicznika ciepłej wody.

Używanie ogranicznika temperatury wody

w połączeniu z przepływowym podgrzewa-

czem wody nie jest zalecane.

Wymiary (patrz strona 34)

Schemat przepływu

(patrz strona 35)

Swobodny przepływ przy 0,3 MPa:

 Odpływ prysznica

 Odpływ wanny

Obsługa (patrz strona 41)

Czyszczenie (patrz dołączona

broszura)

Other manuals for Logis

This manual suits for next models

Table of contents

Languages:

Other Hans Grohe Plumbing Product manuals

Hans Grohe

Hans Grohe AXOR Citterio 39134000 Manual

Hans Grohe

Hans Grohe AXOR ShowerSelect Square 36717000 Manual

Hans Grohe

Hans Grohe PuraVida 15775 1 Series Installation guide

Hans Grohe

Hans Grohe PuraVida 28557 1 Series User manual

Hans Grohe

Hans Grohe 28307000 Manual

Hans Grohe

Hans Grohe Verso 220 Showerpipe 27290000 Manual

Hans Grohe

Hans Grohe AXOR Starck 10132000 Manual

Hans Grohe

Hans Grohe AXOR Uno 38041009 User manual

Hans Grohe

Hans Grohe AXOR 28464 Series User manual

Hans Grohe

Hans Grohe AXOR Urquiola 11034009 Manual

Hans Grohe

Hans Grohe AXOR Citterio M Series Manual

Hans Grohe

Hans Grohe AXOR Starck Series Manual

Hans Grohe

Hans Grohe Raindance E 27380 Series Manual

Hans Grohe

Hans Grohe AXOR Steel 35813800 Manual

Hans Grohe

Hans Grohe Metropol Select 100 32570000 Manual

Hans Grohe

Hans Grohe Joleena 04795 0 Series Instruction Manual

Hans Grohe

Hans Grohe Ecostat Select 13162000 Manual

Hans Grohe

Hans Grohe Pulsify 105 24139 Series Manual

Hans Grohe

Hans Grohe Crometta 85 1jet 28606000 User manual

Hans Grohe

Hans Grohe Axor Nendo Manual

Hans Grohe

Hans Grohe Croma Classic 100 28539000 Manual

Hans Grohe

Hans Grohe Vivenis 80 75010 Series Manual

Hans Grohe

Hans Grohe Raindance Select 2jet Showerpipe 27128000 Manual

Hans Grohe

Hans Grohe Talis S 32020001 Operating and safety instructions

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

Kohler

Kohler K-6228 Installation and care guide

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Kohler

Kohler K-12183 Homeowner's guide

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Kohler

Kohler Centerset K-15240 Homeowner's guide

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

baliv

baliv WT-140 manual

Kohler

Kohler Mira Eco Installation & user guide
