Hans Grohe Ecostat E Manual

Ecostat S

15756000

Ecostat E

15706000

DE Gebrauchsanleitung / Montageanleitung 2

FR Mode d'emploi / Instructions de montage 4

EN Instructions for use / assembly instructions 6

IT Istruzioni per l'uso / Istruzioni per Installazione 8

ES Modo de empleo / Instrucciones de montaje 10

NL Gebruiksaanwijzing / Handleiding 12

DK Brugsanvisning / Monteringsvejledning 14

PT Instruções para uso / Manual de Instalación 16

PL Instrukcja obsługi / Instrukcja montażu 18

CS Návod k použití / Montážní návod 20

SK Návod na použitie / Montážny návod 22

ZH 用户手册/组装说明 24

RU Руководство пользователя / Инструкция по

монтажу 26

HU Használati útmutató / Szerelési útmutató 28

FI Käyttöohje / Asennusohje 30

SV Bruksanvisning / Monteringsanvisning 32

LT Vartotojo instrukcija / Montavimo instrukcijos 34

HR Upute za uporabu / Uputstva za instalaciju 36

TR Kullanım kılavuzu / Montaj kılavuzu 38

RO Manual de utilizare / Instrucţiuni de montare 40

EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 42

SL Navodilo za uporabo / Navodila za montažo 44

ET Kasutusjuhend / Paigaldusjuhend 46

LV Lietošanas pamācība / Montāžas instrukcija 48

SR Uputstvo za upotrebu / Uputstvo za montažu 50

NO Bruksanvisning / Montasjeveiledning 52

BG Инструкция за употреба / Ръководство

за монтаж 54

SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 56

AR  / 59

Wartung (siehe Seite 64)

• Um die Leichtgängigkeit der Regeleinheit

zu gewährleisten, sollte der Thermostat

von Zeit zu Zeit auf ganz warm und ganz

kalt gestellt werden.

• Der Thermostat ist mit Rückﬂussverhinde-

rern ausgestattet. Rückﬂussverhinderer

müssen gemäß DIN EN 1717 regelmäßig

in Übereinstimmung mit nationalen oder

regionalen Bestimmungen (DIN 1988

einmal jährlich) auf ihre Funktion geprüft

werden.

Safety Function (siehe Seite 62)

Dank der Safety Function lässt sich die ge-

wünschte Höchsttemperatur von z. B. max.

42 ºC voreinstellen.

Einjustieren (siehe Seite 62)

Nach erfolgter Montage muss die Auslauf-

temperatur des Thermostaten überprüft wer-

den. Eine Korrektur ist erforderlich wenn die

an der Entnahmestelle gemessene Tempera-

tur von der am Thermostaten eingestellten

Temperatur abweicht.

Kein essigsäurehaltiges Silikon verwenden!

Symbolerklärung

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe

getragen werden.

Das Produkt darf nur zu Bade-, Hygiene- und Körper-

reinigungszwecken eingesetzt werden.

Kinder, sowie Erwachsene mit körperlichen, geis-

tigen und / oder sensorischen Einschränkungen

dürfen das Produkt nicht unbeaufsichtigt benutzen.

Personen, die unter Alkohol- oder Drogeneinﬂuss

stehen, dürfen das Produkt nicht benutzen.

Große Druckunterschiede zwischen den Kalt- und

Warmwasseranschlüssen müssen ausgeglichen

werden.

Montagehinweise

• Vor der Montage muss das Produkt auf Transportschä-

den untersucht werden. Nach dem Einbau werden

keine Transport- oder Oberﬂächenschäden anerkannt.

• Die Leitungen und die Armatur müssen nach den gülti-

gen Normen montiert, gespült und geprüft werden.

• Die in den Ländern jeweils gültigen Installationsrichtli-

nien sind einzuhalten.

Technische Daten

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 - 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Heißwassertemperatur: max. 80°C

Empfohlene Heißwassertemperatur: 65°C

Thermische Desinfektion: max. 70°C / 4 min

Eigensicher gegen Rückﬂießen

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Die Armatur kann nicht in Verbindung mit einem Durch-

lauferhitzer verwendet werden.

Deutsch

Maße (siehe Seite 66)

Durchﬂussdiagramm

(siehe Seite 66)

Bedienung (siehe Seite 67)

Serviceteile (siehe Seite 68)

Montage siehe Seite 60

Störung Ursache Abhilfe

Wenig Wasser -Versorgungsdruck nicht ausreichend -Leitungsdruck prüfen

-Schmutzfangsieb der Regeleinheit

verschmutzt

-Schmutzfangsiebe vor dem Ther-

mostat und auf der Regeleinheit

reinigen

-Siebdichtung der Brause ver-

schmutzt

-Siebdichtung zwischen Brause und

Schlauch reinigen

Kreuzﬂuss, warmes Wasser wird

bei geschlossener Armatur in die

Kaltwasserleitung gedrückt oder

umgekehrt

-Rückﬂussverhinderer verschmutzt /

defekt

-Rückﬂussverhinderer reinigen ggf.

austauschen

Auslauftemperatur stimmt nicht mit

der eingestellten Temperatur überein

-Thermostat wurde nicht justiert -Thermostat justieren

-Zu niedrige Warmwassertemperatur -Warmwassertemperatur erhöhen

auf 42 ºC bis 65 ºC

Temperaturregelung nicht möglich -Temperaturregeleinheit verschmutzt

oder verkalkt

-Temperaturregeleinheit reinigen ggf.

austauschen

-Bei Neuinstallation Grundkörper

falsch angeschlossen (Soll: kalt

rechts, warm links) oder 180º ver-

dreht eingebaut

-Funktionsblock um 180º verdreht

einbauen

Druckknopf der Sicherheitssperre

ohne Funktion

-Feder defekt -Feder bzw. Druckknopf reinigen u.

leicht fetten, ggf. austauschen

-Druckknopf verkalkt / verschmutzt

Prüfzeichen (siehe Seite 67)

Reinigung

siehe beiliegende Broschüre

Deutsch

Entretien (voir pages 64)

• Pour assurer le mouvement facile de

l´élément thermostatique, le thermostat

devrait être placé de temps en temps en

position très chaude et très froide.

• Le mitigeur thermostatique est équipé de

clapets anti-retour. Les clapets anti-retour

doivent être examinés régulièrement

conformément à la norme EN 1717 ou

conformément aux dispositions nationales

ou régionales quant à leur fonction (au

moins une fois par an).

Safety Function (voir pages 62)

Grâce à la fonction Safety, il est possible

de prérégler la température maximale par

exemple max. 42º C souhaitée.

Réglage (voir pages 62)

Le montage terminé, contrôler la température

de l’eau puisée au mitigeur thermostatique.

Un étalonnage est nécessaire si la tempé-

rature de l’eau mitigée mesurée au point

de puisage diﬀère sensiblement de celle

aﬃchée sur le thermostat.

Ne pas utiliser de silicone contenant de

l'acide acétique!

Description du symbole

Consignes de sécurité

Lors du montage, porter des gants de protection

pour éviter toute blessure par écrasement ou

coupure.

Le système de douche ne doit servir qu'à se laver et

à assurer l'hygiène corporelle.

Il est interdit aux enfants ainsi qu'aux adultes ayant

des insuﬃsantes physiques, psychiques et/ou

motoriques d'utiliser la douche sans surveillance. De

même, il est interdit à des personnes sous inﬂuence

d'alcool ou de drogues d'utiliser la douche.

Il est conseillé d'équilibrer les pressions de l'eau

chaude et froide.

Instructions pour le montage

• Avant son montage, s'assurer que le produit n'a

subi aucun dommage pendant le transport Après le

montage, tout dommage de transport ou de surface

ne pourra pas être reconnu.

• Les conduites et la robinetterie doivent être montés,

rincés et contrôlés selon les normes en vigueur.

• Les directives d'installation en vigueur dans le pays

concerné doivent être respectées.

Informations techniques

Pression de service autorisée: max. 1 MPa

Pression de service conseillée: 0,1 - 0,5 MPa

Pression maximum de contrôle: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Température d'eau chaude: max. 80°C

Température recommandée: 65°C

Désinfection thermique: max. 70°C / 4 min

Avec dispositif anti-retour

Le produit est exclusivement conçu pour de l'eau

potable!

Le robinet ne fonctionne pas avec une production d’eau

chaude instantanée.

Français

Dimensions (voir pages 66)

Diagramme du débit

(voir pages 66)

Instructions de service (voir

pages 67)

Pièces détachées (voir pages 68)

Montage voir pages 60

Dysfonctionnement Origine Solution

Pas assez d´eau -Pression d´alimentation insuﬃsante -Contrôler la pression

-Filtre de l´élément thermostatique

encrassé

-Nettoyer les ﬁltres devant le mitigeur

thermostatique et sur la cartouche

-Joint-ﬁltre de douchette encrassé -Nettoyer le joint-ﬁltre entre la dou-

chette et le ﬂexible

Circulation opposée, l´eau chaude

est comprimée dans l´arrivée d´eau

froide et vice versa avec robinet

fermé

-Clapet anti-retour encrassé ou

défectueux

-Nettoyer le clapet anti-retour ou le

changer éventuellement

La température à la sortie ne

correspond pas à la température de

réglage

-Le thermostat n´a pas été réglé -Régler le thermostat

-Température d'eau chaude trop

basse, pas d´eau froide

-Augmenter la température d´eau

chaude entre 42ºC et 65ºC

Le réglage de la température n´est

pas possible

-L´élément thermostatique est encras-

sé ou entartré

-Nettoyer l´élément thermostatique

ou le changez éventuellement

-La pièce de base a une alimentation

inversée (l´eau froide doit être à

droite et l´eau chaude à gauche)

ou elle est montée à l´envers

-Montez le bloc de fonction à 180º

Bouton à pression du verrouillage de

sécurité défectueux

-Ressort défectueux -Nettoyer le ressort ou bien le bou-

ton à pression, le changer éventuel-

lement

-Bouton-poussoir entartré / encrassé

Classiﬁcation acoustique et

débit (voir pages 67)

Nettoyage

voir la brochure ci-jointe

Français

Maintenance (see page 64)

• To guarantee the smooth running of the

thermostat, it is necessary from time to

time to turn the thermostat from total hot

to total cold.

• The mixer is equipped with check valves.

The check valves must be checked

regularly according to DIN EN 1717 in

accordance with national or regional

regulations (at least once a year).

Safety Function (see page 62)

The desired maximum temperature for exam-

ple max. 42º C can be pre-set thanks to the

safety function.

Adjustment (see page 62)

After the installation, the output tempera-

ture of the thermostat must be checked. A

correction is necessary if the temperature

measured at the output diﬀers from the

temperature set on the thermostat.

Do not use silicone containing acetic acid!

Symbol description

Safety Notes

Gloves should be worn during installation to prevent

crushing and cutting injuries.

The shower system may only be used for bathing,

hygienic and body cleaning purposes.

Children as well as adults with physical, mental and/

or sensoric impairments must not use this product

without proper supervision. Persons under the inﬂu-

ence of alcohol or drugs are prohibited from using

this product.

The hot and cold supplies must be of equal pres-

sures.

Installation Instructions

• Prior to installation, inspect the product for transport

damages. After it has been installed, no transport or

surface damage will be honoured.

• The pipes and the ﬁxture must be installed, ﬂushed

and tested as per the applicable standards.

• The plumbing codes applicable in the respective

countries must be oberserved.

Technical Data

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,1 - 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Hot water temperature: max. 80°C

Recommended hot water temp.: 65°C

Thermal disinfection: max. 70°C / 4 min

Safety against backﬂow

The product is exclusively designed for drinking water!

The mixer can not used together with a continuous ﬂow

water heater.

English

Dimensions (see page 66)

Flow diagram

(see page 66)

Operation (see page 67)

Spare parts (see page 68)

Assembly see page 60

Fault Cause Remedy

Insuﬃcient water -Supply pressure inadequate -Check water pressure (If a pump

has been installed check to see if

the pump is working).

-Regulator ﬁlter dirty -Clean ﬁlter in front of the mixer and

on the MTC-thermo cartridge

-Shower ﬁlter seal dirty -Clean ﬁlter seal between shower

and hose

Crossﬂow, hot water being forced

into cold water pipe, or vice versa,

when mixer is closed

-Backﬂow preventers dirty or leaking -Clean backﬂow preventers, ex-

change if necessary

Spout temperature does not cor-

respond with temperature set

-Thermostat has not been adjusted -Adjust thermostat

-Hot water temperature too low -Increase hot water temperature to

42 ºC to 65 ºC

Temperature regulation not possible -Temperature regulator dirty or

calciﬁed

-Clean temperature regulator, ex-

change if necessary

-For new installations: basic body

incorrectly connected (should be:

cold right, hot left) or installed with

180º rotation

-Install function block turned through

180º

Safety stop button not operating -Spring defective -Clean spring and/or button, ex-

change if necessary

-push button calciﬁed / contami-

nated

Test certiﬁcate (see page 67)

Cleaning

see enclosed brochure

English

Manutenzione (vedi pagg. 64)

• Per garantire la scorrevolezza dell’ele-

mento di regolazione, di tanto in tanto si

dovrebbe regolare il termostatico passan-

do da tutto caldo a tutto freddo.

• Il miscelatore termostatico è dotato di

una valvola antiritorno. La valvola di non

ritorno deve essere controllata regolar-

mente come da DIN EN 1717, secondo le

normative nazionali e regionali (almeno

una volta all'anno).

Safety Function (vedi pagg. 62)

Grazie alla funzione antiscottature Safety

la temperatura massima per esempio max.

42º C desiderata è facilmente regolabile.

Taratura (vedi pagg. 62)

Eﬀettuata l’installazione del miscelatore ter-

mostatico bisogna controllare la temperatura

di uscita. La taratura è necessaria quando la

temperatura dell’acqua misurata sul punto di

prelievo non corrisponde a quella ﬁssata sul

termostato.

Non utilizzare silicone contenente acido

acetico!

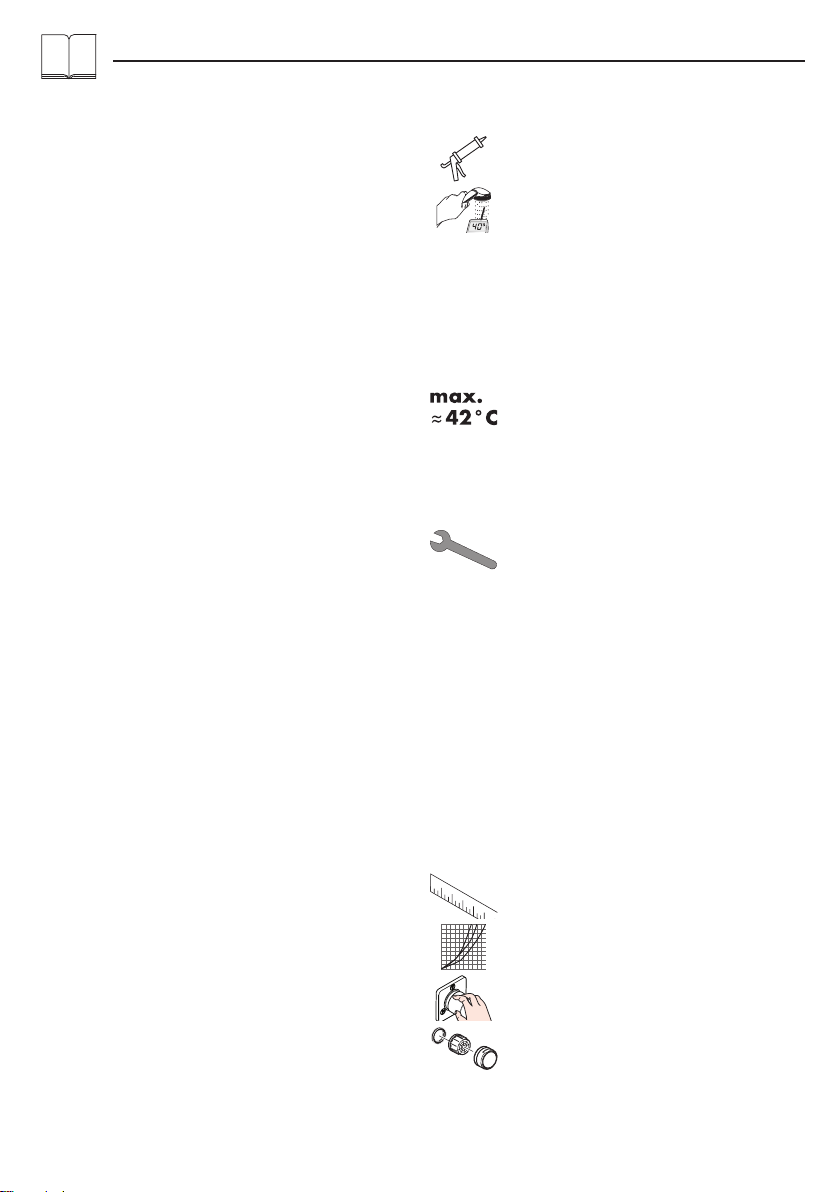

Descrizione simbolo

Indicazioni sulla sicurezza

Durante il montaggio, per pevitare ferite da schiac-

ciamento e da taglio bisogna indossare guanti

protettivi.

Il sistema doccia deve essere utilizzato esclusivamen-

te per l'giene del corpo.

I bambini e gli adulti aﬀetti da menomazioni ﬁsiche,

psichiche e/o sensoriali devono utilizzare il sistema

doccia solo sotto sorveglianza. Il prodotto non deve

essere utilizzato da persone sotto l'eﬀetto di droghe

o alcolici.

Attenzione! Compensare le diﬀerenze di pressione

tra i collegamenti dell'acqua fredda e dell'acqua

calda.

Istruzioni per il montaggio

• Prima del montaggio è necessario controllare che non

ci siano stati danni durante il trasporto. Una volta ese-

guito il montaggio, non verranno riconosciuti eventuali

danni di trasporto o delle superﬁci.

• Montare, lavare e controllare tubature e rubinetteria

rispettando le norme correnti.

• Vanno rispettate le direttive di installazione nazionali

vigenti nel rispettivo paese.

Dati tecnici

Pressione d'uso: max. 1 MPa

Pressione d'uso consigliata: 0,1 - 0,5 MPa

Pressione di prova: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura dell'acqua calda: max. 80°C

Temp. dell'acqua calda consigliata: 65°C

Disinfezione termica: max. 70°C / 4 min

Sicurezza antiriﬂusso

Il prodotto è concepito esclusivamente per acqua

potabile!

Il rubinetto non può essere utilizzato insieme ad uno

scalda-acqua istantaneo.

Italiano

Ingombri (vedi pagg. 66)

Diagramma ﬂusso

(vedi pagg. 66)

Procedura (vedi pagg. 67)

Parti di ricambio (vedi pagg. 68)

Montaggio vedi pagg. 60

Problema Possibile causa Rimedio

Scarsità d'acqua -Pressione di erogazione insuﬃciente -Provare la pressione di erogazione

-Filtro dell'unità di regolazione

sporco

-Pulire/sostituire i ﬁltri

-Guarnizione del ﬁltro della doccia

sporca

-Pulire la guarnizione del ﬁltro tra

doccia e ﬂessibile

Flusso incrociato; l'acqua calda viene

spinta nella tubatura acqua fredda a

rubinetteria chiusa o viceversa

-Antiriﬂusso sporco o non ermetico -Pulire o sostituire l'antiriﬂusso

La temperatura di erogazione diversa

da quella impostata

-Il termostatico non è stato regolato -Regolare il termostatico

-Temperatura dell'acqua calda -Aumentare la temperatura acqua

calda tra 42 ºC e 65 ºC

Impossibile la regolazione tempe-

ratura

-Elemento termostatico sporco o con

depositi calcarei

-Pulire o sostituire l'unità di regola-

zione

-In caso di nuova installazione - col-

legato male il termostatico (deve

essere: acqua fredda a destra e

calda a sinistra) o installato ruotato

di 180º

-Ruotare di 180º l'unita' di regola-

zione

Tasto antiscottatura non funzionante -Molla difettosa -Pulire o sostituire la molla o il tasto

-Pulsante pieno di calcare / intasato

Segno di veriﬁca (vedi pagg. 67)

Pulitura

vedi il prospetto accluso

Italiano

Mantenimiento (ver página 64)

• Para garantizar el funcionamiento dura-

dero del termostato, el mando del mismo

debería girarse de vez en cuando del

extremo frío al extremo caliente.

• El termostato está equipado con válvula,

la cual evita el retorno del agua a la

tubería. Las válvulas anti-retorno tienen

que ser controladas regularmente según

la norma DIN EN 1717, en acuerdo con

las regulaciones nacionales o regionales

(una vez al año, por lo menos).

Safety Function (ver página 62)

Gracias al tope de temperatura se puede

graduar la temperatura máxima por ejemplo

max. 42º C.

Puesta a punto (ver página 62)

Después del montaje deberá comprobarse

la temperatura del agua del termostato,

en la salida del caño. Una corrección se

efectuará siempre y cuando la temperatura

del agua tomada a la salida del caño, no

corresponda con la indicada en el volante

del termostato.

No utilizar silicona que contiene ácido

acético!

Descripción de símbolos

Indicaciones de seguridad

Durante el montaje deben utilizarse guantes para

evitar heridas por aplastamiento o corte.

La grifería solo debe ser utilizada para ﬁnes de

baño, higiene y limpieza corporal.

Niños, así como adultos con limitaciones corporales,

mentales y/o sensoriales no deben utilizar el sistema

de duchas sin vigilancia. Personas que se encuen-

tran bajo el efecto de alcohol o drogas, no deben

utilizar el sistema de duchas.

Grandes diferencias de presión en servicio entre

agua fría y agua caliente deben equilibrarse.

Indicaciones para el montaje

• Antes del montaje se debe examinarse el producto

contra daños de transporte. Después de la instala-

ción so se reconoce ningún daño de transporte o de

superﬁcie.

• Los conductos y la grifería deben montarse, lavarse y

comprobarse según las normas vigentes.

• Es obligatorio el cumplimiento de las directrices de

instalación vigentes en el país respectivo.

Datos técnicos

Presión en servicio: max. 1 MPa

Presión recomendada en servicio: 0,1 - 0,5 MPa

Presión de prueba: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Temperatura del agua caliente: max. 80°C

Temp. recomendada del agua caliente: 65°C

Desinfección térmica: max. 70°C / 4 min

Seguro contra el retorno

El producto ha sido concebido exclusivamente para

agua potable.

Este grifo no es apto en combinación con un calentador

continuo.

Español

Dimensiones (ver página 66)

Diagrama de circulación

(ver página 66)

Manejo (ver página 67)

Repuestos (ver página 68)

Other manuals for Ecostat E

This manual suits for next models

Table of contents

Languages:

Other Hans Grohe Plumbing Product manuals

Hans Grohe

Hans Grohe Axor Massaud 18450000 Manual

Hans Grohe

Hans Grohe Metris Select 320 User manual

Hans Grohe

Hans Grohe 28307000 Manual

Hans Grohe

Hans Grohe Metris 31480 Series Manual

Hans Grohe

Hans Grohe M7117-H240 73817000 User manual

Hans Grohe

Hans Grohe Axor Azzur 34976 Series User manual

Hans Grohe

Hans Grohe Metris 31652000 Manual

Hans Grohe

Hans Grohe Raindance Select S 120 3jet P 26014000 User manual

Hans Grohe

Hans Grohe Focus Eco 31821000 User manual

Hans Grohe

Hans Grohe Talis N 220 U-Style 1Jet 72806 1 Series Instruction Manual

Hans Grohe

Hans Grohe Axor Starck 10004XX1 User manual

Hans Grohe

Hans Grohe Flexaplus 58185 Series Manual

Hans Grohe

Hans Grohe Talis S2 32440000 User manual

Hans Grohe

Hans Grohe PuraVida Series Manual

Hans Grohe

Hans Grohe 13439181 Instruction Manual

Hans Grohe

Hans Grohe Metris S Series Manual

Hans Grohe

Hans Grohe E 04060 0 Series Instruction Manual

Hans Grohe

Hans Grohe Locarno 04821 0 Series Instruction Manual

Hans Grohe

Hans Grohe AXOR Starck Organic 12018 1 Series Instruction Manual

Hans Grohe

Hans Grohe Talis Classic User manual

Hans Grohe

Hans Grohe AXOR Urquiola 11733000 Manual

Hans Grohe

Hans Grohe Metropol C 15727 1 Series Instruction Manual

Hans Grohe

Hans Grohe Logis 71600 Series Manual

Hans Grohe

Hans Grohe Finoris 230 2jet 76063 Series Manual

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

Kohler

Kohler K-6228 Installation and care guide

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Kohler

Kohler K-12183 Homeowner's guide

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Kohler

Kohler Centerset K-15240 Homeowner's guide

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

baliv

baliv WT-140 manual

Kohler

Kohler Mira Eco Installation & user guide
