Fujitsu Siemens Computers D2764 User manual

Mainboard Deutsch, English

Short Description

Mainboard D2764

Sie haben...

...technische Fragen oder Probleme?

Wenden Sie sich bitte an:

• Ihren zuständigen Vertriebspartner oder Ihre Verkaufsstelle

• unsere Hotline über das Kontaktformular unter

"http://www.fujitsu-siemens.com/support/contact/contact.html" oder für Kunden,

die ein einzelnes Mainboard gekauft haben: +49(0) 180 3777 005

Aktuelle Informationen und Updates (z. B. BIOS-Update) zu unseren Mainboards ﬁnden

Sie im Internet: "http://www.fujitsu-siemens.com/mainboards"

Are there...

...any technical problems or other questions you need clariﬁed?

Please contact:

• your sales partner or your sales outlet

• our hotline via the contact form at "www.fujitsu-siemens.com/support/contact/contact.html" ,

or for customers who have purchased an individual mainboard: +49(0) 180 3777 005

The latest information and updates (e.g. BIOS update) on our mainboards can be

found on the Internet at: "www.fujitsu-siemens.com/mainboards"

Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA.

Microsoft, MS, MS-Dos and Windows are registered trademarks of Microsoft Corporation.

PS/2 and OS/2 Warp are registered trademarks of International Business machines, Inc.

All other trademarks referenced are trademarks of their respective owners,

whose protected rights are acknowledged.

All rights, including rights of translation, reproduction by printing, copying or

similar methods, even of parts are reserved.

Offenders will be liable for damages.

All rights, including rights created by patent grant or registration of a utility model or

design, are reserved. Delivery subject to availability.

Right of technical modiﬁcation reserved.

Dieses Handbuch wurde erstellt von/This manual was produced by Xerox Global Services

Herausgegeben von/Published by Fujitsu Siemens Computers GmbH

AG 10/07

Ausgabe/Edition 1

A26361-D2764-Z110-1-7419

*A26361-D2764-Z110-1-7419*

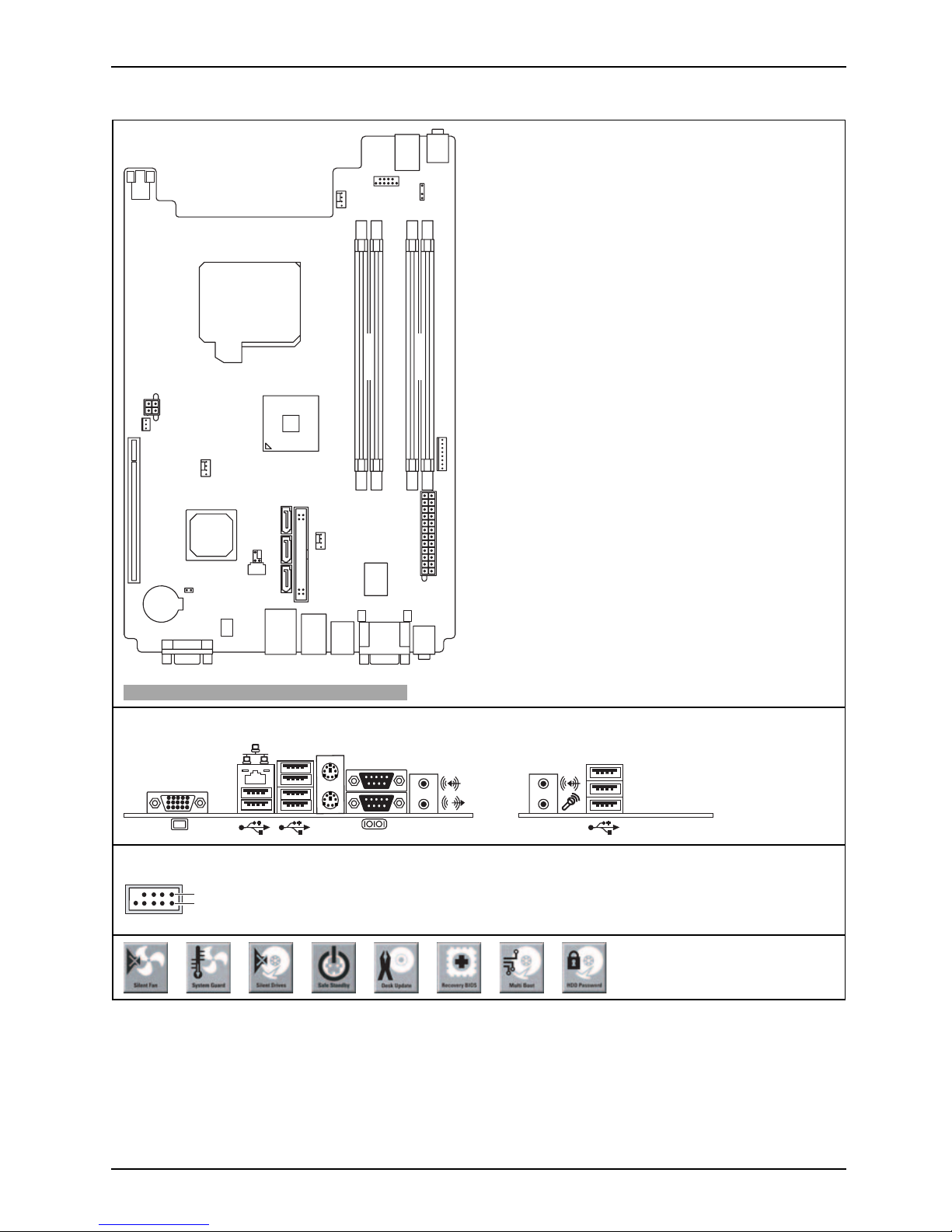

Mainboard D2764 - Internal connectors and slots

Optionale Komponenten / Optional components

External connectors rear External connectors front

USB single channel

PCI Riser Card

Intrusion

Fan 2

Power supply control

Power supply

Additional

power

supply

SATA 5+1+0

SPDif Config

Jumper

Broadcom-

LAN

Battery

Fan 3

TPM

USB

Fan 1

Speaker

Parallel-Port

1 = VCC C

3 = Data negative C

5 = Data positive C

4 = Data negative D

2 = VCC D

6 = Data positive D

8 = GND

10 = Not connected

9 = Key

7 = GND

Channel A

Channel B

LEDs

Power

Button

A26361-D2764-Z110-1-7419, edition 1

Mainboard D2764

Features D2764-A

Chipset Intel iQ33 / ICH9

Board size proprietary

VGA

Audio / 8-channel /S/PDIF /-/-

Buzzer / int. Speaker Support -/

LAN1Gbit/100Mbit/10Mbit / /

LAN ASF /Aol / WoL / Boot /-/ /

SATA / ATA / RAID /-/-

FireWireTM / USB 2.0 - /

FAN monitored FANPS / FAN1 / FAN2 / FAN3 / FAN4 ////-

FANcontrolledFANPS/FAN1/FAN2/FAN3/FAN4 ////-

TEMP monitored CPU / Inside / System / HDD ///-

SmartCard SystemLock (USB)

Fujitsu Siemens Computers Keyboard Power Button Support

TPM 1.2

Special Features D2764-A

Silent Fan / Silent Fan LT / System Guard / Silent Drives /-/ /

Recovery BIOS / Desk Update / Multi Boot / Safe Standby ///

HDD Password

Logo Boot / Intel On Screen Branding /

Silent Fan Independent temperature related processor and fan supervision and control

System Guard View and adjust Silent Fan

Silent Drives Noise reduction for optical and hard disk drives

Safe Standby Prevents data loss in S3 (save-to-RAM)

Recovery BIOS Restores a corrupted BIOS

Desk Update Simple driver update with DU CD

Multi Boot Comfortable boot from any boot device

HDD Passwort Access protection for ATA5/ATAI5 disk drives

Power Supply Requirements - for onboard components (worst case)

Source Voltage Maximal variation

Mainboard current

Typical (Maximal)

+12V +/–5% 12 A

–12V + / – 10% 0.05 A

+5V +/–5% 6.0A

Main Power Supply

+3.3V +/ – 5 % 0.5 A

Aux. Power Supply +5V +5 % / -3 % 2.0 A

A26361-D2764-Z110-1-7419, edition 1

Kurzbeschreibung des Mainboards

Hinweise zu den Baugruppen

Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:

• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten

Gegenstands), bevor Sie mit Baugruppen arbeiten.

• Verwendete Geräte und Werkzeuge müssen frei von statischer Auﬂadung sein.

• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.

• Fassen Sie die Baugruppen nur am Rand an.

• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.

Eine Übersicht der Leistungsmerkmale ﬁnden Sie im Datenblatt.

Besondere Merkmale

Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konﬁguration

Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale.

In diesem Handbuch ﬁnden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.

Weitere Informationen zu Mainboards ﬁnden Sie im Handbuch "Basisinformationen Mainboard"

auf der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet.

Anschlüsse und Steckverbinder

Die Position der Anschlüsse und Steckverbinder Ihres Mainboards ﬁnden

Sie am Anfang des Handbuches.

Die markierten Komponenten und Steckverbinder müssen nicht auf

dem Mainboard vorhanden sein.

Externe Anschlüsse

Die Position der externen Anschlüsse Ihres Mainboards ﬁnden Sie am Anfang des Handbuches.

PS/2-Tastaturanschluss, violett

(optional)

PS/2-Mausanschluss, grün (optional)

LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa

Audioeingang (Line in), hellblau USB – Universal Serial Bus, schwarz

Audioausgang (Line out), hellgrün VGA, blau

Serielle Schnittstelle, türkis

Die externen USB-Anschlüsse auf der Rückseite dürfen zusammen

bis max. 2 A belastet werden.

A26361-D2764-Z110-1-7419, Ausgabe 1 Deutsch - 1

Kurzbeschreibung des Mainboards

Graﬁkcontroller

• Intel iQ35 oder iQ33

• 256 MByte Video Memory

• Unterstützung von ADD2 Karten (single und dual DVI Adapter Karte)

Auﬂösung (Farbtiefe bis zu 32 Bit/Pixel) Frequenz

1024 x 768 (empfohlen / max*) 120 / 200 Hz

1280 x 1024 (empfohlen / max*) 100 / 120 Hz

1600 x 1200 (empfohlen / max*) 85 / 120 Hz

1440 x 900 Widescreen TFT (VGA / DVI) x / x

1680 x 1050 Widescreen TFT (VGA / DVI) x / x

1920 x 1200 Widescreen TFT (VGA / DVI) x / x

* maximale Bildwiederholrate für die Graﬁkeinstellung. Die Videoqualität kann

verzerrt ("deteriorated") sein, wenn die Maximaleinstellung verwendet wird.

Prozessor ein-/ausbauen

Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung

getrennt sein! Nähere Angaben dazu ﬁnden Sie in der Betriebsanleitung Ihres Systems.

Technische Daten

• Intel® CoreTM 2 Duo Exxxx und Intel® Celeron® 4xx, mit 800 / 1066 / 1333 MHz

MHz Front Side Bus (max. 65 W) in der Bauform LGA775

• Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren ﬁnden Sie

im Internet unter: "www.fujitsu-siemens.com/mainboards".

Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte

Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors

beeinträchtigen oder den Prozessor zerstören. Setzen Sie den Prozessor mit

großer Sorgfalt in den Steckplatz, da die Federkontakte des Steckplatzes sehr

empﬁndlich sind und nicht verbogen werden dürfen.

Sind ein oder mehrere Federkontakte verbogen, setzen Sie auf keinen Fall

den Prozessor ein, da dieser dadurch beschädigt werden könnte. Wenden

Sie sich bitte direkt an Ihren zuständigen Händler

2 - Deutsch A26361-D2764-Z110-1-7419, Ausgabe 1

Kurzbeschreibung des Mainboards

Vorgehensweise

Der Steckplatz für Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe

abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe

von Fujitsu Siemens Computers zurück genommen werden!

►Entfernen Sie den Kühlkörper.

►Drücken Sie auf den Hebel und

haken Sie ihn aus.

►Klappen Sie die Halterung nach oben.

►Halten Sie den Prozessor mit Daumen

und Zeigeﬁnger und stecken Sie ihn

so in den Steckplatz (b), dass die

Markierung des Prozessors mit der

Markierung am Steckplatz von der Lage

her übereinstimmt (a).

►Drücken Sie den Hebel nach unten,

bis er wieder einhakt.

►Entfernen Sie die Schutzklappe und

verwahren Sie diese.

Bitte beachten Sie, dass je nach verwendetem Kühlkörper unterschiedliche

Kühlkörperhalterungen auf dem Mainboard benötigt werden.

►Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den

Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.

►Befestigen Sie den Kühlkörper - je nach Ausführung - mit vier Schrauben

oder stecken Sie ihn in die Befestigungen.

A26361-D2764-Z110-1-7419, Ausgabe 1 Deutsch - 3

Kurzbeschreibung des Mainboards

Hauptspeicher ein-/ausbauen

Technische Daten

Technologie DDR2 667 / 800 ungepufferte DIMM Module 240-Pin; 1,8 V; 64 Bit,

ohne ECC

Gesamtgröße 128 MBytes bis 8 GByte DDR2

Modulgröße 128, 256, 512, 1024 oder 2048 MByte pro Modul

Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule ﬁnden Sie

im Internet unter: "www.fujitsu-siemens.com/mainboards".

Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit

unterschiedlicher Speicherkapazität können kombiniert werden.

Es dürfen nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden.

DDR2-Speichermodule müssen der PC2-5300U- oder PC2-6400U-Speziﬁkation

entsprechen.

Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf,

die Speichermodule auf beide Speicherkanäle aufzuteilen. Dadurch nutzen

Sie die Performancevorteile des Dual-Channel-Mode.

Die maximale Systemperformance ist gegeben, wenn in Channel A und

Channel B die gleiche Speichergröße verwendet wird.

Um die Bestückung zu erleichtern, sind die Steckplätze (Slots) farbig gekennzeichnet.

Wenn Sie die Speichermodule einstecken, beginnen Sie mit dem Steckplatz,

der am weitesten vom Prozesser entfernt ist (Slot 4).

Um die Bestückung zu erleichtern, sind die Steckplätze (Slots) farbig gekennzeichnet.

Bei einer Speicherkonﬁguration von 8 Gbyte kann der sichtbare und

benutzbare Hauptspeicher bis auf 7 Gbyte reduziert sein (abhängig

von der Konﬁguration des Systems).

Channel B

slot 4

slot 2

Channel A

slot 3

slot 1

Anzahl der gesteckten Speichermodule

Zu verwendender Steckplatz 1234

Channel A, Slot 1 xxxx

Channel B, Slot 2 xxx

Channel A, Slot 3 xx

Channel B, Slot 4 x

Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.

4 - Deutsch A26361-D2764-Z110-1-7419, Ausgabe 1

Table of contents

Languages:

Other Fujitsu Siemens Computers Motherboard manuals

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1421 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2721 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1321 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1808 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1544 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1570 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1132 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers RELIABILITY D1859 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2587 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1451 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1306 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2352 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1627 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1875 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2156 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1691 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2156 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2750 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1761 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1818 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1837 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D2470 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1858 User manual

Fujitsu Siemens Computers

Fujitsu Siemens Computers D1241 User manual

Popular Motherboard manuals by other brands

DFI

DFI SD170 user manual

ASROCK

ASROCK ROMED8-2T user manual

Asus

Asus P2L97A user manual

Winmate

Winmate IC70 user manual

Asus

Asus MES-B user manual

Grantech

Grantech SYS8F377VGGA-3OMN user manual

Telit Wireless Solutions

Telit Wireless Solutions SL869-3DR user guide

Gigabyte

Gigabyte GA-9IVDT user manual

Texas Instruments

Texas Instruments ADS8372EVM user guide

Commell

Commell MS-C73 user manual

IBT Technologies

IBT Technologies MB860 user manual

Nvidia

Nvidia TEGRA DG-04927-001_V01 user guide

Biostar

Biostar M7VIT Bravo Description

Intel

Intel D33217CK specification

Asus

Asus F1A55-M LX PLUS R2.0 user manual

EPC

EPC EPC9147C quick start guide

Asus

Asus EX-B760M-V5 D4 quick start guide

EPOX

EPOX MU-8KHA0010 user manual
