Franke F5EV1013 User manual

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm / 01.05.22

F5EV1013 F5EF3002

2030062315 2030062317

7612982282812 7612982282829

DE Montage- und Betriebsanleitung Waschplatz-/Urinalspülarmatur

EN Installation and operating instructions Washbasin fitting/Urinal flush valve

FR Notice de montage et de mise en service Robinetterie pour lavabo/

Robinet de chasse d'urinoir

ES Instrucciones de montaje y servicio Grifería para zonas de lavabo/

Grifería de descarga para urina

IT Istruzioni per il montaggio e l'uso Rubinetto optoelettronico

NL Montage- en bedrijfsinstructies Wastafelmengkraan/Urinoirdrukspoeler

PL Instrukcja montażu i obsługi Armatura umywalkowa/

Armatura spłukująca do pisuarów

SV Monterings- och driftinstruktion Tvättställsblandare/Spolarmatur för urinoarer

CS Návod pro montáž a provoz Umyvadlová armatura/

Pisoárová splachovací armatura

FI Asennus- ja käyttöohje Pesuallashana/Urinaalin huuhtelulaitteisto

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm

- 2 -

- 3 -

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm

F5EV1013

F5EF3002

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm

- 4 -

Installation and operating

instructions Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

► All work must be carried out in a

de-energised state.

► Alle Arbeiten im spannungsfreien Zustand

durchführen.

► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!

► The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

► In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

► The power supply must be ordered

separately.

► Die Spannungsversorgung muß separat

bestellt werden.

► Connect the unit to an electrical supply line

with a residual current circuit breaker.

► Gerät an eine elektrische Zuleitung mit

Fehlerstrom-Schutzschalter anschließen.

Technical data Technische Daten

► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar

► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar

► Recommended flow pressure 3 bar ► Empfohlener Fließdruck 3 bar

► Kv value 23 l/min ► kv-Wert 23 l/min

► Supply voltage 6 - 24 V DC ► Anschlussspannung 6 - 24 V DC

► Power consumption 1.5 W ► Leistungsaufnahme 1,5 W

► Type of protection IP 68 ► Schutzart IP 68

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

► Wszystkie prace przeprowadzać po

odłączeniu zasilania elektrycznego.

► Genomför alla arbeten i spänningslöst

tillstånd.

► Przed instalacją przepłukać rury!

► Armaturę należy poddawać regularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

► Zasilanie elektryczne należy zamawiać

oddzielnie.

► Podłączyć urządzenie do przewodu

zasilającego wyposażonego w wyłącznik

różnicowoprądowy.

► Spola igenom rörledningarna före

installation!

► Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

► Spänningsförsörjningen måste beställas

separat.

► Anslut enheten till en elektrisk

tilloppsledning med jordfelsbrytare.

Dane techniczne Tekniska data

► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar

► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar

► Zalecane ciśnienie przepływu 3 barów ► Rekommenderat hydrauliskt tryck 3 bar

► Wartość kv 23 l/min ► kv-värde 23 l/min

► Napięcie przyłączeniowe 6 - 24 V DC ► Anslutningsspänning 6 - 24 V DC

► Pobór mocy 1,5 W ► Effektbehov 1,5 W

► Rodzaj ochrony IP 68 ► Skyddsklass IP 68

- 5 -

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm

Notice de montage et de mise en

service Návod pro montáž a provoz

Remarques importantes Důležité pokyny

► Wszystkie prace przeprowadzać po

odłączeniu zasilania elektrycznego.

► Genomför alla arbeten i spänningslöst

tillstånd.

► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!

► En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

► V závislosti na kvalitě vody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

► L’alimentation électrique doit être com-

mandée séparément.

► Napájení je nutno objednat zvlášť.

► Přístroj připojte k elektrickému přívodnímu

kabelu s proudovým chráničem.

► Raccorder l’appareil à un câble d’alimenta-

tion électrique équipé d'un disjoncteur

différentiel.

Données techniques Technické údaje

► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar

► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar

► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar

► Valeur Kv 23 l/min ► Hodnota kv 23 l/min

► Tension de raccordement 6 - 24 V DC ► Přípojné napětí 6 - 24 V DC

► Puissance absorbée 1,5 W ► Příkon 1,5 W

► Type de protection IP 68 ► Krytí IP 68

Instrucciones de montaje y

servicio Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

► Todos los trabajos deben realizarse con la

tensión de alimentación desconectada.

► Kaikki työt on tehtävä jännitteettömälle

järjestelmälle.

► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!

► En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el

mantenimiento de la grifería a intervalos

regulares.

► Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

► Jännitesyöttö on tilattava erikseen.

► Laite liitetään sähköiseen tulojohtoon vika-

virtasuojakytkimellä.

► La fuente de alimentación debe pedirse por

separado.

► Conectar el equipo a un cable de alimenta-

ción eléctrica con un interruptor diferencial.

Datos técnicos Tekniset tiedot

► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar

► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar

► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3bar

► Valor kv 23 l/min ► kv-arvo 23 l/min

► Tensión de conexión 6 - 24 V DC ► Verkkojännite 6 - 24 V DC

► Consumo de potencia 1,5 W ► Tehonkulutus 1,5 W

► Modo de protección IP 68 ► Suojaustapa IP 68

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm

- 6 -

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу в эксплуатацию

Avvertenze importanti Важные указания

► Eseguire tutti i lavori fuori tensione.

► Sciacquare le tubazioni prima di installare!

► Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► Выполняйте все работы при

отключенном напряжении.

► Перед инсталляцией промыть трубки!

► Арматуру необходимо регулярно

чистить и обслуживать в зависимости от

качества воды, местных условий и

действующих в месте эксплуатации

предписаний.

► L'alimentazione di tensione doccetta va

ordinata a parte.

► Источник питания заказывается

отдельно.

► Collegare l'apparecchio ad una linea di ali-

mentazione elettrica con interruttore diffe-

renziale.

► Подключить устройство к линии

электропитания с устройством

защитного отключения.

Specifiche tecniche Технические характеристики

► Pressione idraulica min. 1,0 bar

► Pressione di esercizio max. 10 bar

► Pressione idraulica consigliata 3 bar

► Valore kv 23 l/min

► Tensione di allacciamento 6 - 24 V DC

► Potenza assorbita 1,5 W

► Tipo di protezione IP 68

► Минимальный гидравлический напор

1,0 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

3бар

► Коэффициент пропускной способности

23 л/мин

► Oбъемный расход 5,6 л/мин

► Напряжение питающей сети

6 - 24 В постоянного тока

► Потребляемая мощность 1,5 Вт

► Вид защиты IP 68

- 7 -

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

► Alle werkzaamheden in spanningsloze

toestand uitvoeren.

► Voor installatie buisleidingen spoelen!

► Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

► De stroomvoorziening moet apart worden

besteld.

► Apparaat aan een elektrische toevoerlei-

ding met aardlekschakelaar aansluiten.

Technische gegevens

► Minimale dynamische druk 1,0 bar

► Maximale werkdruk 10 bar

► Aanbevolen dynamische druk 3 bar

► kv-waarde23 l/min

► Aansluitspanning 6 - 24 V DC

► Opgenomen vermogen 1,5 W

► Veiligheidsgraad IP 68

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm

- 8 -

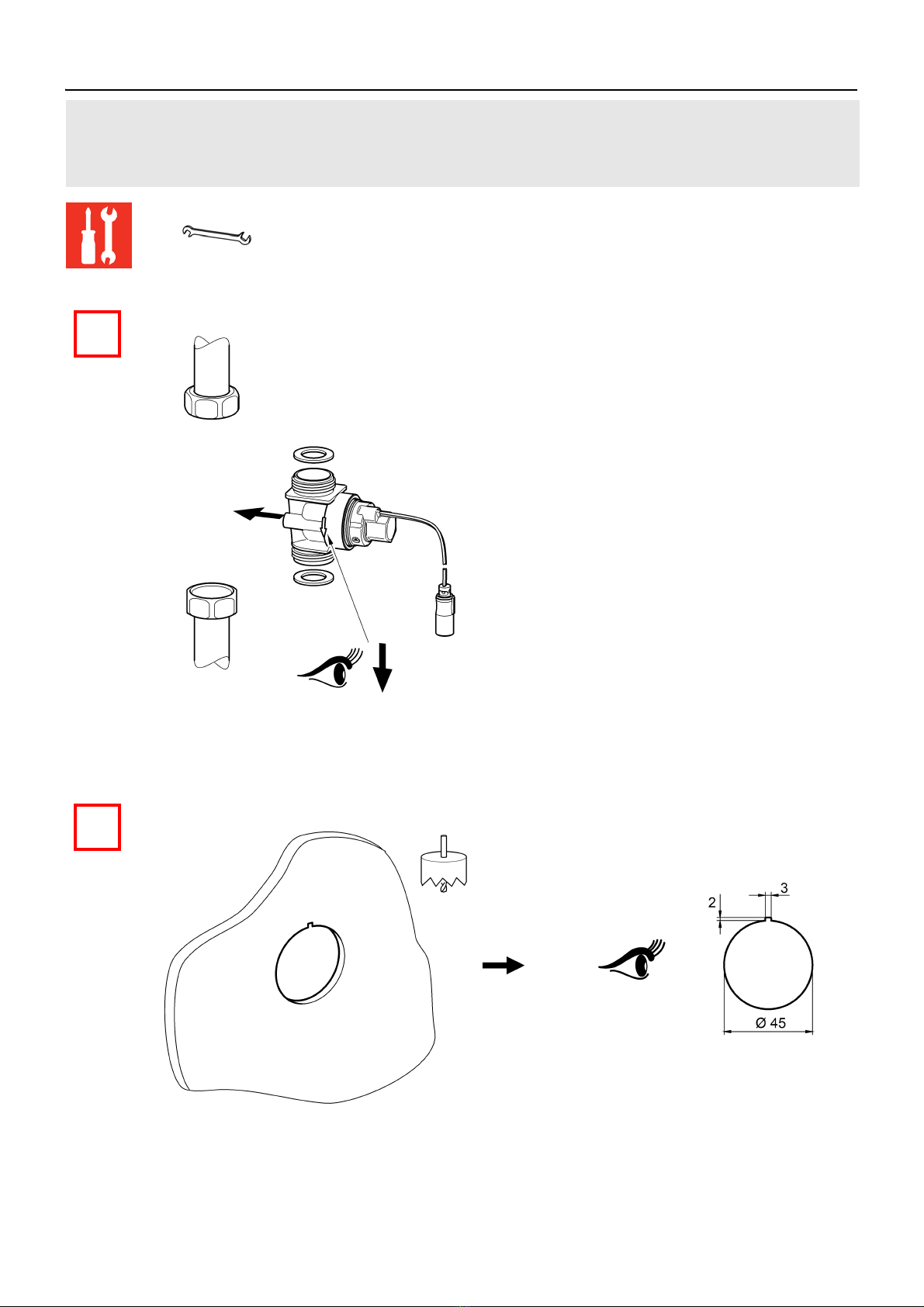

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL Montaż FI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

30 mm

50 mm

- 9 -

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm

4.1

4.2

4.3

ZMI_001_2030062315-F5EV1013_#SALL_#SAQU_#V3.fm

- 10 -

IIIIII
