Franke F3 Series User guide

ELEKTRONIK-

THERMOSTATBATTERIE

F3ET1002 | 2030032506

PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Elektronische Armatur | MODELRANGE : F3 | LIFECYCLE : Neu

F3E-Therm Thermostatbatterie DN 15 zur Aufputzmontage mit arretierbarem Schwenkauslauf, für Waschanlagen.

Opto-elektronisch gesteuert, Auslösung über Handreflexion.

Thermostat mit Metallgriff mit einstellbarem und verdrehsicherem Temperaturanschlag. Mit Möglichkeit der manuellen thermischen

Desinfektion.

Zum Anschluss an Warm- und Kaltwasser.

Steuerelektronik, Magnetventilkartusche, 6 V Lithium Batterie (CR-P2) und Sensor im Ganzmetallgehäuse, Messing poliert

verchromt.

Laminarstrahlregler mit integriertem Durchflussmengenregler.

Mit verstellbaren Anschlüssen mit Rückflussverhinderern, Sieben und Schraubrosetten.

Mit Möglichkeit der Parametrierung und Kommunikation über optionale bidirektionale Fernbedienung.

Integrierte Steuerfunktionen:

- Hygienespülung (30 Sekunden), 24 Stunden nach letzter Betätigung

- Sicherheitsabschaltung bei Dauerreflexion

- Speicherung von Statistikdaten

Zusatzfunktionen über optionale bidirektionale Fernbedienung:

- Einstellung der Fließzeit (1 - 255 Sekunden)

- Einstellung Intervallzeit (1 - 255 Stunden) und Spülzeit (1 - 255 Sekunden) für Hygienespülung

- Deaktivierung der Hygienespülung

- Statistikdaten anzeigen, speichern und übertragen auf PC

Ausladung: 190 mm

Strahlwinkel: 20°

Mindestfließdruck: 1,0 bar

Volumenstrom: 6,0 l/min bei 3 bar Fließdruck

Fließzeit: 10 s

Anschlussspannung: 6 V Lithium Batterie (CR-P2)

Leistungsaufnahme: 1,5 W

Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-30

Schutzart: IP 59K

TECHNISCHE DATEN

Bruttogewicht 4,20 kg

Nettogewicht 3,90 kg

Drucklos nein

Funktionsprinzip elektronisch selbstschließend

Nennweite DN 15

Material Gehäuse Messing

Mindestfließdruck 1.00 bar

Art der Mischung mit Thermostat

Anschlussspannung BATTERY-6-V

Oberflächenbehandlung Gehäuse verchromt

Thermische Desinfektion manuelle thermische Desinfektion

Typ des Sensors OPTO-ELEC-SENSOR

Art der Wascharmatur Wandarmatur

Volumenstrom bei 3 Bar 0,10 l/s

Voreinstellung Hygienespülung 24 Stunden nach der letzten Betätigung

Material Armatur Messing

Stromverbrauch 1,5

Schutzart IP 59K

Sicherheitsabschaltung YES

Schallschutz nein

Ausladung Des Auslaufs 190,00 mm

Oberflächenbehandlung verchromt

Art der Montage Wandmontage

Voreinstellung Fließzeit 10 s

Einstellbare Fließzeit ja

Maximale Fließzeit 255 s

Minimale Fließzeit 1 s

Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-30

ELEKTRONIK-

THERMOSTATBATTERIE

F3ET1002 | 2030032506

PRODUKTGRUPPE : Wascharmaturen | ARTIKELFAMILIE : Elektronische Armatur | MODELRANGE : F3 | LIFECYCLE : Neu

ZUBEHÖR

FERNBEDIENUNG

2030036654

FERNBEDIENUNG

2030036849

ERSATZTEIL

BATTERIEFACH

2000109466

MAGNETVENTILKARTUSCHE

2030003033

Franke Water Systems | ws-info.de@franke.com | www.franke.de | 2018-05-30

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm / 14.11.16

F3ET1001 F3ET1002 F3ET1003

2030032507 2030032506 2030026612

7612982239571 7612982233371 7612982226892

DE Montage- und Betriebsanleitung Elektronik-Thermostatbatterie

EN Installation and operating instructions Electronic thermostatic mixer

FR Notice de montage et de mise en service

ES Instrucciones de montaje y servicio Batería de termostato con sistema

electrónico

IT Istruzioni per il montaggio e l'uso

NL Montage- en bedrijfsinstructies

PL Instrukcja montażu i obsługi Elektroniczna bateria termostat

SV Monterings- och driftinstruktion

CS Návod pro montáž a provoz

FI Asennus- ja käyttöohje

RU Инструкция по монтажу и вводу в эксплуатацию

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm

- 2 -

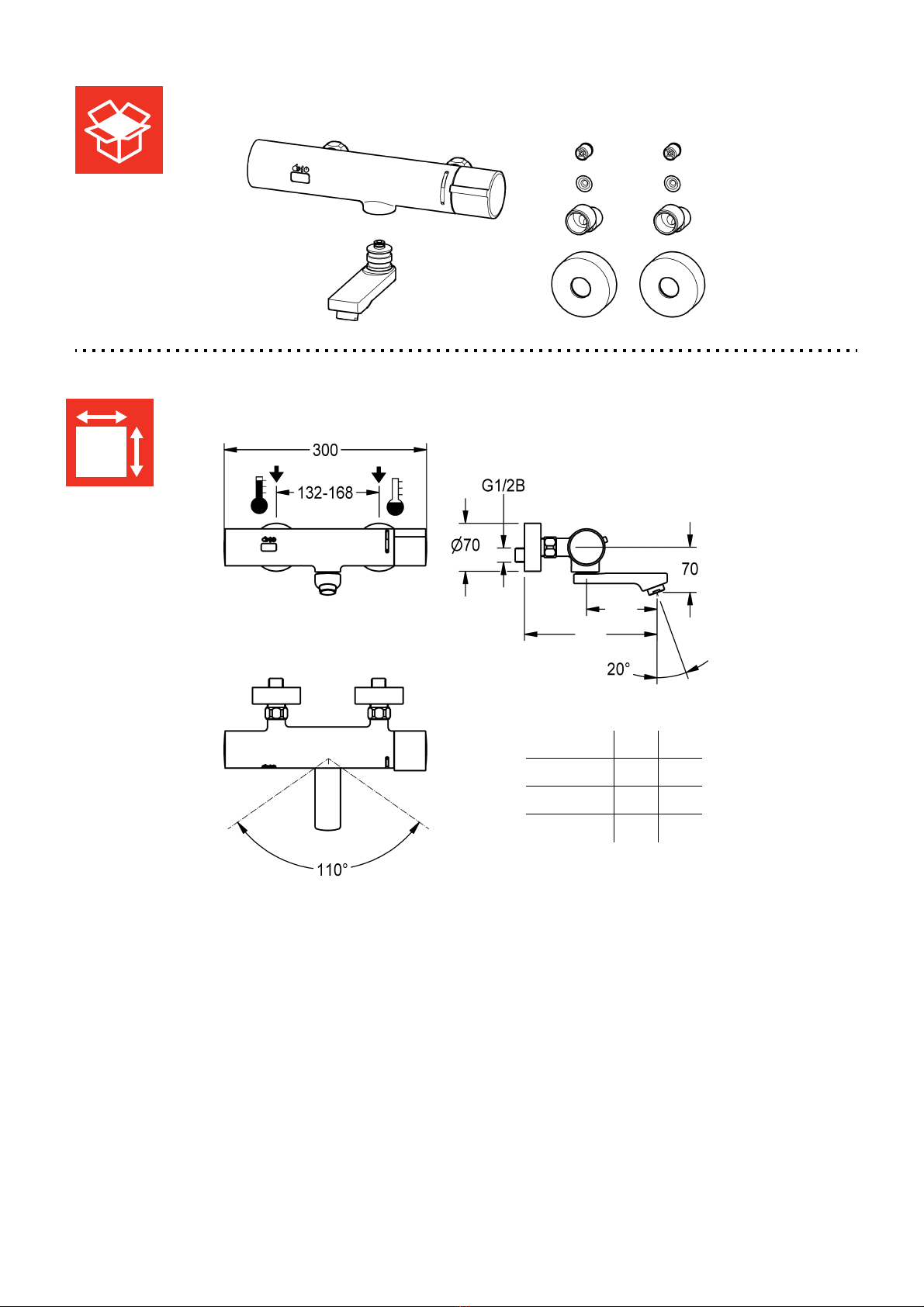

F3ET1001 40 130

F3ET1002 100 190

F3ET1003 160 250

- 3 -

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm

Installation and operating

instructions

Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

►Before installing flush piping system! ►Vor Installation Rohrleitungen gemäß

spülen!

►After completing the installation, set the

temperature limiter!

►Nach erfolgter Montage die

Temperaturbegrenzung einstellen!

►The fitting must be operated only with

original mesh filters and return flow

inhibitors!

►Armatur nur mit original Sieben und

Rückflussverhinderern betreiben!

►The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

►In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

Technical data Technische Daten

►Minimum flow pressure 1.0 bar ►Mindestfließdruck 1,0 bar

►Maximum operating pressure 10 bar

►Recommended flow pressure 1-5 bar

►Volume flow at 3 bar flow pressure 6 l/min

►maximum operating temperature

- continuous operation 70° C

- short-term (<10 min) 80° C

►Flow duration 10 s einstellbar

►Type of protection IP 59K

►Voltage supply with lithium battery CRP2

6 V DC

►Maximaler Betriebsdruck 10 bar

►Empfohlener Fließdruck 1-5 bar

►Volumenstrom bei 3 bar Fließdruck 

6 l/min

►maximale Betriebstemperatur

- Dauerbetrieb 70° C

- Kurzzeit (<10 min) 80° C

►Fließzeit 10 s einstellbar

►Schutzart IP 59K

►Spannungsversorgung mit Lithium

Batterie CRP2 6 V DC

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm

- 4 -



Instrukcja montażu i obsługi



Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

►Przed instalacjąprzepłukaćrury! ►Spola igenom rörledningarna före

installation!

►Po zakończeniu montażu ustawić

ograniczenie temperatury!

►När monteringen har gjorts skall

temperaturbegränsningen ställas in!

►Armatury należy używaćwyłącznie z

oryginalnymi sitkami i zaworami zwrotnymi!

►Använd armaturen endast med originalsilar

och originalåterflödesförhindrare!

►Armaturęnależy poddawaćregularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

►Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar

►Maksymalne ciśnienie robocze 10 barów ►Maximalt drifttryck 10 bar

►Zalecane ciśnienie przepływu 1,5 barów ►Rekommenderat hydrauliskt tryck 1-5 bar

►Objętościowe natężenie przepływu przy

ciśnieniu 3 barów 6 l/min

►Volymström vid 3 bar hydrauliskt tryck 

6 l/min

►Maksymalna temperatura eksploatacji ►Maximal driftstemperatur

- Praca sta

a 70° C - Kontinuerlig drift 70° C

- Czas krótki (<10 min) 80° C - Kort tid (< 10 min) 80° C

►Czas przepływu 10 s z możliwością

ustawienia

►Flyttid 10 s inställbar

►Rodzaj ochrony IP 59K ►Skyddsklass IP 59K

►Zasilanie elektryczne bateriąlitowąCRP2

6 V DC

►Spänningsförsörjning med litiumbatteri

CRP2 6 V DC

- 5 -

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm

Notice de montage et de mise en

service



Návod pro montáž a provoz

Remarques importantes Důležité pokyny

►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!

►Une fois le montage terminé, régler la

limitation de température !

►Po provedené montáži nastavit omezení

teploty!

►Ne faire fonctionner la robinetterie qu'avec

les filtres et clapets de non retour d'origine !

►Provozovat armaturu jen s originálními sít-

ky a zařízeními proti zpětnému toku!

►En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

►V závislosti na kvalitěvody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

Données techniques Technické údaje

►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar

►Maximální provozní tlak 10 bar

►Doporučený průtočný tlak 1-5 bar

►Průtok při průtočném tlaku 3 bar 6 l/min

►Maximální provozní teplota

- Doba provozu 70° C

- Krátký čas (< 10 min.) 80° C

►Doba průtoku nastavitelná 10 s

►Krytí IP 59K

►Napájení lithiovou baterií CRP2 6 V DC

►Pression de service maximale 10 bars

►Pression dynamique recommandée

1-5 bars

►Débit volumique pour 3 bars de pression

dynamique 6 l/min

►Température de fonctionnement maximale

- Fonctionnement continu 70° C

- Courte période (< 10 min) 80° C

►Durée d'écoulement 10 s réglable

►Type de protection IP 59K

►Alimentation en tension avec pile au lithium

CRP2 6 V DC

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm

- 6 -

Instrucciones de montaje y

servicio



Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!

►¡Ajuste el límite de temperatura tras

realizar el montaje!

►Säädä asennuksen jälkeen lämpötilan

rajoitus!

►¡La grifería debe hacerse funcionar

únicamente con los tamices y las válvulas

antiretorno originales!

►Käytä varusteet vain alkuperäisten sihtien

ja takaisinvirtauksen eston kanssa!

►En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el

mantenimiento de la grifería a intervalos

regulares.

►Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

Datos técnicos Tekniset tiedot

►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar

►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar

►Presión de flujo recomendada 1-5 bares ►Suositeltava virtauspaine 1-5 bar

►Flujo volumétrico con 3 bares de presión

de flujo 6 l/min

►Tilavuusvirta 3 barin virtauspaineella 

6 l/min

►Temperatura de servicio máxima ►Maksimaalinen käyttölämpötila

- Funcionamiento continuo 70° C - Jatkuva käyttö 70° C

- Tiempo breve (< 10 min) 80° C - Lyhyt aika (<10 min) 80° C

►Tiempo de corriente 10 s ajustable ►Juoksuaika 10 s säädettävissä

►Modo de protección IP 59K ►Suojaustapa IP 59K

►Alimentación de corriente con batería de li-

tio CRP2 6 V DC

►Jännitteensyöttö litiumparistolla CRP2

6 V DC

- 7 -

ZMI_001_2030032507-F3ET1001_#SALL_#AQU_#V1.fm

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу вэксплуатацию

Avvertenze importanti Важные указания

►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!

►Una volta terminata l'installazione, impo-

stare la limitazione di temperatura!

►Послемонтажа отрегулировать

температурный предел!

►Utilizzare la rubinetteria esclusivamente

con i filtri e le valvole antiriflusso originali!

► Эксплуатировать арматуру только с

оригинальными фильтрами иклапанами

обратного течения!

►Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► Арматуру необходимо регулярно

чистить иобслуживать взависимости от

качества воды, местных условий и

действующих вместе эксплуатации

предписаний.

Specifiche tecniche Технические характеристики

►Pressione idraulica min. 1,0 bar

►Pressione di esercizio max. 10 bar

►Pressione idraulica consigliata 1-5 bar

►Portata volumetrica a 3 bar di pressione

idraulica 6 l/min

►Temperatura massima di esercizio

- Funzionamento continuo 70 °C

- Brevemente (<10 min) 80 °C

►Durata di flusso impostabile da 10 s

►Tipo di protezione IP 59K

►Alimentazione di tensione con batteria al

litio CRP 2 di 6 V DC

► Минимальный гидравлический напор

1,0 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

1-5 бар

►Объёмныйрасход при гидравлическом

напоре 3 бар 6 л/мин

►

аксимальная рабочая температура

-Непрерывный режим работы 70 °C

-Короткое время (<10 мин) 80 °C

►

Время протекания

15 сек. регулируемое

►Видзащиты IP 59K

► Источник питания - литиевая батарея

CRP 2 6 Впостоянного тока

Other manuals for F3 Series

This manual suits for next models

Table of contents

Other Franke Plumbing Product manuals

Franke

Franke SIRIUS BS351 User manual

Franke

Franke F3SM1002 User manual

Franke

Franke F3EV1013 User manual

Franke

Franke RODX627H User manual

Franke

Franke ACXX2009 User manual

Franke

Franke F5 Series User manual

Franke

Franke Protronic-S AQUA131 2000067774 User manual

Franke

Franke URBAN UBG 610-56 User manual

Franke

Franke F5 Series User manual

Franke

Franke MIRANIT F5 User manual

Franke

Franke PWC3O0002 User manual

Franke

Franke F5 F5ET2009 User manual

Franke

Franke 7612982239618 User manual

Franke

Franke SIRIUS SIRW770 User manual

Franke

Franke F5 Series User manual

Franke

Franke F3 ACSM2002 User manual

Franke

Franke F3SM2004 User manual

Franke

Franke F4LT1002 User manual

Franke

Franke F5 F5ST2034 User manual

Franke

Franke AQFU0240 2030064986 User manual

Franke

Franke F5ET1019 User manual

Franke

Franke F5 F4ET1001 User manual

Franke

Franke AQUA203 User manual

Franke

Franke ATLAS NEO Manual

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

Kohler

Kohler K-6228 Installation and care guide

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Kohler

Kohler K-12183 Homeowner's guide

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Kohler

Kohler Centerset K-15240 Homeowner's guide

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual
