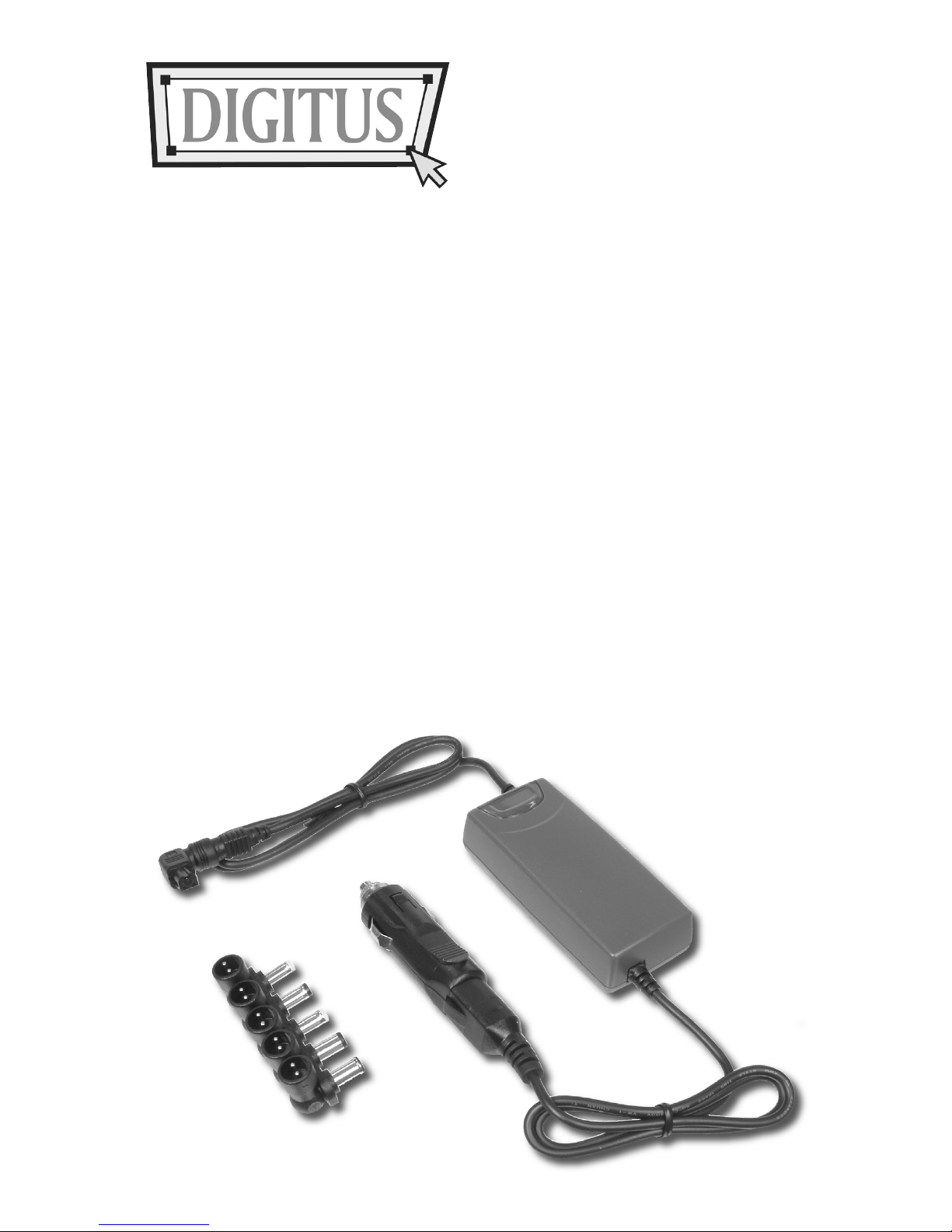

Digitus UNIVERSAL TRAVEL ADAPTER User manual
1
DA-10213 Rev. 1.2
User Manual
®
Italian
English
German
French
Spanish
TRAVEL
ADAPTERDC/DC
UNIVERSAL TRAVEL ADAPTER
2DA-10213 Rev. 1.2
DIGITUS vi ringrazia per aver acqui-
stato il Travel Adapter Auto/Aereo.
Questo dispositivo vi permetterà di
ricaricare il vostro notebook in sicu-
rezza tramite una presa standard da
12V DC quale può essere la presa
accendisigari della vostra automobi-
le, o presso la presa In Flight Seat
Power, disponibile sulla maggior
parte dei sedili degli aeromobili. Cont-
rollate con la vostra compagnia aerea
di fiducia la disponibilità di queste ul-
time. II Travel Adapter funziona nelle
modalità stand by, permettendovi
di ricaricare la batteria a notebook
spento, o in modalità work, mentre
utilizzate il vostro Computer portatile,
La temperatura ottimale di esercizio
del Travel Adapter va da 0°C a 40°C,
esponendo il dispositivo a tempera-
ture inferiori a 0°C non si otterrà la
massima efficienza di ricarica, men-
tre utilizzandolo sopra i 40° potrebbe
intervenire il blocco automatico per il
sovrariscaldamento. In questo caso
lasciare raffreddare alcuni minuti il
dispositivo prima di riutilizzarlo. Non
posizionate lo stesso a contatto con
materiali danneggiabili dal calore.
3
DA-10213 Rev. 1.2
PROCEDURE PER IL SET UP
1. Assicuratevi della compatibilità del vostro notebook tramite la lista
allegata.
2. Accertate la tensione di ricarica della batteria del vostro notebook,
consultando il manuale di istruzioni fornitevi dal produttore. (Nel
caso non fosse possibile, sulla scocca della batteria è comunque
presente un riferimento con il voltaggio di ricarica).
3. Accertatevi della potenza massima richiesta dal vostro notebook
sia inferiore a 72W.
4. La polarità positiva è situata sul connettore coassiale interno.
5. Selezionare il fusibile adatto alla tensione di ricarica della batteria.
(Viola 15V, Blu 16V, Rosso 18V, Verde 19V, Nero 20V, Arancio
24V)
e introdurlo nell‘apposito slot presente su il dispositivo,
assicurandosi che sia introdotto fino al fermo del fusibile stesso.
6. Selezionare la tip adatta al vostro notebook, tramite la lista delle
compatibilità fornita nella confezione. (A 6.5mm x 4.5mm, B 6.3mm
x 3.0mm, C 5.5mm x 2,5 mm, D 5,5mm x 2.1mm, E 4.75mm x
1.7mm, F per la maggior parte dei modelli Dell, G per tutti i modelli
Apple).
7. Dopo aver selezionato la tip corretta, connetterla allo spinotto
facendo attenzione a non forzare l‘introduzione della stessa, (la clip
presente sullo spinotto, deve accogliere il ritaglio nella tip stessa).
4DA-10213 Rev. 1.2
8. Girare la chiave d‘accensione dell‘automobile sulla posizione „ac-
cessori“ per fornire corrente al dispositivo accendisigari.
NOTA: In alcuni modelli di auto non è necessario girare la chiave sulla
posizione „accessori“ per fornire energia alla presa accendisigari.
9. Rimuovere l‘accendisigari e inserire il terminale apposito
dell‘adattatore nella presa.
10.II led verde sul dispositivo si accenderà, questo vuol dire che la
connessione é stata eseguita in modo corretto e il vostro adattato-
re é pronto per essere utilizzato.
11.Se il led non si illumina, controllare tutte le connessioni ed ac-
certarsi che il fusibile relativo alla presa accendisigari presente
nell‘apposito vano dell‘auto non sia danneggiato o mancante. Nel
caso, consultate il libretto della vostra auto per la sostituzione.
12.Connettere il dispositivo alla presa di corrente presente sul vostro
notebook.
13.Potete ora iniziare ad utilizzare il vostro notebook o semplicemen-
te ricaricare la batteria.
ATTENZIONE!!! Non è consigliabile effettuare la ricarica o comunque
la connessione mentre si avvia il motore dell‘auto, in quanto questa
operazione può portare ad uno sbalzo di tensione che potrebbe cau-
sare un riavvio del sistema operativo del computer.
5
DA-10213 Rev. 1.2
UTILIZZO INFLIGHT SEAT
In caso di utilizzo del dispositivo sull‘aereomobile, rimuovere il connet-
tore per la presa accendisigari, premendo sull‘apposita clip zigrinata,
contemporaneamente tirare verso l‘esterno per liberare il connettore
tipo „air adapter“.
Connettere il dispositivo alla presa, accertandosi con il personale di
servizio che quest‘operazione (in caso di utilizzo „work“ a Computer
acceso) non interferisca con gli strumenti di bordo.
ATTENZIONE!!! In alcuni casi, soprattutto se ricaricate una batteria
completamente esaurita, il dispositivo può riscaldarsi. Ciò è normale:
evitare di posizionare l‘adattatore su materiali sensibili al calore o
sotto la luce solare diretta.
Ripetere i passi 5, 6, 7 e 8.
DISPOSITIVI DI SICUREZZA
• Protezione contro la sovracorrente
• Protezione contro la sovratensione
• Fusibile di protezione interno
• Dispositivo contro il sovrariscaldamento
• Protezione per cortocircuiti
CERTIFICAZIONI
• Soddisfa le specifiche FCC Class B
• Soddisfa le specifiche RTCA D0-160D (FAA EMI)
• CE
• E Mark
• UL,CUL,CSA
• TUV
• FAA
• ANSI,CISPR
6DA-10213 Rev. 1.2
DIMENSIONI E
CARATTERISTICHE TECNICHE
Tipologia Digital transmission signal
(efficienza oltre il 90%)
Unità principale 9,5 cm x 4,2cm x 2,10 cm
Cavo totale 130 cm
Peso 130g
Input 11-15 VDC , Max 30A , 80 Watt
Output Tip preselezionate da
15, 16, 18, 19, 20, 24 Volts
Corrente massima output 5 Amperè
Potenza massima output 72 Watts continui
ATTENZIONE!!!! L‘UTILIZZO DEL DISPOSITIVO DURANTE
LA GUIDA PUO´ PROVOCARE DISATTENZIONE CON
CONSEGUENTE POSSIBILITA‘ DI PROVOCARE INCIDENTI !!
Supporto tecnico
http://www.digitus.info
7
DA-10213 Rev. 1.2
User Manual
®
Italian
English
German
French
Spanish
TRAVEL
ADAPTERDC/DC
UNIVERSAL TRAVEL ADAPTER
8DA-10213 Rev. 1.2
DIGITUS would like to thank you for
purchasing the in-car / in-flight Travel
Adapter. This device will enable you
to recharge your notebook safely by
means of a standard 12V DC socket,
such as the cigarette lighter socket of
your car, or the In Flight Seat Power
socket fitted on most aircraft seats.
Check the availability of these sockets
with your preferred airline. The Travel
Adapter operates in stand-by mode,
enabling you to recharge the battery
with your notebook switched off, or in
work mode, while you are using your
portable computer. The optimum ope-
rating temperature of the Travel Ad-
apter ranges from 0°C to 40°C. If the
device is exposed to temperatures of
less than 0°C, it will not deliver maxi-
mum charging efficiency, and if used
at over 40°, the automatic cut-out
may trip due to overheating. Should
this happen, leave the device to cool
for a few minutes before re-using it.
Do not bring the device into contact
with materials that may be damaged
by exposure to heat.
9
DA-10213 Rev. 1.2
SET UP PROCEDURE
1. Consult the enclosed list to make certain that your notebook is
compatible.
2. Check the recharging voltage of the battery of your notebook, by
consulting the manufacturer‘s instruction manual. (Should this not
be possible, the recharging voltage is marked on the body of the
battery).
3. Make certain that the maximum power required by your notebook
is less than 72W.
4. The positive pole is located on the internal coaxial connector.
5. Select the right fuse for the recharging voltage of the battery
(Purple 15V, Blue 16V, Red 18V, Green 19V, Black 20V, Orange
24V)
and fit it into the appropriate slot on the device, making sure that it is
pressed fully home.
6. Consult the compatibility list included in the pack to select the tip
that is best suited to your notebook, (A 6.5mm x 4.5mm, B 6.3mm
x 3.0mm, C 5.5mm x 2.5 mm, D 5.5mm x 2.1mm, E 4.75mm x
1.7mm, F for most Dell models, G for all Apple models).
7. Once you have selected the correct tip, connect it to the plug,
taking care not to force it (the clip on the plug has to clip into the
notch on the tip).
10 DA-10213 Rev. 1.2
8. Turn the car ignition key to the „accessories“ position to supply
current to the cigarette lighter.
NOTE: On certain models of car it is not necessary to turn the key to
the „accessories“ position to supply energy to the cigarette lighter.
9. Remove the cigarette lighter and insert the appropriate terminal of
the adapter in the socket.
10.The green LED on the device will light up: this means that the
connection has been made correctly and your adapter is ready for
use.
11.If the LED does not light up, check all the connections and make
certain that the fuse for the cigarette lighter socket in the car‘s fuse
box is not damaged or missing. If necessary, consult your car‘s
user manual for instructions on replacing it.
12.Connect the device to the socket on your notebook.
13.You can now start using your notebook or simply recharge the
battery.
WARNING!!! It is not advisable to recharge or connect your compu-
ter while starting the engine of the car, as this could cause a power
surge that may cause the computer‘s operating system to restart.
