Dell Dimension 2400 Series User manual
(Rev. 3/29/00) FILE LOCATION: D:\test\10MRDam1.fm
DELL CONFIDENTIAL - PRELIMINARY 4/14/00 ™
P/N 10MRD Rev. A01 April 2000
www.dell.com
!"#$
This document updates information contained in your Dell PowerEdge 2400 system
documentation.
When you install an 866-megahertz (MHz) processor on your Dell PowerEdge 2400
system, you must install an air baffle on the system’s terminator card for single-
processor configurations.
To install the air baffle on the terminator card, perform the following steps:
1. Remove the terminator card from the guide bracket assembly, as described in
your Dell PowerEdge 2400 Systems Installation and Troubleshooting Guide.

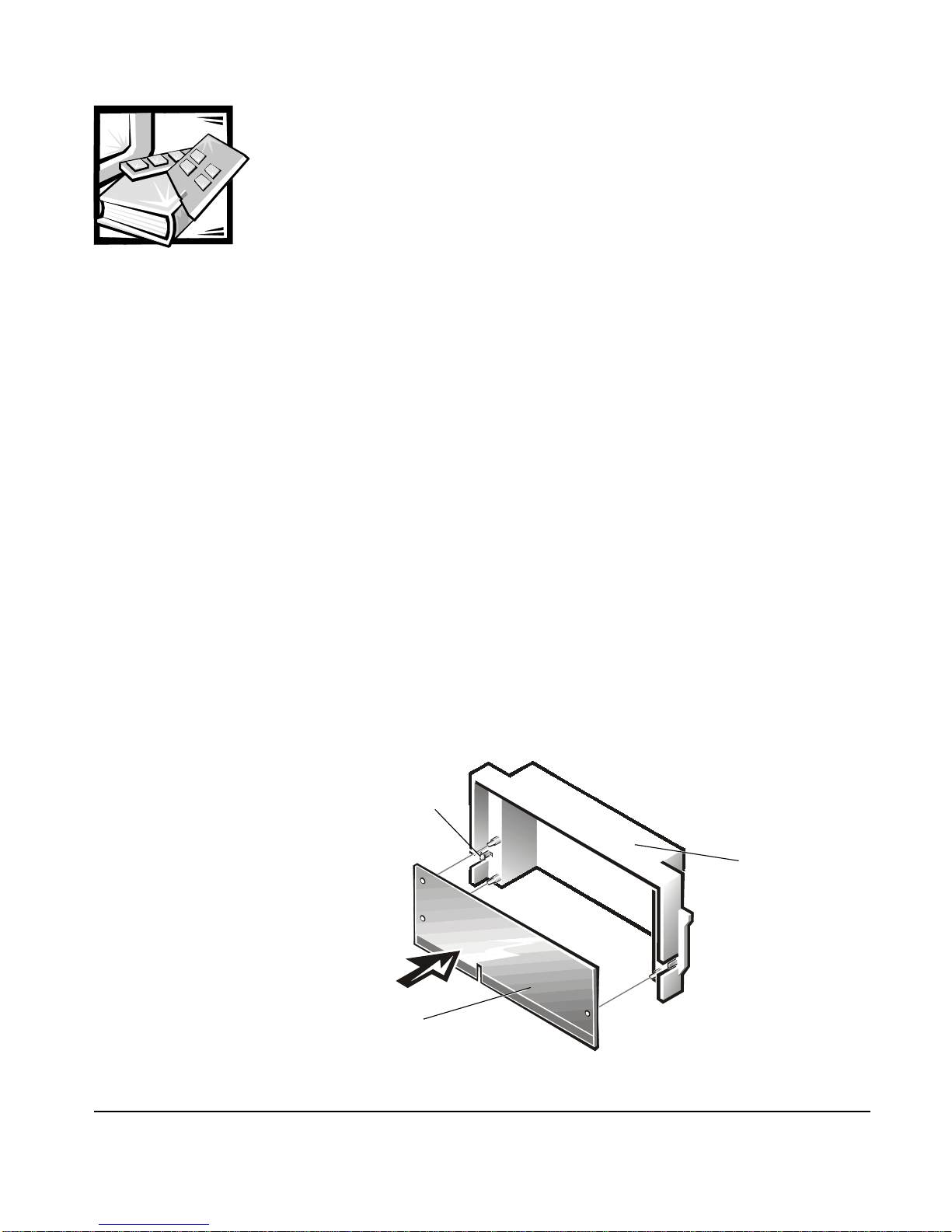

2. Line up the holes on the terminator card with the posts on the air baffle, as
shown in Figure 1-1.
air baffle
terminator card
retaining tab
(Rev. 11/3/98) FILE LOCATION: D:\test\10MRDam1.fm
DELL CONFIDENTIAL - PRELIMINARY 4/14/00
3. Press the terminator card firmly against the air baffle until the retaining tabs click
into place.
4. Return the terminator card with the air baffle to the guide bracket assembly, as
shown in Figure 1-2.
______________________________
Information in this document is subject to change without notice.
© 2000 Dell Computer Corporation. All rights reserved. Printed in the U.S.A.
Trademarks used in this text: Dell, the DELL logo, and PowerEdge are trademarks of Dell Com-
puter Corporation. Other trademarks and trade names may be used in this document to refer to
either the entities claiming the marks and names or their products. Dell Computer Corporation
disclaims any proprietary interest in trademarks and trade names other than its own.
guide bracket assembly
(Rev. 11/3/98) FILE LOCATION: D:\test\10MRDam1.fm
DELL CONFIDENTIAL - PRELIMINARY 4/14/00
www.dell.com
%
&'$$&'
%('')$'
!"#
Ce document met àjour les informations contenues dans la documentation de votre
système Dell PowerEdge 2400.
Lorsque vous installez un processeur de 866 megahertz (MHz) dans votre système
Dell PowerEdge 2400, vous devez installer une chicane d'air sur la carte de terminai-
son du système dans les configurations àprocesseur unique.
!""""
Pour installer cette chicane d'air sur la carte de terminaison, effectuez les étapes
suivantes :
1. Retirez la carte de terminaison du dispositif de support, comme décrit dans le
Guide d'installation et de dépannage des systèmes Dell PowerEdge 2400.
2. Alignez les trous sur la carte de terminaison avec les montants de la chicane d'air,
comme le montre la figure 2-1.
chicane d'air
carte de terminaison
languette de retenue
(Rev. 11/3/98) FILE LOCATION: D:\test\10MRDam1.fm
DELL CONFIDENTIAL - PRELIMINARY 4/14/00
3. Pressez fermement la carte de terminaison sur la chicane d'air jusqu'àce que les
languettes de retenue s'enclenchent avec un déclic.
4. Replacez la carte de terminaison munie de la chicane d'air sur le dispositif de
support, comme le montre la figure 2-2.
______________________________
Les informations contenues dans ce document sont sujettes à modification sans préavis.
© 2000 Dell Computer Corporation. Tous droits réservés. Imprimé aux U.S.A.
Marques utilisées dans ce texte : Dell, le logo DELL et PowerEdge sont des marques de Dell
Computer Corporation. D'autres marques et noms commerciaux peuvent être utilisés dans ce
document pour faire référence aux entités se réclamant de ces marques et de ces noms ou à
leurs produits. Dell Computer Corporation dénie tout intérêt propriétaire vis-à-vis des marques et
des noms commerciaux autres que les siens.
dispositif de support
(Rev. 11/3/98) FILE LOCATION: D:\test\10MRDam1.fm
DELL CONFIDENTIAL - PRELIMINARY 4/14/00
www.dell.com
*'+$'
!"# #
+'
Dieses Dokument enthält aktualisierte Informationen für das Dell PowerEdge 2400
System.
Bei der Installation eines 866-MHz-Prozessors in das Dell PowerEdge 2400 System
mußein Luftleitblech auf der Abschlußwiderstandskarte des Systems bei
Einzelprozessorkonfigurationen installiert werden.
#$%"&'('
Um das Luftleitblech auf der Abschlußwiderstandskarte zu installieren, führen Sie fol-
gende Schritte durch:
1. D i e A b s ch l u ßwiderstandskarte vom Führungsschienenbausatz, wie im Dell
PowerEdge 2400 Systeme Installations- und Fehlerbeseitigungshandbuch
beschrieben, entfernen.
2. Die Öffnungen in der Abschlußwiderstandskarte mit den Stiftenim Luftleitblech,
wie in Abbildung 3-1 gezeigt, ausrichten.
!!
Luftleitblech
Abschlußwiderstandskarte
Halteklammer
(Rev. 11/3/98) FILE LOCATION: D:\test\10MRDam1.fm
DELL CONFIDENTIAL - PRELIMINARY 4/14/00
3. Die Abschlußwiderstandskarte fest gegen das Luftleitblech drücken, bis die
Halteklammern richtig einrasten.
4. Die Abschlußwiderstandskarte mit dem Luftleitblech wieder am Führungsschie-
nenbausatz befestigen, wie in Abbildung 3-2 dargestellt.
!"#$#
______________________________
Irrtümer und technische Änderungen vorbehalten.
© 2000 Dell Computer Corporation. Alle Rechte vorbehalten. Gedruckt in den USA.
Warenzeichen in diesem Text: Dell, das DELL
-Logo und PowerEdge sind Warenzeichen der
Dell Computer Corporation. Alle anderen in dieser Dokumentation genannten Warenzeichen und
Produktbezeichnungen sind Eigentum der entsprechenden Hersteller und Firmen. Die
Dell Computer Corporation verzichtet auf alle Besitzrechte an Warenzeichen und
Handelsbezeichnungen, die nicht ihr Eigentum sind.
Führungsschienenbausatz
(Rev. 11/3/98) FILE LOCATION: D:\test\10MRDam1.fm
DELL CONFIDENTIAL - PRELIMINARY 4/14/00
www.dell.com
$,'-
$'
)$!"#
Este documento actualiza información contenida en la documentación del sistema
Dell PowerEdge 2400.
Cuando instale un procesador de 866 megahertz (MHz) en el sistema Dell
PowerEdge 2400, debe instalar un desviador de aire en la tarjeta terminadora del
sistema para configuraciones con un solo procesador.
)"*
Para instalar el desviador de aire en la tarjeta terminadora, realice los pasos
siguientes:
1. Desmonte la tarjeta terminadora del ensamblaje del soporte de guía, como se
describe en la Guía de instalación y solución de problemas de los sistemas Dell
PowerEdge 2400.
2. Alinee los agujeros de la tarjeta terminadora con los postes del desviador de aire,
como se muestra en la Figura 4-1.
%&'(
desviador de aire
tarjeta terminadora
lengüeta de retención
(Rev. 11/3/98) FILE LOCATION: D:\test\10MRDam1.fm
DELL CONFIDENTIAL - PRELIMINARY 4/14/00
3. Presione la tarjeta terminadora firmemente contra el desviador de aire hasta que
las lengüetas de retención emitan un chasquido al encajar en su sitio.
4. Regrese la tarjeta terminadora con el desviador de aire al ensamblaje del soporte
de guía, como se muestra en la Figura 4-2.
%')
______________________________
La información contenida en este documento puede modificarse sin aviso previo.
© 2000 Dell Computer Corporation. Quedan reservados todos los derechos. Impreso en los
EE.UU.
Marcas comerciales utilizadas en este texto: Dell, el logotipo DELL y PowerEdge son marcas
comerciales de Dell Computer Corporation. Otras marcas y otros nombres comerciales pueden
utilizarse en este documento para hacer referencia a las entidades que los poseen o a sus
productos. Dell Computer Corporation renuncia a cualquier interés sobre la propiedad de marcas
y nombres comerciales que no sean los suyos.
ensamblaje del soporte de guía
