Dell OptiPlex FX160 User manual

About Warning

WARNING: A WARNING indicates a potential for property damage, personal injury,

or death.

CAUTION: Turn off the computer and monitor before starting. Remove all cables from the

chassic and from the cable management slot of the monitor.

NOTE: The counter balance utilizes the Dell™ Soundbar mounting brackets on the monitor.

The mounting bracket utilizes the cable management slot on the Dell monitor.

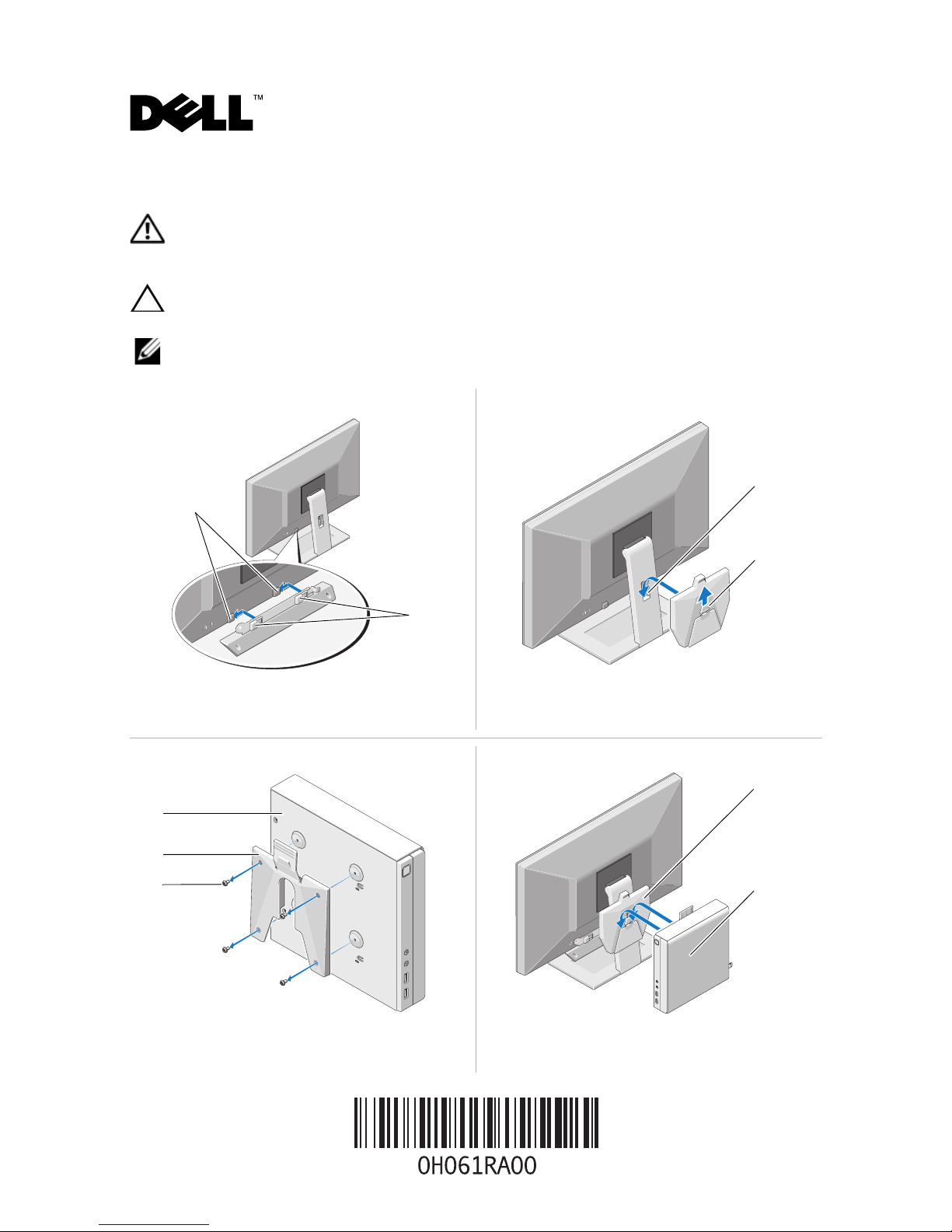

Mounting Counter Balance to the Monitor Mounting the Bracket to the Monitor

1 Dell Soundbar

mounting bracket

2 counter balance

alignments notches

1 cable management slot 2 handle

Mounting the Chassis to the Plate Mounting the Chassis to the Monitor

1 Chassis 2 chassis

mounting plate

3 M4 screws (4) 1 bracket mounted to

monitor stand

2 chassis with mounting

plate attached

February 2009

____________________

Information in this document is subject to change without notice.

Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc.

is strictly forbidden.

Trademarks used in this text: Dell, the DELL logo, and OptiPlex are trademarks of Dell Inc.

Other trademarks and trade names may be used in this document to refer to either the entities claiming the

marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and trade

names other than its own.

WARNING: Before mounting the chassis to the monitor, ensure that

none of the vents (OptiPlex™ FX160/160 has ventilation on four of the six

primary surfaces) are blocked on the system.

CAUTION: Before installing your computer in an enclosure,

read the safety instructions that shipped with your computer.

Thermal Restrictions

There must be at least 1 inch (25.4mm) clearance at the back of the chassis

for optimal system cooling.

WARNING: Chassis front face should not

be placed in the up or down position.

Removing Chassis From Monitor Bracket Removing Counter Balance From Monitor

CAUTION: Before removing the counter

balance, ensure the chassis is removed

from the monitor bracket.

1 release tab 2 chassis 1 mounting slots 2 release tab

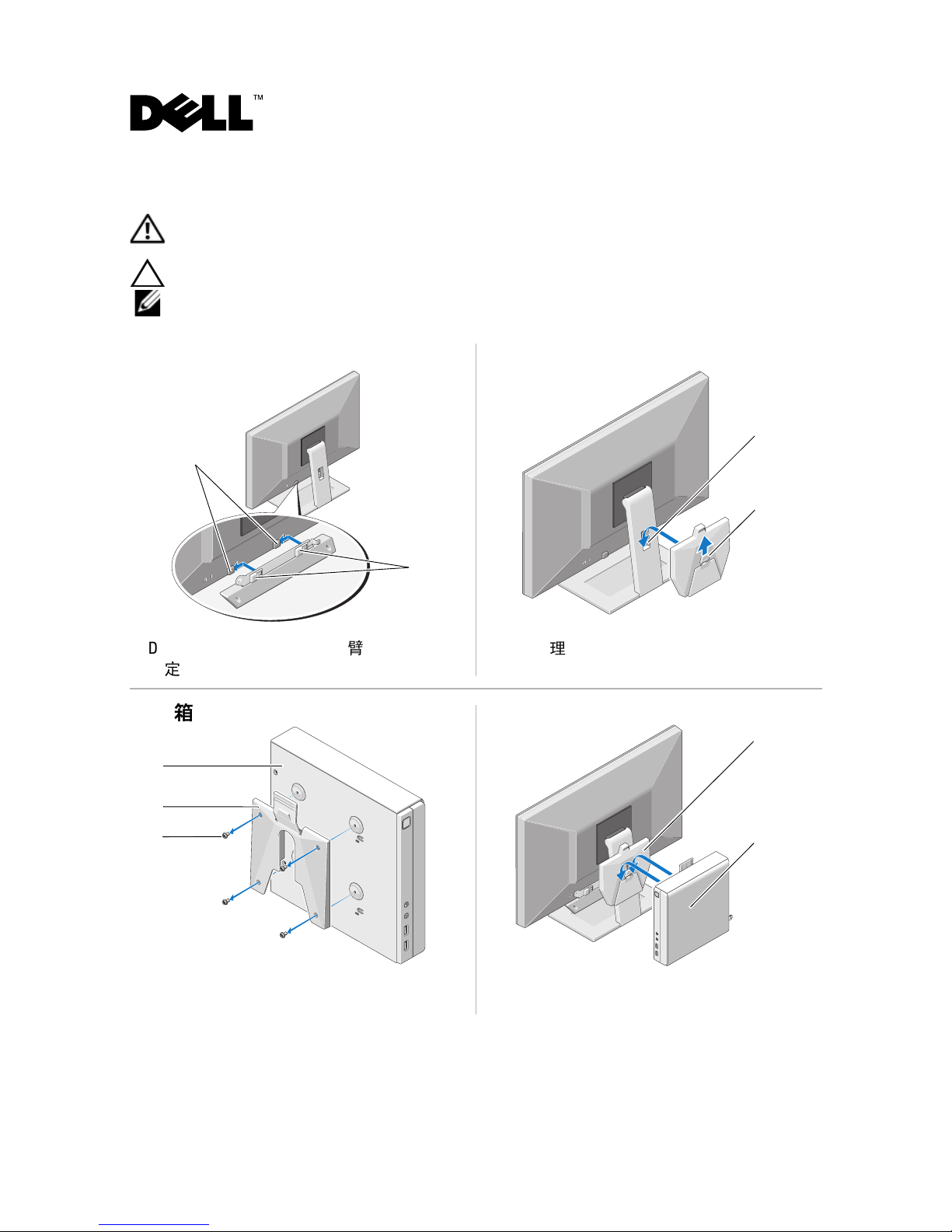

关于警告

警告：

“警告”表示可能会造成财产损失、人身伤害甚至死亡。

小心：

开始前关闭计算机和显示器。从机箱和显示器的电缆管理插槽拔下所有电缆。

注：

平衡臂利用了显示器上的 Dell™ Soundbar 固定支架。固定支架利用了戴尔显示器上

的电缆管理插槽

将平衡臂安装到显示器上将支架安装到显示器上

Dell Soundbar

固定支架

平衡臂定位闩锁 1

电缆管理插槽 2

把手

将机箱安装到固定板上将机箱安装到显示器上

1机箱 2机箱固定 3M4螺钉 (4) 1 安装到显示器支架

的支架

2带有固定的机箱

____________________

本说明文件中的信息如有更改，恕不另行通知。

未经 Dell Inc. 书面许可，严禁以任何形式复制这些材料。

本文中使用的商标：Dell、DELL 标和 OptiPlex 是Dell Inc. 的商标。

本说明文件中述及的其它商标和商品名称是指拥有相应标记和名称的公司或其制造的产品。

Dell Inc. 对其它公司的商标和产品名称不拥有任何所有权。

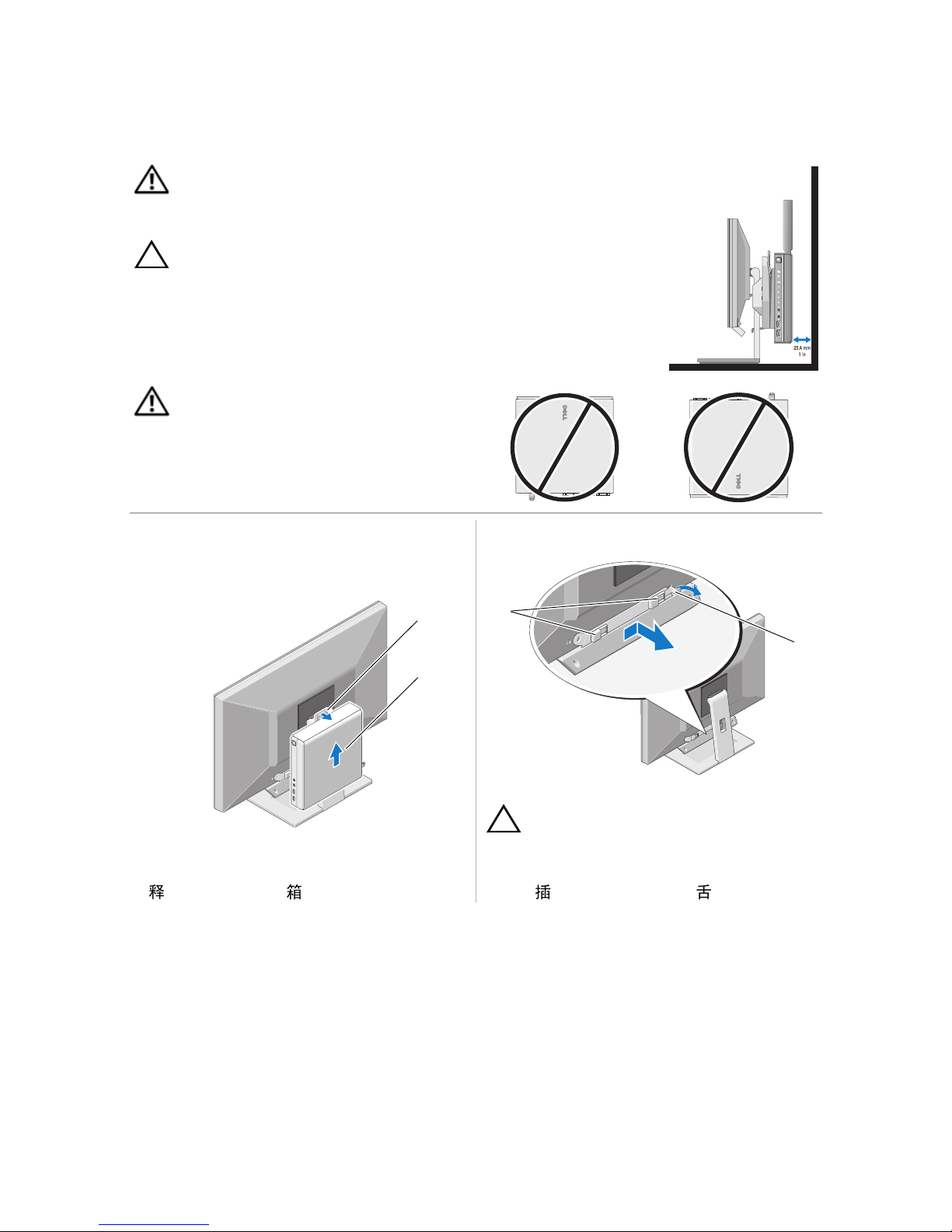

警告：

在将机箱安装到显示器前，请确保系统上的任何通风孔

（OptiPlex™FX160/160 在6个主表面中的 4个上具有通风装置）均

未阻塞。

小心：

在将计算机安到机壳中之前，请阅读计算机附带

的安全说明。

散热限制

机箱后部必须至少保留 1英寸（25.4 毫米）的空隙以达到最佳系统冷却

效果。

警告：

机箱正面不应向上或向下放置。

从显示器支架上卸下机箱从显示器上卸下平衡臂

小心：

在卸下平衡臂前，请确保已从

显示器支架上卸下机箱。

释放卡舌 2

机箱 1

固定插槽 2

释放卡舌

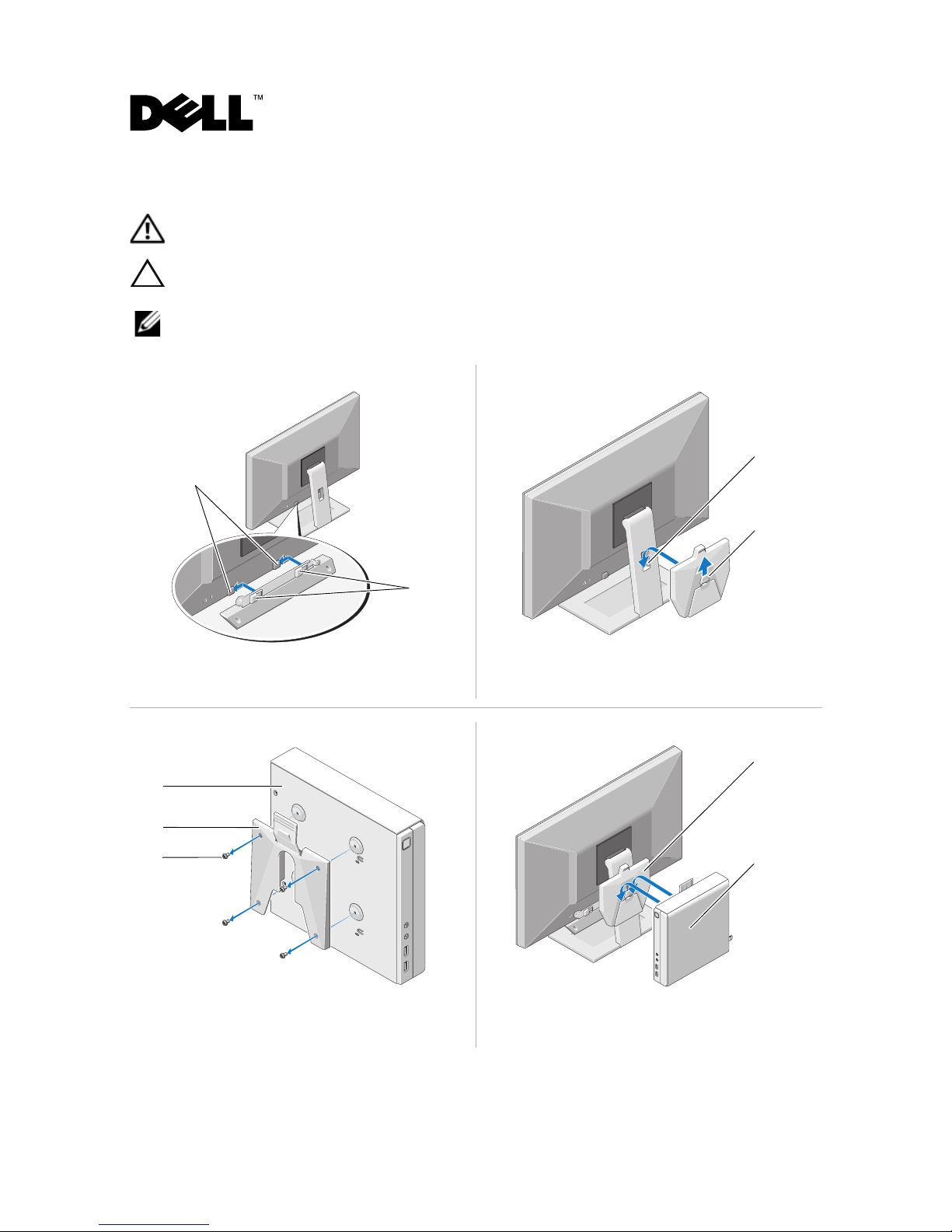

關於警告

警告：

「警告」表示有可能會導致財產損失、人身傷害甚至死亡。

警示：

開始前請先關閉電腦與顯示器電源。拔掉機箱及顯示器纜線管理插槽中所有的

纜線。

註：

平衡架需安裝至顯示器上的 Dell™ Soundbar 固定托架。固定托架則安裝至 Dell 顯示

器上的纜線管理插槽。

將平衡架安裝至顯示器將固定托架安裝至顯示器

1Dell Soundbar

固定托架

2平衡架定位槽口 1纜線管理插槽 2手柄

將機箱安裝至固定板上將機箱安裝至顯示器上

1機箱 2機箱固定板 3M4 螺 (4) 1固定托架與顯示器

支架連接示意圖

2固定板與機箱連接

示意圖

____________________

本文件中的資訊如有更改，恕不另行通知。

未經 Dell Inc. 的書面許可，嚴格禁止以任何形式複製這些內容。

本文中使用的商標 Dell、DELL 徽標和 OptiPlex 是Dell Inc. 的商標。

本說明文件中使用的其他商標及商品名稱，係指擁有這些商標及商品名稱的公司或其製造的產

品。Dell Inc. 對本公司之外的商標和產品名稱不擁有任何專有權益。

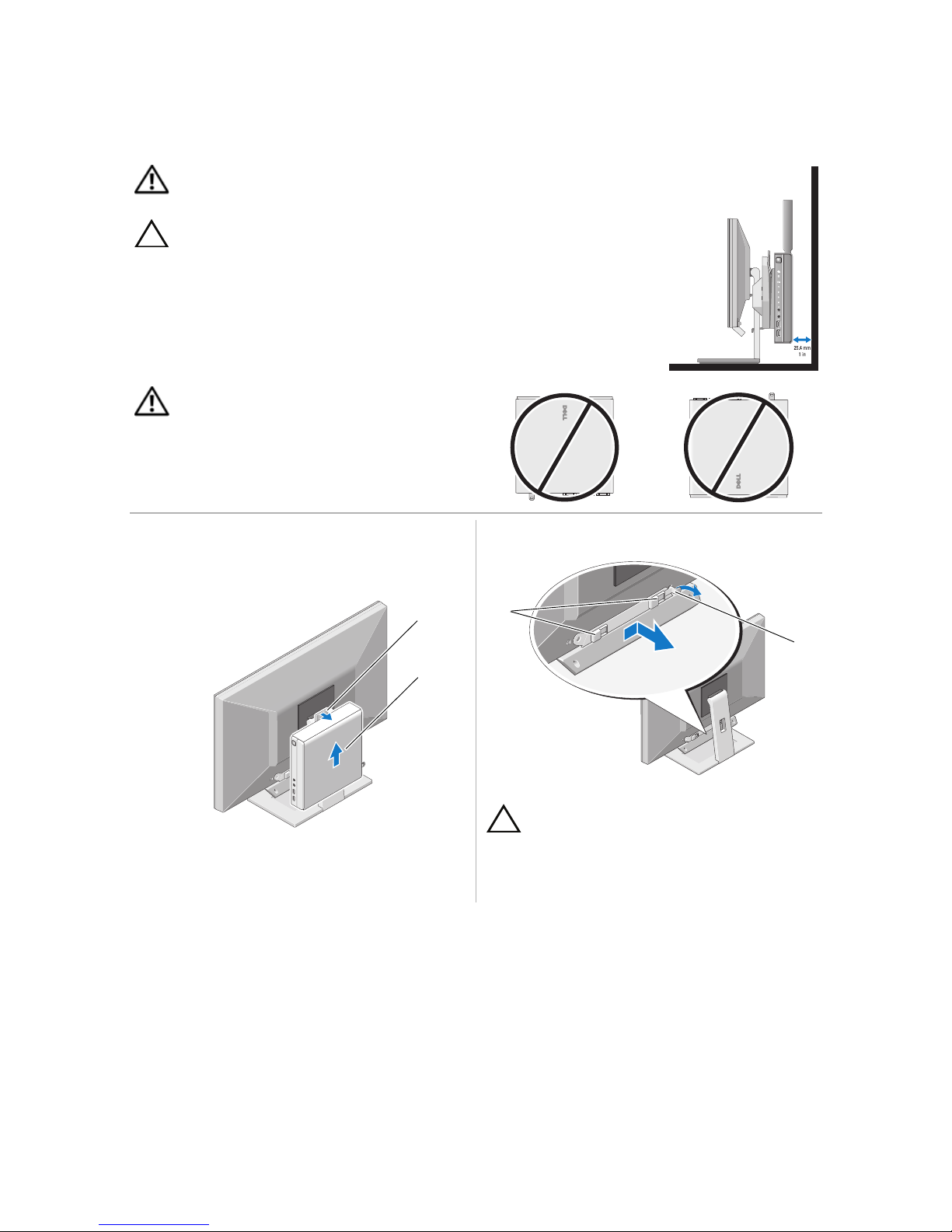

警告：

將機箱裝至顯示器前，請先確定系統的通風孔 (OptiPlex™

FX160/160 機箱六面內其中四面設有通風孔 ) 皆未被擋住。

警示：

將電腦安裝封閉環境中之前，請閱讀電腦隨附的

安全說明。

散熱限制

機箱背面必須預留 1 英吋 (25.4 公釐 ) 以上的間隙，以利系統冷卻。

警告：

機箱正面勿朝上或朝下

放置。

將機箱從顯示器托架卸下將平衡架從顯示器卸下

警示：

拆卸平衡架前，請檢查機箱是

否已從顯示器托架上卸下。

1釋放彈片 2機箱： 1固定插槽 2釋放彈片

À propos de l'avertissement

AVERTISSEMENT : un AVERTISSEMENT vous indique un risque d'endommagement

du matériel, de blessure corporelle ou de mort.

PRÉCAUTION : avant de commencer, éteignez l'ordinateur et le moniteur. Retirez tous les

câbles du châssis et de la fente de gestion des câbles du moniteur.

REMARQUE : le contrepoids utilise les montages métalliques de la barre de son Dell™ sur le

moniteur. Le montage métallique utilise la fente de gestion des câbles du moniteur Dell.

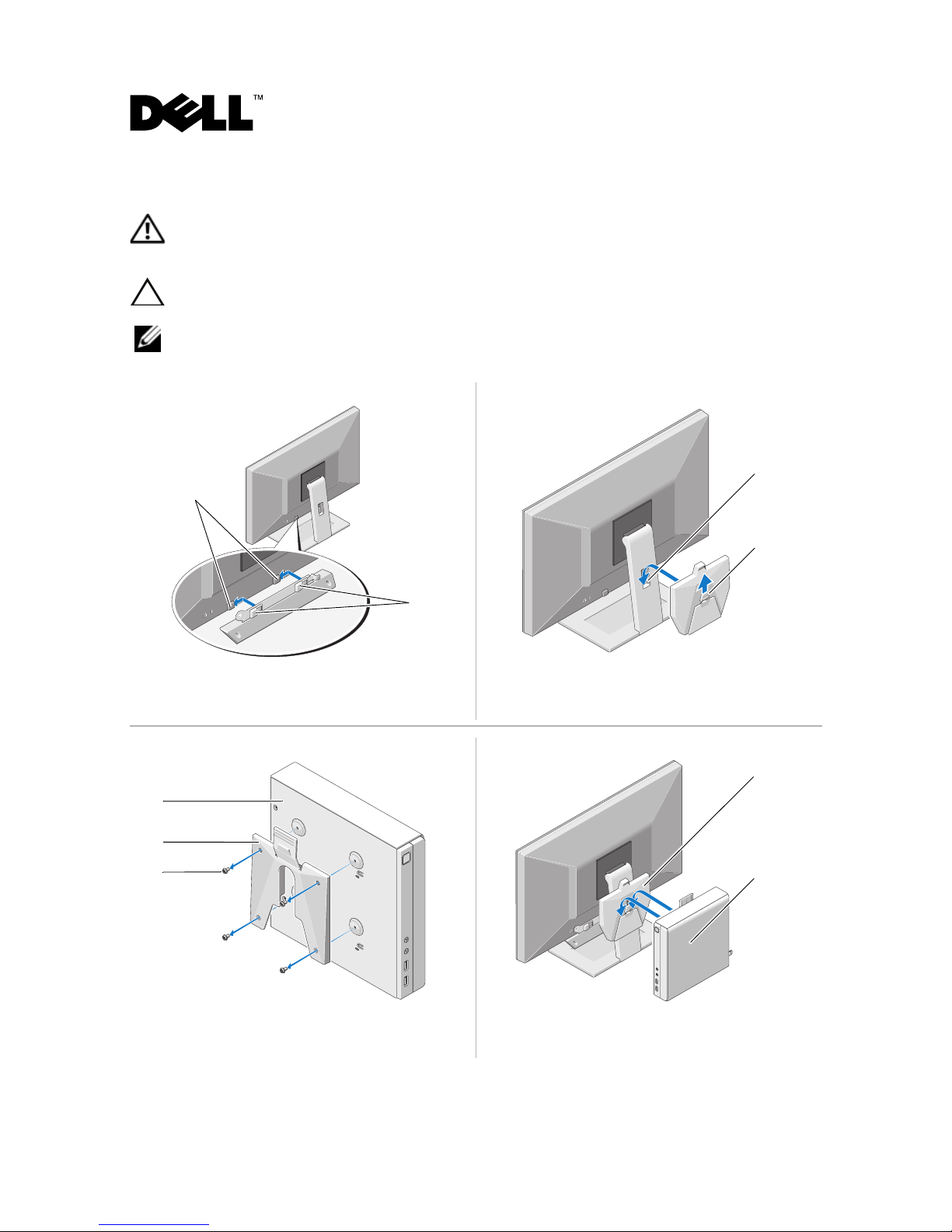

Montage du contrepoids sur le moniteur Montage du support sur le moniteur

1 Montage métallique de

la barre de son Dell

2 Encoches d'alignement

du contrepoids

1 Fente de gestion des

câbles

2 Poignée

Montage du châssis sur la plaque Montage du châssis sur le moniteur

1 Châssis 2 Plaque de

montage du

châssis

3 Vis M4 (4) 1 Support monté sur le

socle du moniteur

2 Châssis avec plaque

de montage fixée

____________________

Les informations de ce document sont sujettes à modification sans préavis.

La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc.

est strictement interdite.

Marques utilisées dans ce document : Dell, le logo DELL et OptiPlex sont des marques de Dell Inc.

Les autres marques et noms de produits pouvant être utilisés dans ce document sont reconnus comme

appartenant à leurs propriétaires respectifs. Dell Inc. rejette tout intérêt dans l'utilisation des marques

déposées et des noms de marques ne lui appartenant pas.

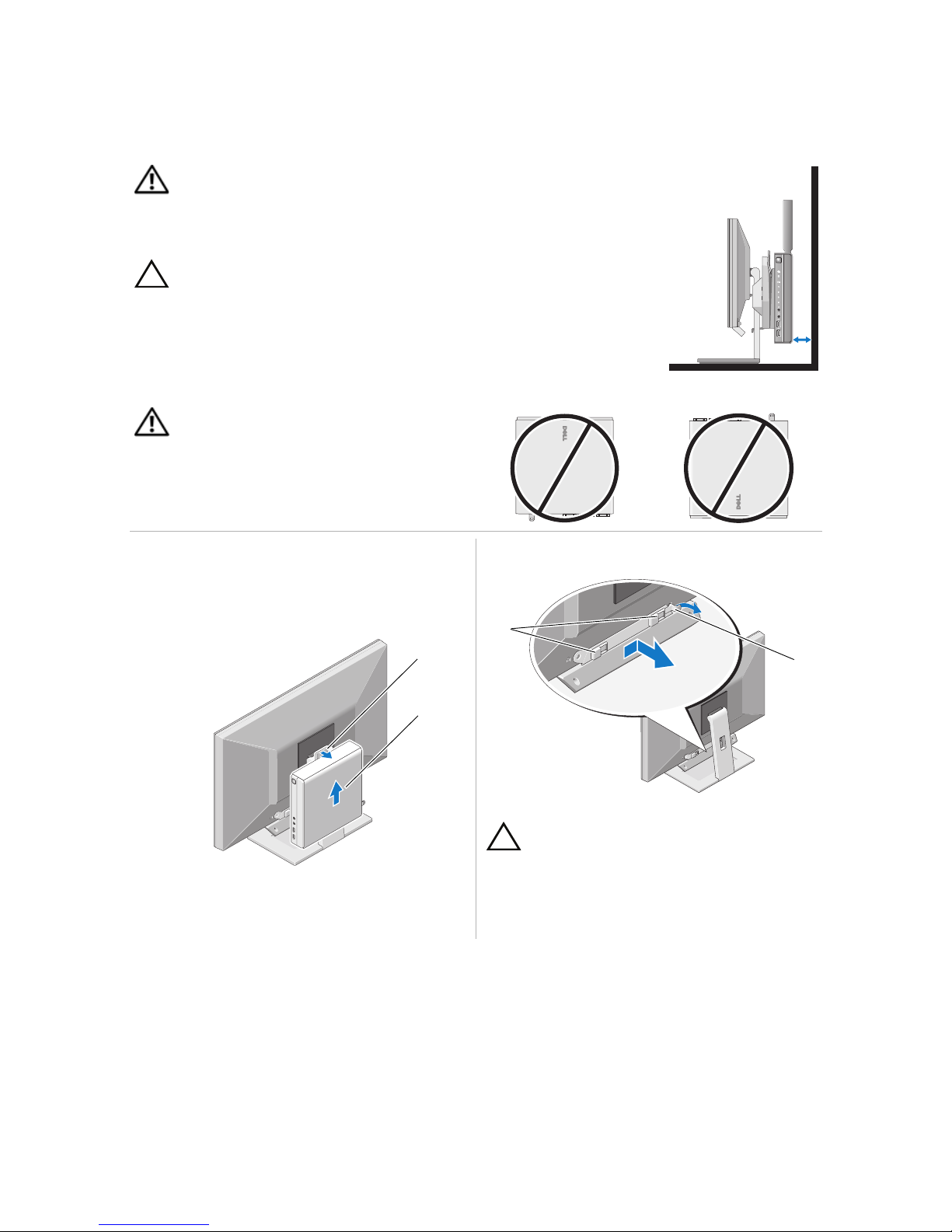

AVERTISSEMENT : avant de monter le châssis sur le moniteur,

assurez-vous qu'aucune entrée d'air du système n'est obstruée (le

système OptiPlex™ FX160/160 dispose d'entrées d'air sur quatre des six

surfaces principales).

PRÉCAUTION : avant d'installer votre ordinateur dans un

espace fermé, lisez les consignes de sécurité qui

l'accompagnent.

Restrictions relatives à la ventilation

Laissez un dégagement d'au moins 25,4 mm (1 po) à l'arrière du

châssis afin de permettre un refroidissement optimal du système.

AVERTISSEMENT : la façade du

châssis ne doit pas être vers le haut ni vers

le bas.

Retrait du châssis du support du moniteur Retrait du contrepoids du moniteur

PRÉCAUTION : avant de retirer le

contrepoids, assurez-vous que le châssis

est retiré du support du moniteur.

1 Patte de dégagement 2 Châssis 1 Fentes de montage 2 Patte de dégagement

Warnhinweise

WARNUNG: Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen,

die zu Sachschäden, Verletzungen oder zum Tod führen könnte.

VORSICHT: Schalten Sie Computer und Monitor aus, bevor Sie beginnen. Entfernen Sie alle Kabel

vom Gehäuse und aus der Kabelführung an der Monitorrückseite.

ANMERKUNG: Das Gegengewicht nutzt die Dell™ Soundbar-Montagehalterung am Monitor. Die

Montagehalterung nutzt die Kabelführung am Dell-Monitor.

Befestigen des Gegengewichts am Monitor Befestigen der Montagehalterung am Monitor

1 Dell Soundbar-

Montagehalterung

2 Gegengewicht-

Ausrichtungskerben

1 Kabelführung 2 Griff

Befestigen des Gehäuses an der

Montagehalterung

Befestigen des Gehäuses am Monitor

1 Gehäuse 2 Montage-

halterung für das

Gehäuse

3 M4-Schrauben

(4)

1 Montagehalterung am

Monitorstandrahmen

befestigt

2 Gehäuse mit befestigter

Montagehalterung

____________________

Irrtümer und technische Änderungen vorbehalten.

DieVervielfältigungdieserMaterialienin jeglicherWeise ohnevorherigeschriftliche GenehmigungvonDell Inc.

ist strengstens untersagt.

In diesem Text verwendete Marken: Dell, das DELL-Logo und OptiPlex sind Marken von Dell Inc.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum der

entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Marken und Handelsbezeichnungen

mit Ausnahme der eigenen.

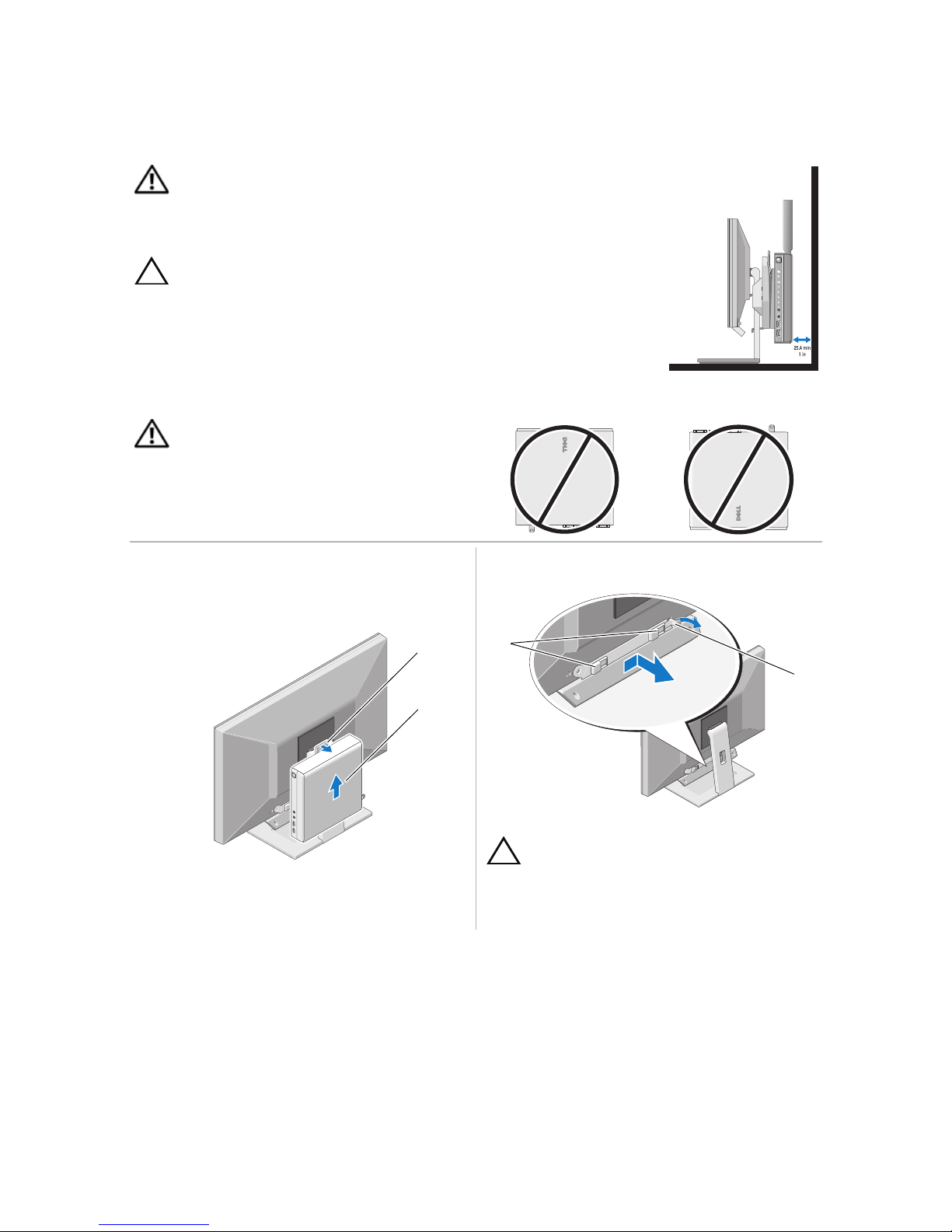

WARNUNG: Bevor Sie das Gehäuse am Monitor befestigen, stellen Sie

sicher, dass keine Lüftungsschlitze des Systems blockiert sind. – Vier der

insgesamt sechs Hauptoberflächen des OptiPlex™ FX160/160 verfügen über

Belüftungsöffnungen.

VORSICHT: Lesen Sie die Sicherheitshinweise, die im Lieferumfang

Ihres Computers enthalten waren, bevor Sie den Computer in einem

Schrank installieren.

Temperaturbeschränkungen

Damit eine optimale Kühlung des Systems sichergestellt ist, muss ein Freiraum

von mindestens 25,4 mm (1 Zoll) an der Rückseite des Gehäuses bestehen.

WARNUNG: Das Gehäuse darf nicht mit der

Vorderseite nach oben oder unten ausgerichtet

sein.

Entfernen des Gehäuses von der

Monitormontagehalterung

Entfernen des Gegengewichts vom Monitor

VORSICHT: Bevor Sie das Gegengewicht

entfernen, stellen Sie sicher, dass das

Gehäuse von der Monitormontagehalterung

entfernt wurde.

1 Freigabelasche 2 Gehäuse 1 Montagesteckplätze 2 Freigabelasche

25,44 mm

(1 Zoll)
