ACME Zoopa Seventy User manual
the game company
14+ JAHRE | YEARS | ANS
zoopa
seventy
Anleitung
Manual
Manuel D´utilisation
Guida
the game company
Inhaltsverzeichnis
Lieferumfang
Fernsteuerung(Mode2)
AuadendesHelikopters
FernsteuerungundHelikopterBinden
Flugvorbereitung
HelikopterSteuerung
Fliegen
Trimmen/Justieren
TechnischeDaten
FehlersucheundBehebung
Sicherheitshinweise
Gewährleistung&Garantie
Service&Support
Ersatzteile
the game company
Index
Contentofthebox
ThecontrollerMODE2
Chargingofthehelicopter
Preparation
Binding
HelicopterSteering
Flying
Trimming/Adjust
TechnicalData
FAQ
SafetyAdvice
Warranty
Service&Support
Spareparts
Index
Contenudelaboite
ThecontrollerMODE2
Chargedel‘hélicoptère
Miseenplace
Connexion
Contrôledumodèle
VOL
Trime/Réglage
Caractéristiquestechniques
Problèmed‘utilisation
Conseilsdesécurité
Responsabilité
Service&Support
Piècesdétachées
Index
Contenutodellascatola
ControllerMODALITA’2
Ricaricadell’elicottero
Preparazione
Collegamento
Sterzodell’elicottero
Volo
Finitura/Regolazione
DatiTecnicizoopaseventy
FAQ
Consiglidisicurezza
Garanzia
Service&Support
Ricambi
the game company

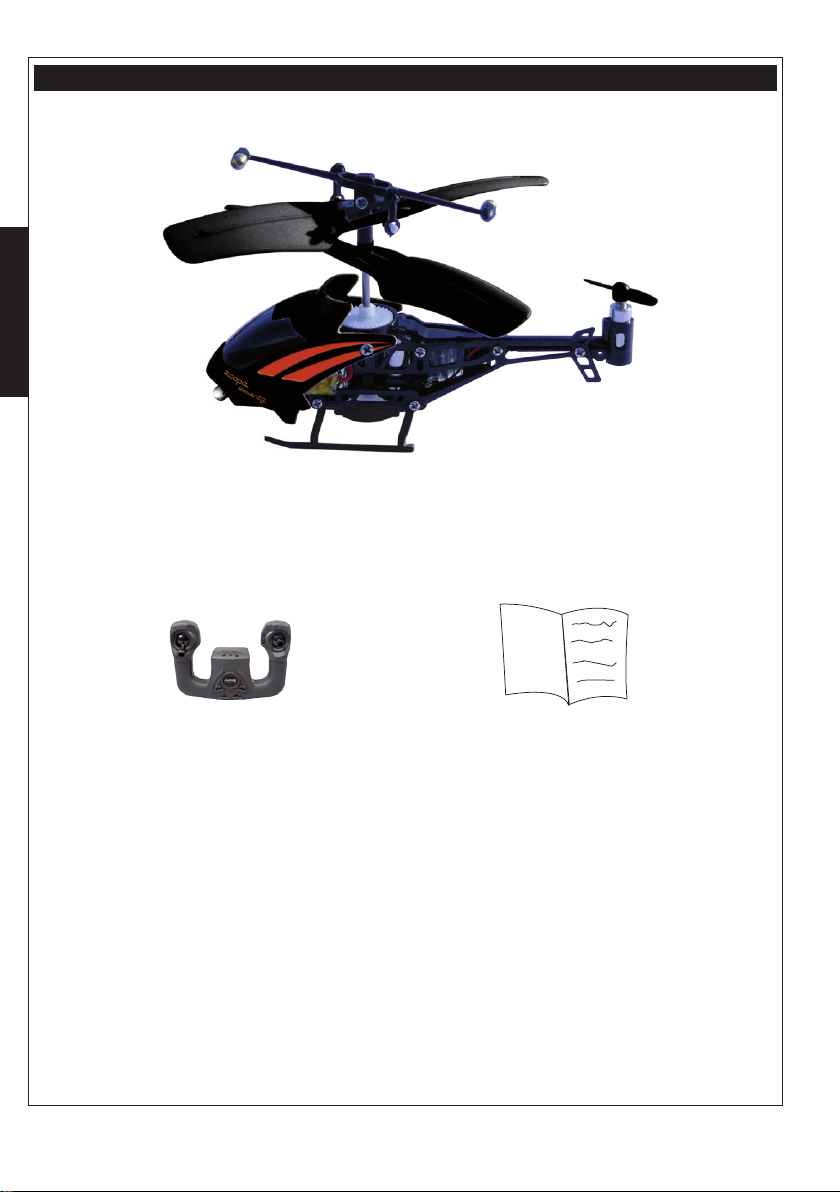

Lieferumfang
zoopa seventy
FernsteuerungIR* Bedienungsanleitung
zoopa seventy
5
Fernsteuerung (Mode 2)
Kanal-SchalterPower-Schalter
Gashebel
(Hoch&Runter)
SteuerhebelNick/Heck
(Vor&Zurück,Rechts&Links)
Ladestecker
IR
LadeLED
PowerLED
Hecktrimmung
Aufladen des Helikopters
DerHelikopterwirdüberdenLadesteckerderFernbedienunggeladen.Im
Vorfeldmüssenausgeschaltetsein!
»ÖffnenSiedasBatteriefachauf der UnterseitederFernbedienung
undlegenSiedieBatterien(keineAkkus)indieFernbedienungein
(BatteriennichtimLieferumfang).
»VerbindenSiedieLadebuchseamHelikoptermitdemLadestecker
derFernbedienung.
»JetztschaltenSiebittedieFernbedienungein.DerHelikoptermuss
weiterhinausgeschaltetbleiben!
Während des Ladevorganges blinkt die rote LED und die grüne LED
leuchtet.DerLadevorgangistabgeschlossen,wenndiegrüneLEDerlischt.DieLadedauerbeträgtca.25–30Minuten.
Fernsteuerung und Helikopter Binden
»SchlaltenSiedieFernbedienungan.DieroteLEDblinkt.
»SchaltenSiedenHelikopteran.DieweisseLEDamHelikopterleuchtetdauerhaft.
»BewegenSiedenGashebelvonderunterenPositioneinmalkomplettnachobenundwiedernachunten
»HelikopterundFernbedienungsindnunverbunden.DieroteLEDanderFernsteuerungsowiedieweisseamHelikopterbrennen
dauerhaft.
zoopa seventy
6
Flugvorbereitung
»StellenSiedenHelikopteraufeineebeneFläche,sodassderHeckrotorin
IhreRichtungzeigt. StellenSie sicher,dass keineHindernissedas Fliegen
beeinträchtigenkönnen.
»SchaltenSiedenHelikopterein(s.Bild).
»Schalten Sie die Fernbedienung ein und schieben Sie den Gashebel erst
einmalnach unten, dann ganz nachvorn undwieder zurück.Nun ist der
Helikopteriststartbereit!
Helikopter Steuerung
MitdemGashebelwirddieHöhedesHelikoptersgesteuert–denHebelsehrbehutsam
bewegen!SobaldderHelikoptereinestabileFlughöhe(z.B.ca.1m)erreichthat,reicht
leichtes Bewegen des Gashebels nach oben, um den Helikopter steigen zu lassen.
ZiehenSiedenGashebelzurück,verliertderHubschrauberanHöhe.
DerrechteSteuerhebellässtdenHelikoptervorwärtsundrückwärtsiegen(Nicken).
WennSiedenSteuerhebelnachvornschieben,iegtderHelikoptervorwärts,ziehen
SiedenSteuerhebelnachhinten,iegterrückwärts.
Mit dem Bewegen des Steuerhebels nach links oder rechts dreht sich der
HelikopterumdieeigeneAchse.
Fliegen
DieReichweitederFernbedienungbeträgtca.10m,kannaberdurchSonnenlichtoderNeonröhrenbeeinträchtigtwerden.Vermeiden
Sie,mitdemHelikopter unter dieDeckeodergegenHindernisse zuiegen–dies führtunweigerlichzumAbsturzund kannden
Helikopterbeschädigen.OptimaliegtderHelikopterineinerHöhevonca.2m.
zoopa seventy
7
Trimmen/Justieren
EinTrimmendeszoopaseventyisterforderlich,wennsichderHelikopternachdemStart
inderLuftumdieeigeneAchsedreht.DurchdasDrehenamTrimmradrechtsobenander
FernbedienungkanndieFluglagestabilisiertwerden.
Technische Daten
Gesamtlänge: 85mm
Gesamtbreite: 17mm
Gesamthöhe: 54mm
Fernsteuerung: IR
Gyrosystem: 2.0ForceBack
Empfänger: verbaut
Motor: 2x130er,1x60er
Rotordurchmesser: 80mm
Heckrotordurchmesser: 16mm
Gesamtgewicht: 14g
Fehlersuche und Behebung
DerHelikopterreagiertnichtauf
Steuerbefehle
BatterienderFernbedienungwurdenicht
korrekteingelegt
Batterienüberprüfen
Batteriensindleer Batterienersetzen
Gashebelbetätigen DenGashebelzunächstganzzurück,dann
nachvornundwiederzurückbewegen
BatterienderFernbedienungsindzu
schwach
BatterienderFernbedienungaustauschen
DerHelikoptererreichtkeineHöhe Akkuschwach Helikopter-Akkuladen
UntererRotorkopfverklemmt durchmanuellesHin-undHerbewegen
wirderwiedergangbargemacht
DieReichweiteistnichtausreichend BatterienderFernbedienungsindzu
schwach
BatterienderFernbedienungaustauschen
Helikopter-Akkuschwach Helikopter-Akkuladen
zoopa seventy
8
Sicherheitshinweise
IndiesemProduktisteinLiPo-Akkuenthalten.BringenSieverbrauchteAkkuszueinerdafürvorgesehenenSammelstelle.
BenutzenSieausschließlichalkalineBatterien(1,5VMignonAA).UngeeigneteBatterienkönnensicherhitzen,auslaufenoderkaputt
gehen.BeachtenSiebittefolgendeHinweise:
»Nehmen Sie keine unterschiedlichen Batterietypen oder mischen neue und alte Batterien. Tauschen Sie immer ALLE alten
Batteriengegenneueaus.
»AchtenSiebeimEinsetzenderBatterienindieFernsteuerungaufdierichtigePolarität(+/-)wieimBatteriefachabgebildet.
»VersuchenSieniemals,dieBatterienausderFernsteuerungzuöffnen.LassenSiedieBatterienniemalsheißwerdenodermit
FeuerinBerührungkommen.SchützenSiedieBatterienvorNässeoderFeuchtigkeit,umeinenKurzschlusszuvermeiden.
»KommtauslaufendeBatterieüssigkeitmitdenAugeninKontakt,somüssensofortmitvielkaltemWasserausgespültundein
Arztkonsultiertwerden.WaschenSieBatterieüssigkeit,diemitHautoderKleidunginBerührungkommt,mitklaremWasserab.
AlteBatteriengehörennichtindenRestmüll,sondernsolltenzudenentsprechendenSammelstellengebrachtwerden.
Hiermiterklärenwir,dassdiesesModelldengrundlegendenAnforderungenunddenanderenrelevantenVorschriftender
Richtlinie1999/5/EGentspricht.EineKopiederKonformitätserklärungkannunterdernachfolgendenAdresseangefordert
werden.
Entsprechend der Firmengrundsätze der ACME the game company GmbH wurden hochwertige wiederverwertbare
KomponentenindiesemProduktverbaut.DiesesSymbolaufProduktenund/oderBegleitdokumentenbesagt,dassdas
ProduktamEndederLebensdauergetrenntvomHausmüllentsorgtwerdenmuss.BringenSiedieseProdukte,auchden
Akku,zurordnungsgemäßenundumweltfreundlichenEntsorgungzuIhrernächstenSammelstellebzw.Recyclinghof.
»FliegenSienichtinunmittelbarerNäheandererPersonen!
»NiemalsimöffentlichenVerkehrverwendenoderaufParkplätzen,wenndortFahrzeugegeparktsind.
»HaltenSieausreichendAbstandzumStraßen-undSchienenverkehr,zuFlughäfen,Gebäuden,Bäumen,SeenundFlüssen.
»VermeidenSiedenKontaktvonHaaren,KleidungsstückenundFingernmitdemModell,währendesinBetriebist.
»VersuchenSienicht,denHelikopterausderLuftzufangen–dieskannzuVerletzungenführen!
Gewährleistung & Garantie
Dem Verbraucher wird unbeschadet seiner Mängelansprüche gegenüber dem Verkäufer eine Haltbarkeitsgarantie zu den
nachstehendenBedingungeneingeräumt:
»Neugeräte und deren Komponenten, die aufgrund von Fabrikations- und/oder Materialfehlern innerhalb von 24 Monaten
ab Kauf einen Defekt aufweisen, werden von der ACME the game company nach eigener Wahl gegen ein dem Stand der
TechnikentsprechendesGerätkostenlosausgetauschtoderrepariert.FürVerschleißteile(z.B.:Akkus,Gehäuseusw.)giltdiese
Haltbarkeitsgarantievon3MonatenabKauf.
»DieseGarantiegiltnicht,soweitderDefektderGeräteaufunsachgemäßeBehandlungund/oderNichtbeachtungderAnleitung
zoopa seventy
9
beruht.
»DieseGarantieerstrecktsichnichtaufdievomKundenselbsterbrachtenLeistungen.
»GarantieansprüchesindsofortnachKenntnisdesGarantiefallesgeltendzumachen.
»Ersetzte Geräte bzw. deren Komponenten, die im Rahmen des Austauschs an die ACME the game company zurückgeliefert
werden,gehenindasEigentumvonderACMEthegamecompanyüber.
»DurcheineerbrachteGarantieleistungverlängertsichderGarantiezeitraumnicht.
»SoweitkeinGarantiefallvorliegt,behältsichACMEthegamecompanyvor,demKundendenAustausch,dieReparaturoderdie
VersandkosteninRechnungzustellen.DerKundewirdhierübervorabinformiert.
Service & Support
Boikweg24
33129Delbrück
Germany
Telefon:+495244700070
E-Mail:[email protected]
Ersatzteile
AA0070-E AirAceHelicopterzoopaseventyAkku
AA0070-D AirAceHelicopterzoopaseventyBlätter
AA0070-C AirAceHelicopterzoopaseventyFernsteuerung
AA0070-A AirAceHelicopterzoopaseventyKufe
AA0070-B AirAceHelicopterzoopaseventyRotorkopf
AA0070-F AirAceHelicopterzoopaseventyUSBKabel
zoopa seventy
10
Content of the box
zoopa seventy
ControllerIR Manual
