World Dryer LN Series User manual
1
World Dryer Corporation
340 County Line Road
Bensenville, IL 60106 U.S.A.
800-323-0701
www.worlddryer.com
Model LN
New Economical and Stylish Hand Dryer
All LN Series
Todos los de la Serie LN
Toutes les séries LN
Please read and save these instructions. Read carefully before attempting to assemble, install, operate or service
the product described. Protect yourself and others by observing all safety information. Failure to comply with
instructions could result in personal injury and/or property damage. Retain instructions for future reference.
Por favor lea y guarde estas instrucciones. Léalas cuidadosamente antes de tratar de montar, instalar, operar o dar mantenimiento al producto aquí
descrito. Protéjase usted mismo y a los demás observando toda la información de seguridad. No seguir las instrucciones puede ocasionar daños, tanto
personales como materiales. Guarde estas instrucciones para referencia en el futuro.
Lire et conserver ces instructions. Les lire attentivement avant de commencer à assembler, installer, faire fonctionner, réparer ou entretenir l’appareil
décrit. Pour se protéger et protéger autrui, observer toutes les consignes de sécurité. Le fait de négliger d’appliquer ces instructions peut entraîner des
blessures et/ou des dommages matériels. Conserver ces instructions pour consultation ultérieure.
Nuevo secamanos moderno, elegante y económico
Nouveau sèche-mains élégant, économique et moderne
2
Unpacking
Models Type Electrical Input* Amperage Watts
LN Automatic 115 VAC, 50/ 60 Hz 10 1150
LN Automatic 208 VAC, 50/ 60 Hz 6 1150
LN Automatic 230 VAC, 50/ 60 Hz 5 1150
Models Nozzle Drying Cycle Dimensions (WxDxH) Weight
LN Integral Automatic 11.59” x 10.75” x 4.90” 294 mm x 273 mm x 124 mm 8 lbs / 3.6 kg
Failure to disconnect the power source before installation or servicing can
result in serious injury or death from electric shock.
Failure to properly ground this unit could result in severe electrical shock
and/or death.
Risk of re, personal injury or property damage are possible if local codes,
NEC codes or safety recommendations are not followed.
Description
Electric-Aire hand dryer, powered by a universal brush motor, delivering 1150 Watts of drying power. This hand dryer is
multi-voltage running on 115-208-230 Volt AC electrical supply. Operation is automatically controlled on/off, by an infrared
sensor. This appliance is intended for use in hand drying, contributing to hygienic and cost effective hand sanitation in
small business, ofce and light duty environments.
General Specications
Electrical Specications
cULus Listed E19860
(*) This hand dryer is a multi-voltage appliance that will self adjust to the available supply from 115 up to 230 VAC.
General Safety Information
DANGER
• Always disconnect the power source before servicing or installing the hand dryer.
DANGER
• This hand dryer must be properly grounded (Earthed) for safe operation. An identied ground connection point is
supplied on the hand dryer’s wall base.
• We recommend GFCI protection in wet or damp locations or as required by local code.
WARNING
• Use only the electrical power (voltage and frequency) specied for the model hand dryer being installed.
• Connect the hand dryer to the nearest suitable distribution panel.
• To limit a voltage drop, and insure efcient operation, use wire gauge as required by local or National Electrical Code.
• Do not connect to a branch circuit with CB or fuse protection over 15 Amps. This is in compliance with The National
Electrical Code #210-20.
• All automatic model hand dryers must have a dedicated 15 Amp circuit as required by Underwriters Laboratories, Inc. (UL).
• Route all eld wiring away from any moving parts within the hand dryer.
CAUTION Improper mounting could result in personal injury or property damage.
• Follow the mounting height recommendations in Table 1.
1. Remove all packing material. Recycling is recommended.
2. Carefully remove the hand dryer from the shipping carton, using care not to drop the appliance.
3. Inspect carefully for any damage that may have occurred during transit. Check for any loose, missing or damaged
parts. If the hand dryer is damaged, promptly inform the dealer where you purchased it.
WARNING Cancer and Reproductive Harm - www.p65warnings.ca.gov
3
Figure 1 - Repair Parts List For Model LN Hand Dryer
Parts List
For Repair Parts, visit www.WorldDryer.com
Please provide following information:
- Model number
- Serial number
- Part description and number shown in
parts list
#Description Part Number Qty.
1 Cover Kit 20-834K 1
2 Screw, Cover 46-006490 2
3 Blower Housing-Left 47-006372 1
4 Blow Wheel 22-006377 1
5 Blow Housing-Right 47-006371 1
6 Blower Housing Lid 47-006373 1
1
2
3
4
5
6
7
8
9
10
11
#Description Part Number Qty.
7 Air Outlet Bafe 12-055881 1
8 Heating Element Assembly 21-055638K 1
9 Circuit Board Assembly 16-055560K 1
10 Terminal Block 15-006531 1
11 Motor Kit 32-056450K 1
4
Maintenance
Proper maintenance should be preformed on the units at least every 6 months under normal use. More frequent cleaning is
required in dirty environments or heavy trafc conditions.
Cleaning
Cleaning and maintenance must be performed by qualied electrical personnel.
1. Disconnect the electrical supply
2. Use the security hex driver to remove the two cover-mounting screws
3. Remove the cover
4. Clean all dust and lint from the interior of the dryer using a soft brush and vacuum.
5. Replace the cover. Do not over tighten the screws
6. Wipe the cover with a damp cloth. Never use abrasives to clean the cover
Installation
1. Disconnect the power source.
2. Remove the two cover-mounting screws. Remove the cover from the dryer.
3. Place the hand dryer base on the wall at desired location. Using Table 1 to determine the recommended mounting
height. When two or more dryers are installed, they should be placed no closer than 24” (60 cm) from center to
center. Mark the location of the four mounting bolt holes and the wire entry hole.
4. For recessed wiring, carry the supply wire to the dryer base plate knockout and attach with an acceptable cable
clamp. The dryer requires two conductors for power plus a separate ground wire.
5. For surface wiring, remove the knockout located at the bottom left corner of the cover. Pass the supply wire
according to local code, through the knockout and attach it securely to the bracket. The dryer requires two
conductors for power plus a separate ground wire.
6. Attach the mechanism rmly to the wall. For wood walls or wood studs, use No. 16 screws of proper length to ensure
1” (25 mm) minimum stud penetration. For masonry walls use expansion bolts or anchors for 1/4” (6 mm) screws of
proper length to ensure penetration 1/4” (6 mm) deeper than anchor. Shim if necessary to ensure that the base plate
is level and at against the wall.
7. Connect the supply wires to the terminal block where indicated. Connect the ground wire to the base plate with the
ground screw.
8. Replace the cover. Do not overtighten the screws.
INSTALLATION MUST BE PERFORMED BY QUALIFIED ELECTRICAL PERSONNEL.
Recommended Mounting Heights from Floor to Dryer Bottom Edge in. (cm.)
Men’s washrooms 49 (125)
Women’s washrooms 47 (119)
Children’s washrooms, ages 4-7 35 (89)
Children’s washrooms, ages 7-10 39 (99)
Children’s washrooms, ages 10-13 43 (109)
Children’s washrooms, ages 13-17 47 (119)
Handicap Mounting Height 41 (104)
Table 1
5
32-056450K
21-055638K
16-055560K

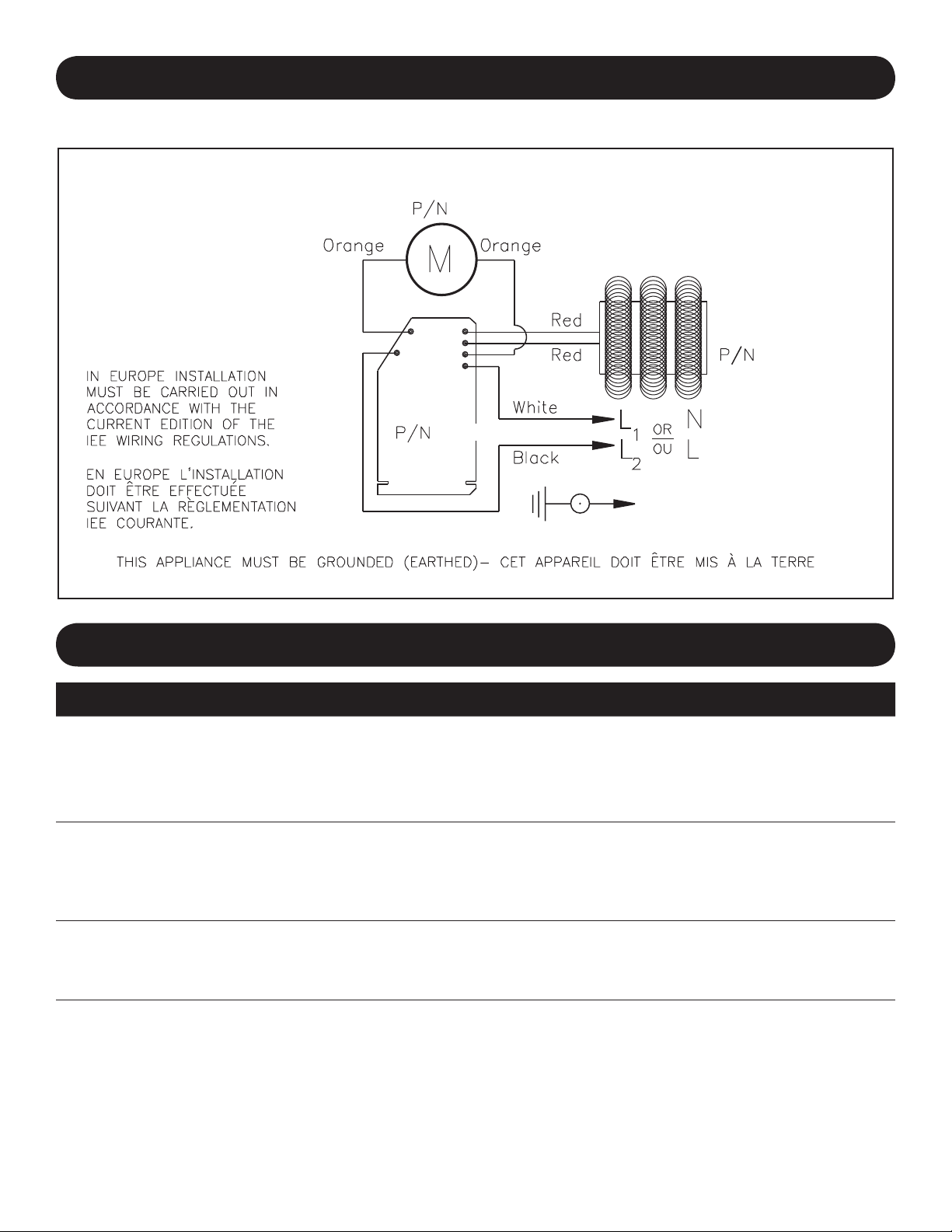

Wiring Diagram
Figure 2
Troubleshooting Chart
Symptom Possible Cause(s) Corrective Action
Dryer will not run Defective circuit board 1. First ensure that the breaker supplying the dryer is operational
2. If it is, disconnect the power and remove the dryer cover. Taking
suitable precautions to avoid shock hazard, reconnect the power
and check for voltage at the wire leads
3. If there is power and the dryer will not run, replace the circuit board
Dryer cycles by itself,
runs all the time, or is
not sensitive enough
Defective circuit board 1. Ensure that there is no obstruction on or in front of the infra-red lens
2. Disconnect the power. Remove the dryer cover and the screws
holding the circuit board. Ensure that there are no obstructions
between the infra-red “eyes” on the circuit board and the lens
3. If the problem persists, replace the circuit board
Elements get hot but
the fan motor does
not turn
Defective fan Defective
motor
1. Disconnect the power. Remove the dryer cover and check for
obstructions in the fan housings
2. Damaged fans must be replaced
3. If there are no obstructions, replace the motor
Fan motor runs but
the element does not
get hot
Loose or damaged
wires or defective
element
1. Disconnect the power and remove the dryer cover. Check for loose
or damaged wires. Remove the access cover on the blower housing.
Check the element for signs of burning or breakage. Damaged
element must be replaced
2. If the element does not appear damaged, disconnect it at the circuit
board and check for continuity across the two element wires. An
open circuit indicates damage to the integral temperature limit
control. If this is the case, replace the element
6
Limited Warranty
ELECTRIC-AIRE LIMITED TWO – YEAR WARRANTY. World Warm Air Hair Dryer, Model covered in this manual, is warranted by World Dryer Corpora-
tion to the original user against defects in workmanship or materials under normal use for 2 years after date of purchase. Any part which is determined to be defective
in material or workmanship and returned to an authorized service location, as World designates, shipping costs prepaid, will be, as the exclusive remedy, repaired
or replaced at World’s option. For limited warranty claim procedures, see PROMPT DISPOSITION below. This limited warranty gives purchasers specic rights from
jurisdiction to jurisdiction.
LIMITATION OF LIABILITY. To the extent allowable under applicable law, World’s liability for consequential and incidental damages is expressly disclaimed.
World’s liability in all events is limited to and shall not exceed the purchase price paid.
WARRANTY DISCLAIMER. World has made a diligent effort to provide product information and illustrate the products in this literature accurately; however,
such information and illustrations are for the sole purpose of identication, and do not express or imply a warranty that the products are MERCHANTABLE, or FIT
FOR A PARTICULAR PURPOSE, or that the products will necessary conform to the illustrations or descriptions. Except as provided below, no warranty or afrmation
on fact, expressed or implied, other than as stated in the “LIMITED WARRANTY” above is made or authorized by World.
PRODUCT SUITABILITY. Many jurisdictions have codes and regulations governing sales, construction, installation, and/or use of products for certain purposes,
which may vary from those in neighboring areas. While World attempts to assure that the products comply with such codes, it cannot guarantee compliance, and can-
not be responsible for how the product is installed or used. Before purchase and use of a product, review the product application, and all applicable national and local
codes and regulations, and be sure that the product, installation, and use will comply with them.
Certain aspects of disclaimers are not applicable to consumer products; e.g., (a) some jurisdictions do not allow the exclusion or limitation of incidental or consequen-
tial damages, so the above limitation or exclusion may not apply to you; (b) also, some jurisdictions do not allow a limitation on how long an implied warranty lasts,
consequentially the above limitation may not apply to you; and (c) by law, during the period of this Limited Warranty, and implied warranties of implied merchantability
or tness for particular purpose applicable to consumer products purchased by consumers, may not be excluded or otherwise disclaimed.
Manufactured by World Dryer Corporation, Berkeley, Illinois 60163 U.S.A.
PROMPT DISPOSITION. World will make a good faith effort for prompt correction or other adjustment with respect to any product which proves to be defective
within limited warranty. For any product believed to be defective within limited warranty, rst write or call dealer from whom the product was purchased. Dealer will
give additional directions. If unable to resolve satisfactorily, write to World, giving dealer’s name, address, date, and number of dealer’s invoice, and describing the
nature of defect. Title and risk of loss pass to buyer on delivery to common carrier. If product was damaged in transit to you, le claim with carrier.
68-LN Rev02
7
Descripción
El secamanos Electric-Aire, impulsado por un motor universal con escobillas, suministra 1150 vatios de potencia de secado.
Este secamanos es multivoltaje y funciona con un suministro eléctrico de 115-208-230 voltios de CA. Un sensor infrarrojo
activa o desactiva automáticamente la función de la unidad. Este aparato ha sido diseñado para uso como un secador de
manos, lo cual contribuye a una limpieza higiénica y costo-efectiva de las manos en entornos de servicio liviano, ocinas
y pequeños negocios.
Especicaciones Generales
Especicaciones del Sistema Eléctrico
Clasicación cULus E19860
(*) Este secamanos es un aparato multivoltaje que se autoajustará al suministro eléctrico disponible, desde 115 hasta 230 VCA.
Información de Seguridad General
PELIGRO
• Siempre desconecte la fuente de alimentación antes de instalar el secamanos o darle mantenimiento.
PELIGRO
• Para utilizar este secamanos sin peligro, debe conectarse a tierra correctamente. En la base mural del secamanos se
identica un punto de conexión a tierra.
• Recomendamos utilizar un protector GFCI (interruptor de circuito de fallo a tierra) en emplazamientos mojados o húmedos,
o donde lo exija el código local.
ADVERTENCIA
• Utilice únicamente la energía eléctrica (voltaje y frecuencia) especicada para el modelo de secamanos que se esté
instalando.
• Conecte el secamanos en el panel de distribución adecuado más cercano.
• Para limitar las caídas de voltaje, y garantizar un funcionamiento eciente, utilice el tamaño adecuado de conductor de
acuerdo con los requisitos de su localidad o del código eléctrico nacional.
• No conecte la unidad en un circuito ramal con protección de un cortacircuito o fusible de más de 15 amperios. Esto es de
acuerdo con la norma #210-20 del Código Eléctrico Nacional.
• Todos los modelos automáticos de secamanos deben tener un circuito dedicado de 15 amperios para satisfacer los requisitos
de Underwriters Laboratories, Inc. (UL).
• Encamine todo el cableado realizado durante la instalación lejos de todas las partes móviles dentro del secamanos.
ATENCIÓN
• Observe las alturas de montaje recomendadas en la Tabla 1.
Desembalaje
1. Retire todos los materiales de embalaje. Se recomienda reciclar los materiales.
2. Extraiga cuidadosamente el secamanos de la caja de envío, sin dejar caer el aparato.
3. Inspeccione el producto cuidadosamente para vericar si se han producido daños durante el transporte. Revise para
vericar si hay partes sueltas, que faltan o que están dañadas. Si el secamanos está averiado, informe prontamente
al distribuidor que se lo haya vendido.
No desconectar la fuente de alimentación eléctrica antes de realizar la instalación o el
mantenimiento puede resultar en lesiones graves o la muerte debido a un choque eléctrico.
No conectar correctamente a tierra esta unidad puede resultar en un choque eléctrico
grave y/o la muerte.
Los siguientes: riesgo de incendio, lesiones personales o daño a la propiedad son
posibles si no se cumple con los códigos locales, el código eléctrico nacional (NEC)
estadounidense o las recomendaciones de seguridad.
Modelos Tipo Entrada eléctrica* Amperaje Vatios
LN Automático 115 VCA, 50/60 Hz 10 1150
LN Automático 208 VCA, 50/60 Hz 6 1150
LN Automático 230 VCA, 50/60 Hz 5 1150
Modelos Boquilla Tiempo de secado Dimensiones (A x Al x P) Peso
LN Integral Automático 294 x 124 x 273 mm (11,59 x 4,90 x 10,75 pulg.) 3,6 kg / 8 lb
El montaje incorrecto puede ocasionar lesiones personales o daños materiales.
ADVERTENCIA Cáncer y daño reproductivo - www.p65warnings.ca.gov
8
Figura 1 – Ilustración de las Partes de Reparación para el Secamanos
Modelo LN
Lista de Partes
Para información sobre repuestos,
visite www.WorldDryer.com
Por favor proporcione la siguiente información:
- Número de modelo
- Número de serie
- Descripción de la pieza y número
indicado en la lista de partes
#Descripción Número de Parte Cant.
1 Juego de cubierta 20-834K 1
2 Tornillo de la cubierta 46-006490 2
3 Alojamiento izquierdo
del soplador
47-006372 1
4 Rueda del soplador 22-006377 1
5 Alojamiento derecho
del soplador
47-006371 1
6 Cubierta del alojamiento
del soplador
47-006373 1
1
2
3
4
5
6
7
8
9
10
11
#Descripción Número de Parte Cant.
7 Deector de la salida
de aire
12-055881 1
8 Conjunto del elemento
calentador
21-055638K 1
9 Conjunto de la placa
de circuitos
16-055560K 1
10 Bloque de terminales 15-006531 1
11 Juego de motor 32-056450K 1
9
Mantenimiento
Se les debe dar un mantenimiento adecuado a las unidades al menos a cada 6 meses bajo uso normal. Una limpieza más
frecuente es necesaria en ambientes sucios o en condiciones de tráco pesado.
Limpieza
Toda limpieza y mantenimiento deben ser realizados por personal eléctrico calicado.
1. Desconecte el suministro eléctrico.
2. Utilice la llave hexagonal de seguridad para extraer los dos tornillos de montaje de la cubierta.
3. Retire la cubierta.
4. Limpie todo el polvo y todas las pelusas del interior del secador usando una escobilla suave y una aspiradora.
5. Vuelva a instalar la cubierta. No apriete los tornillos demasiado.
6. Limpie la cubierta con paño suave. Nunca use abrasivos para limpiar la cubierta.
Instalación
1. Desconecte la fuente de alimentación.
2. Retire los dos tornillos de montaje de la cubierta. Retire la cubierta del secador.
3. Coloque la base del secamanos en la pared en el lugar deseado. Utilice la Tabla 1 para determinar la altura de montaje
recomendada. Cuando se instalan dos o más secadores, estos deben colocarse a no menos de 60 cm (24 pulg.) de centro a
centro uno de otro. Marque la posición de los cuatro agujeros para los pernos de montaje y el agujero de entrada del cable.
4. Para un cableado empotrado, tienda el cable de suministro hasta el agujero ciego en la placa base del secador y sujételo
con una abrazadera de cable aceptable. El secador requiere dos conductores para la potencia más un conductor de tierra
separado.
5. Para un cableado supercial, destape el agujero ciego que está situado en la esquina inferior izquierda de la cubierta. Pase
el cable de suministro de acuerdo con los códigos locales, a través del agujero ciego y sujételo rmemente en el soporte.
El secador requiere dos conductores para la potencia más un conductor de tierra separado.
6. Instale rmemente el mecanismo en la pared. Para paredes de madera o montantes de madera, utilice tornillos número 16
de longitud adecuada para garantizar una penetración de 25 mm (1 pulg.) como mínimo en el montante. Para paredes de
mampostería, utilice pernos de expansión o anclas para tornillos de 6 mm (1/4 pulg.) de longitud adecuada para garantizar
que la penetración sea 6 mm (1/4 pulg.) más profunda que el ancla. Coloque calzos según sea necesario para garantizar
que la placa base esté nivelada y plana contra la pared.
7. Conecte los conductores de suministro en el bloque de terminales, donde se indica. Conecte el conductor de tierra en la
placa base con el tornillo de tierra.
8. Vuelva a instalar la cubierta. No apriete los tornillos demasiado.
LA INSTALACIÓN DEBE SER REALIZADA POR PERSONAL ELÉCTRICO CALIFICADO.
Alturas de montaje recomendadas desde el suelo hasta la parte inferior del secamanos cm (pulg.)
Baños de hombres 125 (49)
Baños de mujeres 119 (47)
Baños de niños, 4 a 7 años de edad 89 (35)
Baños de niños, 7 a 10 años de edad 99 (39)
Baños de niños, 10 a 13 años de edad 109 (43)
Baños de niños, 13 a 17 años de edad 119 (47)
Altura de montaje para discapacitados 104 (41)
Tabla 1
10
Tabla de Identicación de Problemas
Síntoma Causa(s) Posible(s) Medida Correctiva
El secador
no funciona
Placa de circuitos
defectuosa
1. Primero asegúrese que el cortacircuito que suministra al secador funcione
correctamente
2. Si es así, desconecte la potencia y desmonte la cubierta del secador.
Tomando las precauciones adecuadas para evitar un choque eléctrico,
vuelva a conectar la potencia y verique el voltaje en los conductores
de acometida
3. Si hay potencia y el secador no funciona, reemplace la placa de circuitos
El secador cicla por
sí mismo, funciona
todo el tiempo, o no
es sucientemente
sensible
Placa de circuitos
defectuosa
1. Asegúrese que no haya ninguna obstrucción sobre o en frente de la
lente infrarroja
2. Desconecte la potencia. Desmonte la cubierta del secador y extraiga los
tornillos que sujetan la placa de circuitos. Asegúrese que no haya ninguna
obstrucción entre los “ojos” infrarrojos en la placa de circuitos y la lente
3. Si el problema persiste, reemplace la placa de circuitos
El elemento se
calienta pero el
motor del ventilador
no funciona
Ventilador
defectuoso;
Motor defectuoso
1. Desconecte la potencia. Desmonte la cubierta del secador y verique
que no haya obstrucciones en los alojamientos del ventilador
2. Los ventiladores dañados se deben reemplazar
3. Si no hay obstrucciones, reemplace el motor
El motor del
ventilador funciona
pero el elemento
no calienta
Conductores
sueltos o dañados o
elemento defectuoso
1. Desconecte la potencia y desmonte la cubierta del secador. Verique que
los cables no estén sueltos ni dañados. Retire la cubierta de acceso en el
alojamiento del soplador. Revise los elementos para ver si exhiben señales
de quemadura o rotura. Los elementos dañados se deben reemplazar
2. Si el elemento no aparenta estar dañado, desconéctelo en la placa de
circuitos y verique su continuidad a través de los dos conductores del
elemento. Un circuito abierto indica que el control de límite de temperatura
integral está dañado. Si es así, reemplace el elemento
32-056450K
21-055638K
16-055560K
Cableado Daigram
Figure 2
Table of contents
Languages:
Other World Dryer Dryer manuals
World Dryer
World Dryer SMARTdri K48 Series User manual
World Dryer
World Dryer VMax V2 User manual
World Dryer
World Dryer Global GX Series User manual
World Dryer
World Dryer AirMax DXM Series User manual
World Dryer
World Dryer XA5 User manual
World Dryer
World Dryer NOVA 2 User manual
World Dryer
World Dryer smartdri K4 series User manual
World Dryer
World Dryer Q-Series VERDEdri User manual
World Dryer
World Dryer smartdri K4 series User manual
World Dryer
World Dryer GX1-BG User manual
World Dryer
World Dryer Q-Series VERDEdri User manual
World Dryer
World Dryer VMax V2 User manual
World Dryer
World Dryer AIRFORCE User manual
World Dryer
World Dryer SLIMdri L48 Series User manual
World Dryer
World Dryer AirMax RM Series User manual
World Dryer
World Dryer VERDEdri Q A2 Series User manual
World Dryer
World Dryer AirMax D M5-972A User manual
World Dryer
World Dryer VMax V Series User manual
World Dryer
World Dryer SLIMdri L-Series User manual
World Dryer
World Dryer XRA Series User manual
Popular Dryer manuals by other brands
Bosch
Bosch WTA79200GB Installation and operating instructions
Amana
Amana W10233410A Use and care guide
Miele
Miele TWH 780 WP operating instructions
Asko
Asko T760 user guide
Alliance Laundry Systems
Alliance Laundry Systems 25 Series Original instructions
Bosch
Bosch Logixx 10 WTB76556GB Instruction manual and installation instructions
Indesit
Indesit IDV 75 instruction manual
Infiniton
Infiniton SD-DG85C manual
BOMANN
BOMANN WT 5019 instruction manual
Alliance Laundry Systems
Alliance Laundry Systems TMB795C Installation
Asko
Asko T793C operating instructions
Kenmore
Kenmore 8041 - 5.8 cu. Ft. Capacity Electric Dryer installation instructions
