Tylo Ix210 Instruction manual

Ånga

Steam

Dampf

Vapeur

Пар

Dusch

Shower

Dusche

Douche

Душ

DomSaun.ru

2125 mm

1325 mm

Layout 1

Configuration 1

Монтажная

схема 1

2090 mm

Min. 250 mm -

Mind. 250 mm -

Mini. 250 mm -

25 -

Vid

montering

Min. 250 mm - During

assembly/installation

Bei

Montage

Lors du

montage

Мин. 0 мм При

монтаже

Det här är ett exempel på montering av rummet. Det är layout 1 som visas i monteringsanvisningen. Ytterligare tre

exempel på montering finns på nästa sida. Siffrorna visar i vilken ordning väggarna skall monteras. Väggarna på

layouten är även märkta med materialet. P= plast, G= glas, B= svart glas, W= Träpanel, D= Glasdörr, S= Glasskjutdörr

The following pictures illustrate just one example of how to assemble the room. These assembly and installation

instructions describe the procedure for assembling Layout 1. On the following page you will find three further examples

of how to assemble the room. The numbers indicate the order in which the walls are to be assembled. The layout

diagrams use the following codes to indicate materials/components: P= plastic, G= glass, B= black glass, W= wooden

panelling, D= glass door, S= sliding glass door

Die Abbildung zeigt eine beispielhafte Montage der Kabine. Die Montageanleitung bezieht sich auf Layout 1. Auf der

nächsten Seite finden Sie drei weitere Beispiele für die Montage. Die Ziffern beziehen sich auf die Reihenfolge, in der die

Wände zu montieren sind. Die Buchstaben bezeichnen das jeweilige Wandmaterial P= Kunststoff, G= Glas, B=

schwarzes Glas, W= Holzvertäfelung, D= Glastür, S= Glasschiebetür

Ceci est un exemple de

montage de la cabine. C'est

la configuration 1 qui est

illustrée par les instructions

de montage. La page

suivante présente trois autres

exemples de montage. Les

chiffres indiquent l'ordre de

montage des cloisons. Sur

l'illustration, les cloisons

portent également une lettre

désignant le matériau. P =

plastique, G = verre, B =

verre fumé, W = panneau de

bois, D = porte vitrée, S =

porte coulissante

Пример монтажа комнаты.

Это монтажная схема 1,

показанная в инструкции по

монтажу. На следующей

странице ест ещё три

примера расположения.

Цифрами показан порядок

монтажа стен. Стенки на

монтажной схеме отмечены

вместе с материалом. P=

пластмасса, G= стекло, B=

чёрное стекло, W=

деревянная панел D=

стеклянная двер , S=

стеклянная раздвижная

двер

DomSaun.ru

OBS! Det är monteringen av layout 1

som visas i resten av anvisningen.

Tillvägagångssättet för att montera

rummen är dock densamma.

IMPORTANT! The following pages

describe the assembly of Layout 1.

The basic procedure for assembling

all rooms is, however, the same.

ACHTUNG! Die weitere Anleitung

bezieht sich auf die Montage von

Layout 1. Die Vorgehensweise bei der

Montage der verschiedenen Kabinen

ist jedoch identisch.

ATTENTION ! C'est le montage de la

configuration 1 qui est illustré par les

instructions de montage. La

procédure de montage des cabines

est cependant la même.

Внимание! Дал ше в инструкции

показан монтаж согласно

монтажной схеме 1. Метод монтажа

комнаты тот же самый.

G8W

Layout 2 / Configuration 2 / 2Монтажная схема

Layout 3 / Configuration 3 / 3Монтажная схема

Layout 4 / Configuration 4 / 4Монтажная схема

DomSaun.ru

Beskrivning av de olika väggtyperna / Description of different types of wall construction

Beschreibung der einzelnen Wandtypen / Description des différents types de cloison

Описание различных типов стенок

Insida

Inside

Innenseite

Intérieur

Внутр.

Utsida

Outside

Außenseite

Extérieur

Наруж.

Packning

Packing

Dichtung

Joint

Прокладка

Upp

Oben

Haut

Верх

Ner

Down

Unten

Bas

Низ

Plast

Plastic

Kunststoff

Plastique

Пластмасса

Glas

Glass

Glas

Verre

Стекло

Svart glas

Black glass

Schwarzes Glas

Verre fumé

Чёрное стекло

Alt. / Альт.Alt. / Альт.

400x2000 (x1)

800x2000 (x1)

800x2000 (x2)

Upp

Oben

Haut

Верх

Ner

Down

Unten

Bas

Низ

Packning

Packing

Dichtung

Joint

Прокладка

Packning

Packing

Dichtung

Joint

Прокладка

Insida

Inside

Innenseite

Intérieur

Внутр.

Utsida

Outside

Außenseite

Extérieur

Наруж.

Utsida

Outside

Außenseite

Extérieur

Наруж.

Insida

Inside

Innenseite

Intérieur

Внутр.

Upp

Oben

Haut

Верх

Ner

Down

Unten

Bas

Низ

Upp

Oben

Haut

Верх

Ner

Down

Unten

Bas

Низ

Insida

Inside

Innenseite

Intérieur

Внутр.

Utsida

Outside

Außenseite

Extérieur

Наруж.

Packning

Packing

Dichtung

Joint

Прокладка

Packning

Packing

Dichtung

Joint

Прокладка

Insida

Inside

Innenseite

Intérieur

Внутр.

Utsida

Outside

Außenseite

Extérieur

Наруж.

Bastu

Sauna

Сауна

Dusch/Ångbad

Shower/Steam bath

Dusche/Dampfbad

Douche/Hammam

Душ/Парная

Trä

Wood

Holz

Bois

Дерево

Plast

Plastic

Kunststoff

Plastique

Пластмасса

400x2000 (x1)

800x2000 (x1) 600x2000 (x1)

Upp

Oben

Haut

Верх

Upp

Oben

Haut

Верх

Ner

Down

Unten

Bas

Низ

Ner

Down

Unten

Bas

Низ Packning

Packing

Dichtung

Joint

Прокладка

Utsida

Outside

Außenseite

Extérieur

Наруж.

Insida

Inside

Innenseite

Intérieur

Внутр.

Trä

Wood

Holz

Bois

Дерево

800x2000 (x1)400x2000 (x1)

DomSaun.ru

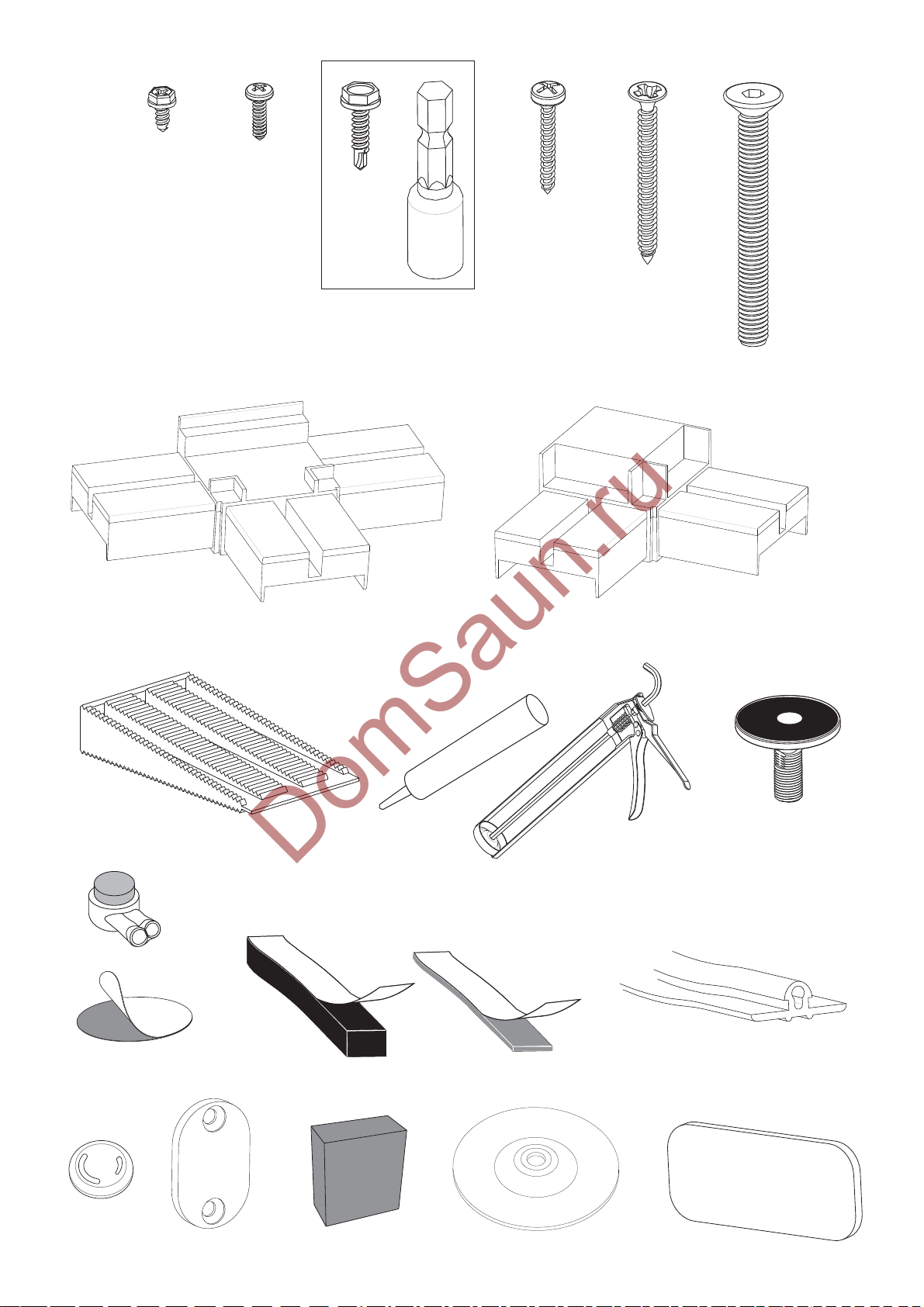

x16

B8x9.5mm

SILICONE

x17

M8x25x30mm

x17

x40

B6x16mm

B6x13mm

B6x25mm

B5x40mm

x6 x2

M6x60mm

9x6mm

x7.6m

8x1mm

x2m

14.5x5mm

2100mmx2

x22 x5

26x29x12.5mm

Ø35mm 40x17.5x2mm

33x21x3mm

Ø20mm

Ø10mm

DomSaun.ru

70mm

x36

100mm

22x46.5x210mm

2mm

4mm

Ø 2.8

35mm

230x43x25mm LOGO

230x43x25mm

60x21x5mm

18x10x4mm

x4 x2

25x18x7mm

28x7mm

24x8.4x2mm

45x10mm

x8 x8

22x10.5x2

M10x65

LAVE/BENCH

DomSaun.ru

2x759mm

2x1159mm

3x1177mm

4x1930mm 3x2048mm 1x1168mm

1x1968mm

2x1168mm

8x1968mm

2x584mm

2x1192mm

4x1968mm

2x1984mm 2x1984mm 4x1930mm

1x1984mm 1x1984mm 1x537mm

1x537mm 1x1964mm 2x1170mm

P1 P2 P3 P4

P5 P6 P7 P8 P9

P10 P11

P12

P13 P14 P15

P16 P17

1x1745mm

1x1986mm

Profiler

Profiles

Profile

Profilés

Рейки

DomSaun.ru

ASSISTANT

17mm

Grejer bra att ha

Useful tools, etc.

Praktische Hilfsmittel

Matériel utile

Что может пригодит ся

DomSaun.ru

1177mm

759.5mm

1177mm

1159.5mm

~3mm

SILICONE

Hörnknut 2-väg

2-way corner joint

Eckverbindung

Élément d'angle 2-voies

Угловая связка 2-х стенок

Hörnknut 3-väg

3-way corner joint

T-Verbindung

Élément d'angle 3-voies

Угловая связка 3-х стенок

1P1

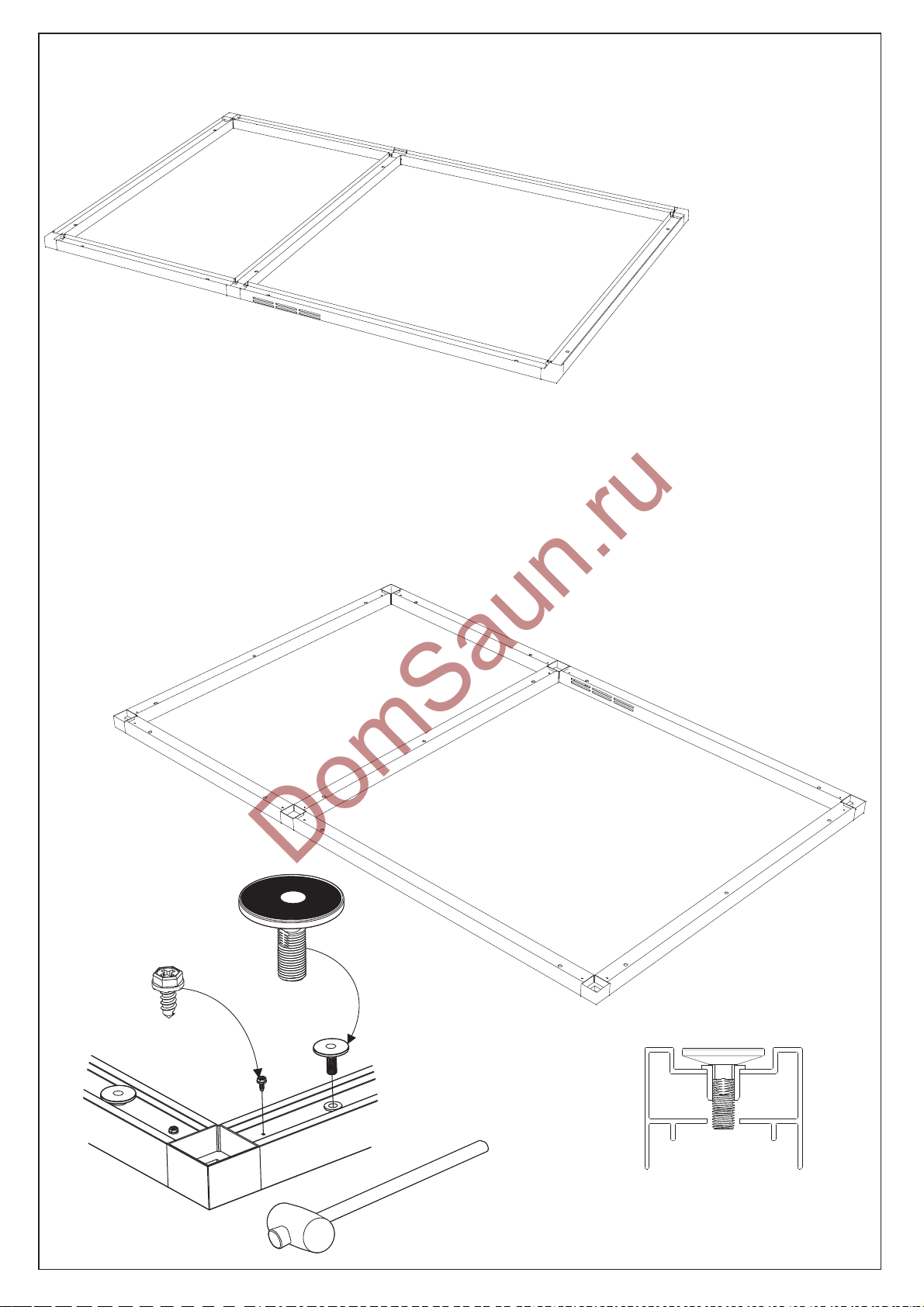

Montering av golvram

Assembling the floor frame

Montage des Bodenrahmens

Montage du cadre de sol

Монтаж рамы пола

Lägg en sträng med silicon på hörnknutarna enligt bilderna.

Apply a string of silicone on the corner joints as shown.

An den Eck- und T-Verbindungen einen Siliconstrang wie abgebildet auftragen.

Appliquer un cordon de silicone aux angles selon les images.

Нанесите полосу силиконового клея на углах как показано на рисунке.

Motsvarande kontaktytor på golvram

Corresponding contact surfaces on

floor frame

Entsprechende Kontaktflächen am

Bodenrahmen

Plans de contact correspondants sur

cadre de sol

Соответствующие поверхности

соприкосновения на раме пола

DomSaun.ru

x14

x17

B8x9.5mm

M8x25x30mm

Skjut in hörnknutarna I golvramsprofilerna

Push the corner joints into place in the profiles for the floor frame.

Eck- und T-Verbindungen in die Bodenrahmenprofile einstecken

Engager les éléments d'angle dans les profilés du cadre de sol

Задвин те внутр угловые связки в рейки рамы пола

Vänd golvramen upp och ned. Banka in hörnknutarna i golvramsprofilerna så att de säkert går i botten.

Skruva fast hörnknutarna och sätt dit ställfötterna. Ställfötterna skruvas i botten.

Turn the floor frame upside down. Tap the corner joints carefully into the floor frame profiles to make sure that they sit all the way in. Secure the

corner joints with screws and fit the adjustable feet. Screw the adjustable feet in as far as they will go.

Bodenrahmen wenden. Eck- und T- Verbindungen bis zum Anschlag in die Bodenrahmenprofile einschlagen. Verbindungen festschrauben und

Einstellfüße anbringen. Einstellfüße bis zum Anschlag einschrauben.

Retourner à l'envers le cadre de sol. Frapper sur les éléments d'angle pour les faire entrer entièrement dans les profilés du cadre de sol. Visser les

éléments d'angle et placer les pieds réglables. Visser à fond les pieds réglables.

Переверните раму пола верхом вниз. Вбейте угловые связки в рейки рамы пола так, чтобы они хорошо вошли в днище. Закрепите угловые

связки винтами и установите в них стал ные лапки. Регулируемые лапки ввинчиваются в днище.

DomSaun.ru
