Tylo Evolve Corner Tradition User manual

TYLÖ SAUNA

EVOLVE CORNER TRADITION

1503

Art.nr 2900 4225

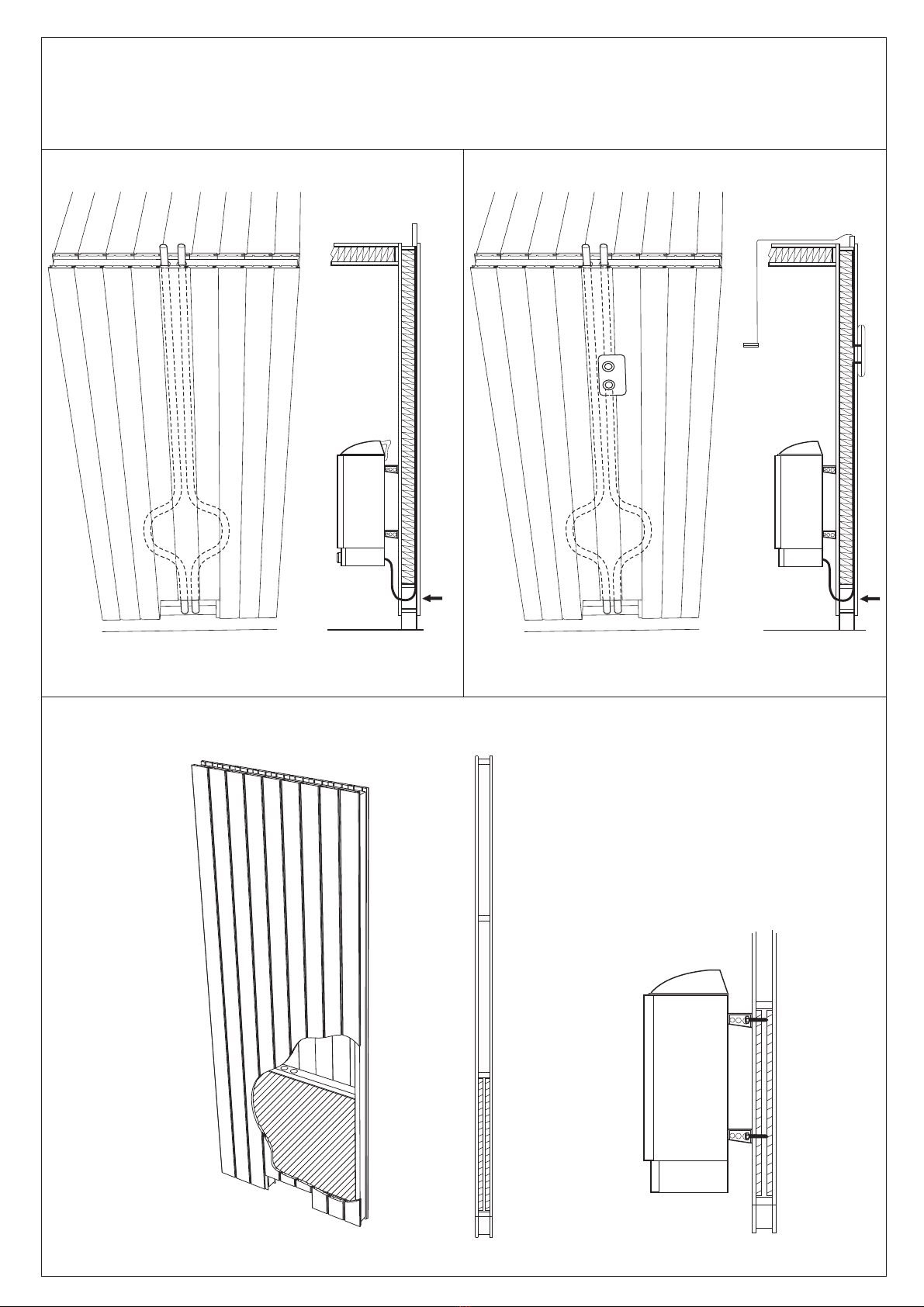

Väggsektion för aggregat

Wall section for heater

Moduł ścianki do montażu pieca do sauny

Använd som skydd på

golvet vid montering av

rummet.

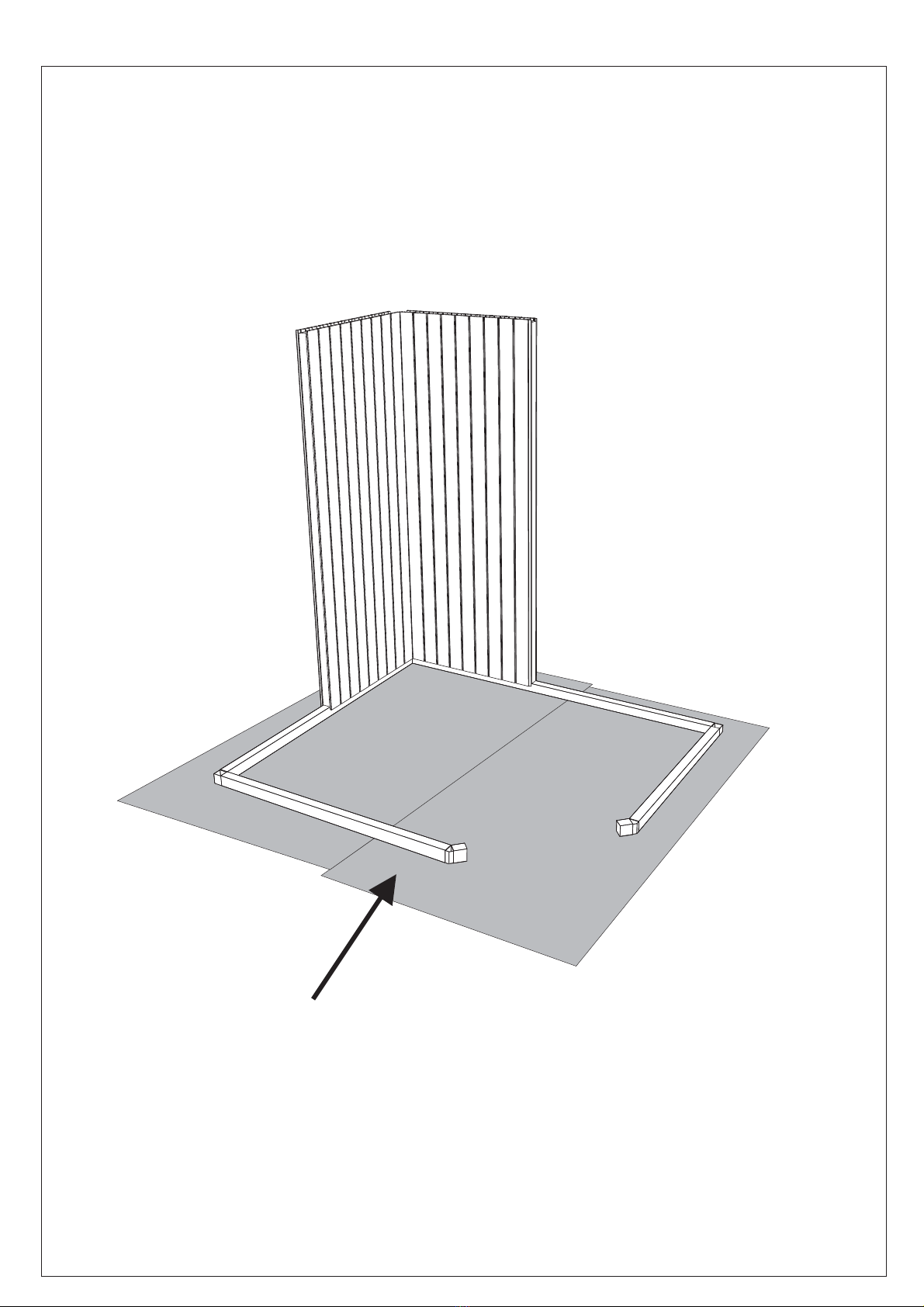

Rumsemballage Room packaging

Use as a protection on

the floor during assembly

of the room.

Tips!

Tip!

Porada!

Opakowanie sauny

Można wykorzystać jako

ochronę podłogi podczas

montażu sauny.

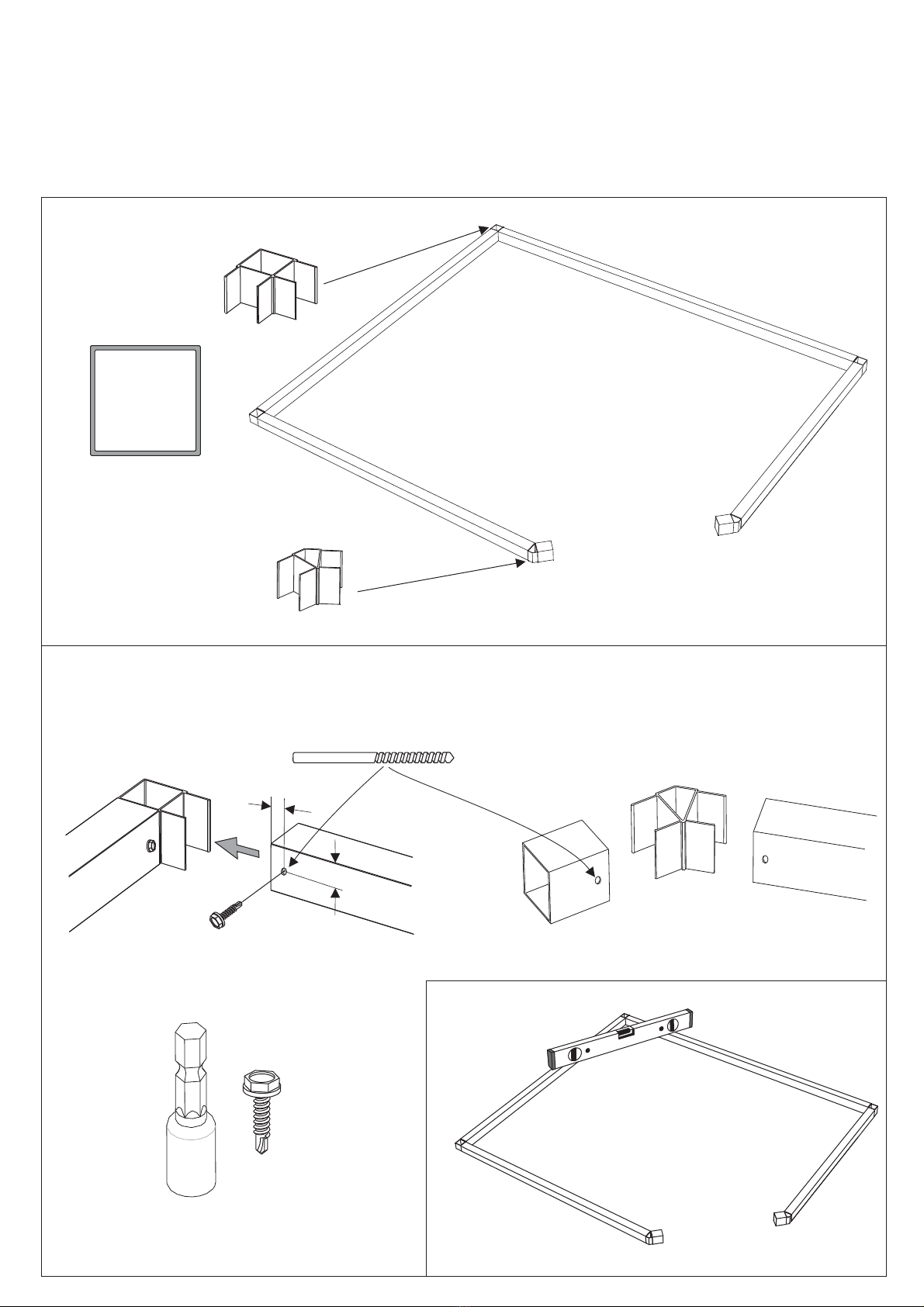

1

P1

Ø3.5

x10

16mm

Note! This instruction can differ from the room

that is delivered.

The room that is mounted in this manual is a

Sauna E1917 Corner Tradition.

See the layout that comes with the sauna room

for details.

OBS! Denna instruktionen kan skilja sig jämfört

med bastun som är levererad.

Rummet som monteras i denna manual är ett

Sauna E1917 Corner Tradition.

Se layouten som medföljer rummet för mer

detaljer.

x3

x2

10mm

23mm

2

P2

P2

47x22mm

Upp

Up

Oben

Haut

Верх

Do gory

Ner

Down

Unten

Bas

Низ

Na doł

Insida

Inside

Innenseite

Interieur

.Внутр

Wewnątrz

Utsida

Outside

Ausenseite

Exterieur

.Наруж

Na zewnątrz

60mm

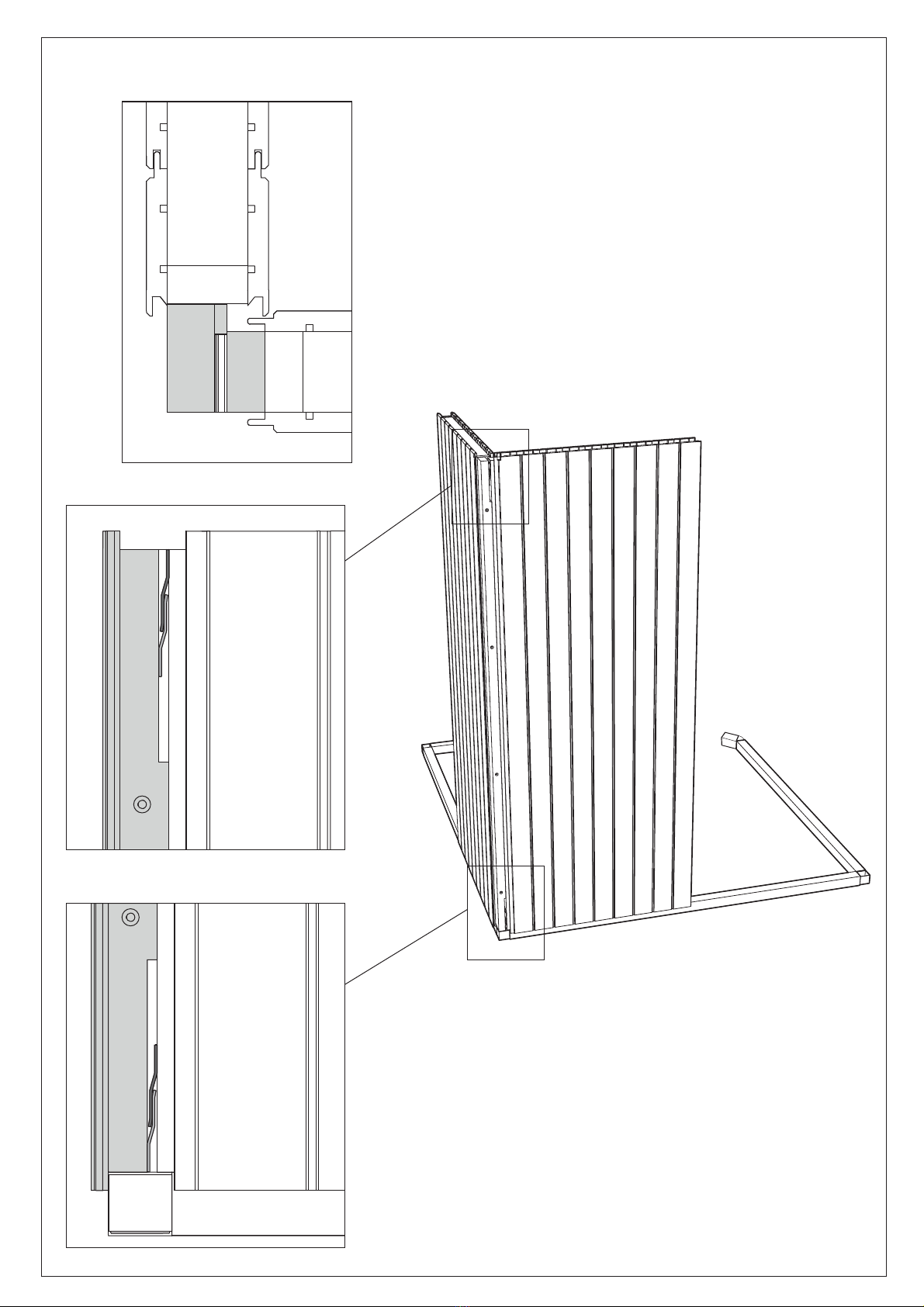

Bild 2-7 visar hur hörnstolpar och väggar skall

monteras om det inte finns utrymme för att

skruva ihop dessa utifrån. Monteringsbleck

används då.

Finns det utrymme rekommenderas att

hörnstolpar och väggar skruvas ihop. Detta

visas från bild 8.

Figure 2-7 shows how the corner posts and

walls must be fitted if there is no space for

screwing them together outside. Mounting

plate is used then.

If there is space it’s recommended that the

corner posts and walls are screwed together.

This is shown from figure 8.

(Montering från insidan)

(Mounting from the inside)

Monteringsbleck

Montering från insidan

Mounting plates

Mounting from the inside

Skruv (rekommenderas)

Montering från utsidan

Screw (recommended)

Mounting from the outside

3

90mm

Ner

Down

Unten

Bas

Низ

Na doł

Upp

Up

Oben

Haut

Верх

Do gory

Ner

Down

Unten

Bas

Низ

Na doł Upp

Up

Oben

Haut

Верх

Do gory

25mm

(Montering från insidan)

(Mounting from the inside)

Ø 3.5

90mm

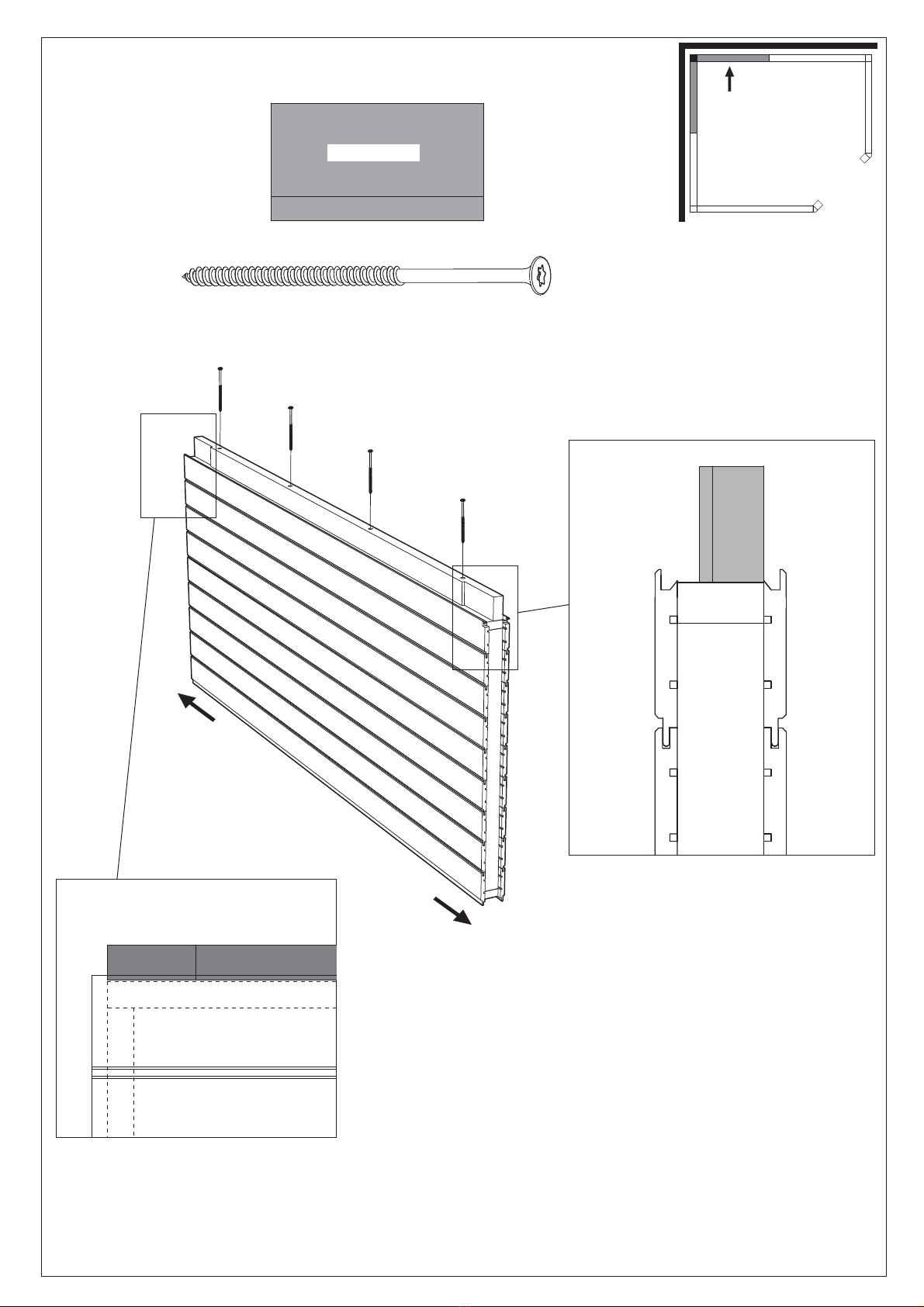

Använd medskickad mall

Use the enclosed template

4

P3

P3

62.5x34.5mm

Ner

Down

Unten

Bas

Низ

Na doł

Upp

Up

Oben

Haut

Верх

Do gory

Insida

Inside

Innenseite

Interieur

.Внутр

Wewnątrz

Utsida

Outside

Ausenseite

Exterieur

.Наруж

Na zewnątrz

100mm

(Montering från insidan)

(Mounting from the inside)

90mm

Upp

Up

Oben

Haut

Верх

Do gory

Ner

Down

Unten

Bas

Низ

Na doł

Ner

Down

Unten

Bas

Низ

Na doł Upp

Up

Oben

Haut

Верх

Do gory

25mm

5(Montering från insidan)

(Mounting from the inside)

Ø 3.5

6(Montering från insidan)

(Mounting from the inside)

7(Montering från insidan)

(Mounting from the inside)
