Signature Hardware ADELPHI SH607 Instruction sheet

11.800.221.3379

SQUARE SHOWER DRAIN

DRENAJE DE DUCHA CUADRADO

SKU: 948035, 948036

REVISED 09/04/2019

CODES: SH607, SH608

GETTING STARTED

BEFORE YOU BEGIN

We recommend consulting a professional if you are



Hardware accepts no liability for any damage to



installation.

Observe all local plumbing and building codes.

If any damage is found, contact our Customer

Relations team at 1-800-221-3379.

Ensure that you have gathered all the required

materials that are needed for the installation. For

these instructions, the shower framing should be







apply to either PVC pan liner or CPE pan liner.

TOOLS AND MATERIALS:

HERRAMIENTAS Y MATERIALES:

Plumbers



Cinta de

fontanería

ANTES DE COMENZAR

Le recomendamos que consulte a un profesional si no

sabe cómo instalar accesorios de plomería. Signature

Hardware no asume ninguna responsabilidad con

respecto a los daños causados a la plomería, ni por

daños personales que ocurran durante la instalación.

Cumpla con todas las normas locales de plomería y

construcción.

Si encuentra algún daño, comuníquese con nuestro

equipo de Servicio al cliente al 1-800-221-3379.

CÓMO COMENZAR

Asegúrese de haber reunido todos los materiales

necesarios para la instalación. Para estas

instrucciones, se debe construir el marco de la ducha y

el piso es de madera contrachapada. Lo mismo se

aplica para los pisos de concreto, donde se aplica una

lecho de mortero bajo el revestimiento ﬂexible. Las

instrucciones se aplican a cualquier revestimiento

ﬂexible de PVC.

NOTE





NOTA

Usted puede necesitar herramientas diferentes, más

especializadas para instalar el drenaje de la ducha y

los azulejos del piso.

Level

Nivelador

Mortar

Mortero

PVC Glue

Pegamento para PVC

Drill

Taladro

Pencil

Lápiz

ADELPHI & MENLO

21.800.221.3379

INSTALLATION

INSTALACIÓN

3. 



3. Engrapar la tablilla galvanizada sobre el papel de

construcción, conforme las instrucciones de la capa de la

lámina galvanizada.

4. 



to the marked height of perimeter of shower base.



spots with mortar. Allow the mortar to cure overnight,

according to instruction of mortar.

4. Para aplicar capa de mortero, aplanar el mortero sobre

la lámina galvanizada desde la parte exterior del

adaptador de la brida hasta la altura marcada del

perímetro de la base de la regadera. Veriﬁcar que la

pendiente del mortero sea uniforme y rellene con

mortero los hundimientos. Permitir que el mortero fragüe

durante la noche, siguiendo las instrucciones del mismo.

1. 

base. Disassemble the shower drain, set the screws,

plate, ring and body aside. Also remove the screws



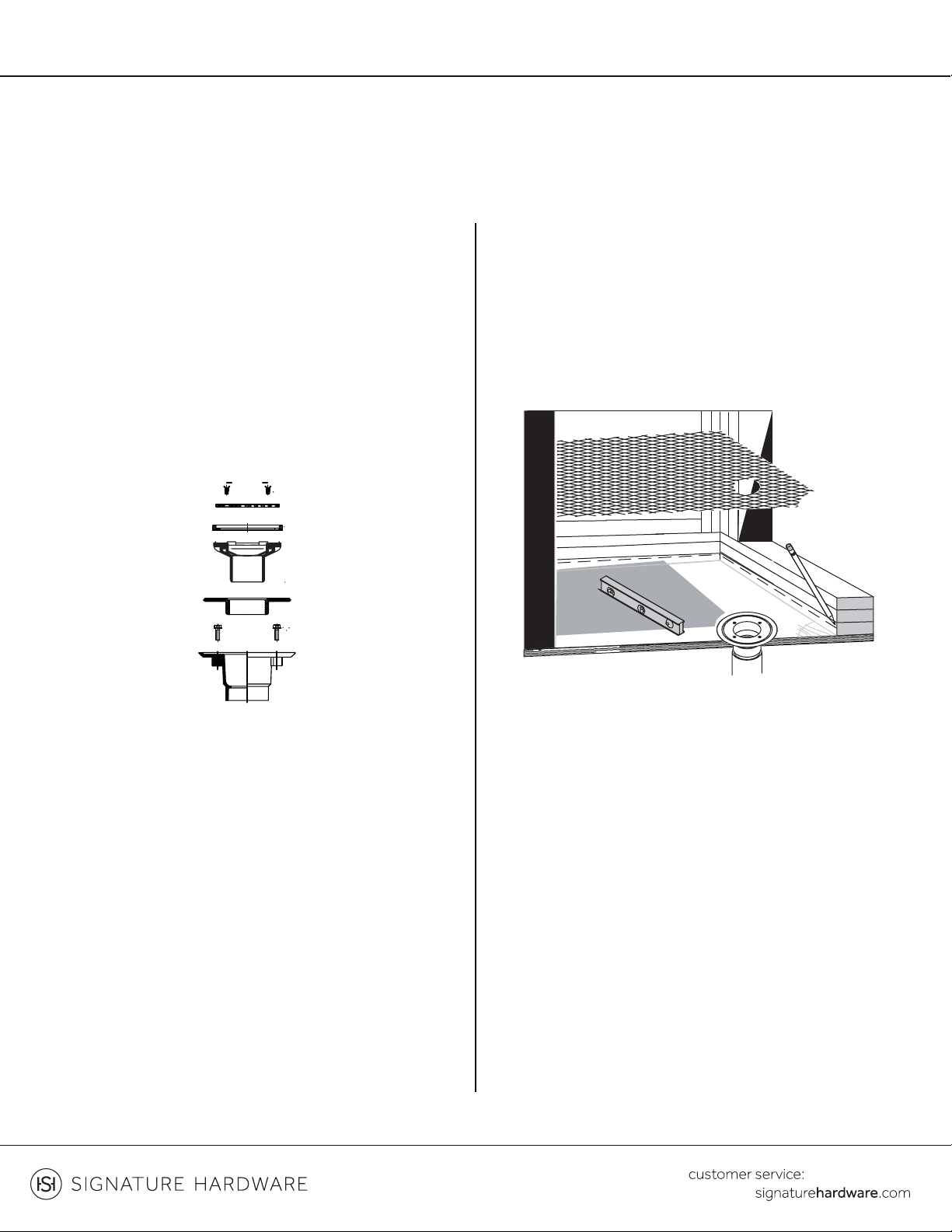

1. Engrapar papel de construcción en el subsuelo de la

base de la regadera. Desarmar el desagüe de la regadera,

apartar los tornillos, la placa el empaque y el cuerpo.

Retirar también los tornillos del collar para separarlo del

reborde.

2. Glue the bottom piece to the drain pipe with

appropriate cement. Partially screw the drain bolts into

the drain piece and place a rag in the drain pipe to

prevent mortar from falling into the drain.

2. Pegar la parte inferior del tubo de desagüe con el

cemento adecuado. Atornille parcialmente los pernos en

la pieza del desagüe y coloque un trapo dentro del tubo

dedesagüe para evitar que el mortero caiga dentro del

desagüe.

SQUARE SHOWER DRAIN

DRENAJE DE DUCHA CUADRADO

SKU: 948035, 948036

ADELPHI & MENLO

31.800.221.3379

7. Assemble body and strainer of drain, set the ring on

the strainer body. Set the plate inside the ring, and

then secure the plate with two screws (provided).

7. Ensamblar el cuerpo y colador del desagüe.

Colocar el anillo sobre el cuerpo del colador. Colocar la

placa dentro del anillo y asegurarla con dos tornillos

(incluidos).

8. 

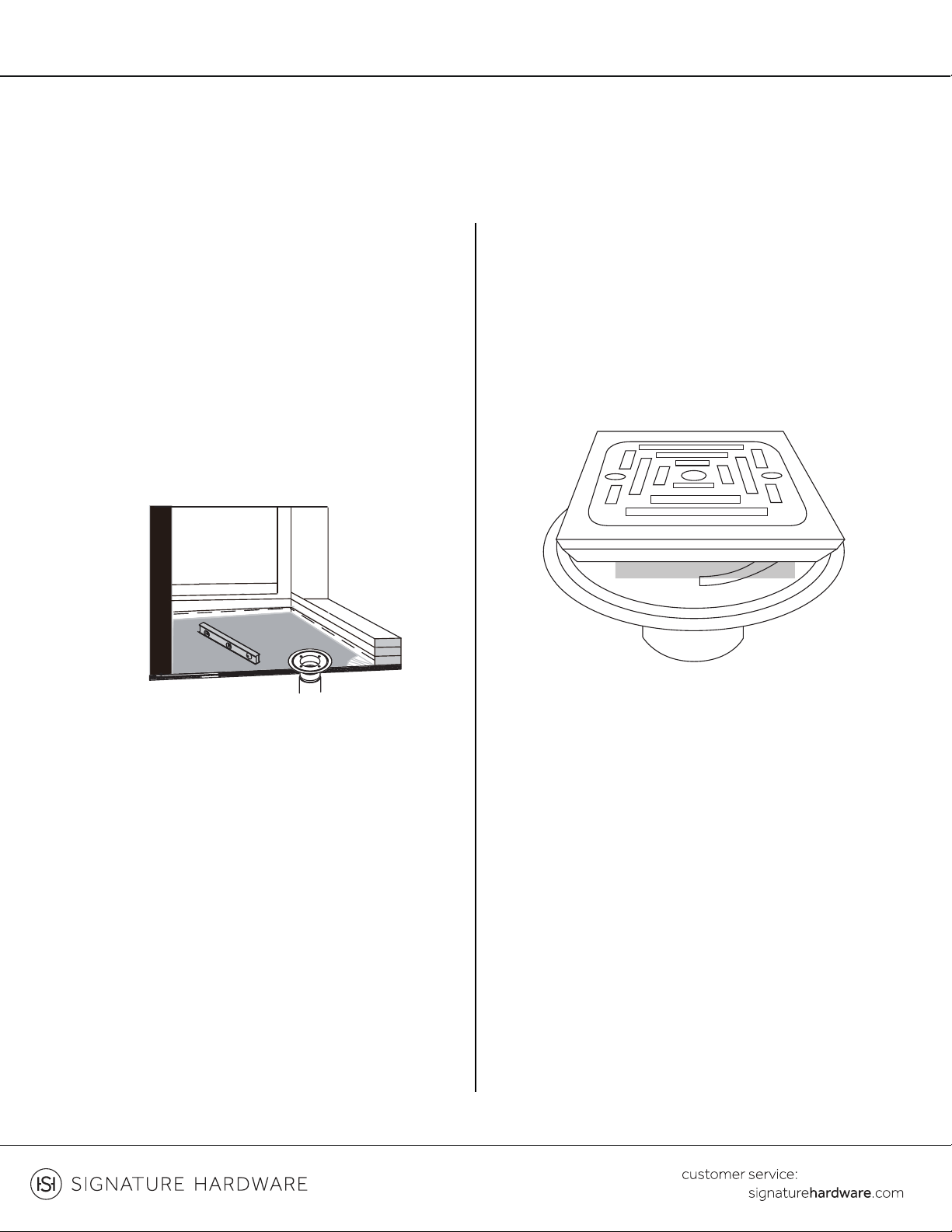

8. Aplicar solador e instalar la baldosa al terminado.

5. Place the waterproof membrane or shower pan

liner on top of mortar. Prepare waterproof membrane

or shower pan liner according to instruction of shower

pan liner's application instructions. Cut away the



adapter and at the drain outlet.

5. Colocar la membrana impermeable en el

recubrimiento del casetón, en la parte superior del

mortero. Preparar la membrana impermeable o el

recubrimiento del casetón conforme las instrucciones de

aplicación del mismo. Corte el recubrimiento del casetón

en la ubicación del tornillo en el adaptador de la brida de

la salida del desagüe.

6. 

collar piece over the bolt holes. Install the bolts,



watertight seal. Insert an inset into the drain, and then



overnight to check for leaks.

6. Para ensamblar el drenaje, coloque la pieza del medio

de la brida de drenaje sobre los agujeros de los pernos.

Instale los pernos, asegúrelos ﬁrme y uniformemente

para crear un sellado hermético. Inserte para ensamblar

el drenaje, coloque la pieza del medio de la brida de

drenaje sobre los agujeros de los pernos. Deje que el

agua permanezca durante la noche para veriﬁcar si hay

ﬁltraciones.

SQUARE SHOWER DRAIN

DRENAJE DE DUCHA CUADRADO

SKU: 948035, 948036

ADELPHI & MENLO
