Sennheiser EK 2013 User manual

SYSTEM 2013PLL

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

INSTRUCTIONS POUR L‘USAGE

ISTRUZIONI PER L‘USO

MODO DE EMPLEO

GEBRUIKSAANWIJZING

BRUKSANVISNING

EK 2013 PLL

3.1

Témoins de réception

et d’alimentation

Témoin de transmission

Microphone

incorporé

Prise sortie

pour casque

Prise sortie

pour le raccord

de l’appareil de

correction

auditive

Contacts de charge pour la

recharge dans le chargeur

L 2013 (uniquement sur la

batterie d’accumulateurs)

Batterie de piles

ou d’accumulateurs

rechargeable

Sélecteur

de canaux

permettant

la sélection de

16 fréquences

différentes

Couvercle

verrouillable

Input

Témoin d’alimentation

3.2

Contacts de charge pour la

recharge dans le chargeur

L 2013 (uniquement sur la

batterie d’accumulateurs)

Batterie de piles

ou d’accumulateurs

rechargeable

Sélecteur

de canaux

permettant

la sélection de

16 fréquences

différentes

Couvercle

verrouillable Prise pour

appareils supplé-

mentaires, p. ex.

magnétophone

Microphone

incorporé

Prise pour

microphone

supplémentaire

MKE 2013

SK 2013 PLL

3.3

Description du systeme

3.4 Appareils

3.4 Principe de fonctionnement

3.5 Caracteristiques communes

3.6 Mise en service

3.6 Mise en place de la batterie de piles

3.6 Alimentation par accumulateurs

3.6 Mise en marche/fixation sur vêtement

3.6 Vue d’ensemble des gammes de frequences d’emission/reception

3.7 Selection des frequences

3.7 Réglage de l’émetteur et du récepteur sur le canal désiré

Recepteur EK 2013 PLL

3.8 Possibilites de branchement

3.8 Antenne incorporée

3.8 Branchement d’un appareil de correction auditive avec entrée audio

3.8 Branchement d’un appareil de correction auditive sans entrée audio

3.8 Branchement d’un casque

3.9 Couvercle verrouillable

3.9 Circuit de priorite et reglage du microphone du recepteur

3.10 Réglage du circuit de priorité

3.10 Activation/neutralisation du circuit de prioritéet mise en/hors circuit du

microphone incorporé

3.11 Temoins du recepteur EK 2013 PLL

3.11 Circuit de priorité, DEL verte

3.11 Filtre d’arrêt du bruit et témoin d’alimentation, DEL rouge

Emetteur SK 2013 PLL

3.12 Possibilites de branchement

3.3.12 Temoin

3.3.13 Reglage de la sensibilite du microphone

3.14 Accessoires

3.14 Cables

3.15 Caracteristiques techniques SK 2013 PLL

3.16 Caracteristiques techniques EK 2013 PLL

3.4

System 2013

Le système 2013 PLL permet l’intégration de personnes souffrant de problèmes auditifs dans

les écoles et les universités, au travail et pendant les loisirs.

La conception et les détails de fonctionnement ont étéspécialement étudiés pour répondre aux

exigences posées par ce groupe d’utilisateurs ; la manipulation est d’un apprentissage aisé. En

outre, les appareils sont de petite taille, légers et discrets.

Appareils

•Emetteur SK 2013 PLL pour l’orateur

•Récepteur EK 2013 PLL pour le malentendant

Principe de fonctionnement

L’orateur, l’enseignant ou le professeur par exemple est porteur de l’émetteur SK 2013 PLL

tandis que le malentendant est porteur du récepteur EK 2013 PLL. Un casque ou un câble de

connexion pour appareil de correction auditive peuvent être branchés sur le récepteur EK

2013 PLL. De ce fait, l’écolier est en mesure d’entendre son professeur tout en restant

entièrement libre de ses mouvements, comme s’il était assis àcôtéde ce dernier. Lorsque

l’enseignant parle, les bruits ambiants se trouvent sensiblement réduits. Pendant les silences,

le microphone incorporédans l’appareil de correction auditive ou dans le récepteur EK 2013

PLL se trouve réglésur pleine puissance, ce qui permet d’entendre les camarades. Toutefois,

c’est toujours le dialogue entre l’enseignant et l’élève qui est prioritaire.

Le système 2013 PLL constitue un auxiliaire fiable même dans des conditions d’utilisation

difficiles. La puissance d’émission est suffisante pour couvrir des distances relativement

importantes. En outre, les bruits parasites peuvent être supprimés ou une mauvaise acoustique

compensée par le branchement du microphone supplémentaire MKE 2013 sur l’émetteur SK

2013 PLL. La diversitédes accessoires permet de raccorder le récepteur àpratiquement tout

appareil de correction auditive, la liaison pouvant être électrique ou inductive.

SK 2013 PLL

ou EK 2013 PLL B 2013 BA 2013

3.5

L’alimentation électrique de l’émetteur SK 2013 PLL et du récepteur EK 2013 PLL est assurée

pardesbatteriesd’accumulateursdetypeBA2013.Larechargedecesbatteriesd’accumulateurs

s’effectue en une nuit ; àcet effet, elles doivent être enfichées dans le chargeur double L 2013

après avoir étéretirées de l’appareil ou non. Une batterie d’accumulateurs fournit une

puissance suffisante pour une journée de travail normale (jusqu’à 12 heures). La recharge

s’effectue en une nuit.

Les batteries de piles permettent d’utiliser l’appareil làoùune alimentation secteur est

impossible (durée de fonctionnement maximale supérieure à40 heures). Elles remplacent dans

ce cas les batteries d’accumulateurs.

Caracteristiques communes pour emetteur et recepteur

•Durée de service atteignant 40 heures, batterie de piles et

batterie d’accumulateurs rechargeable

•Microphone incorporédans l’émetteur et le récepteur

OFF

3.6

Mise en service

Mise en place de la batterie de piles

Deux piles (type Mignon AA) doivent être placées dans le compartiment de fond amovible.

Le verrou du compartiment àpiles (voir figure) saute facilement au moyen d’un tournevis ou

de tout autre objet pointu.

Alimentation par accumulateurs

Pour une utilisation quotidienne, il est recommandéd’utiliser la batterie d’accumulateurs BA

2013. Comme dans le cas de la batterie de piles, celle-ci s’emboîte sur le fond de l’émetteur ou

du récepteur. La recharge des accumulateurs s’effectue dans le chargeur double L 2013.

Mise en marche/fixation sur le vetement

Avant la mise en marche, faire coulisser l’interrupteur marche/arrêt de l’émetteur ou du

récepteur vers le bas.

Fixer l’émetteur ou le récepteur au corps au moyen de la bande àpasser derrière la nuque et

de la plaque support. La pince intégrée permet en outre de fixer l’émetteur ou le récepteur à

la chemise ou àla ceinture par exemple.

Vue d’ensemble des frequences d’emission/reception disponibles

EK/SK 2013-6-D bande 8 m 36,64 - 37,98 MHZ

EK/SK 2013-6-1 bande 8 m 30 - 36 MHz

EK/SK 2013-6-2 bande 8 m 35 - 40 MHZ

EK/SK 2013-6-3 bande 8 m 39 - 45 MHz

EK/SK 2013-8 bande 4 m 72,025 - 75,975 MHZ

EK/SK 2013-9 bande 2 m 173,350 - 175,02 MHz

3.7

Selection de la frequence

Reglage de l’emetteur et du recepteur sur le canal desire

La sélection des fréquences de transmission s’effectue au moyen du sélecteur rotatif (D) monté

sur l’émetteur et le récepteur. La correspondance entre position du sélecteur et fréquence est

indiquée sur la plaque signalétique apposée sur l’arrière de l’appareil. En fonction du type de

l’appareil, pas moins de 16 fréquences sont disponibles, ce qui permet un service àcanaux

multiples dans les écoles par exemple.

Remarques importantes :

•L’émetteur et le récepteur d’une unitéde transmission doivent être tous

deux réglés sur la même fréquence

•Un émetteur peut être utiliséavec plusieurs récepteurs réglés sur la même fréquence.

•Un récepteur ne peut pas être utiliséavec plusieurs émetteurs sur une seule fréquence

! Les fautes de réglage de ce type se manifestent par des crépitements et des sifflements du

récepteur.

Prise stéréo ø3,5 mm

sortie de haut niveau (2 x 0,7 V/32 Ω)

Prise stéréo ø2,5 mm (2 x 3 mV/2 kΩ)

3.8

Recepteur EK 2013 PLL

Caracteristiques

•Jusqu’à 16 fréquences synthétisées PLL

•Témoin bien visible pour toutes les fonctions essentielles

•Protection enfants grâce au couvercle verrouillable des éléments de réglage

•Circuit de prioritéintégré

•Microphone incorporé. Le récepteur fait au besoin office

d’appareil de correction auditive. - sans accessoires supplémentaires -

Possibilites de branchement sur le recepteur EK 2013 PLL

Sur le côtégauche de l’appareil se trouvent deux prises de jack stéréo : une grande prise de

ø3,5 mm et une petite prise de ø2,5 mm.

Les deux prises sont conçues uniquement pour l’enfichage de jacks stéréo ! Les fiches mono

provoquent des défaillances ou un court-circuit. Les casques mono doivent être munis de

fiches àstéréo.

Antenne incorporee

Le câble branchésur l’une ou l’autre des prises fait simultanément office d’antenne. Utiliser

uniquement des câbles d’origine !

Branchement d’un appareil de correction auditive avec entree audio

La petite prise (ø2,5 mm) délivre le signal de sortie pour un appareil de correction auditive

avec entrée audio. Vous trouverez les câbles de connexion dont vous avez besoin chez votre

audiologiste. (voir également sous „CABLES“)

Branchement d’un appareil de correction auditive sans entree audio

Lagrandeprise(ø3,5mm)sertau branchement de la boucle detransmissionélectromagnétique

EZT 1011 ou des plaquettes d’induction EZI 120 pour appareils de correction auditive sans

entrée audio.

Branchement d’un casque

La grande prise est conçue pour le branchement d’un casque stéréo (impédance > 32 Ω).

3.9

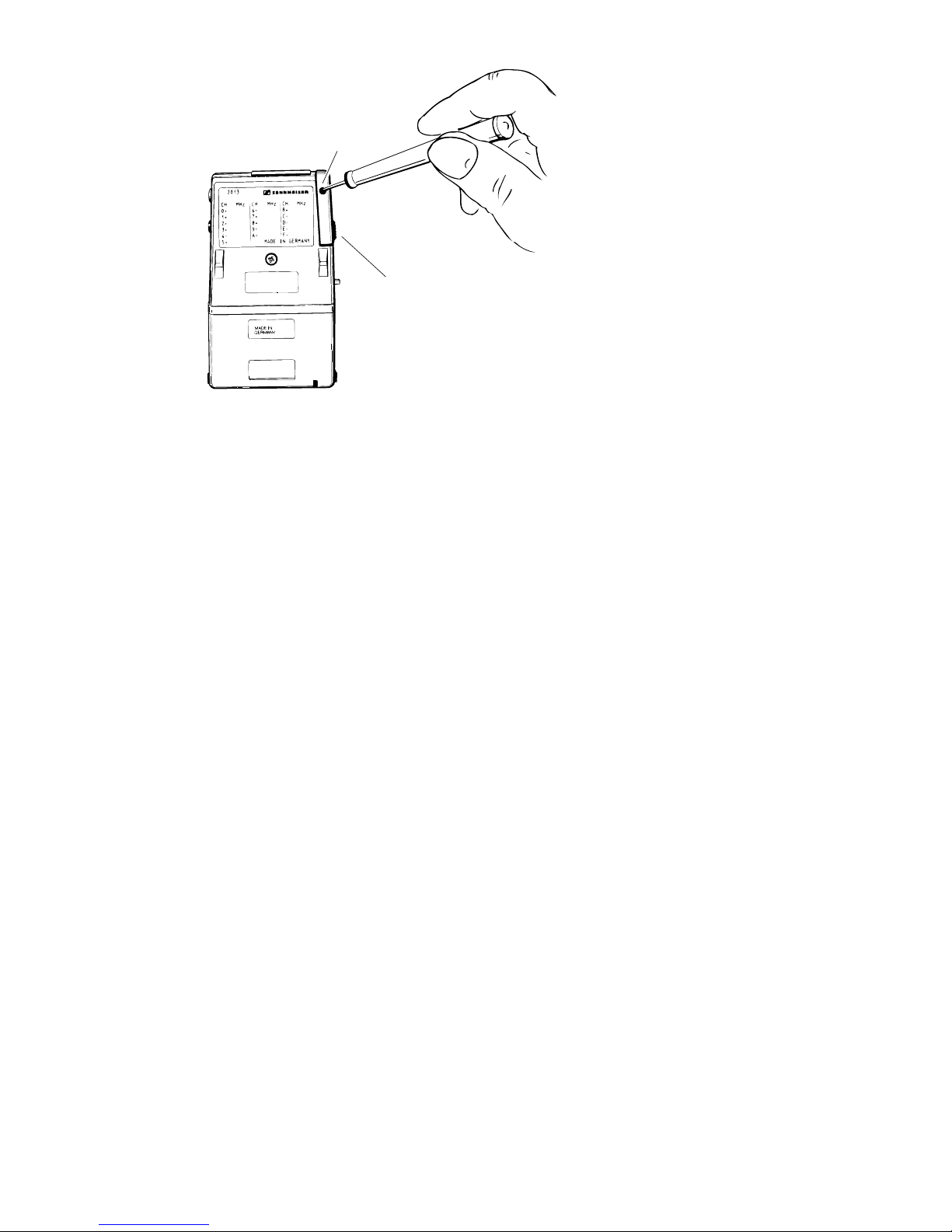

Couvercle verrouillable sur le recepteur

L’accès aux éléments de commande est protégépar un verrou coulissant (S) montésur le côté

droit du boîtier. Ce verrou protège les éléments de commande contre toute manipulation non

autorisée ou involontaire. Il est bloquépar une vis sans tête (M) qui doit être enfoncée

complètement avant de faire coulisser le verrou.

Une fois le verrou coulissant retiré, les deux potentiomètres sont accessibles :

•Le potentiomètre du bas (P1) permet le réglage du volume du récepteur,

il détermine l’intensitésonore du signal de la personne de référence.

•Le potentiomètre du haut (P2) permet le réglage du volume de base

du microphone incorporé.

Reglage du circuit de priorite et du microphone

Le récepteur est muni d’un circuit de priorité. Les microphones des appareils de correction

auditive ou le microphone incorporédans le récepteur subissent une baisse du volume

pendant la durée de la transmission de la parole, ce qui permet au signal provenant de l’orateur

de parvenir en prioritéau porteur du récepteur.

En outre, le circuit de prioritéest complétéd’un filtre de parole. De ce fait, les bruits

indésirables (claquement de porte, etc.) n’activent pas le circuit de priorité.

Le circuit de prioritéet le volume de base du microphone mis en circuit peuvent être réglés

séparément.
