Rubi KROnos RKR77 User manual

InstallatIon KRonos - RKR77

Doc. # DR045-3 / 31-03-2016 www.rubi.ca - 1.800.463.2197

Si vous n'avez pas besoin des deux sorties d'eau,

veuillez visser le bouchon avec le joint d'étan-

chéité sur la sortie non utilisée.

If you do not need both outlets, please screw the

cap with the seal on the output not used.

Si vous faite l'installation d'un bec de bain

avec déviateur et tête de douche, veuillez

respecter les indications ci-dessus.

If you install of a tub spout with a diverter and

a shower head, please follow the directions

illustrate above.

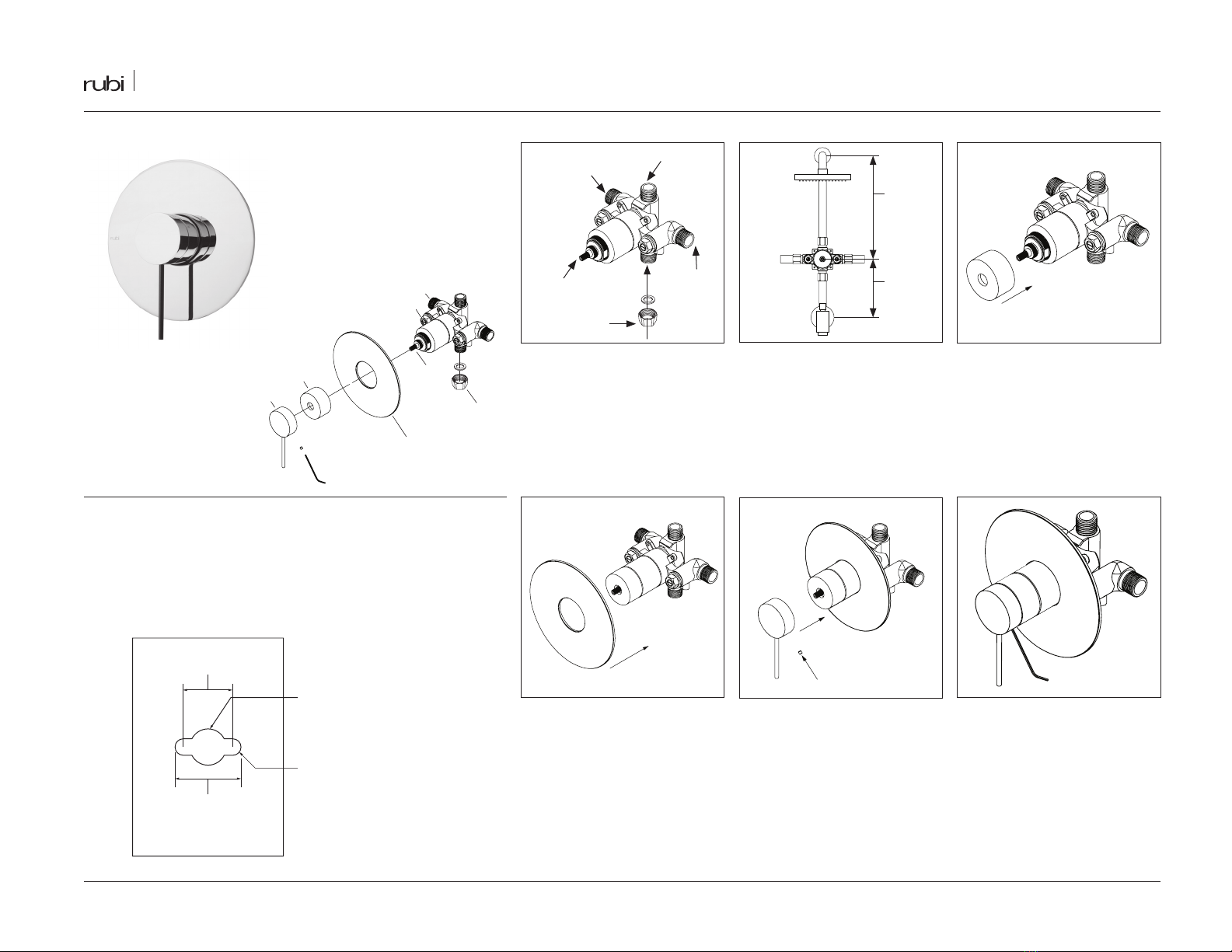

Vissez la bride de poignée.

Screw the handle ﬂange.

Placez la plaque de ﬁnition en position.

Place the cover plate in position.

PIèCES / PARTS

GAbARIT dE PERçAGE / dRIll In TEmPlATE

Vériﬁez que toutes les pièces de votre robinet

sont dans l'emballage.

Make sure you have all the parts in hand.

lISTE dES PIèCES / PARTS lIST

01 Valve 1/2" / 1/2" Mixer

02 Valve anti-retour / Check-valve

03 Bague / Ring

04 Plaque / Plate

05 Poignée Thermo / Thermo. Handle

06 Cartouche P.B. / P.B. Cartridge

07 Bouchon 1/2" / 1/2" Cap

Déterminer l'emplacement désiré au mur et construire un cadrage de support

adéquat. Le mur doit être percé de façon à pouvoir installer le robinet correc-

tement. Merci de vous référer au diagramme pour les informations nécessaires

au perçage.

Determine the desired location on the wall and build a framework for ade-

quate support. The wall must be drilled so as to install the tap properly. Please

refer to diagram for drilling infos.

RKR77

Ø 55 mm

Ø 2" 11/64

100 mm

3" 15/16

78 mm c.c.

3" c.c.

Ø 25 mm

Ø 1"

ÉTAPES / STEPS

Entrée d'eau chaude

Hot water Inlet

Bouchon

Plug

Entrée

d'eau froide

Cold water

inlet

Sortie d'eau 01

Water outlet

Sortie d'eau 02

Water outlet 02

40" Min.

12" Max.

Fixez la poignée en position en serrant la vis

allen à l'aide de la clé.

Secure handle in position by tightening the

screw with allen key.

Insérez la poignée.

Insert the handle.

InstallatIon KRonos - RKR77

Doc. # DR045-3 / 31-03-2016 www.rubi.ca - 1.800.463.2197

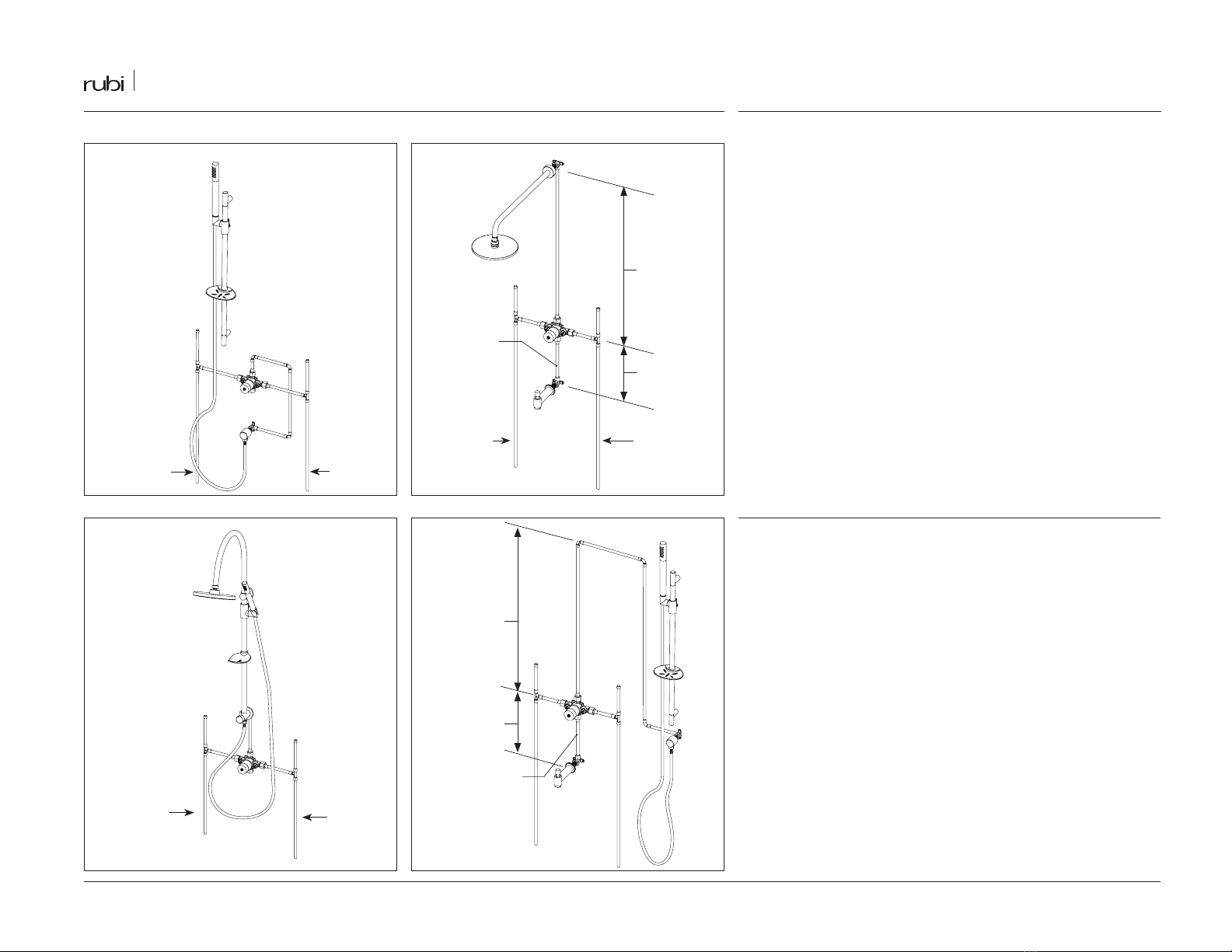

SChÉmAS dE bRAnChEmEnT / PlumbInG ConnECTIon dIAGRAm

Entrée d'eau chaude

Hot water inlet Entrée d'eau froide

Cold water inlet

ConfIG. 03 ConfIG. 05

ConfIG. 06ConfIG. 04

Entrée d'eau chaude

Hot water inlet

Entrée d'eau chaude

Hot water inlet

Entrée d'eau froide

Cold water inlet

Entrée d'eau froide

Cold water inlet

40" Min.

12" Min.

Cuivre / Copper

EnTRETIEn / mAInTEnAnCE

Pour nettoyer votre robinet, un savon doux, de l’eau chaude et un linge doux sufﬁront pour faire

disparaître saletés, tâches et traces d’accumulation de savon. Rincez après le nettoyage et asséchez

avec un linge doux et sec pour retrouver le lustre original de votre robinet. La garantie sera nulle

et non avenue dans les cas d’utilisation de produits nettoyants inadaptés (particulièrement ceux

contenant des agents abrasifs, cires, alcools, ammoniaques, javelisants, acides, des solvants

ou autres produits chimiques corrosifs), qu’ils soient utilisés par l’acheteur ou par un tiers pour

l’acheteur/propriétaire.

A mild detergent, warm water and a soft cloth will remove normal dirt and soap accumulations on

your faucet. Rinse thoroughly after cleaning and wipe with a soft dry cloth to restore original luster on

its surface. Do not use harsh abrasives cleaners to clean your faucet.

The warranty will be void in case of use of unsuitable cleaning products (especially those containing

abrasive cleansers, waxes, alcohols, ammoniated, bleach, acids, solvents or other harsh chemicals),

whether they are used by the purchaser or a third party for the buyer/owner.

40" Min.

12" Min.

Cuivre / Copper
