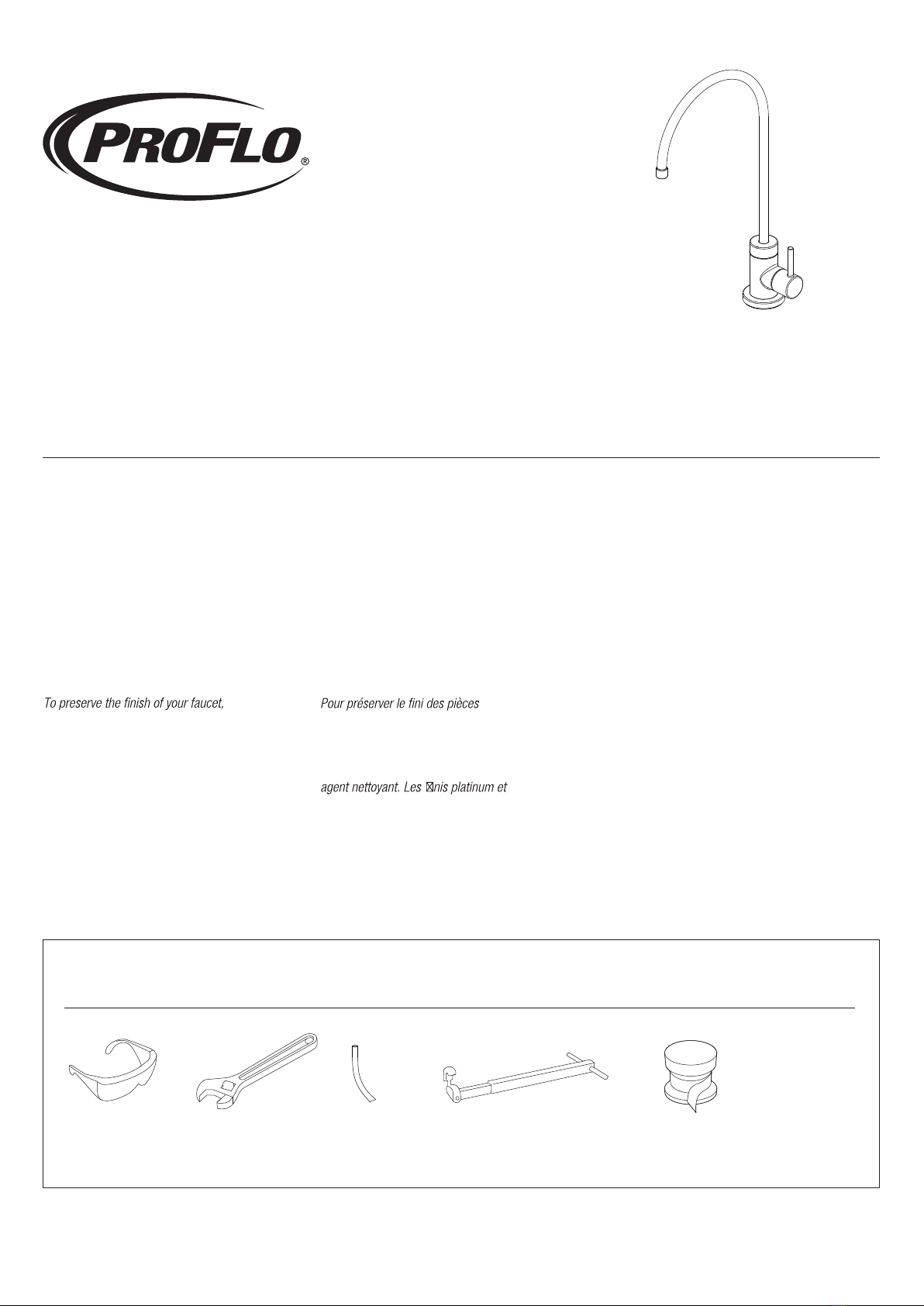

ProFlo PFX122CP User manual

1PROFLO.COM

MACKINAC SINGLE-HANDLE DRINKING WATER FAUCET

MACKINAC ROBINET D’EAU POTABLE À UNE SEULE MANETTE /

MACKINAC GRIFO DE AGUA POTABLE, DE UNA SOLA LLAVE

Installation Instructions

Instructions pour l’installation / Instrucciones de instalación

FRANÇAIS ESPAÑOL

Precaución-consejos:

You May Need

Aticles Dont Vous Pouvez Avoir Besion / Usted Puede Necesitar

Goggles

Lunettes de sécurité

Anteojos Protectores

3/8 in. Water line

9,5mm (3/8po) Tuyau d’eau

Latiguillo de 3/8pulg.

Basin Wrench

Clé pour lavabo

Llave para Instalar Grifos

Wrench

Clé ajustable

Llave

Sealant Tape

Ruban d'étanchéité

Cinta Selladora

ENGLISH

Caution-Tips:

Always turn off water supply before

removing existing faucet or replacing

any part of the faucet. Open the

faucet handle to relieve water

pressure and ensure that water is

completely shut off.

Care Instructions:

apply non-abrasive wax. Any

cleaners should be rinsed off

immediately. Do not use abrasive

cleaners on the faucet.

Attention-suggestins:

Toujours couper l'alimentation en eau

avant d'enlever ou de démonter le

robinet. Ouvrir le robinet pour libérer la

pression d'eau et pour s'assurer que

l'alimentation en eau a bien été coupée.

Directives d’Entretien:

métalliques du robinet, appliquer une

cire non abrasive comme une cire à

votiure. Rincer immédiatement le

robinet aprés l'avoir nettoyé avec un

LifeShine peuvent être nettoyés à l'aide

de produits abrasifs doux.

Siempre corte el suministro de agua

antes de retirar el grifo actual o

remplazar cualquier pieza del mismo.

Abra la llave del grifo para liberar la

presión de agua y asegurar que ya no

corre agua.

Instrucciones de Cuidado:

Para conservar el acabado que cubre

las partes metálicas de su llave

mezcladora, aplique cera que no sea

abrasive, como una cera para autos. Si

usa algún tipo de limpiador, deberá

enjuagarlo inmediatamente. Los

abrasivos suaves son aceptables en

acabados platinum y LifeShine.

PFX122CP PFX122ZBN PFX122MB

MNOWD007CP MNOWD007SSP MNOWD007FB

2PROFLO.COM

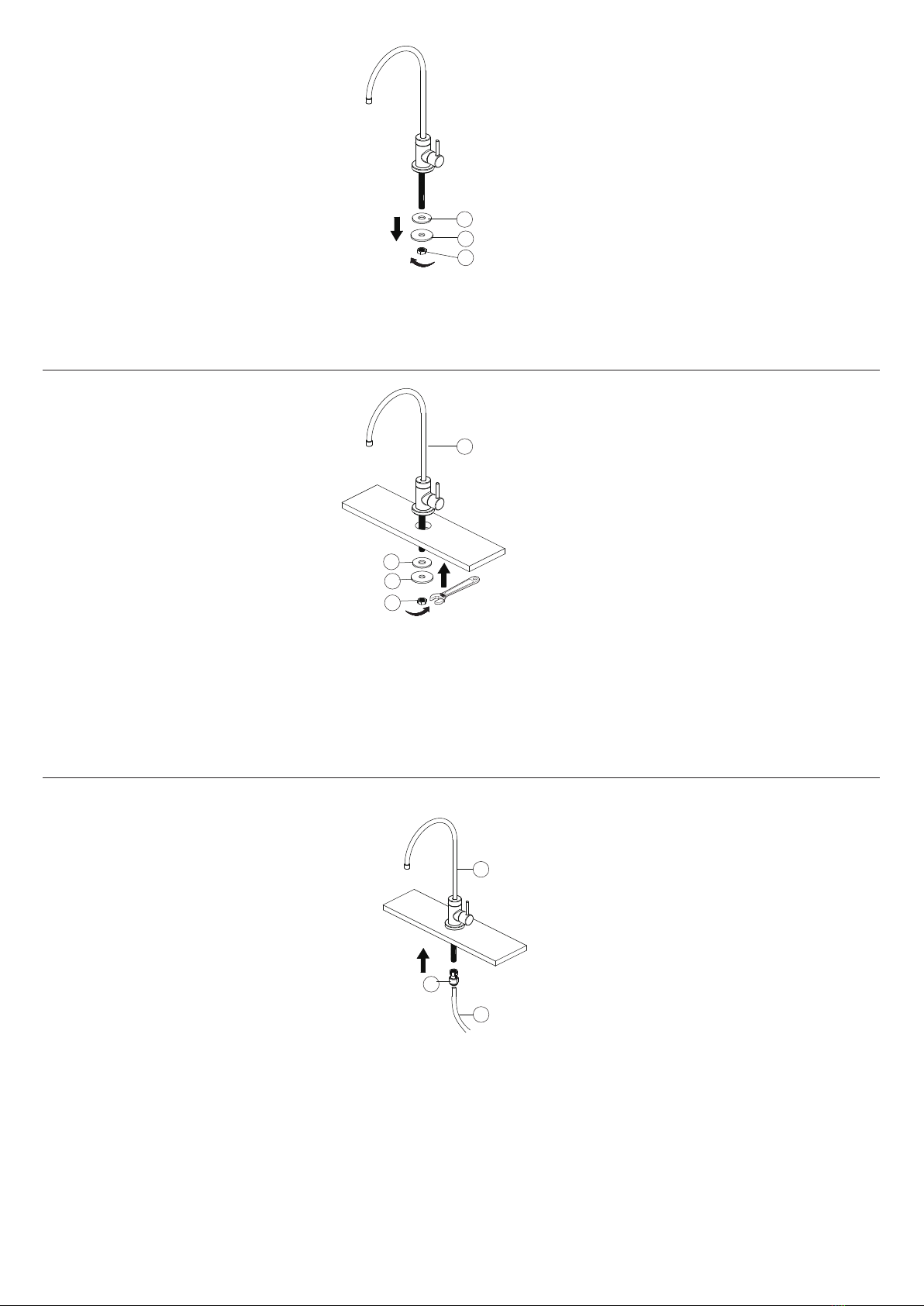

1. Remove the rubber washer (1), metal washer (2),

and mounting nut (3) from the end of the stud.

1. Retirez la rondelle en caoutchouc (1), la rondelle

en métal (2) et l’écrou (3) de l’extrémité du goujon.

1. Quita la arandela de hule (1), la arandela de metal (2),

y la tuerca (3) del extremo del perno.

2. Place the faucet assembly (4) through the selected

hole in the sink or countertop. On the underside of

the sink or countertop, slide the rubber washer (1)

and metal washer (2) onto the stud. Thread the

nut (3) onto the stud, and tighten the nut (3)

securely using a wrench.

2. Placez le robinet (4) dans le trou choisi de la

fontaine ou du revêtement de comptoir. Sur le

dessous du lavabo ou du revêtement de comptoir,

faites glisser la rondelle en caoutchouc (1) et la

rondelle en métal (2) sur le goujon. Vissez

l’écrou (3) sur le goujon et serrez bien l’écrou (3) à

l’aide d’une clé.

2. Coloca el ensamblaje del grifo (4) en el oricio

seleccionado del bebedero o mostrador. Por debajo del

fregadero o el mostrador desliza la arandela de hule (1)

y la arandela de metal (2) en el perno. Enrosca la

tuerca (3) en el perno y apriétala (3) con meza usando

una llave.

3(4 N.m Max)

3. Thread the quick connect adaptor (2) onto the end

of the faucet assembly (1) stud, and tighten securely

using a wrench. Do not over tighten. Connect the

3/8 in. water line from the ltration (not included, 3)

system by pushing the line into the quick connect

adaptor (2). Pull down on the 3/8 in. line slightly

to ensure the quick connect tting has engaged.

3. Vissez l’adaptateur de raccord rapide (2) au bout du

montant de l’assemblage du robinet (1) et serrez

fermement à l’aide d’une clé. Évitez de trop serrer.

Raccordez le tuyau d’eau de 9,5mm (3/8po) du

système de ltration (non inclus, 3) en poussant le

tuyau dans l’adaptateur de raccord rapide (2). Tirez

légèrement le tuyau de 9,5mm (3/8po) vers le bas

pour vous assurer que le raccord rapide est bien

enclenché.

3. Enrosque el adaptador de conexión rápida (2) en el

extremo del espárrago de sujeción del grifo (1) y apriételo

rmemente con una llave. No apriete en exceso. Conecte

el latiguillo de 3/8pulg. procedente del sistema de

ltración (no incluido, 3) insertándolo a presión en el

adaptador de conexión rápida (2). Tire ligeramente del

latiguillo de 3/8pulg. hacia abajo para asegurarse de que

haya quedado unido correctamente al empalme de la

conexión rápida.

WARNING!

This product is engineered to meet the EPA

WaterSense ow requirement. The ow rate is

governed by the aerator or ow controller. If

replacement is ever required, be sure to replace it

with a WaterSense compliant aerator or ow

controller to retain the water conserving ow rate

of this product.

ADVERTENCIA!

Este producto está diseñado para cumplir con los

requerimientos de ujo de EPA WaterSense. El

caudal se rige por el aireador o el controlador de

ujo. Si el reemplazo es necesario, asegúrese de

reemplazarlo con un aireador o controlador de ujo

compatible con WaterSense para retener el caudal

de conservación de agua de este producto.

AVERTISSEMENT!

Ce produit est conçu pour respecter les exigences de

débit d’eau du programme WaterSense de l’EPA. Le

débit est réglé par l’aérateur et le régulateur. Si une

pièce doit être remplacée, assurez-vous d’utiliser un

régulateur de remplacement conforme à Watersense a

n de conserver le taux de débit de ce produit.

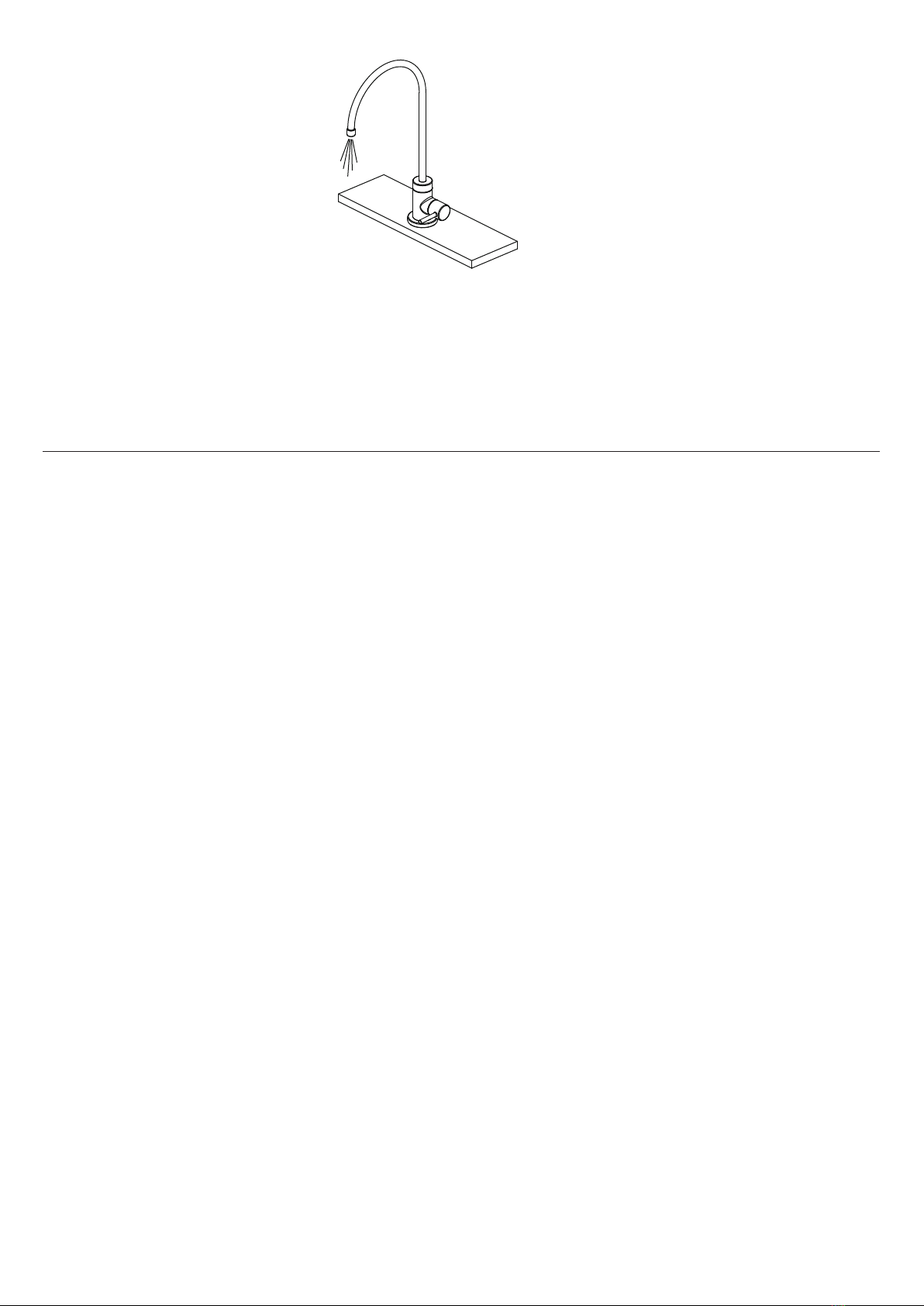

4. Ensure the faucet handle are in the off position

and turn on the water supply to check for leaks.

If you discover any leaks, check your connections

to ensure they are installed properly. Turn on the

hot and cold handle to allow the water to run for at

least one minute. This ushes away any debris that

could cause damage to internal parts. Turn off the

water.

4. Assurez-vous que les manette du robinet sont en

position arrêt, puis ouvrez l’alimentation en eau

pour rechercher les fuites. Si vous découvrez des

fuites, vériez vos raccords pour vous assurer

qu’ils sont installés correctement. Ouvrez les

manette d’eau chaude et froide pour laisser couler

l’eau pendant au moins une minute. Cela chasse les

débris éventuels qui pourraient endommager les

pièces internes. Coupez l’alimentation en eau.

4. Asegúrate de que las llave del grifo estén cerradas

y abre el suministro del agua para comprobar que

no haya ltraciones. Si descubres alguna ltración,

verica tus conexiones para asegurarte de que estén

instaladas adecuadamente. Abre los manerale del

suministro de agua fría y caliente y deja que corran

durante al menos un minuto cada una. Esto elimina

cualquier desecho que pudiera dañar las piezas

internas. Cierra el suministro de agua.

4PROFLO.COM

* Specify Finish

Especifíque el Acabado

Précisez le Fini

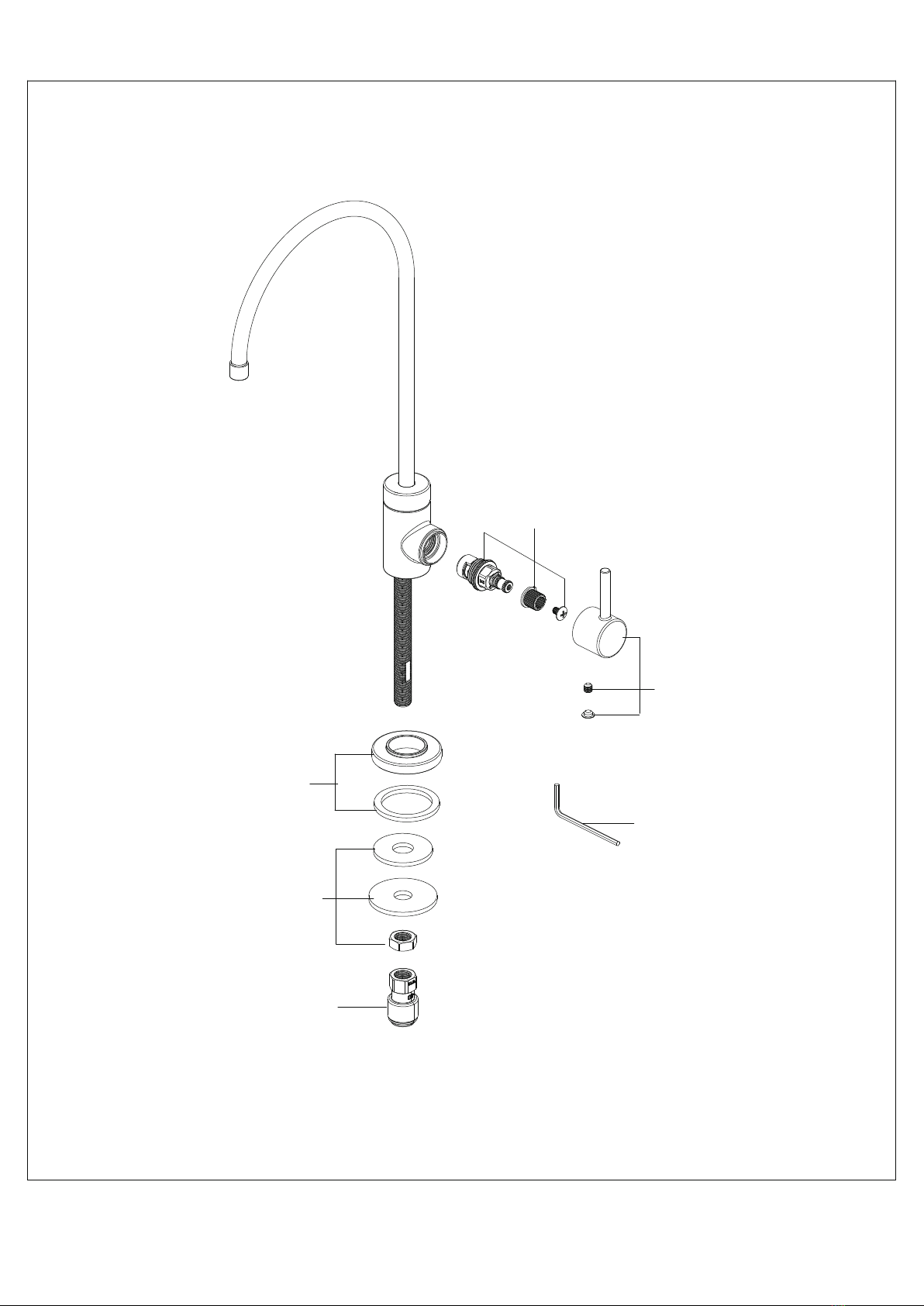

OBPFK7F13050*

Handle

Poignée

Llave

OBPF2F20006

Cartridge & Screw

Cartouche y Vis

Cartucho y Tornillo

OBPF1RP70221

2.5mm Hex Allen Wrench

2.5mm Cié hexagonale

2.5mm Hex Llave Allen

OBPF1F80038*

Flange

Bride

Brida

OBPFK1F56003

Nut

Écrou

Tuerca

OBPF1F70025

Quick connect adaptor

Adaptateur de raccord rapide

Adaptador de conexión rápida
