AV RECEIVER / AMPLI-TUNER AUDIO-VIDEO TX-SR252
Quick Start Guide
Guide rapide
Guía de inicio
rápido
For detailed descriptions of this unit, see the “Operating Instructions”. (En)
http://www.onkyo.com/manual/txsr252/en.pdf
Pour avoir une description détaillée de cet appareil, lire le “Mode d'emploi”. (Fr)
http://www.onkyo.com/manual/txsr252/fr.pdf
Para descripciones detalladas de esta unidad, consulte las “Manual de instrucciones”. (Es)
http://www.onkyo.com/manual/txsr252/es.pdf
SN29402202_TX-SR252_QSG_EnFrEs_1509xx.book 1 ページ ２０１５年９月８日 火曜日 午前９時５０分
2
2´- 3´
(60 - 90 cm)

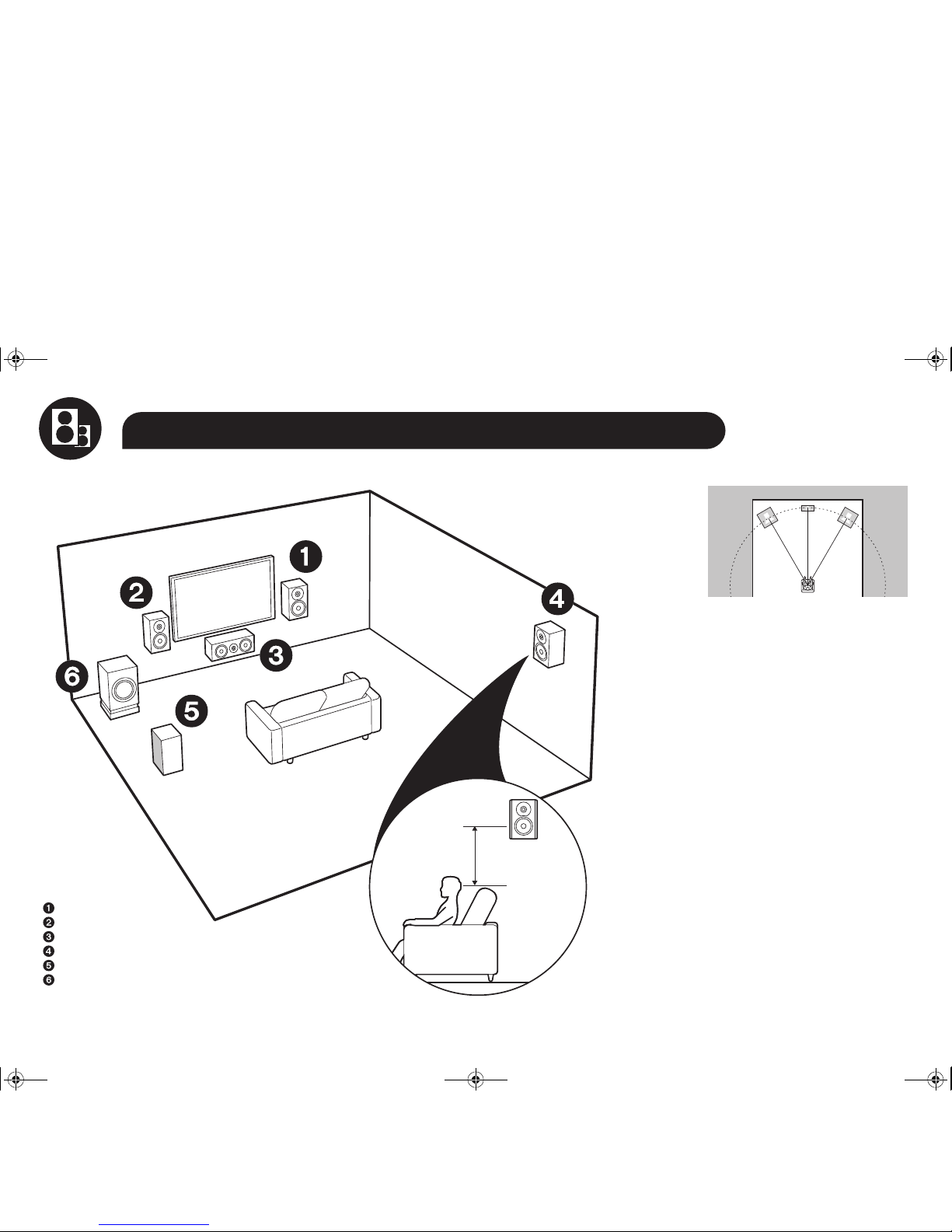

Layout / Disposition / Disposición
Front Right Speaker
Front Left Speaker
Center Speaker
Surround Right Speaker
Surround Left Speaker
Subwoofer
En
Front Speakers, Center Speaker
Front speakers output front stereo sound and a
center speaker outputs center sound such as
dialogs and vocals.
The optimal positioning is for front speakers to be
at ear height. Center speaker should be set up
facing the listening position.
Fr
Enceintes avant, Enceinte centrale
Les enceintes avant reproduisent le son stéréo
avant et l'enceinte centrale reproduit le son
central comme les dialogues et les voix.
La position optimale des enceintes avant est à
hauteur d'oreilles. L'enceinte centrale devra faire
face à la position d'écoute.
Es
Altavoces delanteros, altavoz central
Los altavoces delanteros emiten sonidos
delanteros en estéreo y el altavoz central emite
sonidos centrales como diálogos y voces.
En una disposición óptima, los altavoces
delanteros están a la altura de la oreja. El altavoz
central debería instalarse orientado hacia la
posición de audición.
SN29402202_TX-SR252_QSG_EnFrEs_1509xx.book 2 ページ ２０１５年９月８日 火曜日 午前９時５０分
3
En
Fr
Es
En
Surround Speakers
Surround speakers create back sound field.
The optimal positioning is about 1 meter higher than
ear height.
Fr
Enceintes ambiophoniques
Les enceintes surround produisent un champ sonore
arrière.
La position optimale est à environ 1 mètre au-dessus
de la hauteur d'oreilles.
Es
Altavoces envolventes
Los altavoces de sonido envolvente crean un campo
de sonido trasero.
En una disposición óptima, están aproximadamente
1 metro por encima de la altura de la oreja.
En
Subwoofer
Subwoofer reproduces bass sounds and creates rich
sound field.
Place it anywhere in the front of the listening position.
Fr
Caisson de basse
Le caisson de basse reproduit les sons graves et
produit un riche champ sonore.
Placez-le à n'importe quel endroit se trouvant en face
de la position d'écoute.
Es
Subwoofer
El subwoofer reproduce sonidos bajos y crea un
campo de sonido rico.
Colóquelo en cualquier lugar frente a la posición de
audición.
120°120°
Hookup
Raccordement
Conexión
En/Fr/Es : 4 – 11
Setup
Configuration
Configuración
En : 12, Fr : 16, Es : 20
Playback
Lecture
Reproducción
En : 13 – 15, Fr : 17 – 19,
Es : 21 – 23
Supplied accessories
Accessoires fournis
Accesorios suministrados
En/Fr/Es : Back Cover/Cache arrière/
Cubierta trasera
SN29402202_TX-SR252_QSG_EnFrEs_1509xx.book 3 ページ ２０１５年９月８日 火曜日 午前９時５０分
4
Speaker / Enceinte / Altavoz
1
2
3
4
SUBWOOFER FRONT
R
FRONT
L
CENTER SURROUND
R
SURROUND
L
3/8˝-1/2˝
(10-12 mm)
LINE IN
1
2
3
4
1-2 Speaker cable/Câble d'enceinte/Cable de altavoz, 3-4 Subwoofer cable/Câble du caisson de basse/Cable de subwoofer
SN29402202_TX-SR252_QSG_EnFrEs_1509xx.book 4 ページ ２０１５年９月８日 火曜日 午前９時５０分
5
En
Fr
Es
En
The power cord must be connected only after all other
connections are completed.
Connect speakers with 6 h to 16 h impedance.
The speaker setting is 5.1 channels at the time of
purchase. If there are speakers you do not intend to
connect, change the settings for them in “Speaker
Setting (>12)”.
Match the + and - terminals on this unit with the + and
- terminals on the speakers when connecting.
Fr
Le cordon d'alimentation doit être connecté
uniquement lorsque toutes les autres connexions
sont effectuées.
Raccordez des enceintes ayant une valeur
d'impédance comprise entre 6 h et 16 h.
Le réglage de l'enceinte est sur 5.1 au moment de
l'achat. S'il y a des enceintes que vous n'avez pas
l'intention de connecter, changez les réglages de
celles-ci dans “Réglage d'enceinte (>16)”.
En raccordant, faites correspondre les bornes + et -
de cet appareil avec les bornes + et - des enceintes.
Es
El cable de alimentación debe conectarse sólo
después de que todas las otras conexiones se hayan
completado.
Conecte los altavoces con una impedancia de entre
6h y 16 h.
La configuración del altavoz es de 5.1 canales en el
momento de la compra. Si no tiene intención de
conectar algunos altavoces, cambie su configuración
en “Configuración de los altavoces (>20)”.
Haga coincidir los terminales + y - de esta unidad con
los terminales + y - de los altavoces al conectarlos.
En
Make sure the exposed wires of the speakers do not
stick out of the speaker terminals when connecting. If
the exposed wires of the speakers touch the rear
panel or the + and - wires touch each other, the
protection circuit will be activated.
Fr
Vérifiez que les fils dénudés des enceintes ne
dépassent pas des bornes d'enceinte lors du
raccordement. Si les fils dénudés des enceintes
entrent en contact avec le panneau arrière ou si les
fils + et - se touchent, le circuit de protection sera
activé.
Es
Asegúrese de que los cables expuestos de los
altavoces no sobresalgan de los terminales de los
altavoces al conectarlos. Si los cables expuestos de
los altavoces tocan el panel trasero o los cables + y -
se tocan entre sí, el circuito de protección se activará.
SN29402202_TX-SR252_QSG_EnFrEs_1509xx.book 5 ページ ２０１５年９月８日 火曜日 午前９時５０分
6
TV–1 (ARC TV) / TV–1 (TV ARC) / TV–1 (TV ARC)
En
This describes the connections for a
TV that supports the ARC (Audio
Return Channel) feature. With this
connection, set ARC to ON in “HDMI
Setup (>12)”.
To hear audio from the TV, press TV on
the remote control.
0Please refer to the TV's operation
manual for directions on connections
and setup for the TV.
Fr
Ceci décrit les raccordements d'un
téléviseur qui prend en charge la
fonctionnalité ARC (Audio Return Channel).
Avec ce raccordement, réglez ARC sur ON
dans “Configuration HDMI (
>
16)”.
Pour entendre le son provenant du
téléviseur, appuyez sur la touche TV de la
télécommande.
0
Veuillez lire le mode d'emploi du télévi-
seur pour connaitre le sens des raccord-
ements et la configuration du téléviseur.
Es
Se describen las conexiones para una
TV compatible con la función ARC
(Canal de retorno de audio). Con esta
conexión, ajuste ARC en ON en
“Configuración HDMI (>20)”.
Para escuchar audio desde la TV,
pulse TV en el mando a distancia.
0Consulte el manual de instrucciones
de la TV para indicaciones sobre sus
conexiones y configuración.
1
2
1-2 HDMI cable/Câble HDMI/Cable HDMI
TV
1
2
1 (ARC)
2
3
HDMI IN (ARC)
SN29402202_TX-SR252_QSG_EnFrEs_1509xx.book 6 ページ ２０１５年９月８日 火曜日 午前９時５０分
7
En
Fr
Es
TV–2 (Non-ARC TV) / TV–2 (TV Non-ARC) / TV–2 (TV no ARC)
En
This describes the connections for a TV
that does not support the ARC (Audio
Return Channel) feature. Connect using
an optical cable along with a HDMI cable.
To hear audio from the TV, press TV on
the remote control.
0
Please refer to the TV's operation
manual for directions on connections
and setup for the TV.
Fr
Ceci décrit les raccordements d'un
téléviseur qui ne prend pas en charge
la fonctionnalité ARC (Audio Return
Channel). Raccordez à l'aide d'un
câble optique et d'un câble HDMI.
Pour entendre le son provenant du
téléviseur, appuyez sur la touche TV de
la télécommande.
0Veuillez lire le mode d'emploi du
téléviseur pour connaitre le sens des
raccordements et la configuration du
téléviseur.
Es
Se describen las conexiones para una
TV no compatible con la función ARC
(Canal de retorno de audio). Conectar
usando un cable óptico junto con un
cable HDMI.
Para escuchar audio desde la TV,
pulse TV en el mando a distancia.
0Consulte el manual de instrucciones
de la TV para indicaciones sobre sus
conexiones y configuración.
1-2 HDMI cable/Câble HDMI/Cable HDMI, 3-4 Optical cable/Câble optique/Cable óptico
1
4
23
TV
1
2
4
3
1 (ARC)
2
3
SN29402202_TX-SR252_QSG_EnFrEs_1509xx.book 7 ページ ２０１５年９月８日 火曜日 午前９時５０分
8
AV Component (HDMI) / Appareil AV (HDMI) / Componente AV (HDMI)
En
To play the player, press INPUT
SELECTOR on the remote control with
the same name as the jack to which
you connected the player so that the
input on the unit is selected.
Fr
Pour lire le lecteur, appuyez sur INPUT
SELECTOR de la télécommande qui
porte le même nom que la prise à
laquelle vous avez raccordé le lecteur
pour que l'entrée sur cet appareil soit
sélectionnée.
Es
Para activar el reproductor, pulse
INPUT SELECTOR en el mando a
distancia con el mismo nombre que la
toma a la que haya conectado el
reproductor de modo que esté
seleccionada la entrada en la unidad.
1-2 HDMI cable/Câble HDMI/Cable HDMI
1
2
DVD
BD SAT/CBL
GAME
2
1
SN29402202_TX-SR252_QSG_EnFrEs_1509xx.book 8 ページ ２０１５年９月８日 火曜日 午前９時５０分
9
En
Fr
Es
AV Component (Non-HDMI) / Appareil AV (Non-HDMI) / Componente AV (No HDMI)
En
When making this connection, the setup
screen for this unit is not displayed on
the TV. Perform the settings while
looking at the display on this unit.
To play the player, press INPUT
SELECTOR on the remote control with
the same name as the jack to which you
connected the player so that the input
on the unit is selected.
Fr
En effectuant ce raccordement, l'écran
de configuration de cet appareil ne
s'affiche pas sur le téléviseur. Effectuez
les réglages tout en regardant
l'afficheur de cet appareil.
Pour lire le lecteur, appuyez sur INPUT
SELECTOR de la télécommande qui
porte le même nom que la prise à
laquelle vous avez raccordé le lecteur
pour que l'entrée sur cet appareil soit
sélectionnée.
Es
Al realizar esta conexión, la pantalla de
configuración de esta unidad no se
muestra en el televisor. Realice los
ajustes mientras mira la pantalla de
esta unidad.
Para activar el reproductor, pulse
INPUT SELECTOR en el mando a
distancia con el mismo nombre que la
toma a la que haya conectado el
reproductor de modo que esté
seleccionada la entrada en la unidad.
1-2
Analog audio/video cable/Câble audio/vidéo analogique/Cable de audio/vídeo analógico,
3-4
Analog video cable/Câble vidéo analogique/Cable de vídeo analógico
3
4
1
2
TV
SAT/CBL
1
4
3
2
SN29402202_TX-SR252_QSG_EnFrEs_1509xx.book 9 ページ ２０１５年９月８日 火曜日 午前９時５０分
10
Audio Component / Appareil audio / Componente de audio
En
Connect using a coaxial cable or
analog audio cable.
To play the player, press CD on the
remote control.
Fr
Raccordez à l'aide d'un câble coaxial
ou d'un câble audio analogique.
Pour lire le lecteur, appuyez sur la
touche CD de la télécommande.
Es
Conectar usando un cable coaxial o un
cable de audio analógico.
Para activar el reproductor, pulse CD
en el mando a distancia.
1-2 Coaxial cable/Câble coaxial/Cable coaxial
2
OR
1
CD
1
2
SN29402202_TX-SR252_QSG_EnFrEs_1509xx.book 10 ページ ２０１５年９月８日 火曜日 午前９時５０分
Other manuals for TX-SR252
1
Table of contents
Other Onkyo Receiver manuals
Onkyo
Onkyo TX-NR3008 User manual
Onkyo
Onkyo TX-NR676 Installation guide
Onkyo
Onkyo TX-DS989 User manual
Onkyo
Onkyo TX-NR1009 User manual
Onkyo
Onkyo TX-8270 User manual
Onkyo
Onkyo HT-S6500 User manual
Onkyo
Onkyo TX-SR702 User manual
Onkyo
Onkyo F1712-0 Manual
Onkyo
Onkyo TX-NR1010 User manual
Onkyo
Onkyo TX-NR646 User manual
Onkyo
Onkyo TX-NR5007 - AV Network Receiver User manual
Onkyo
Onkyo TX-SR601E User manual
Onkyo
Onkyo TX-SR506 Specification sheet
Onkyo
Onkyo HT-R640 User manual
Onkyo
Onkyo TX-NR414 User manual
Onkyo
Onkyo TX-SR500 User manual
Onkyo
Onkyo HT-S9305THX Specification sheet
Onkyo
Onkyo TX-SR702 User manual
Onkyo
Onkyo HT-R510 User manual
Onkyo
Onkyo TX-SR500 Assembly instructions
