NordicTrack VGR 850 User manual

ATTENTION

Veuillez lire attentivement tous

les conseils ainsi que les ins-

tructions incluses dans ce

manuel avant d’utiliser l’appa-

reil. Conservez ce manuel

pour références ultérieures.

No. du odèle NTCCEL47300

No. de Série

Autocollant

du Numéro

de Série

QUESTIONS?

En tant que fabricant, nous

nous engageons à satisfaire

pleinement aux exigences de

nos clients. Si vous avez des

questions concernant l'assem-

blage de ce produit ou que

vous découvrez que certaines

pièces sont manquantes, nous

sommes à votre disposition

pour résoudre vos problèmes.

POUR ÉVITER DES DÉLAIS

INUTILES, VEUILLEZ APPE-

LER NOTRE SERVICE À LA

CLIENTÈLE. Des techniciens

qualifiés sont là pour répon-

dre à toutes vos questions.

SERVICE À LA CLIENTÈLE

1-888-936-4266

du lundi au vendredi de

8h00 à 18h30, heure de l’est

(exceptés les jours fériés)

Notre website à

www.nordictrack.com

nouveaux produits, prix, conseils

de santé et beaucoup plus!

ANUEL DE L’UTILISATEUR

TABLE DES ATIÈRES

CONSEILS IMPORTANTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

AVANT DE COMMENCER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

ASSEM LAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

COMMENT UTILISER L’APPAREIL ELLIPTIQUE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

ENTRETIEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

CONSEILS DE MISE EN FORME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

LISTE DES PIÈCES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

SCHÉMA DÉTAILLÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

RÉFÉRENCES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

POUR COMMANDER DES PIÈCES DE RECHANGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

GARANTIE LIMITÉE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Dernière Page

ATTENTION :Consultez votre médecin avant d'entreprendre un programme d'exer-

cices. Ceci s'adresse plus particulièrement aux personnes âgées de plus de 35 ans ou aux per-

sonnes qui ont déjà eu des problèmes de santé. Lisez toutes les instructions avant de vous servir

de l’appareil. ICON ne se tient aucunement responsable des blessures ou dégâts matériels résul-

tant de l'utilisation de cet appareil.

1. Veuillez lire attentivement ce manuel de l’uti-

lisateur avant d’utiliser l’appareil elliptique.

2. Utilisez l’appareil elliptique selon les usages

décrits dans ce manuel.

3. Il est de la responsabilité du propriétaire de

s’assurer que tous les utilisateurs de l’appa-

reil elliptique sont correctement informés de

toutes les précautions inscrites dans ce

manuel.

4. Placez l’appareil elliptique sur une surface

plane. Placez un tapis sous l’appareil ellip-

tique pour protéger votre moquette ou votre

sol. Gardez l’appareil elliptique à l’intérieur,

éloigné de l’humidité et de la poussière.

5. Vérifiez et serrez fréquemment toutes les

pièces. Remplacez immédiatement les

pièces usées.

6. Tenez les enfants de moins de 12 ans et les

animaux domestiques éloignés de l’appareil.

7. Portez des vêtements appropriés quand

vous faîtes de l’exercice. Portez toujours

des chaussures de sport pour protéger vos

pieds.

8. L’appareil elliptique ne doit jamais être utili-

sé par des personnes dont le poids est

supérieur à 114 kgs (250 livres).

9. Tenez-vous aux bras ou à la barre horizonta-

le de l’appareil lorsque vous montez ou des-

cendez de l’appareil. Assurez-vous de mon-

ter ou de descendre de la pédale qui se

trouve dans la position la plus basse.

10. Assurez-vous que les pédales sont à l’arrêt

à chaque fois que vous descendez de l’ap-

pareil.

11. Gardez toujours votre dos bien droit quand

vous vous servez de l’appareil elliptique.

N’arquez pas votre dos.

12. Cessez immédiatement vos exercices si

vous ressentez une douleur ou des étourdis-

sements, et commencer des exercices de

retour à la normale.

13. L’appareil elliptique est conçu pour être utili-

sé chez vous. Il ne doit pas être utilisé dans

une institution commerciale ou pour la loca-

tion.

14. Le moniteur n’est pas un appareil médical.

Différents facteurs peuvent influencer la lec-

ture de la fréquence cardiaque. Le moniteur

est seulement pour vous donner une idée

générale lors de vos exercices.

15. L’autocollant montré ci-dessous est en

anglais sur votre appareil. Trouvez l’autocol-

lant français inclus et collez-le par-dessus

l’anglais. Si l’autocollant n’est pas à sa

place, ou illisible, appelez le service à la

clientèle sans frais 1-888-936-4266. Collez le

nouvel autocollant à l’endroit indiqué.

CONSEILS I PORTANTS

ATTENTION : Afin de réduire les risques de blessures graves, lisez les conseils

importants dans ce manuel avant d’utiliser l’appareil elliptique.

AVANT DE CO ENCER

Nos félicitations pour avoir choisi l’exerciseur

NordicTrack®VGR850 à mouvement ellipsoïdal. C’est

un exerciseur incroyable qui vous permet d’accomplir

un excellent entraînement en effectuant des rotations

naturelles en forme d’ellipse. Ce mouvement réduit

l’impact sur vos chevilles à un minimum. Le VGR850

possède des caractéristiques uniques telles qu’une

résistance réglable, des bras immobiles et mobiles

pour exercer la partie supérieure du corps, et un moni-

teur à modes multiples pour vous aider durant vos

exercices. ienvenu au monde de l’exerciseur ellipsoï-

dal NordicTrack®naturel.

Pour votre bénéfice, veuillez lire attentivement ce

manuel avant d'utiliser cet appareil. Si vous avez

des questions concernant ce produit, veuillez commu-

niquer avec notre service à la clientèle au numéro

sans frais 1-888-936-4266 du lundi au vendredi de

8h00 à 18h30, heure de l’est (exceptés les jours

fériés). Notez le numéro du modèle et de série du pro-

duit avant d'appeler. Le numéro du modèle est le

NTCCEL47300. Le numéro de série est inscrit sur

l’autocollant qui est apposé sur l’appareil.

(L’emplacement de l'autocollant est indiqué sur le

schéma en première page).

Nous vous suggérons d’étudier le schéma ci-dessous

et de vous familiariser avec les pièces avant de conti-

nuer à lire le manuel de l’utilisateur

Console

outon de la

Résistance

AVANT

ARRIÈRE

CÔTÉ GAUCHE

ras de la

Pédale

Disque de

la Pédale

Panneau

Latéral

Pédale

Porte-Livre

Montant

Moniteur

Cardiaque

Rampe

Roue

ASSE BLAGE

L’assemblage requiert deux personnes. Placez toutes les pièces de l’appareil elliptique sur une aire dégagée

et enlevez les emballages. Ne jetez pas les emballages avant d'avoir terminé l'assemblage.

L’assemblage requiert un tournevis cruciforme , deux clés à molette , et un

maillet en caoutchouc , et des cisailles .

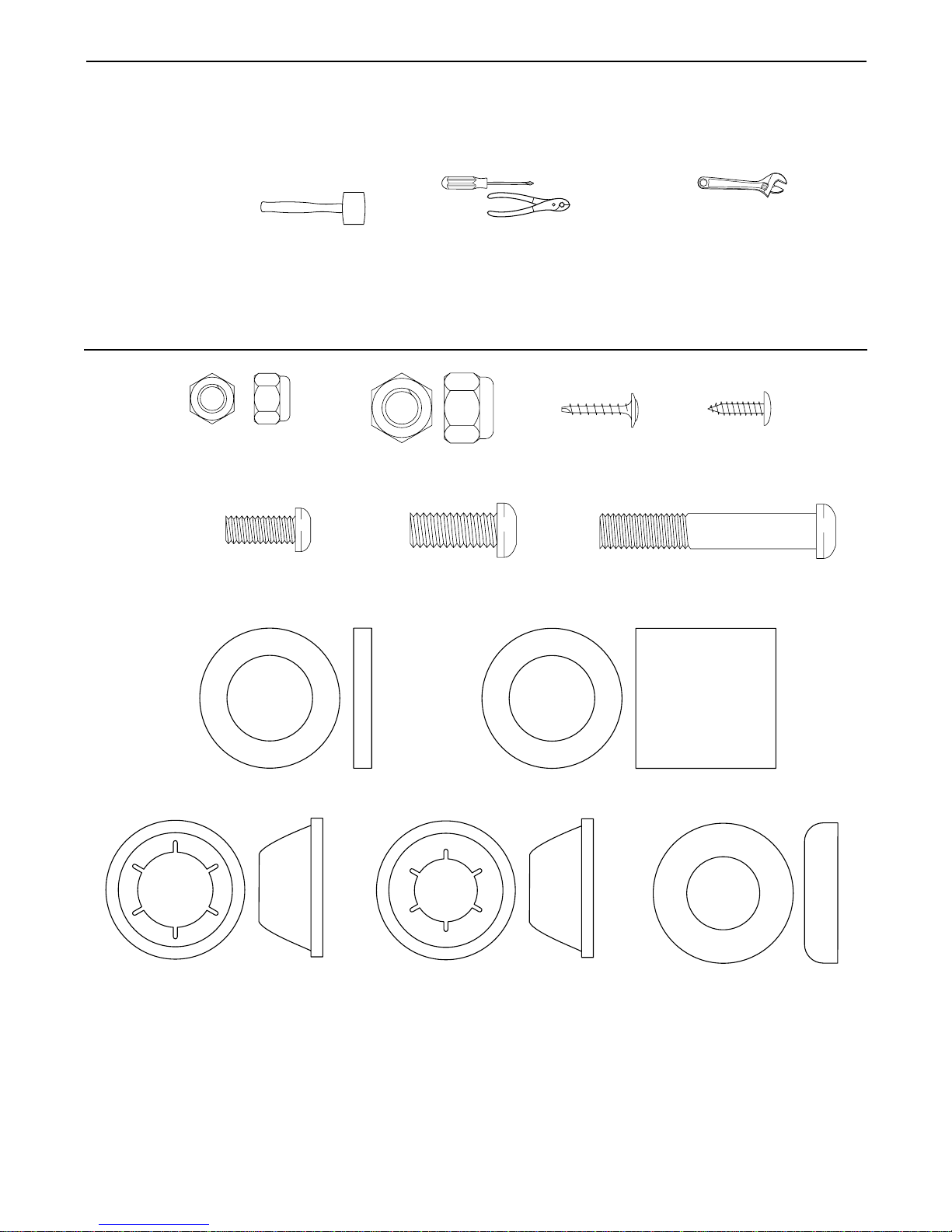

Ce tableau est fourni de manière à ce que vous puissiez identifier les petites pièces utilisées lors de l'assembla-

ge. Le nombre entre parenthèses sous chaque pièce réfère au numéro de la pièce. Le second numéro indique

le nombre de pièces utilisées lors de l’assemblage. Remarque : Certaines pièces sont déjà assemblées pour

faciliter le transport de ce produit; si vous ne pouvez pas trouver une pièce dans le sac des pièces, véri-

fiez le cadre pour voir si la pièce est déjà assemblée.
