NordicTrack E 9.2 Elliptical Quick start guide

Aufkleber mit

Serien-Nr.

Modell-Nr. NTEVEL99812.0

Serien-Nr.

Schreiben Sie die Seriennummer

für späteren Gebrauch an die freie

Stelle oben.

BEDIENUNGSANLEITUNG

www.iconeurope.com

VORSICHT

Lesen Sie bitte aufmerksam alle

Anleitungen, bevor Sie die-

ses Gerät in Betrieb nehmen.

Verwahren Sie diese Bedien-

ungsanleitung für späteren

Gebrauch.

KUNDENDIENST

Bei Fragen und fehlender oder

beschädigter Teile, kontaktie-

ren Sie den Kundendienst (siehe

Informationen unten), oder kontaktie-

ren Sie das Geschäft wo Sie dieses

Produkt gekauft haben.

0800 589 09 88

Mo - Fr 12:00 - 18:00 CET

Internetseite:

www.iconsupport.eu

Email:

[email protected]

WARNUNGSAUFKLEBER ANBRINGEN

Der hier abgebildete Warnungsaufkleber liegen

diesem Produkt bei. Kleben Sie diese so auf dem

englische Aufkleber, dass dem deutsche Aufkleber

der englische überdecke. Der hier abgebildete

Warnungsaufkleber wurde an den angezeig-

ten Stellen angebracht. Sollte ein Aufkleber

fehlen oder unlesbar sein, kontaktieren Sie

den Kundendienst auf der Vorderseite dieser

Bedienungsanleitung, um einen kostenlosen

Ersatzaufkleber anzufordern. Kleben Sie

den Aufkleber dann an die angezeigte Stelle.

Anmerkung: Der Aufkleber ist nicht unbedingt in

wahrer Grösse abgebildet.

NORDICTRACK ist ein eingetragenes Warenzeichen von ICON IP, Inc.

WARNUNGSAUFKLEBER ANBRINGEN .........................................................2

WICHTIGE VORSICHTSMASSNAHMEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

BEVOR SIE ANFANGEN. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE ..............................................5

MONTAGE ................................................................................6

DER HERZFREQUENZMESSER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

BENUTZUNG DES ELLIPSENTRAINERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

WARTUNG UND FEHLERSUCHE .............................................................28

TRAININGSRICHTLINIEN ...................................................................30

TEILELISTE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

DETAILZEICHNUNG. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

BESTELLUNG VON ERSATZTEILEN ....................................................Rückseite

INFORMATION ZUM PRODUKTRECYCLING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Rückseite

INHALTSVERZEICHNIS

1. Der Eigentümer ist dafür verantwortlich,

dass alle Benutzer des Ellipsentrainers

hinreichend über alle Vorsichtsmaßnahmen

informiert sind.

2. Bevor Sie mit diesem oder irgendeinem

anderen Trainingsprogramm beginnen,

konsultieren Sie bitte zunächst Ihren

Arzt. Dies ist besonders für Personen

über 35 Jahre oder für Personen mit

Gesundheitsproblemen wichtig.

3. Verwenden Sie Ihren Ellipsentrainer nur so,

wie es in dieser Anleitung beschrieben wird.

4. Der Ellipsentrainer ist nur für den

Hausgebrauch vorgesehen. Verwenden Sie

ihn nicht in kommerziellem, verpachtetem

oder institutionellem Rahmen.

5. Bewahren Sie den Ellipsentrainer im Haus

auf und halten Sie ihn von Feuchtigkeit und

Staub fern. Stellen Sie den Ellipsentrainer

auf keinen Fall in einer Garage, auf einer

überdachten Terrasse oder in der Nähe von

Wasser auf.

6. Stellen Sie den Ellipsentrainer auf eine ebene

Fläche mit einem Freiraum von mindestens

je 0,9 m vorne und hinten und je 0,6 m auf

beiden Seiten. Legen Sie zum Schutz des

Bodens oder des Teppichs eine Unterlage

unter den Ellipsentrainer.

7. Inspizieren Sie regelmäßig alle Teile und

ziehen Sie sie, wenn notwendig, nach.

Abgenutzte Teile müssen sofort ersetzt

werden.

8. Kinder unter 12 Jahren und Haustiere

müssen jederzeit vom Ellipsentrainer fernge-

halten werden.

9. Der Ellipsentrainer sollte nur von Personen

von weniger als 150 kg Körpergewicht

benutzt werden.

10. Tragen Sie während des Trainings ange-

messene Sportkleidung. Tragen Sie keine zu

weite Kleidung, die sich im Ellipsentrainer

verfangen könnte. Zum Schutz Ihrer Füße

sollten Sie immer Sportschuhe tragen.

11. Halten Sie sich beim Aufsteigen, Absteigen

oder Benutzen des Ellipsentrainers

immer an den Haltestangen oder an den

Oberkörperarmen fest.

12. Der Herzfrequenzsensor ist kein medizini-

sches Instrument. Verschiedene Faktoren

können die Herzfrequenzwerte beeinflus-

sen. Der Herzfrequenzsensor ist nur als

Trainingshilfe gedacht, um die Herzfrequenz-

Trends im Allgemeinen zu beobachten.

13. Der Ellipsentrainer hat kein Freilaufrad.

Daher werden die Pedale so lange in

Bewegung bleiben, bis das Schwungrad

zum Stillstand kommt. Reduzieren Sie Ihre

Geschwindigkeit auf kontrollierte Weise.

14. Halten Sie Ihren Rücken immer gerade,

wenn Sie auf dem Ellipsentrainer trainieren.

Drücken Sie den Rücken keinesfalls durch.

15. Überanstrengung beim Training kann zu

ernsthaften Verletzungen oder sogar zum

Tod führen. Wenn Sie sich einer Ohnmacht

nahe fühlen oder Schmerzen während

des Trainings verspüren, beenden Sie das

Training sofort und ruhen Sie sich aus.

WICHTIGE VORSICHTSMASSNAHMEN

WARNUNG: Um ernsthafte Verletzungen zu vermeiden, lesen Sie bitte alle wichtigen

Vorsichtsmaßnahmen und Anleitungen in dieser Bedienungsanleitung und alle Warnungen, die auf

dem Ellipsentrainer angebracht wurden, bevor Sie dieses Ellipsentrainer benutzen. Der Hersteller

(ICON) übernimmt keine Haftung für Personen- oder Sachschäden, die durch dieses Produkt oder

seine Benutzung entstanden sind.

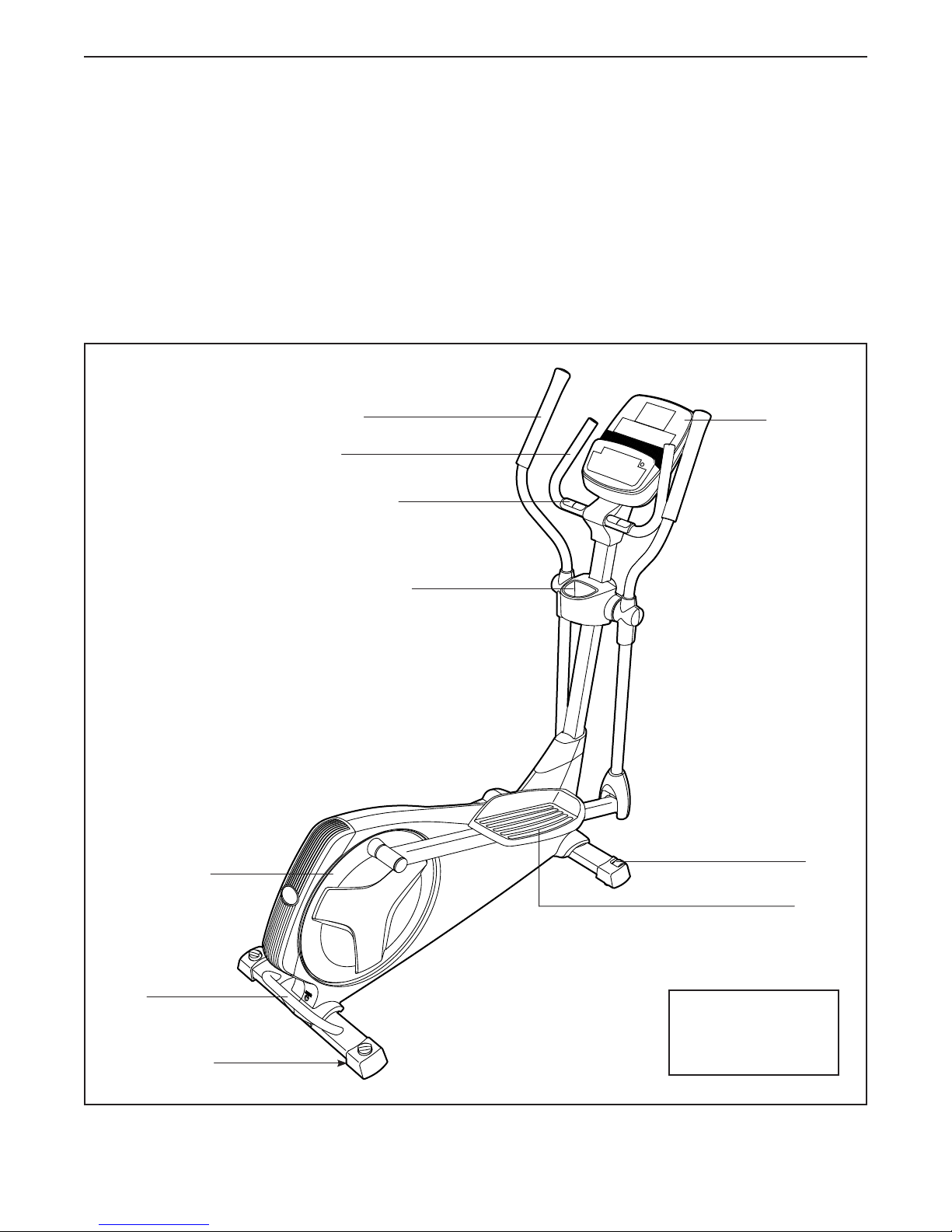

Herzfrequenzsensor

Oberkörperarm

Haltestange

Pedalscheibe Rad

Pedal

Computer

Wasserflaschenhalter*

Ausgleichsfuß

Griff

*Wasserflasche wurde nicht mitgeliefert

Vielen Dank für Ihren Kauf des revolutionären

NORDICTRACK E 9.2 Ellipsentrainers. Der E

9.2Ellipsentrainer bietet eine Anzahl von Funktionen

an, die Ihre Workouts zu Hause wirksamer und ange-

nehmer machen werden.

Lesen Sie bitte zu Ihrem eigenen Vorteil diese

Bedienungsanleitung genauestens durch, bevor

Sie den Ellipsentrainer in Betrieb nehmen. Sollten

Sie nach der Lektüre dieser Bedienungsanleitung

noch Fragen haben, finden Sie die Kontaktinformation

auf der Vorderseite. Damit wir Ihnen schneller helfen

können, halten Sie bitte die Produktmodellnummer und

die Seriennummer bereit, bevor Sie mit uns in Kontakt

treten. Die Modellnummer und die Stelle, wo der

Aufkleber mit der Seriennummer angebracht ist, finden

Sie auf der Vorderseite der Bedienungsanleitung.

Bevor Sie weiterlesen, werfen Sie bitte zuerst einen

Blick auf die unten abgebildete Zeichnung und machen

Sie sich mit den gekennzeichneten Einzelteilen

vertraut.

Länge: 168 cm

Breite: 64 cm

Gewicht: 64 kg

BEVOR SIE ANFANGEN

M10 x 48mm Schraube

(75)–6 M10 x 95mm Schraube (82)–4

M4 x 28mm

Schraube

(99)–4

M8 x 45mm Bolzen

(76)–4

M4 x 16mm

Schraube

(92)–6

M10 x 20mm

Schraube

(79)–6

M8 x 20mm

Schraube

(80)–2

Bolzen mit Ansatzschaft (31)–2

M8 Unterlegscheibe

(33)–2

M10 Federring

(78)–10

M8 Kontermutter

(77)–4

DIAGRAMM FÜR DIE IDENTIFIZIERUNG DER TEILE

Beziehen Sie sich auf die Abbildungen unten, um die kleinen Teile, die in der Montage verwendet werden, zu

identifizieren. Die Zahlen in Klammern sind die Bestellnummern, welche mit den Zahlen der TEILELISTE am

Ende dieser Bedienungsanleitung übereinstimmen. Die Zahl hinter der Klammer gibt an, wieviele solche Teile

bei der Montage gebraucht werden. Anmerkung: Sollte sich ein Teil nicht im Teilesack befinden, sehen Sie

erst nach, ob es nicht schon angebracht worden ist. Möglicherweise sind auch einige Extrateile beigelegt

worden.

• Zur Montage braucht man zwei Personen.

• Legen Sie alle Teile an einen freigelegten Ort

und entfernen Sie die Verpackungsmaterialien.

Werfen Sie diese jedoch erst weg, wenn die

Montage komplett fertiggestellt ist.

• DielinkenTeilesindmiteinem„L”odermit„Left”

markiertunddierechtenTeilemiteinem„R”oder

„Right.”

• UmkleineTeilezuidentizieren,sieheSeitepage

• Zusätzlich zu den mitgelieferten Werkzeugen

werden auch die folgenden Werkzeuge für die

Montage benötigt:

ein Kreuzschlitzschraubendreher

ein Gummihammer

Die Montage wird erleichtert, wenn man einen

Schlüsselsatz besitzt. Um ein Beschädigen

der Teile zu vermeiden, benutzen Sie keine

Elektrowerkzeuge.

1. Registrieren Sie Ihr Produkt auf

www.iconsupport.eu.

Aktiviert Ihre Garantie

Erspart Ihnen wertvolle Zeit falls Sie jemals den

Kundendienst kontaktieren müssen

Ermöglicht uns, Sie bei Aktualisierungen und

anderen Angeboten zu benachrichtigen

Anmerkung: Falls Sie keinen Internetanschluss

haben, rufen Sie den KUNDENDIENST (siehe

Vorderseite dieser Bedienungsanleitung) an.

2. Während eine zweite Person die Hinterseite

des Rahmens (1) hoch hebt, bringen Sie die

hintere Stützstange (70) mit zwei M10 x 95mm

Schrauben (82) am Rahmen an.

MONTAGE

3. Während eine zweite Person die Vorderseite

des Rahmens (1) hoch hebt, befestigen Sie die

vordere Stützstange (63) mit zwei M10 x 95mm

Schrauben (82) am Rahmen.

Kabelbefestigung

Kabel-

befest-

igung

4. Legen Sie den Pfosten (2) und die obere

Schutzabdeckung (37) wie angezeigt aus.

Schieben Sie die obere Schutzabdeckung nach

oben auf den Pfosten auf.

Eine zweite Person soll den Pfosten (2) an den

Rahmen (1) hinhalten.

Siehe Detailzeichnung. Finden Sie die

Kabelbefestigung innerhalb des Pfostens

(2). Binden Sie das untere Ende der

Kabelbefestigung an den Kabelbaum

(42). Ziehen Sie dann das obere Ende der

Kabelbefestigung nach oben und aus dem obe-

ren Ende des Pfostens heraus. Nun können Sie

die Kabelbefestigung abnehmen und wegwerfen.

Tipp: Um ein Hineinrutschen des

Kabelbaums (42) in den Pfosten (2) zu ver-

hindern, befestigen Sie den Kabelbaum

mit einem Gummiband oder einem Stück

Klebeband.

5. Schieben Sie den Pfosten (2) auf den Rahmen

(1) auf. Tipp: Eine zweite Person soll die

obere Schutzabdeckung (37) so halten, dass

sie nicht im Weg ist.

Tipp: Vermeiden Sie ein Abklemmen des

Kabelbaums (42). Befestigen Sie den Pfosten

(2) mit vier M10 x 20mm Schrauben (79) und

vier M10 Federringen (78).

Schieben Sie die obere Schutzabdeckung (37)

nach unten und drücken Sie diese auf den

Rahmen (1) hinauf.

78 78

79 79

Vermeiden Sie ein

Abklemmen des

Kabelbaums (42). 2

6. Richten Sie die Computerabdeckung (32)

aus wie angedeutet. Schieben Sie dann die

Computerabdeckung auf den Pfosten (2) auf.

Richten Sie die Haltestange (39) wie abgebil-

det aus. Achten Sie darauf, den Pulsdraht

(28) und den Monitordraht (103) aus der

Haltestange herauszuziehen.

Tipp: Vermeiden Sie ein Abklemmen der

Kabel. Befestigen Sie die Haltestange (39) mit

zwei M10 x 20mm Schrauben (79) am Pfosten

(2).

Vermeiden Sie

ein Abklemmen

der Kabel.

28 103

7. Verbinden Sie die Computerkabel mit dem

Kabelbaum (42), dem Pulsdraht (28) und dem

Monitordraht (103), während eine zweite Person

den Computer (4) an den Pfosten (2) hinhält.

Schieben Sie das überflüssige Kabel in den

Pfosten (2) oder in den Computer (4) hinein.

Tipp: Vermeiden Sie ein Abklemmen der

Kabel. Befestigen Sie den Computer (4) mit vier

M4 x 28mm Schrauben (99) am Pfosten (2).

Vermeiden Sie

ein Abklemmen

der Kabel.

Computerdrähte

103

8. Schieben Sie die Computerabdeckung (32) nach

oben bis zum Computer (4).

Befestigen Sie die Computerabdeckung (32) mit

einer M4 x 16mm Schraube (92) am Pfosten (2).

Befestigen Sie dann die Computerabdeckung

(32) mit zwei M4 x 16mm Schrauben (92) am

Computer (4).

9. Identifizieren Sie den linken und den rechten

Oberkörperarm (8, 9).

Legen Sie den linken Oberkörperarm (8) und

ein Oberkörperbein (6) wie angezeigt aus.

Achten Sie darauf, dass sich die sechsecki-

gen Löcher an den angedeuteten Stellen

befinden.

Stecken Sie den linken Oberkörperarm (8) mit

dem linken Oberkörperbein (6) zusammen.

Befestigen Sie den linken Oberkörperarm (8)

mit zwei M8 x 45mm Bolzen (76) und zwei M8

Kontermuttern (77). Achten Sie darauf, dass

sich die Kontermuttern in den sechseckigen

Löchern befinden. Ziehen Sie die Bolzen

noch nicht fest.

Befestigen Sie den rechten Oberkörperarm

(9) auf die gleiche Weise am anderen

Oberkörperbein (6).

Sechseckige

Löcher

Other manuals for E 9.2 Elliptical

This manual suits for next models

Table of contents

Other NordicTrack Elliptical Trainer manuals

NordicTrack

NordicTrack E 8.0 Elliptical User manual

NordicTrack

NordicTrack E10 Rear Drive Elliptical Operating and maintenance manual

NordicTrack

NordicTrack E 11.5 Elliptical Operating and maintenance manual

NordicTrack

NordicTrack E 7.9 Elliptical User manual

NordicTrack

NordicTrack E 12.5 Elliptical User manual

NordicTrack

NordicTrack Audiostrider 990 Pro Elliptical User manual

NordicTrack

NordicTrack SpaceSaver Plus User manual

NordicTrack

NordicTrack E4.1 Elliptical Quick start guide

NordicTrack

NordicTrack Audiostrider Cx650 Elliptical User manual

NordicTrack

NordicTrack FreeStrider 35 S NTSR01909.0 User manual

NordicTrack

NordicTrack Elliptical E7.1 User guide

NordicTrack

NordicTrack NTEL59012 User manual

NordicTrack

NordicTrack 831.23665.0 User manual

NordicTrack

NordicTrack E 7.2 Elliptical Setup guide

NordicTrack

NordicTrack NTL07908.1 User manual

NordicTrack

NordicTrack CXT 990 Quick start guide

NordicTrack

NordicTrack E4.0 Elliptical User manual

NordicTrack

NordicTrack Cx985 Elliptical User manual

NordicTrack

NordicTrack Cx 1600 Elliptical User manual

NordicTrack

NordicTrack E 7.2 Elliptical Manual

NordicTrack

NordicTrack AudioStrider 990 NTEL7906.1 User manual

NordicTrack

NordicTrack NTE13920 User manual

NordicTrack

NordicTrack AudioStrider 990 PRO NTEL09109.0 User manual

NordicTrack

NordicTrack Freestride Trainer FS7i User manual

Popular Elliptical Trainer manuals by other brands

Weslo

Weslo Momentum 4.0 Elliptical Manuale d'istruzioni

Progear Fitness

Progear Fitness Air elliptical pro 1307 owner's manual

Torque Fitness

Torque Fitness XPLLP owner's manual

Octane Fitness

Octane Fitness PRO3700C Operation manual

Xterra

Xterra FS5.8e owner's manual

Bodyguard

Bodyguard E-40 user manual

Bonn Germany

Bonn Germany Concept 2.2 user manual

Precor

Precor Resolute RSL 620 Assembly guide

Vision Fitness

Vision Fitness X6600iNetTV Assembly guide

Matrix

Matrix MX-A5x owner's manual

SportsArt Fitness

SportsArt Fitness ECO-NATURAL Elite E874 owner's manual

Sears

Sears FREE SPIRIT C249 30737 0 owner's manual

True

True FS-64 Assembly manual

Sport-thieme

Sport-thieme ST 310 manual

VIRTUFIT

VIRTUFIT CTR 1.1 user manual

Kettler

Kettler GIRO C 1 manual

CIRCLE FITNESS

CIRCLE FITNESS E7 owner's manual

Reebok

Reebok 1000 Zx Elliptical Manuel de l'utilisateur
