Mora MMIX User manual

Mora Armatur AB

Box 480

SE-792 27 MORA

SWEDEN

www.moraarmatur.com

INSTRUKTION / INSTRUCTION

1

Mora MMIX Shower system

Rev. 000 – 10.09 . MA nr 1003296

Denna produkt är anpassad till

Branschregler Säker Vatteninstallation.

Mora Armatur garanterar produktens

funktion om branschreglerna och

produktens monteringsanvisning följs.

[2]

Silicon

A

[1]

[2]

B

775 mm

CD

E

[1]

[1]

[2]

[3]

[2]

[3]

[4]

F

[1]

[5]

B:1 B:2

10 mm

2,5 mm

13 mm 8 mm

2,5 mm

2,5 mm

[1]

4 mm

8 mm

[3]

10Nm

INSTRUKTION / INSTRUCTION

2

Rev. 000 – 10.09 . MA nr 1003296

2

Mora MMIX Shower system

MONTERING

ADrag fast övergångskoppling [1]. Montera korta röret på blandaren [2]. Drag fast

röret [3].

BTryck fast omkastaren [1]. Lås den i önskad position genom att dra åt låsskruven [2].

CBorra hål i vägg 775 mm över omkastaren och montera väggkonsoll. Om röret kapas,

grada rörändan och anpassa måttet så hålet hamnar i skarven mellan långa röret och

taksilsröret.

OBS: Täta med silikon.

DTryck in expansionskoppling, håll den ﬁxerad och dra åt med insexnyckel 8 mm [1].

Trä över gliddel [2]. För att försäkra vredets position på gliddelen i fast läge dra åt den,

om nedåt vänd på gliddel. Trä över väggfäste [3]. Skruva fast taksilsrör [4]. Montera rör

på väggkonsoll [5].

ETryck in överrör i omkastaren [1]. Lås med låsskruv [2]. Tryck fast vredet [3] på

omkastaren.

Ett visst efterdropp kan förekomma. För att minska efterdroppet kan omkastaren efter

dusch lämnas i mellanläge (45°).

Uttjänta produkter kan återlämnas till Mora Armatur för återvinning.

ASSEMBLY

ATighten the adapter [1]. Fit the short pipe to the mixer [2]. Tighten the pipe [3].

BSlide on the diverter [1]. Lock it in the desired position by tightening the locking

screw [2].

CDrill a hole in the wall 775 mm above the diverter and ﬁt the wall bracket. If the

pipe has to be cut, deburr the end of the pipe and adjust the length so that the hole is

level with the joint between the long pipe and the spray head pipe.

NOTE: Seal with silicone sealant.

DPress in the expansion coupling, hold it in place and tighten with an 8 mm Allen

key [1]. Slide on the slider [2]. Tighten the knob on the slider to check its position

when locked. If it points downwards, reverse the slider. Slide on the wall mounting [3].

Screw the spray head pipe into place [4]. Fix the pipe to the wall bracket [5].

EFit the upper pipe into the diverter [1]. Fix with locking screw [2]. Fit the knob [3]

to the diverter.

There may be a slow drip. To reduce dripping after showering, leave the diverter in the

midway position (45°).

Products can be returned to Mora Armatur for recycling at the end of their life.

SVENSKA ENGLISH

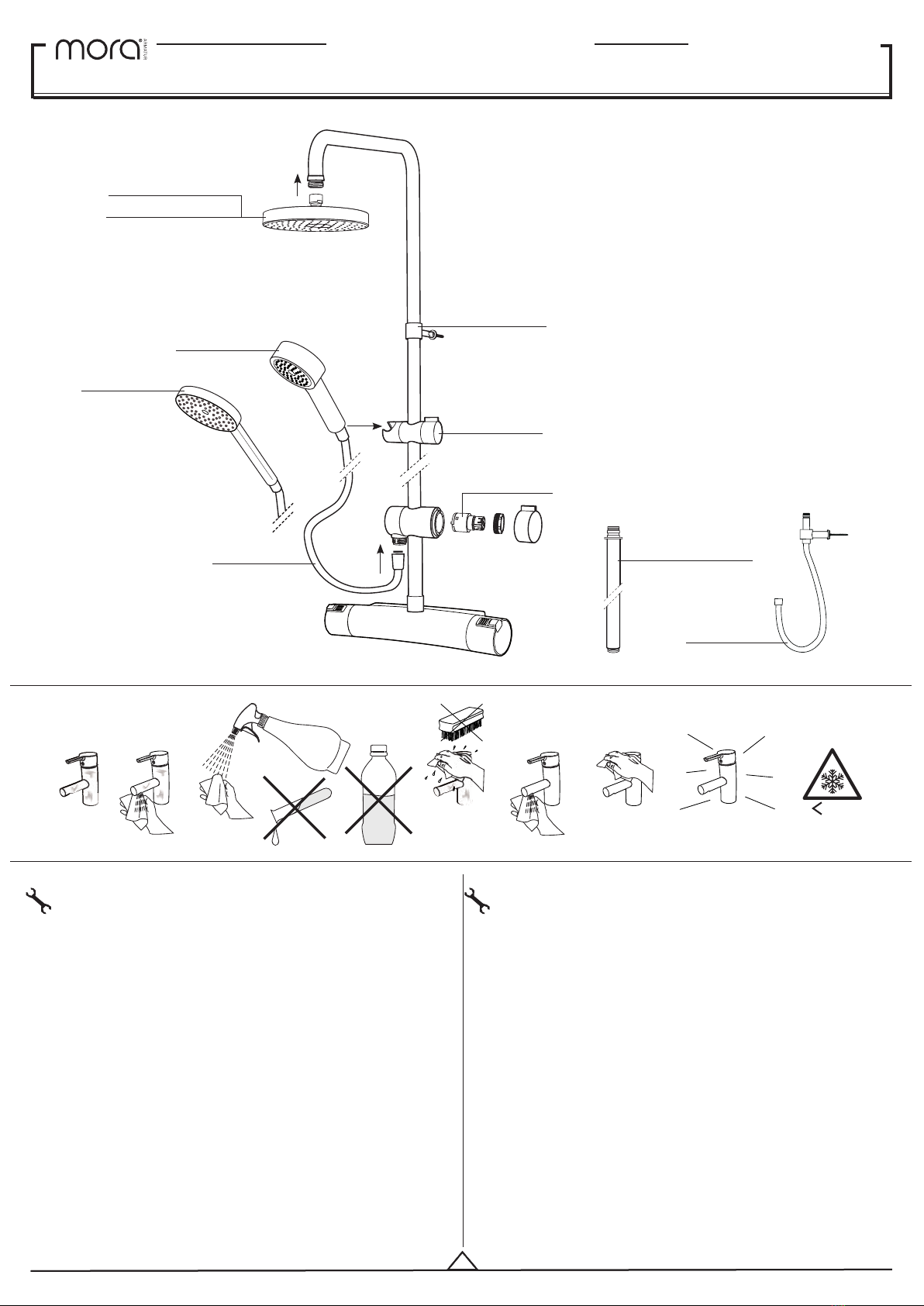

20 95 45 Ø200 (S6)

13 03 66 400 mm

40 94 18

13 98 35

13 03 61 (S5)

40 94 17

13 03 62 (S6)

20 95 44 Ø180 (S5)

ALCOHOL

SOAP

(pH 6-9)

0°C

13 03 67

13 99 06
