MIMAKI TS34-1800A Reference guide

D202445-11-17032015

このたびは、TS34 用昇華オプションをお買い上げいただき誠にありがとうございます。

背面排気ファンを使用する場合は、装置の設定を行う必要があります。

取扱説明書 3章「マシン設定 -カンソウファンの設定」を参照して、設定を行ってください。

プリント品質の維持のため、背面排気ファンとダクトトレーのフィルターを定期的に交換してください。

背面排気ファンの交換の目安 :約1000m2プリント毎 (幅1800mm x 長さ 120m のロールメディア 5本相当 )

ダクトトレーの交換の目安 :約1000m2プリント毎 (幅1800mm x 長さ 120m のロールメディア 5本相当 )

背面排気ファンのフィルターを交換する

1背面排気ファンからフィルター ASSY を引き抜く

2フィルター押さえを取り外し、中のフィルターを交換

する

3フィルター ASSY を元の状態に戻し、背面排気ファンに差し込む

装置の設定を確認する

フィルターを交換する

•フィルターのご購入は、販売店または弊社営業所にお申し付けください。（フィルターは別売品

となります。）

背面排気ファン：A101437/BEMCOT M-3 (100 枚入り )

ダクトトレー：SPC-0734/ ダクトトレーフィルター (50 枚入り )

•フィルターの交換は、主電源を OFF にしてから行ってください。

フィルター ASSY

フィルター押さえ

ダクトトレーのフィルターを交換する

1ダクトトレー ASSY を取り外す

2吸収材とフィルターを取り外し、フィルターを交換す

る

3ダクトトレー ASSY を元の状態に戻す

•吸着材と新しいフィルターを取り付けて、ダクトトレー ASSY を元の状態に戻します。

•このとき、フィルターとダクトトレーの穴に隙間ができないようにご注意ください。

4ダクトトレー ASSY を装置本体に取り付ける

ダクトトレー ASSY

吸収材

隙間が無い状態隙間

Thank you very much for your purchasing our sublimation option for TS34.

When you use the exhaust fan in the rear, it is required to perform setting of the machine.

Referring to the Chapter 3 “Machine Settings - Setting the DRYING FAN” in the Operation Manual, perform setting.

To maintain the printing quality, replace the filter of exhaust fan in the rear and duct tray periodically.

Rough standard for replacement of Exhaust fan in the rear：

Per 1000m2-printing (equivalent of five roll media of Width: 1,800mm x Length: 210m)

Rough standard for replacement of Duct tray：

Per 1000m2-printing (equivalent of five roll media of Width: 1,800mm x Length: 210m)

Replace the filter of Exhaust fan in the rear

1Pull out the filter ASSY from the exhaust fan in the rear.

2Remove the filter press and replace the filter inside.

Return the filter Assy to the original status and insert it into the exhaust fan in the rear.

• Then, replace the filter of the duct tray continuously.

Check the setting of the machine

Replace the filter

• For purchasing the filter, contact a distributor in your district or our office. (The filter is sold sepa-

rately.)

Exhaust fan in the rear ：A101437/BEMCOT M-3 (100 pieces)

Duct tray ：SPC-0734/Duct tray filter (50 pieces)

• Before replacing the filter, turn OFF the main power.

Procedure Manual for Replacing Filter

of Sublimation Option for TS34

Filter ASSY

Filter press

Replace the filter of Duct tray

1Remove the duct tray.

2Remove the absorber and filter and replace the filter.

3Return the duct tray ASSY to the original status.

• Attach the absorber and new filter, and return the duct tray ASSY to the original status.

• At this time, be careful not to make the gap between the filter and the duct tray hole.

4Attach the duct tray ASSY to the machine main body.

Duct tray ASSY

Absorber

No gap Gap

Other manuals for TS34-1800A

This manual suits for next models

Other MIMAKI Plotter manuals

MIMAKI

MIMAKI Tx400 User manual

MIMAKI

MIMAKI CG-75FXII User manual

MIMAKI

MIMAKI CF2 Series User manual

MIMAKI

MIMAKI CJV30 Series User manual

MIMAKI

MIMAKI UJF-7151 plus User manual

MIMAKI

MIMAKI CG-AR Series Maintenance manual

MIMAKI

MIMAKI JV33 Series Operating instructions

MIMAKI

MIMAKI DS-1600 User manual

MIMAKI

MIMAKI CG-60EX User manual

MIMAKI

MIMAKI CFL-605RT Installation instructions

MIMAKI

MIMAKI CG-60AR Installation instructions

MIMAKI

MIMAKI JV22-130 User manual

MIMAKI

MIMAKI CFL-605RT User manual

MIMAKI

MIMAKI JV400-SUV Series Maintenance manual

MIMAKI

MIMAKI TextileJet Tx2-1600 Series User manual

MIMAKI

MIMAKI CG-60SL User manual

MIMAKI

MIMAKI CG-AR Series Technical manual

MIMAKI

MIMAKI JV33 Series Assembly instructions

MIMAKI

MIMAKI UJF-7151 plus User manual

MIMAKI

MIMAKI CG-60SL Assembly instructions

MIMAKI

MIMAKI TEXTILE JET TX400 User manual

MIMAKI

MIMAKI CF2 Series User manual

MIMAKI

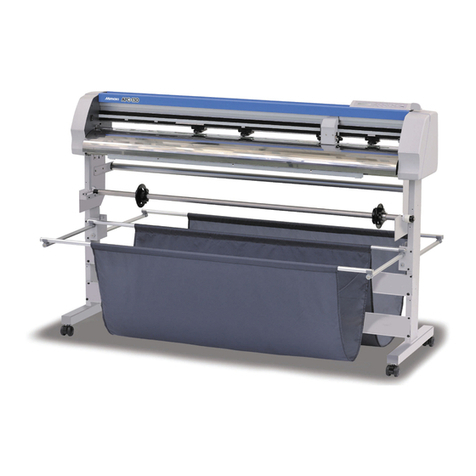

MIMAKI APC-130 User manual
