Metra Electronics 99-8239B User manual
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2015 METRA ELECTRONICS CORPORATION
REV. 8/17/2015 INST99-8239B
Installation instructions for part 99-8239B
CAUTION!
Metra recommends disconnecting the negative bat
-
tery terminal before beginning any installation, unless the vehicle
manufacturer recommends against so. Please check with your local
Dealership for more information. All accessories, switches, climate
controls panels, and especially air bag indicator lights must be con
-
nected before reconnecting the battery or cycling the ignition. Also,
do not remove the factory radio with the key in the on position, or the
vehicle running. It would be best to remove the key from the ignition
and then wait a few seconds before removing the factory radio.

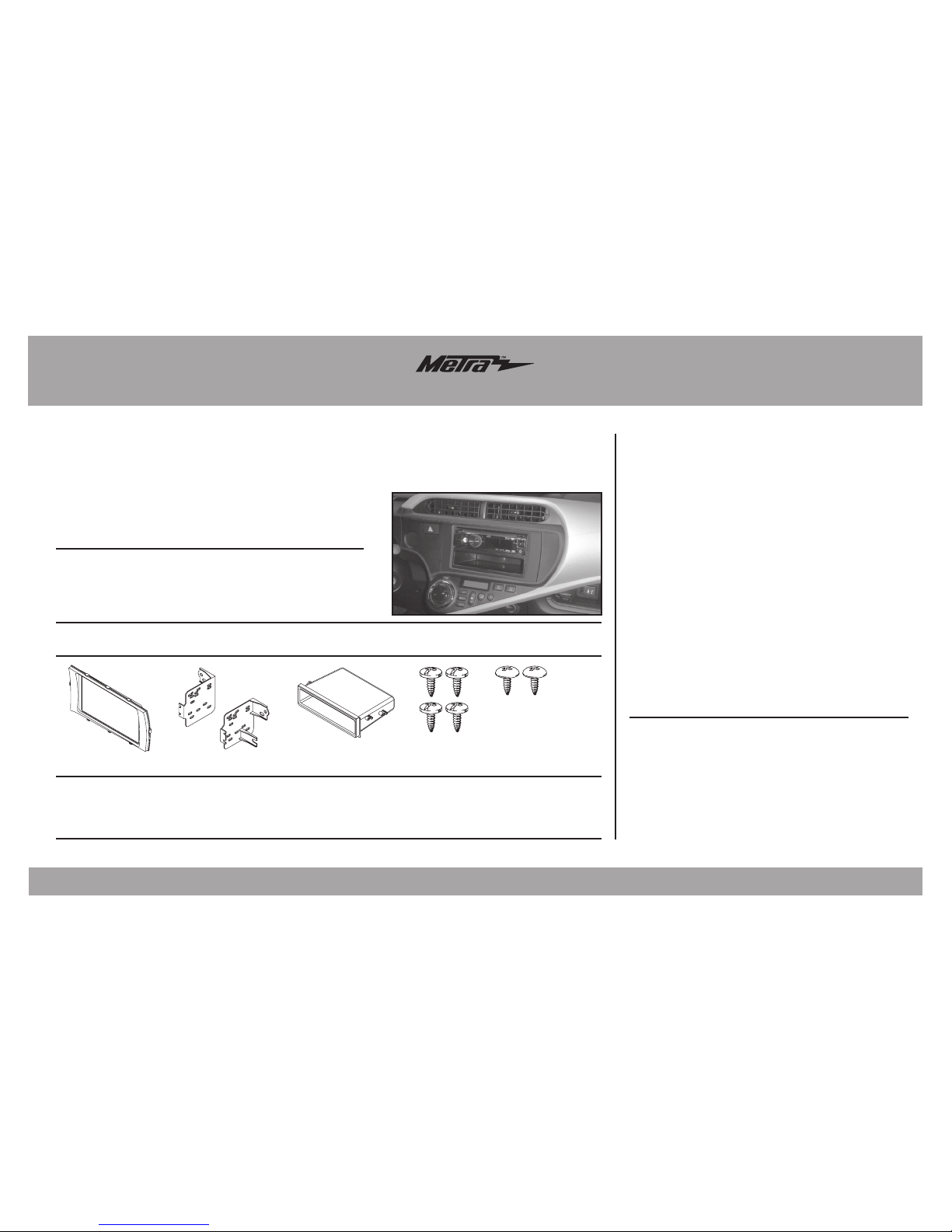

• ISO DIN radio provision with pocket
• Painted Matte Black
• A) Radio trim panel • B) Radio brackets • C) Pocket • D) (4) #8 x 3/8” Phillips pan head screws
• E) (2) #8 x 3/8 Phillips truss head screws
KIT FEATURES
KIT COMPONENTS
WIRING & ANTENNA CONNECTIONS (sold separately)
Wiring Harness: • 70-1761
Antenna Adapter: • 40-LX11
• Panel removal tool • Phillips screwdriver • Socket wrench
TOOLS REQUIRED
Toyota Prius C 2012-2014
99-8239B Dash Disassembly ................................................. 2
Kit Assembly
–ISO DIN radio provision with pocket...................... 3
Table of Contents
AB C D E
99-8239B
2

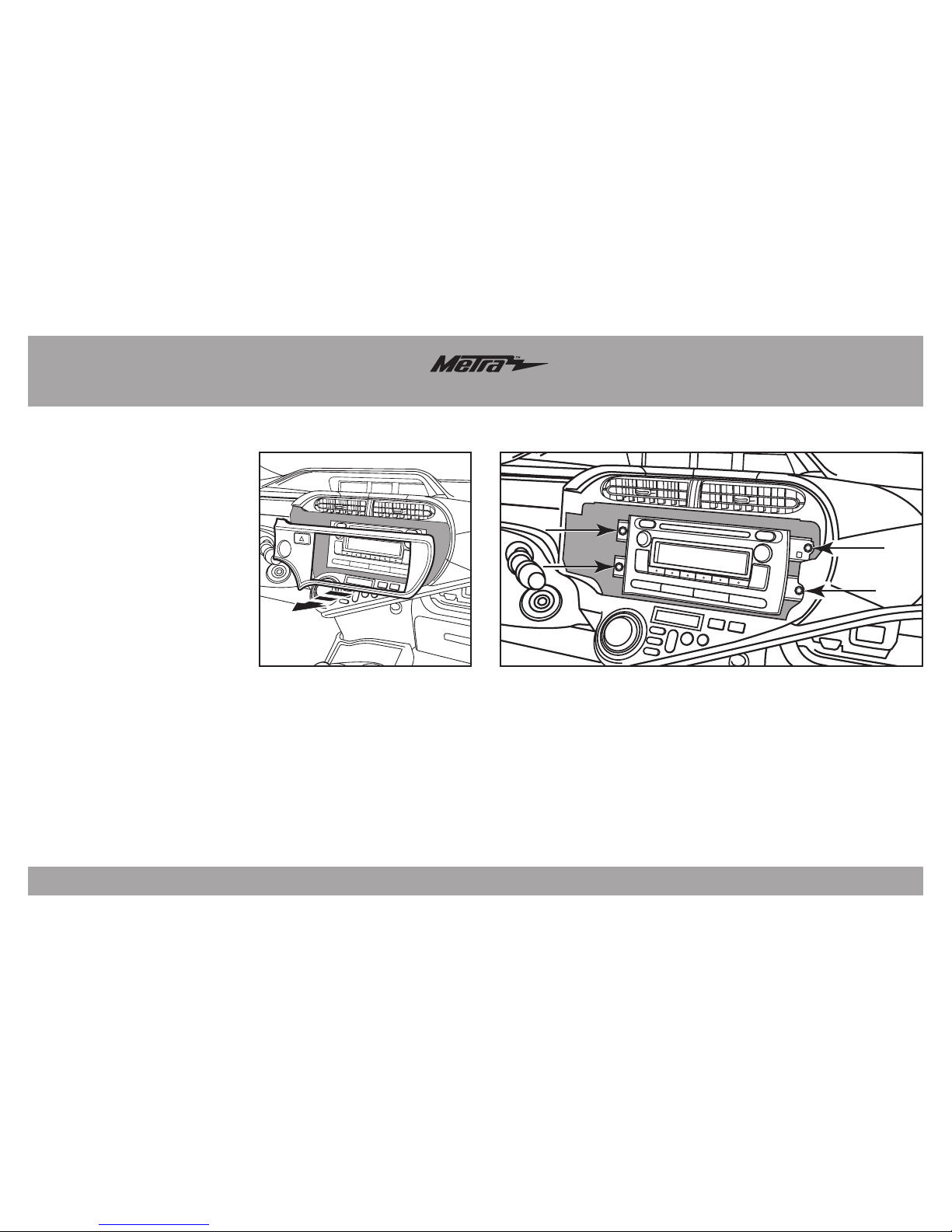

1. Unclip and remove the trim panel
from around the radio including the
hazard switch. (Figure A)
2. Remove (4) 8mm bolts securing
the factory radio, then unplug and
remove the radio. (Figure B)
Continue to kit assembly
Dash Disassembly
(Figure A) (Figure B)
99-8239B
Kit Assembly
ISO DIN radio provision with pocket
1. Secure the radio brackets to the radio
trim panel using (2) #8 x 3/8” Phillips
truss head screws supplied. (Figure A)
2. Remove the metal DIN sleeve and trim
ring from the aftermarket radio.
3. Secure the radio to the radio-bracket/
trim assembly using screws supplied
with the radio. (Figure B)
4.
Secure the pocket to the radio-bracket/
trim assembly using (4) #8 x 3/8” Phillips
pan head screws supplied. (Figure B)
5. Locate the factory wiring harness and
antenna connector in the dash, and
complete all necessary connections to
the radio. Metra recommends using the
proper mating adapter from Metra and/
or AXXESS. Re-connect the negative
battery terminal and test the radio for
proper operation.
6. Reassemble the dash in reverse order
of disassembly.
3
(Figure A) (Figure B)
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2015 METRA ELECTRONICS CORPORATION
REV. 8/17/2015 INST99-8239B
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recommends MECP
certified technicians
Installation instructions for part 99-8239B
IMPORTANT
If you are having difficulties with the
installation of this product, please call our
Tech Support line at 1-800-253-TECH.
Before doing so, look over the instructions a
second time, and make sure the installation
was performed exactly as the instructions
are stated. Please have the vehicle apart
and ready to perform troubleshooting steps
before calling.
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2015 METRA ELECTRONICS CORPORATION
REV. 8/17/2015 INST99-8239B
Instrucciones de instalación para la pieza 99-8239B
¡PRECAUCIÓN!
Meta recomienda desconectar la terminal negativa
de la batería antes de iniciar cualquier instalación, a menos que el
fabricante del vehículo recomiende lo contrario. Verifique con su
concesionario local si existe más información. Todos los accesorios,
interruptores, paneles de controles de clima y especialmente las lu-
ces del indicador de las bolsas de aire deben estar conectados antes
de reconectar la batería o ciclar la ignición. Además, no quite el radio
de fábrica con la llave en la posición de encendido ni con el vehículo
funcionando. Sería mejor retirar la llave de la ignición y esperar unos
cuantos segundos antes de quitar el radio de fábrica.
• Provisión de radio ISO DIN con cavidad
• Pintura Negro Mate
• A) Panel de moldura para radio • B) Soportes para radio • C) Cavidad • D) (4) tornillos Phillips de cabeza
troncocónica #8 de 3/8”• E) (2) tornillos Phillips de cabeza segmentada #8 de 3/8”
CARACTERÍSTICAS DEL KIT
COMPONENTES DEL KIT
CABLEADO Y CONEXIONES DE ANTENA (se venden por separado)
Arnés de cableado: • 70-1761
Adaptador de antena: • 40-LX11
• Herramienta para quitar paneles • Destornillador Phillips • Llave de tubo
HERRAMIENTAS REQUERIDAS
Toyota Prius C 2012-2014
99-8239B Desmontaje del tablero ......................................... 2
Ensamble del kit
–Provisión de radio ISO DIN con cavidad ................ 3
Indice
AB C D E
99-8239B
2
1. Desenganche y quite el panel de
moldura que rodea el radio que
incluyendo el interruptor de las
luces intermitentes. (Figura A)
2. Retire los (4) pernos de 8mm
que sujetan el radio de fábrica a
continuación, desenchufe y quitar
la radio. (Figura B)
Continuará la ensamble del kit
Desmontaje del tablero
(Figura A) (Figura B)
99-8239B
Ensamble del kit
Provisión de radio ISO DIN con cavidad
1. Atornille los soportes del radio al
panel de moldura del radio con los (2)
tornillos Phillips de cabeza segmentada
#8 de 3/8” suministrados. (Figura A)
2. Quite la manga de metal DIN y el anillo
de moldura del radio de mercado
secundario.
3.
Atornille el radio al ensamble del soporte
de radio/panel de moldura con los tornillos
que vienen con el radio. (Figura B)
4.
Atornille la cavidad al soporte del
radio/ensamble de moldura con los (4)
tornillos Phillips de cabeza troncocónica
#8 de 3/8” suministrados. (Figura B)
5. Localice el arnés de cableado de
fábrica y el conector de la antena en
el tablero y haga todas las conexiones
necesarias al radio. Metra recomienda
que use adaptadores adecuados de
acoplamiento de Metra y/o de AXXESS.
Vuelva a conectar la terminal negativa
de la batería y pruebe el radio para
verificar que funcione correctamente.
6. Vuelva a armar el tablero al revés de
como lo desarmó.
3
(Figura A) (Figura B)
METRA. The World’s best kits.™metraonline.com © COPYRIGHT 2004-2015 METRA ELECTRONICS CORPORATION
REV. 8/17/2015 INST99-8239B
KNOWLEDGE IS POWER
Enhance your installation and fabrication skills by
enrolling in the most recognized and respected
mobile electronics school in our industry.
Log onto www.installerinstitute.com or call
800-354-6782 for more information and take steps
toward a better tomorrow.
Metra recomienda técnicos
con certificación del Programa
de Certificación en Electrónica
Móvil (Mobile Electronics
Certification Program, MECP).
EL CONOCIMIENTO ES PODER
Mejore sus habilidades de instalación y
fabricación inscribiéndose en la escuela de
dispositivos electrónicos móviles más reconocida
y respetada de nuestra industria. Regístrese en
www.installerinstitute.com o llame al
800-354-6782 para obtener más información y
avance hacia un futuro mejor.
Instrucciones de instalación para la pieza 99-8239B
IMPORTANTE
Si tiene dificultades con la instalación
de este producto, llame a nuestra línea
de soporte técnico al 1-800-253-TECH.
Antes de hacerlo, revise las instrucciones
por segunda vez y asegúrese de que la
instalación se haya realizado exactamente
como se indica en las instrucciones. Por
favor tenga el vehículo desarmado y listo
para ejecutar los pasos de resolución de
problemas antes de llamar.
