Maytag MGD6200KW User instructions

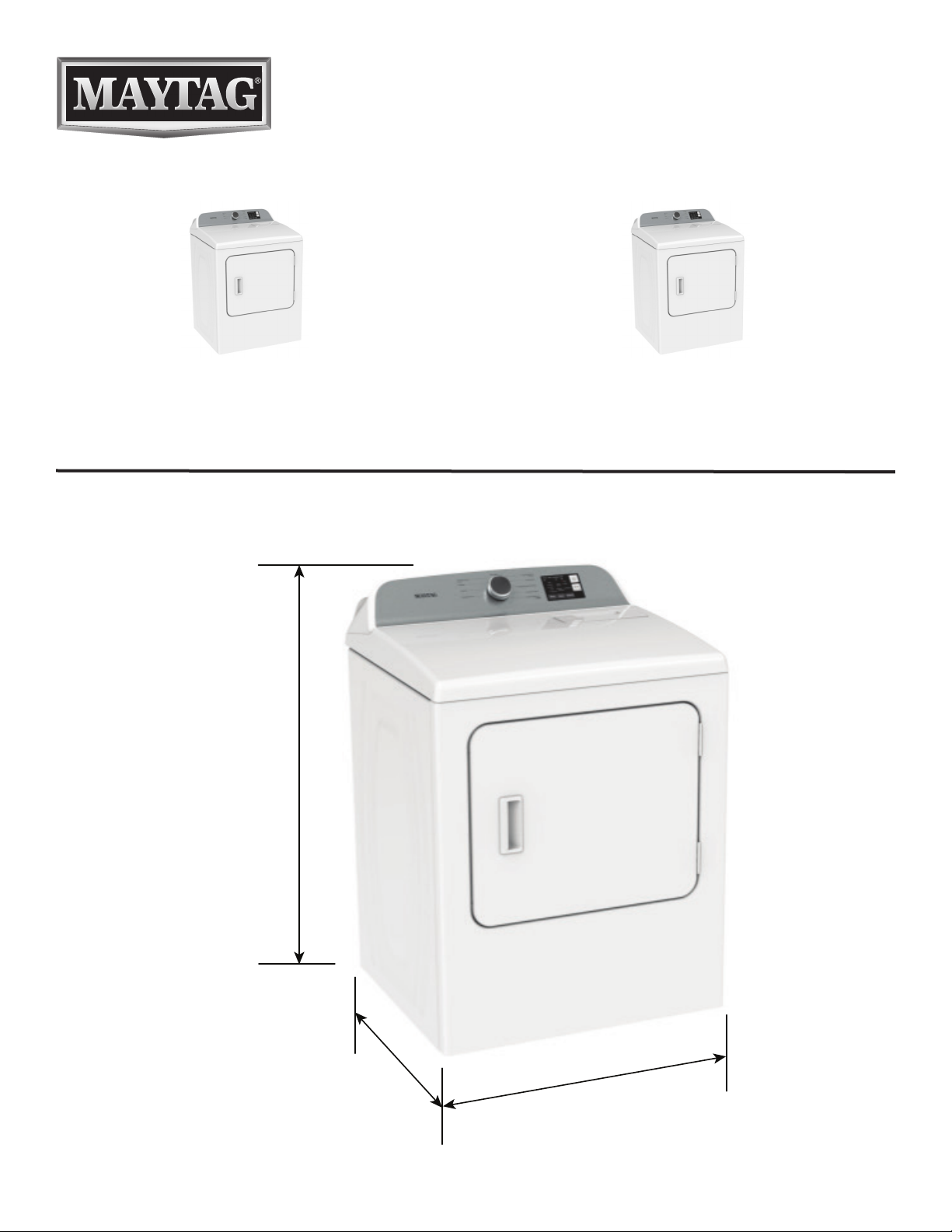

Maytag®Dryer with Wrinkle Prevent option
and Moisture Sensor - 7.0 cu. ft.
Dimension Guide
W11416502A
White Available
MED6200KW - Electric
YMED6200KW - Electric
White Available
MGD6200KW - Gas
29"
Width
28 3∕8"
Depth
40 11∕16"
Height
2
DETAILED PLANNING DIMENSIONS
WARNING: To reduce the risk of re, electric shock, or injury to persons, read the IMPORTANT SAFETY INSTRUCTIONS and
INSTALLATION INSTRUCTIONS, located in your appliance's Owner's Manual, before installing and operating this appliance.
Electrical Requirements
Fuel Type Electric Gas
Minimum Circuit
Amperage Rating 30 A 15 A
Maximum AMP Draw 26 A 6 A
Operating Voltage 120/240 V - AC only 120 V - AC only
Operating Frequency 60 Hz
Product Dimensions (Electric/Gas)
in (min) mm (min) in (max) mm (max)
A Height (with feet) 40 11∕16 1033.71 42 5∕16 1075.23
B Width 29 736.6 - -
C Top Height (with feet) 36 7∕8936.56 38 1∕2978.08
D Depth 28 3∕8721.96 - -
A
B
D
C
3
DETAILED PLANNING DIMENSIONS
G
Product Dimensions (Electric/Gas)
in (min) mm (min) in (max) mm (max)
GDepth with Door Open 50 11∕16 1287.74 - -
H Strain Relief from Side (elec) 15 13∕16 400.5 - -
IStrain Relief Height (elec) 28 1∕8713.81 29 11∕16 755.33
J Power Cord from Side (gas) 14 13∕16 374.65 - -
K Power Cord Height (gas) 32 3∕8821.78 34 863.3
Power Cord Length (gas) 57 3∕41466.73 - -
L Gas Valve Height 1 11∕16 42.94 3 5∕16 84.46
M Gas Valve from Side 9 3∕16 233.8 - -
N Exhaust Duct Height 5 1∕8128.39 6 11∕16 169.91
O Exhaust Duct from Side 14 3∕8365.92 - -
H
I
J
K
M
L
O
N
4
DETAILED PLANNING DIMENSIONS
6"/0"*
(152 mm/0 mm)
14" max
(356 mm)
1"/0"*
(25 mm/0 mm)
1"
(25 mm)
18"
(460 mm)
3"
(76 mm)
3"
(76 mm)
24"2/24"2
(310 cm)
48 in2
(155 cm)
24 in2
Spacing for recessed area or closet installation
The dimensions shown are for the recommended spacing allowed.
ɃAdditional spacing should be considered for ease of installation and servicing.
ɃAdditional clearances might be required for wall, door, and oor moldings.
ɃAdditional spacing of 1" (25 mm) on all sides of the dryer is recommended to reduce noise transfer.
ɃFor closet installation, with a door, minimum ventilation openings in the top and bottom of the door are required. Louvered doors
with equivalent ventilations openings are acceptable.
ɃCompanion appliance spacing should also be considered.
*Recommended/Minimum spacing
Sécheuse de 7pi3avec option
Wrinkle Prevent (antifroissement) et
capteur d’humidité de Maytag®
Guide de dimensions
5
Blanc offert
MED6200KW - Électrique
YMED6200KW - Électrique
Blanc offert
MGD6200KW - Gaz
29"
Largeur
28 3∕8"
Profondeur
40 11∕16"
Hauteur
6
DIMENSIONS DE PLANIFICATION DÉTAILLÉES
AVERTISSEMENT : Pour réduire le risque d’incendie, de décharge électrique ou de blessures, lire les INSTRUCTIONS IMPORTANTES
DE SÉCURITÉ et INSTRUCTIONS D’INSTALLATION du guide d’utilisation de votre appareil avant d’installer et de faire fonctionner cet
appareil.
Spécications électriques
Type de combustible Type Électrique Gaz
Courant minimum du circuit 30 A 15 A
Appel de courant maximum 26 A 6 A
Tension de fonctionnement 120/240 V -
CA seulement 120 V -
CA seulement
Fréquence de fonctionnement 60 Hz
Dimensions du produit (Électrique/Gaz)
po (min) mm (min) po (max) mm (max)
A Hauteur (avec pieds) 40 11∕16 1033,71 42 5∕16 1075,23
B Largeur 29 736,6 - -
C Hauteur du dessus (avec pieds) 36 7∕8936,56 38 1∕2978,08
D Profondeur 28 3∕8721,96 - -
A
B
D
C
7
DIMENSIONS DE PLANIFICATION DÉTAILLÉES
G
Dimensions du produit (Électrique/Gaz)
po (min) mm (min) po (max) mm (max)
GProfondeur avec porte ouverte 50 11∕16 1287,74 - -
H Réducteur de tension de côté (élec.) 15 13∕16 400,5 - -
IHauteur du réducteur de tension (élec.) 28 1∕8713,81 29 11∕16 755,33
J Cordon d’alimentation de côté (gaz) 14 13∕16 374,65 - -
K Hauteur du cordon d’alimentation (gaz) 32 3∕8821,78 34 863,3
Longueur du cordon d’alimentation (gaz) 57 3∕41466,73 - -
L Hauteur du robinet de gaz 1 11∕16 42,94 3 5∕16 84,46
M Robinet de gaz de côté 9 3∕16 233,8 - -
N Hauteur du conduit d’évacuation 5 1∕8128,39 6 11∕16 169,91
O Conduit d’évacuation de côté 14 3∕8365,92 - -
H
I
J
K
M
L
O
N
8
DIMENSIONS DE PLANIFICATION DÉTAILLÉES
6"/0"*
(152 mm/0 mm)
14" max
(356 mm)
1"/0"*
(25 mm/0 mm)
1"
(25 mm)
18"
(460 mm)
3"
(76 mm)
3"
(76 mm)
24"2/24"2
(310 cm)
48 po2
(155 cm)
24 po2
Espacement pour une installation dans un encastrement ou dans un placard
Les dimensions indiquées correspondent à l’espacement recommandé permis.
ɃPrévoir davantage d’espace pour faciliter l’installation et l’entretien.
ɃUn espace supplémentaire peut être requis pour les moulures de porte et de plancher et pour les plinthes.
ɃUn espace supplémentaire de 1 po (25 mm) de tous les côtés de la sécheuse est recommandé pour réduire le transfert du bruit.
ɃPour installation dans un placard avec porte, on doit prévoir des ouvertures minimums d’entrée d’air en haut et en bas de la porte.
Les portes à claire-voie offrant des ouvertures équivalentes de passage de l’air sont acceptables.
ɃIl faut aussi prendre en compte l’espace requis entre les appareils voisins.
*Dégagement minimum recommandé
Secadora Maytag®con opción
Wrinkle Prevent (Prevención de arrugas)
y sensor de humedad, 7,0 pies³ (0,20 m³)
Guía de dimensiones
9
Disponible en blanco
MED6200KW - Eléctrica
YMED6200KW - Eléctrica
Disponible en blanco
MGD6200KW - Gas
29"
Ancho
28 3∕8"
Profundidad
40 11∕16"
Altura
10
DIMENSIONES DE PLANIFICACIÓN EN DETALLE
ADVERTENCIA: A n de reducir el riesgo de incendio, choque eléctrico o lesiones personales, lea las INSTRUCCIONES
IMPORTANTES DE SEGURIDAD Y LAS INSTRUCCIONES DE INSTALACIÓN, que se encuentran en el Manual del propietario, antes
de instalar y usar el electrodoméstico.
Requisitos eléctricos
Tipo de combustible Eléctrica Gas
Amperaje mínimo del circuito 30 A 15 A
Consumo de amperios máximo 26 A 6 A
Voltaje de funcionamiento 120/240 V -
CA únicamente 120 V -
CA únicamente
Frecuencia de funcionamiento 60 Hz
Dimensiones del producto (Eléctrica/Gas)
pulg. (mín.) mm (mín.) pulg. (máx.) mm (máx.)
A Altura (con patas) 40 11∕16 1033,71 42 5∕16 1075,23
B Ancho 29 736,6 - -
C Altura superior (con patas) 36 7∕8936,56 38 1∕2978,08
D Profundidad 28 3∕8721,96 - -
A
B
D
C
