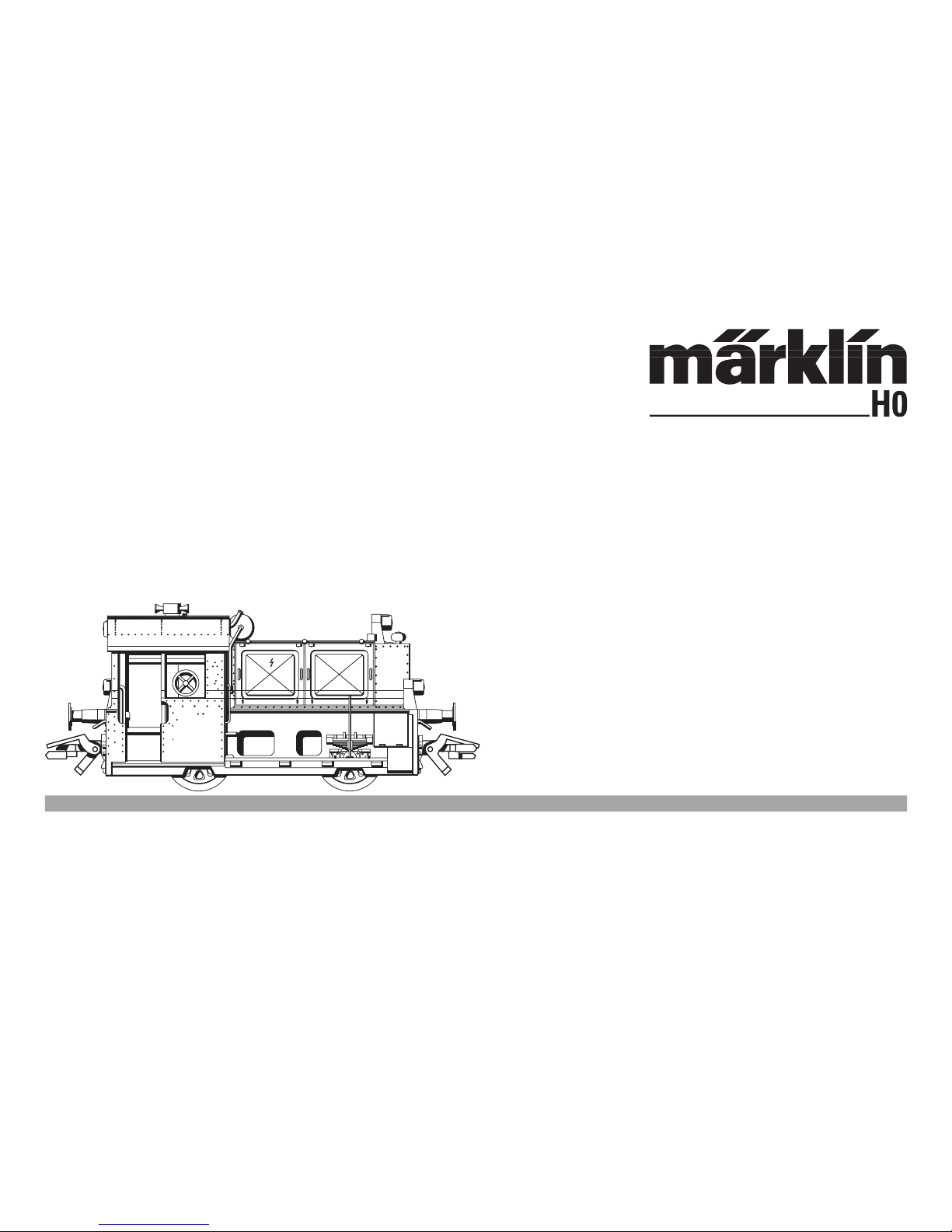

marklin 36826 User manual
S K W Trostberg
Aktiengesellschaft
Modell der Köf BR 323
36826
2
Informationen zum Vorbild
Zur Rationalisierung des Güterverkehrs beschaffte die
Deutsche Reichsbahn – Gesellschaft (DRG) Anfang
der dreißiger Jahre sogenannte „Klein-
lokomotiven“ – leichte, einfach zu bedienende und
sparsame Rangierlokomotiven. Die meisten Loks
wurden als „Köf“ beschafft – dabei steht das „K“ für
Kleinlokomotive,„ö“ für Öl- bzw. Dieselmotor und „f“
für die Kraftübertragung mittels Flüssigkeitsgetriebe.
Die je nach Ausführung unterschiedlich stark motori-
sierten Maschinen bewährten sich so gut, dass nach
dem zweiten Weltkrieg weitere Fahrzeuge beschafft
wurden.
Einer der auffälligsten Unterschiede bei den diversen
Varianten stellt das Führerhaus dar, das je nach
Version in offener oder geschlossener Bauweise
ausgeführt ist.
Außer bei der Deutschen Bundesbahn war und ist die
Köf II auch bei Privat-Firmen weit verbreitet. Diese
Fahrzeuge sind häufig in den Hausfarben des jeweili-
gen Industrie-Unternehmens gestaltet.
Information about the prototype
At the beginning of the 1930’s the German State
Railroad Company (DRG) built the so-called “small
locomotives” – lightweight, easy to operate, efficient
switch engines – to rationalize freight traffic. Most of
the units were purchased as “Köf” – in German the
“K” stands for small locomotive, “ö” for oil or diesel
motor and “f” for fluid transmission. These locomoti-
ves varied in power according to the version produ-
ced and proved themselves so well that additional
units were purchased after World War II.
The engineer’s cab represents one of the most
striking differences among the various versions of this
locomotive, and it was built in an open or enclosed
design, depending on the version of the locomotive.
In addition to the German Federal Railroad, the Köf
II was and is widely used by private firms. These
locomotives are often painted in the colors of the
respective companies.
3
Informations concernant la locomotive réele
Au début des années trente, la Deutsche
Reichsbahngesellschaft acquit de petites locomotives
pour assurer la rationalisation du trafic
marchandises. Ces minilocomotives étaient
légères, faciles à conduire et économiques. La plupart
d’entre elles étaient du type «Köf»
(abréviation allemande de «minilocomotives Diësel à
transmission hydraulique»). La motorisation variable
était fonction des services attendus. Ces minilocomo-
tives connurent un succès tel que leur construction
continua au-delà de la deuxième guerre mondiale.
Le poste de pilotage représente une des
différences les plus frappantes existant entre les
diverses versions. Le poste de pilotage peut être soit
ouvert, soit fermé.
On ne trouve pas seulement des locomotives Köf II à
la Deutsche Bundesbahn; en effet, elles sont égale-
ment largement répandues au sein de firmes privées
où elles portent fréquemment une livrée d‘entreprise.
Informatie van het voorbeeld
In het begin van de dertiger jaren nam de Duitse
Reichsbahn, uit oogpunt van rationalisatie van het
goederenverkeer, zogenaamde Kleinlokomoitven in
gebruik. Lichte, eenvoudig te bedienen en zuinige
rangeerlocs waarvan de meeste als „Köf” werden
aangeduid, n.I. „K” voor „Kleinloko-
motive”, „ö” voor „ölgefeuert” oftewel dieselmotor
en „f” voor „flüssigkeitsgetriebe” oftewel krachtover-
brenging door vloeistoftransmissie. Al naar gelang de
gestelde eisen, zijn deze machines met verschillende
motoren uitgevoerd. Ze voldeden zo goed, dat na de
tweede wereldoorlog meerdere types van deze loc in
gebruik werden genomen.
Een van de opvallendste verschillen tussen de beide
uitvoeringen is het machinistenhuis, dat afhankelijk
van de versie open of gesloten is uitgevoerd.
Buiten de Deutschen Bundesbahn was de Köf II ook
vaak te vinden bij privé-spoorwegen. Deze
locomotoren waren dan veelal in de huisstijlkleuren
van de desbetreffend firma’s geschilderd.
4
Funktion
• Mögliche Betriebssysteme:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• Einstellbare Adressen: 01 – 80
Adresse ab Werk: 23
• Veränderbare Anfahr-/ Bremsverzögerung (simul-
tan).Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter (Adresse, Anfahr-/
Bremsverzögerung, Höchstgeschwindigkeit): Über
Control Unit, Mobile Station oder Central Station.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
Ein Öffnen der Lok zu Wartungszwecken ist nicht
notwendig. Die Demontage der Lok führt daher auto-
matisch zu einem Erlöschen der Herstellergarantie.
Prinzipbedingt ist die Zugkraft dieses Modells einge-
schränkt. Die maximal befahrbare Steigung mit 2 bis 3
zweiachsigen Güterwagen liegt bei ca. 3 %.
Die bei normalem Betrieb anfallenden Wartungsar-
beiten sind nachfolgend beschrieben. Für Repara-
turen oder Ersatzteile wenden Sie sich bitte an Ihren
Märklin-Fachhändler.
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Be-
triebssystem (Märklin Wechselstrom-Transformator
6647, Märklin Delta, Märklin Digital oder Märklin
Systems) eingesetzt werden.
Nur Transformatoren verwenden, die Ihrer örtli-
chen Netzspannun entsprechen.
Keinesfalls Transformatoren für eine Netzspan-
nung von 220 V bzw. 110 V einsetzen.
• Die Lok darf nur aus einer Leistungsquelle gleich-
zeitig versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in
der Gebrauchsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss
das Anschlussgleis entstört werden. Dazu ist das
Entstörset 74046 zu verwenden. Für Digitalbetrieb
ist das Entstörset nicht geeignet.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprü-
che sind ausgeschlossen, wenn in Märklin-Produkten nicht von
Märklin freigegebene Fremdteile eingebaut werden und/oder Mär-
klin-Produkte umgebaut werden und die eingebauten Fremdteile
bzw. der Umbau für sodann aufgetretene Mängel und/oder Schä-
den ursächlich war. Die Darlegungs- und Beweislast dafür, dass der
Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Pro-
dukten für aufgetretene Mängel und/oder Schäden nicht ursächlich
war, trägt die für den Ein- und/oder Umbau verantwortliche Person
und/oder Firma bzw. der Kunde.
!
5
Function
• Possible operating systems:
6646/6647 Märklin Transformer, Märklin Delta,
Märklin Digital, Märklin Systems.
• Recognition of the mode of operation: automatic.
• Addresses that can be set: 01 – 80
Address set at the factory: 23
• Adjustable acceleration/braking delay (simul-
taneous). Adjustable maximum speed.
• Setting the locomotive parameters (address, acce-
leration/braking delay, maximum speed): with the
Control Unit, Mobile Station, Central Station.
• Headlights, changing over with the direction of
travel.
It is not necessary to open the locomotive for mainte-
nance work. Disassembling the locomotive automati-
cally invalidates the manufacturer warranty.
In principle the pulling power for this model is limited.
The maximum grade it can negotiate with 2 to 3
twoaxle freight cars is about 3 %.
The maintenance work necessary with normal operation
of this locomotive is described below. Please see your
authorized Märklin dealer for repairs or spare parts.
Safety Warnings
• This locomotive is to be used only with an operating
system designed for it (Märklin 6646/6647 AC
transformer, Märklin Delta, Märklin Digital or Mär-
klin Systems).
Use only transformers rated for your local ho-
sehold power.
Do not under any circumstances use transfor-
mers rated for 220 volts or 110 volts
• This locomotive must never be supplied with power
from more than one transformer.
• Pay close attention to the safety warnings in the
instructions for your operating system.
• The feeder track must be equipped to prevent
interference with radio and television reception,
when the locomotive is to be run in conventional
operation. The 74046 interference suppression set
is to be used for this purpose.
No warranty or damage claims shall be accepted in those cases
where parts neither manufactured nor approved by Märklin have
been installed in Märklin products or where Märklin products have
been converted in such a way that the non-Märklin parts or the
conversion were causal to the defects and/or damage arising. The
burden of presenting evidence and the burden of proof thereof,
that the installation of non-Märklin parts or the conversion in or
of Märklin products was not causal to the defects and/or damage
arising, is borne by the person and/or company responsible for the
installation and/or conversion, or by the customer.
!
6
Fonction
• Systèmes d’exploitation possibles:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation: automatique.
• Adresses disponibles: 01 – 80
Adresse encodée en usine: 23
• Temporisation d’accélération et de freinage réglab-
le (les 2 simultanément). Vitesse maximale réglable.
• Réglage des paramètres de la loco (adresse,
temporisation accélér.-freinage, vitesse maximale):
via Control Unit, Mobile Station ou Central Station.
• Feux de signalisation avec inversion selon sens de
marche.
Une ouverture de la locomotive à des fins d’entretien
n’est pas nécessaire. Le démontage de la locomotive
entraîne automatiquement l’annulation de la garantie.
En principe, la puissance de traction de ce modèle ré-
duit est limitée. La rampe maximale que la locomotive
peut grimper avec 2 à 3 wagons à deux essieux est
d’environ 3 %.
Les travaux d‘entretien occasionnels à effectuer en
exploitation normale sont décrits plus loin. Pour toute
réparation ou remplacement de pièces, adressez vous
à votre détaillant-spécialiste Märklin.
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec
un système d’exploitation adéquat (Märklin courant
alternatif - transformateur 6647, Märklin Delta,
Märklin Digital ou Märklin Systems).
Utilisez uniquement des transformateurs correspon-
dant à la tension secteur locale.
Bon courage en aucun cas des transformateurs
pour une tension secteur de 220 V, respective-
ment 110 V.
• La locomotive ne peut être alimentée en courant
que par une seule source de courant.
• Pour l’exploitation de la locomotive en mode
conventionnel, la voie de raccordement doit être
déparasitée. A cet effet, utiliser le set de déparasi-
tage réf. 74046. Le set de déparasitage ne convient
pas pour l’exploitation en mode numérique.
• Veuillez impérativement respecter les remarques
sur la sécurité décrites dans le mode d’emploi en
ce qui concerne le système d’exploitation.
Tout recours à une garantie commerciale ou contractuelle ou à
une demande de dommages-intérêt est exclu si des pièces non
autorisées par Märklin sont intégrées dans les produits Märklin
et / ou si les produits Märklin sont transformés et que les pièces
d’autres fabricants montées ou la transformation constituent la
cause des défauts et / ou dommages apparus. C’est à la personne
et / ou la société responsable du montage / de la transformation
ou au client qu’incombe la charge de prouver que le montage des
pièces d’autres fabricants sur des produits Märklin ou la transfor-
mation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.
!
7
Werking
• Mogelijke bedrijfssystemen:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automatisch.
• Instelbare adressen: 01 – 80
Vanaf de fabriek ingesteld: 23
• Instelbare optrek- / afremvertraging (simultaan).
Instelbare maximumsnelheid.
• Instellen van de locomotiefparameters (adres, opt-
rek- afremvertraging, maximumsnelheid):
d.m.v. Control Unit, Mobile Station of Central Station.
• Rijrichtingafhankelijke frontseinen.
Het openen van de loc voor onderhoudswerk-
zaamheden is niet noodzakelijk. Het demonteren van
de locleidt daarmee direct tot het verlies van aan-
spraak op fabrieksgarantie!
Vanwege de uitvoering is de trekkracht van dit model
beperkt. De maximale berijdbare stijging met 2 of 3
goederenwagens ligt bij ongeveer 3%.
De in het normale bedrijf voorkomende onderhouds-
werkzaamheden zijn verderop beschreven. Voor
reparatie of onderdelen kunt u zich tot uw Märklin
winkelier wenden.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd
bedrjfssysteem (Märklin wisselstroom transforma-
tor 6647, Märklin Delta, Märklin digitaal of Märklin
Systems) gebruikt worden.
Alleen transformatoren gebruiken die geschikt
zijn voor de bij u geldende netspanning.
In geen geval transformatoren voor een netspan-
ning van 220 V dan wel 110 V gebruiken.
• De loc mag niet vanuit meer dan één stroomvoorzi-
ening gelijktijdig gevoed worden.
• Voor het conventionele bedrijf met de loc dient
de aansluitrail te worden ontstoort. Hiervoor dient
men de ontstoor-set 74046 te gebruiken. Voor het
digitale bedrijf is deze ontstoor-set niet geschikt.
• Lees ook aandachtig de veiligheidsvoorschriften in
de gebruiksaanwijzing van uw bedrijfssysteem.
Elke aanspraak op garantie en schadevergoeding is uitgesloten,
wanneer in Märklin-producten niet door Märklin vrijgegeven vreem-
de onderdelen ingebouwd en / of Märklin-producten omgebouwd
worden en de ingebouwde vreemde onderdelen resp. de ombouw
oorzaak van nadien opgetreden defecten en / of schade was. De
aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van
vreemde onderdelen in Märklin-producten of de ombouw van
Märklin-producten niet de oorzaak van opgetreden defecten en /
of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en / of firma danwel bij de klant.
!
8
Función
• Sistemas operativos posibles:
Märklin transformador 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Reconocimiento del sistema: automático.
• Códigos disponibles: 01 – 80
Código de fábrica: 23
• Arranque y frenado variable (simultáneo). Velocidad
máxima variable.
• Fijar parámetros de la locomotora (código,
arranque y frenado, velocidad máxima): por el Con-
trol Unit, Mobile Station o Central Station.
• Las luces frontales dependen den sentido de marache.
No es necesario abrir la locomotora para su mante-
nimiento. El desmontaje de la locomotora conlle-
vaautomáticamente la extinción de la garantía del
fabricante.
La fuerza de tracción de este modelo está limitada
condicionada por su principio de funcionamiento. La
pendiente máxima transitable con 2 a 3 vagones de
mercancías de dos ejes es de aproximadamente el 3 %.
Los trabajos de mantenimiento normales están de-
scritos a continuación. Para reparaciones o recambios
contacte con su proveedor Märklin especializado.
Aviso de seguridad
• La locomotora solamente debe funcionar en un sis-
tema de corriente propio (Märklin corriente alterna
– transformador 6647 – Märklin Delta – Märklin
Digital o Märklin Systems).
Utilizar únicamente transformadores que corres-
pondan a la tensión de red local.
En ningún caso utilizar transformadores para una
tensión de red de 220 V o bien 110 V.
• La locomotora no deberá recibir corriente eléctrica
mas que de un solo punto de abasto.
• Para el funcionamiento convencional de la loco-
motora deben suprimirse las interferencias en la
vía de conexión de la alimentación. Para ello debe
emplearse el set supresor de interferencias 74046.
El set supresor de interferencias no es adecuado
para el funcionamiento en modo digital.
• Observe bajo todos los conceptos, las medidas
de seguridad indicadas en las instrucciones de su
sistema de funcionamiento.
Se excluye todo derecho de garantía, prestación de garantía e
indemnización sobre aquellos productos Märklin en los que se hu-
bieran montado piezas ajenas no autorizadas por Märklin y/o sobre
aquellos productos Märklin que hayan sido modificados cuando la
piezas ajenas montadas o la modificación sean las causas de los
desperfectos y/o daños posteriormente surgidos. La persona y/o
empresa o el cliente responsable del montaje o modificación será
el responsable de probar y alegar que el montaje de piezas ajenas
o la modificación en/de productos Märklin no son las causas de los
desperfectos y/o daños surgidos.
!
9
Funzionamento
• Possibili sistemi di funzionamento:
Märklin Transformer 6647, Märklin Delta,
Märklin Digital, Märklin Systems.
• Riconoscimento del tipo di funzionamento:
automatico
• Indirizzi impostabili: 01 – 80
Indirizzo di fabbrica: 23
• Ritardo di avviamento/frenatura modificabile (simul-
taneamente). Velocità massima modificabile.
• Regolazione dei parametri della locomotiva (indiriz-
zo, ritardo di avviamento/frenatura, velocità mas-
sima): tramite Control Unit, Mobile Station oppure
Central Station.
• Illuminazione di testa dipendente dalla direzione di
marcia.
Non è necessario aprire la locomotiva per svolgere
la manutenzione. Lo smontaggio della locomotiva
comporta pertanto l’annullamento automatico della
garanzia del produttore.
La forza di trazione di questo modello è limitata dal
principio di funzionamento. La pendenza massima
percorribile con 2 – 3 vagoni merci a due assali è di
circa il 3 %.
Le operazioni di manutenzione che si verificano nel
normale funzionamento sono descritte nel seguito.
Per riparazioni o parti di ricambio Vi preghiamo di
rivolgerVi al Vostro rivenditore specialista Märklin.
Avvertenze per la sicurezza
• Tale locomotiva deve essere impiegata soltanto
con un sistema di funzionamento adeguato per
questa (trasformatore per corrente alternata Märklin
6647, Märklin Delta, Märklin Digital oppure Märklin
Systems).
Impiegare solamente dei trasformatori che cor-
rispondono alle loro tensioni di rete locali.
Non si impieghino in nessun caso dei trasforma-
tori per una tensione di rete di 220 V o rispettiva-
mente 110 V.
• La locomotiva non deve venire alimentata nello
stesso tempo con più di una sorgente di potenza.
• Per il funzionamento tradizionale della locomotiva
il binario di alimentazione deve essere protetto dai
disturbi. A tale scopo si deve impiegare il corredo
antidisturbi 74046. Tale corredo antidisturbi non è
adatto per il funzionamento Digital.
• Vogliate prestare assolutamente attenzione alle
avvertenze di sicurezza nelle istruzioni di impiego
per il Vostro sistema di funzionamento.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimento-
danni in caso di montaggio sui prodotti Märklin di componenti non
espressamente approvati dalla ditta. Märklin altresì non risponde in
caso di modifiche al prodotto, qualora i difetti e i danni riscontrati
sullo stesso siano stati causati da modifiche non autorizzate o dal
montaggio di componente esterni da lei non approvati. L‘onere
della prova che i componenti montati e le modifiche apportate
non sono state la causa del danno o del difetto, resta a carico del
cliente o della persona / ditta che ha effettuato il montaggio di
componenti estranei o che ha apportato modifiche non autorizzate.
!
10
Funktion
• Möjliga driftsystem: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Driftsättet igenkänns automatiskt.
• Inställbara adresser: 01 – 80
Adress från tillverkaren: 23
• Acceleration/ bromsfördröjning (simultant) kan
ändras. Toppfart kan ändras.
• Inställning av lokparametrar (Adress, acceleration/
bromsfördröjning, toppfart): Via Control Unit,
Mobile Station eller Central Station.
• Körriktningsberoende frontbelysning.
Det är inte nödvändigt att öppna loket för att utföra
servicearbeten. Demontering av loket leder därför au-
tomatiskt till att tillverkarens garanti upphör att gälla.
Denna modell har konstruktivt begränsad dragkraft.
Den största stigning som kan befaras med 2 till 3
tvåaxlade godsvagnar ligger vid maximalt ca 3 %.
Underhållsarbeten som uppstår vid normal använd-
ning beskrivs som följer. Kontakta din Märklinfack-
handlare för reparationer och reservdelar.
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett drift-
system (Märklin Växelström-transformator 6647,
Märklin Delta, Märklin Digital eller Märklin Systems).
Använd endast transformatorer som är avsedda
för den nätspänning som tillhandahålls av er
elleverantör.
Anslut aldrig en transformator för 220 V nätspän-
ning till 110 V - eller tvärt om.
• Loket får inte samtidigt försörjas av mer än en
kraftkälla.
• När motorvagnens lokdel ska köras med konventi-
onell/analog drift måste anlutningsskenan vara av-
störd. Till detta använder man anslutningsgarnityr
74046 med avstörning och överbelastningsskydd.
Avstörningsskyddet får inte användas vid digital
körning.
• Beakta alltid säkerhetsanvisningarna i bruksanvis-
ningen som hör till respektive driftsystemet.
Varje form av anspråk på garanti och skadestånd är utesluten
omdelar används i Märklin-produkter som inte har godkänts av
Märklin och / eller om Märklin-produkter har modifierats och de
inbyggda främmande delarna resp. modifieringen var upphov till
de därefter uppträdande felen och / eller skadorna. Bevisbördan
för att inbyggnaden av främmande delar i eller ombyggnaden av
Märklin-produkter inte är upphovet till de uppträdande felen och /
eller skadorna, bär den person och / eller företag resp. kund som är
ansvarig för in- och / eller ombyggnaden.
!
Table of contents
Other marklin Toy manuals
marklin
marklin 37121 User manual
marklin
marklin belgischer nahverkehrs-wendezug User manual
marklin
marklin 39230 User manual
marklin
marklin 72021 User manual
marklin
marklin 74920 User manual
marklin
marklin 43252 User manual
marklin
marklin 78184 User manual
marklin
marklin S 3/6 User manual
marklin
marklin 39016 User manual
marklin
marklin 37492 User manual
marklin
marklin BR E 94 User manual
marklin
marklin 23460 User manual
marklin
marklin 37703 User manual
marklin
marklin 48159 User manual
marklin
marklin 37015 User manual
marklin
marklin M2 User manual
marklin
marklin 39840 User manual
marklin
marklin BR 86 User manual
marklin
marklin 37160 User manual
marklin
marklin BR 01 User manual
