KWC LUNA-E 10.441.033.000 Quick guide

Montage- und Serviceanleitung

Instructions de montage et d‘entretien

Istruzioni di montaggio e di assistenza

Instrucciones de montaje y servicio

Installation and service instructions

Crosswater London

393 Fortune Blvd., Milford, MA 01757

Toll free number: 844-XWATER-1 (844-992-8371) | tel: 508-381-6062 | fax: 508-381-6068

www.crosswaterlondon.com

email: [email protected]

802469-04 01 /23

KWC LUNA-E

Küchenmischer

Mitigeur de cuisine

Miscelatore da cucina

Mezclador de cocina

Kitchen faucet

10.441 .003.000

10.441.003.127

10.441.003.176

10.441.033.000

10.441.033.127

10.441.033.176

802469-03 09 / 22

Betriebsdaten

Caractéristiques de fonctionnement

Caratteristiche di funzionamento

Datos de servicio

Operating data

Achtung:

Vor Montage die Leitungen gründlich

durchspülen!

Idealer Betriebsdruck

: 3 bar

Max. Betriebsdruck

: 5 bar

Min. Betriebsdruck

: 1 bar

Druckgleichheit empf

ehlenswert.

Ideale W

assertemperatur : 60°C

Max. W

assertemperatur : 70°C

eitere Informationen ﬁnden Sie in unseren

detaillierten V

erkaufsunterlagen.

Attenzione:

Risciacquare bene le tubazioni

prima del montaggio!

essione di servizio ideale : 3 bar

essione di servizio mass. : 5 bar

essione di servizio min. : 1 bar

Si r

accomanda pressioni uguali.

emperatura acqua calda ideale : 60°C

emperatura acqua calda mass. : 70°C

Ulteriori inf

ormazioni le troverete nelle nostre

dettagliate documentazioni.

Atención:

¡Enjuagar escrupulosamente las tuberías

antes del montaje!

Presión ideal de servicio : 3 bar

Presión máxima de servicio : 5 bar

Presión mínima de servicio : 1 bar

Se recomienda la igualdad de las presiones.

Temperatura ideal del agua : 60°C

Temperatura máxima del agua : 70°C

Información más detallada en nuestra

documentación de ventas.

Attention:

Rincer à fond la tuyauterie avant le

montage!

ession de service idéale : 3 bar

ession de service max. : 5 bar

ession de service min. : 1 bar

Egalité de pr

ession recommandée.

empérature idéale de l’eau : 60°C

empérature max. de l’eau : 70°C

our informations supplémentaires voir nos

documentations de vente détaillées.

Attention:

Flush pipes thoroughly before

installation!

Ideal operating pressure : 3 bar / 45 PSI / 300 kPa

Max. operating pressure : 5 bar / 70 PSI / 500 kPa

Min. operating pressure : 1 bar / 14.5 PSI / 100 kP

Equal pressures are recommended.

Ideal water temperature : 60°C (140°F)

Max. water temperature : 70°C (158°F)

For further information refer to our detailed sales

literature.

O.B.S.

Spola rören ordentligt innan

blandare installeras!

Driftstryck : 3 bar / 300 kPa

Max. tryck : 5 bar / 500 kPa

Min. tryck : 1 bar / 100 kPa

Lika tryck på kall- och varmvatten rekommenderas.

Driftstemperatur : 60°C

Max temperatur : 70°C

För ytteligare information se produktblad.

802469-03 09 / 22

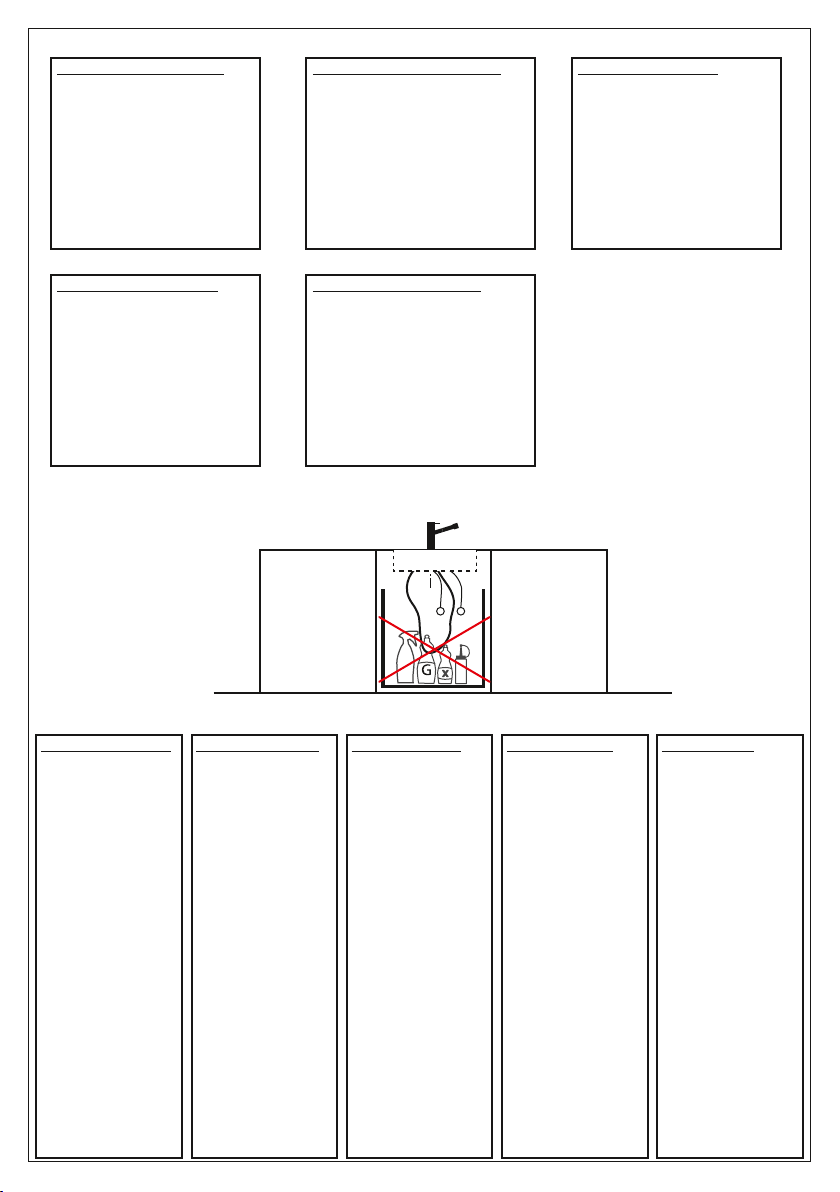

Umgebungsbedingungen

In unmittelbarer Nähe von

Armaturen und Anschlussschläu-

chen dürfen keine Reinigungs-

mittel und Chemikalien gelagert

werden.

Austretende Dämpfe können

die Armatur und die Anschluss-

schläuche beschädigen.

Condiciones del entorno

Cerca de las griferías y cone-

ZKQPGUFGVWDQUƃGZKDNGUPQUG

deben almacenar productos

químicos ni de limpieza.

Los eventuales vapores podrían

dañar la grifería y las conexiones

FGVWDQUƃGZKDNGU

Conditions d‘environnement

Aucun produit de nettoyage ni

détergent chimique ne doit être

stocké à proximité immédiate des

robinetteries et des raccordements

ƃGZKDNGU

Les vapeurs qui s‘en échappent

risqueraient d‘endommager les

robinetteries et les raccordements

ƃGZKDNGU

Environmental conditions

No cleaning agents or chemicals

should be stored in the immediate

vicinity of faucets and connection

hoses.

Any vapour emitted may damage

the faucet and connection hoses.

Ambiente circostante

Non conservare detergenti o so-

stanze chimiche nelle immediate

vicinanze della rubinetteria e dei

VWDKƃGUUKDKNKFKEQNNGICOGPVQ

L’esalazione di vapori potrebbe

danneggiare la rubinetteria e i

VWDKƃGUUKDKNK

Periodische Kontrolle

Die Anschluss- und

Brausenschläuche

müssen aus Sicherheits-

gründen periodisch

auf folgende Punkte

kontrolliert werden:

Dichtheit

Feuchte oder tropfende

Schläuche müssen

ersetzt werden.

Korrosionsschäden

Schläuche mit rostiger

oder oxidierter Ober-

ƃÀEJGOØUUGPGTUGV\V

werden.

Mechanische Beschä-

digung

Schläuche, welche eine

mechanische Beschä-

digung aufweisen,

müssen ersetzt werden.

Contrôle périodique

Pour des raisons de

UÅEWTKVÅNGUƃGZKDNGUFG

douche et de raccorde-

ment doivent être con-

trôlés périodiquement

RQWTXÅTKƂGTNGURQKPVU

suivants:

Etanchéité

.GUƃGZKDNGUJWOKFGU

ou qui gouttent doivent

être remplacés.

Dommages dus à la

corrosion

.GUƃGZKDNGUQZ[FÅUGP

surface doivent être

remplacés.

Dommages mécani-

ques

.GUƃGZKDNGUSWKRTÅ-

sentent des dommages

mécaniques doivent être

remplacés.

Controlli periodici

Per ragioni di sicurezza,

è necessario sottoporre

a controlli periodici i

VWDKƃGUUKDKNKFKEQNNG-

gamento e delle docce

in merito ai seguenti

aspetti.

Tenuta

I tubi umidi o non a

tenuta devono essere

sostituiti.

Danni da corrosione

I tubi che presentano

WPCUWRGTƂEKGCTTWI-

ginita oppure ossidata

devono essere sostituiti.

Danni meccanici

I tubi che presentano

danni meccanici devono

essere sostituiti.

Control periódico

Por razones de segu-

ridad, las conexiones

FGVWDQUƃGZKDNGU[

NQUƃGZQUFGFWEJCUG

deben controlar periódi-

camente respecto a los

siguientes puntos:

Estanqueidad

Se deben sustituir los

VWDQUƃGZKDNGUJÖOGFQU

o que gotean.

Daños por corrosión

Se deben sustituir los

VWDQUƃGZKDNGUEQP

óxido o herrumbre en la

UWRGTƂEKG

Daños mecánicos

Se deben sustituir

NQUVWDQUƃGZKDNGU

que presentan daños

mecánicos.

Periodic checks

For safety reasons, the

connection and shower

hoses must be checked

periodically for the

following:

Watertightness

Damp or dripping hoses

must be replaced.

Corrosion

Hoses with rusty or

oxidized surfaces must

be replaced.

Mechanical damage

Hoses that show signs

of mechanical damage

must be replaced.

802469-03 09 / 22

Inbetriebsetzung

Mise en service

Messa in funzione

Puesta en servicio

Initial operation

Kalt- und Warmwasser öffnen.

Ouvrir eau froide et chaude.

Aprire acqua fredda e calda.

Abrir la salida de agua fría y caliente.

Open cold and hot water.

2 3 4

D spülen

F rincer

I sciacquate

Sp enjuagar

E ﬂush

D spülen

F rincer

I sciacquate

Sp enjuagar

E ﬂush

D spülen

F rincer

I sciacquate

Sp enjuagar

E ﬂush

D spülen

F rincer

I sciacquate

Sp enjuagar

E ﬂush

23 4

Befestigung

Fixation

Fissaggio

Fijación

Connection

Z.503.315

Verlängerungsmutter L= 40mm

Ecrou allongé L= 40mm

Dado prolungato L= 40mm

Tuerca de pr

olongación L= 40mm

Extension nut L= 40mm / 1 1/2"

ø36mm /

1 7/16”

7 Nm

S36

ø35mm /

1 3/8"

S36

ø35mm /

1 3/8"

Radius min.

= 50mm / 2"

Beim Anschliessen zwingend

gemäss Abbildung

oberhalb der Mutter gegenhalten!

Pour le raccordement, il est impératif

d'appliquer une force contraire au-dessus

de l'écrou (voir illustration)!

Eseguire il collegamento sopra il

dado secondo la ﬁgura.

Al conectar, sujetar por encima de la

tuerca siguiendo exactamente el dibujo

Hold above the nut during installation

as shown in the illustration.

S36

ø35mm /

1 3/8"

Radius min.

= 50mm / 2"

Beim Anschliessen zwingend

gemäss Abbildung

oberhalb der Mutter gegenhalten!

Pour le raccordement, il est impératif

d'appliquer une force contraire au-dessus

de l'écrou (voir illustration)!

Eseguire il collegamento sopra il

dado secondo la ﬁgura.

Al conectar, sujetar por encima de la

tuerca siguiendo exactamente el dibujo

Hold above the nut during installation

as shown in the illustration.

802469-03 09 /22

Montage des Schlauchstop’s

Montage du stop

Montagio del stop

Montaje del stop

Installation of limit stop

Montage Küchenbrause

Montage Douchette pour la cuisine

Montagio Doccetta per la cucina

Montajo Ducha para cocina

Installation Kitchen spray

c =

d =

c =

d =

c= 460 mm / 19 11/16"

d= 820 mm / 11 13/16"

.05”

10.441.003.000

10.441.003.127

10.441.003.176

802469-03 09 /22

Ersatzteile

Pièces de rechange

Pezzi di ricambio

Repuestos

Spare parts

M21.5x1

Z.635.215

360º

Z.536.032

Z.636.218

SW 24

8 Nm +/- 1 Nm

Z.536.566.000

Z.536.566.127

Z.536.568.000

Z.536.568.127

10.441.003.000

10.441.003.127

10.441.003.176

Es dürfen ausschliesslich original Ersatzteile verwendet werden!

Utiliser seulement des pièces de rechange originaux !

Usare soltanto i pezzi di ricambio originali !

¡Utilizar solamente los repuestos originales !

Only the original spare parts may be used!

Z.538.039

Z.532.241

Z.536.228

M16x1

M14x1

M12x1

Z.537.199

Z.536.27 6

Z.537.381

Z.537.377.00 0

Z.537.377.12 7

Backﬂow pr evention (1x) and

ﬂow r egulator in adapter.

USA/CAN:

Z.534.034

M16x1

M12x1

M14x1

802469-03 09 /22

Ersatzteile

Pièces de rechange

Pezzi di ricambio

Repuestos

Spare parts

Es dürfen ausschliesslich original Ersatzteile verwendet werden!

Utiliser seulement des pièces de rechange originaux !

Usare soltanto i pezzi di ricambio originali !

¡Utilizar solamente los repuestos originales !

Only the original spare parts may be used!

Z.534.840

Z.535.092

Z.532.255

Z.638.156

Z.534.836

Z.633.899

Z.634.089

SW 30

9 Nm +/- 1 Nm

Backﬂow pr evention (1x) and

ﬂow r egulator in adapter.

USA/CAN:

Z.534.034

M16x1

M12x1

M14x1

Z.538.039

Z.532.241

Z.537.197

Z.536.228

M16x1

M14x1

M12x1

Z.535.950

Z.635.225

Z.635.220

Z.537.382

Z.637.405.000

Z.637.405.127

Z.537.550.000

Z.537.550.127

Z.535.853

10.441.033.000

10.441.033.127

10.441.033.176

802469-03 09 /22

Warranty - This Crosswater London product is covered by a limited lifetime warranty. For full details, terms and conditions please visit our website.

For further information contact: Crosswater London, 393 Fortune Blvd., Milford, MA 01757

Toll free number: 844-XWATER-1 (844-992-8371)

tel: 508-381-6062 fax: 508-381-6068

www.crosswaterlondon.com

email: [email protected]

This manual suits for next models

Table of contents

Other KWC Plumbing Product manuals

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

Kohler

Kohler K-6228 Installation and care guide

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Kohler

Kohler K-12183 Homeowner's guide

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Kohler

Kohler Centerset K-15240 Homeowner's guide

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual
