KWC F4LT1015 User manual

mounting-instruction_2030072972_V1.fm / 05.04.23

F4LT1015

2030072404

DE Montage- und Betriebsanleitung Thermostat-Standbatterie

EN Installation and operating instructions thermostatic pillar mixer

FR Notice de montage et de mise en service Mitigeur sur plage thermostatiq

ES Instrucciones de montaje y servicio Grifo de pie de termostato

IT Istruzioni per il montaggio e l'uso Miscelatore termostatico a bord

NL Montage- en bedrijfsinstructies thermostaat-mengkraan

PL Instrukcja montażu i obsługi Termostatyczna bateria pionowa

SV Monterings- och driftinstruktion stående termostatblandarenhet

CS Návod pro montáž a provoz Termostatická stojánková bateri

FI Asennus- ja käyttöohje Pylväshana termostaatilla

RU Инструкция по монтажу ивводу в

эксплуатацию

mounting-instruction_2030072972_V1.fm

- 2 -

- 3 -

mounting-instruction_2030072972_V1.fm

Installation and operating

instructions Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

► Before installing flush piping system! ► Vor Installation Rohrleitungen spülen!

► Set the scald protection to 38 °C after

assembly has been completed.

► Nach erfolgter Montage den

Verbrühungsschutz auf 38 °C einstellen.

► The fitting must be operated only with

original mesh filters!

► Armatur nur mit original Sieben betreiben!

► In Abhängigkeit von der Wasserqualität,

den örtlichen Gegebenheiten und den vor

Ort geltenden Bestimmungen die Armatur

in regelmäßigen Abständen prüfen und

warten.

► The fitting must be checked and

maintained at regular intervals depending

on the water quality and in accordance with

the local conditions, and rules and

regulations applicable at the site.

Technical data Technische Daten

► Minimum flow pressure 1.0 bar ► Mindestfließdruck 1,0 bar

► Maximum operating pressure 10 bar ► Maximaler Betriebsdruck 10 bar

► Recommended flow pressure 3 bar ► Empfohlener Fließdruck 3 bar

► Volume flow at 3 bar flow pressure

8 l/min

► Volumenstrom bei 3 bar Fließdruck

8 l/min

► Thermostatic scald protection according to

DIN EN 1111

► Thermostatischer Verbrühungsschutz laut

DIN EN 1111

► maximum cold water temperature 15 °C ► maximale Kaltwassertemperatur 15 °C

► minimum hot water temperature 60 °C ► minimale Warmwassertemperatur 60 °C

► maximum operating temperature ► maximale Betriebstemperatur

- continuous operation 70 °C - Dauerbetrieb 70 °C

- short-term (<10 min) 80 °C - Kurzzeit (<10 min) 80 °C

mounting-instruction_2030072972_V1.fm

- 4 -

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

► Przed instalacją przepłukać rury!

► Po przeprowadzeniu montażu ustawić

zabezpieczenie przed poparzeniem na

38 °C !

► Armatury należy używać wyłącznie z

oryginalnymi sitkami!

► Armaturę należy poddawać regularnej

kontroli i konserwacji w zależności od

jakości wody, warunków lokalnych i

obowiązujących przepisów.

► Spola igenom rörledningarna före

installation!

► Ställ in skållningsskyddet efter

installationen på 38 °C !

► Använd armaturen endast med

originalsilar!

► Kontrollera och serva armaturen med

intervaller som bestäms av vattenkvaliteten

samt de lokala förhållandena och de

bestämmelser som gäller där.

Dane techniczne Tekniska data

► Minimalne ciśnienie przepływu 1,0 bar ► Minsta hydrauliska tryck 1,0 bar

► Maksymalne ciśnienie robocze 10 barów ► Maximalt drifttryck 10 bar

► Zalecane ciśnienie przepływu 3 barów ► Rekommenderat hydrauliskt tryck 3 bar

► Objętościowe natężenie przepływu przy

ciśnieniu 3 barów 8 l/min

► Volymström vid 3 bar hydrauliskt tryck

8 l/min

► Termostatyczne zabezpieczenie przed

poparzeniem zgodnie z DIN EN 1111

► Termostatstyrt skållningsskydd enligt

DINEN1111

► maksymalna temperatura wody zimnej

15°C

► Max. kallvattentemperatur 15 °C

► Min. varmvattentemperatur 60 °C

► Maximal driftstemperatur

- Kontinuerlig drift 70 °C

- Kort tid (< 10 min) 80 °C

► minimalne temperatura wody ciepłej 60°C

► Maksymalna temperatura eksploatacji

-Praca sta

a 70 °C

- Czas krótki (<10 min) 80 °C

Notice de montage et de mise en

service Návod pro montáž a provoz

Remarques importantes Důležité pokyny

► Rincer les conduites avant d’installer ! ► Před instalací potrubí propláchněte!

► Régler le dispositif de protection contre les

brûlures sur 38 °C après le montage!

► Po úspěšné montáži nastavte ochranu proti

opaření na 38 °C !

► Ne faire fonctionner la robinetterie qu'avec

les filtres d'origine !

► Provozovat armaturu jen s originálními

sítky!

► En fonction de la qualité de l’eau, ainsi que

des conditions et des dispositions locales,

il convient de contrôler et d’entretenir la

robinetterie à intervalles réguliers.

► V závislosti na kvalitě vody, místních

podmínkách a předpisech platných v místě

instalace je nutné provádět v pravidelných

intervalech kontrolu a údržbu armatury.

- 5 -

mounting-instruction_2030072972_V1.fm

Données techniques Technické údaje

► Pression dynamique minimale 1,0 bar ► Minimální průtočný tlak 1,0 bar

► Pression de service maximale 10 bars ► Maximální provozní tlak 10 bar

► Pression dynamique recommandée 3 bars ► Doporučený průtočný tlak 3 bar

► Débit volumique pour 3 bars de pression

dynamique 8 l/min

► Průtok při průtočném tlaku 3 bar 8 l/min

► Termostatická ochrana proti opaøení podle

normy DIN EN 1111

► Maximální teplota studené vody 15 °C

► Minimální teplota teplé vody 60 °C

► Maximální provozní teplota

- Doba provozu 70 °C

- Krátký čas (< 10 min.) 80 °C

► Protection thermostatique contre les

échaudures selon DIN EN 1111.

► Température maximale de l'eau froide :

15 °C

► Température minimale de l'eau chaude :

60 °C

► Température de fonctionnement maximale

- Fonctionnement continu 70 °C

- Courte période (< 10 min) 80 °C

Instrucciones de montaje y

servicio Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

► ¡Enjuagar las tuberías antes de instalar! ► Huuhtele putkijohdot ennen asennusta!

► Tras finalizar el montaje, ajustar la

protección contra escaldaduras a 38 °C.

► Kun asennus on tehty, säädä

palovammasuoja 38 °C !

► ¡La grifería debe hacerse funcionar

únicamente con los tamices originales!

► Käytä varusteet vain alkuperäisten sihtien!

► Hana tulee tarkistaa ja huoltaa säännöllisin

väliajoin veden laadusta, paikallisista

oloista ja paikalla voimassa olevista

määräyksistä riippuen.

► En función de la calidad del agua, las

condiciones locales y la legislación vigente,

realizar las inspecciones y el mantenimien-

to de la grifería a intervalos regulares.

Datos técnicos Tekniset tiedot

► Presión mínima de flujo 1,0 bar ► Vähimmäisvirtauspaine 1,0 bar

► Presión máxima de servicio 10 bares ► Suurin käyttöpaine 10 bar

► Presión de flujo recomendada 3 bares ► Suositeltava virtauspaine 3bar

► Flujo volumétrico con 3 bares de presión

de flujo 8 l/min

► Tilavuusvirta 3 barin virtauspaineella

8 l/min

► Protección termostática frente a

escaldaduras según DIN EN 1111.

► Termostaattinen kuumavesisuoja

DIN EN 1111 mukaan

► Temperatura máxima del agua fría 15 °C ► kylmän veden enimmäislämpötila 15 °C

► Temperatura mínima del agua caliente

60 °C

► lämpimän veden vähimmäislämpötila

60 °C

► Temperatura de servicio máxima ► Maksimaalinen käyttölämpötila

- Funcionamiento continuo 70 °C - Jatkuva käyttö 70 °C

- Tiempo breve (< 10 min) 80 °C - Lyhyt aika (<10 min) 80 °C

mounting-instruction_2030072972_V1.fm

- 6 -

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу в эксплуатацию

Avvertenze importanti Важные указания

► Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!

► A montaggio avvenuto impostare la

protezione dalle scottature a 38 °C !

► После произведенного монтажа

настроить защиту от ожогов на 38 °C !

► Utilizzare la rubinetteria esclusivamente

con i filtri originali!

► Эксплуатировать арматуру только с

оригинальными фильтрами!

► Controllare e sottoporre a manutenzione

l'apparecchio ad intervalli regolari, in

funzione della qualità dell'acqua, delle

caratteristiche locali e delle vigenti

disposizioni locali.

► Арматуру необходимо регулярно

чистить и обслуживать в зависимости от

качества воды, местных условий и

действующих в месте эксплуатации

предписаний.

Specifiche tecniche Технические характеристики

► Pressione idraulica min. 1,0 bar

► Pressione di esercizio max. 10 bar

► Pressione idraulica consigliata 3 bar

► Portata volumetrica a 3 bar di pressione

idraulica 8 l/min

► Protezione antiscottatura termostatica

secondo DIN EN 1111.

► Temperatura massima dell'acqua fredda

15 °C

► Temperatura minima dell'acqua calda

60 °C

► Temperatura massima di esercizio

- Funzionamento continuo 70 °C

- Brevemente (<10 min) 80 °C

► Минимальный гидравлический напор

1,0 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

3бар

► Объёмный расход при гидравлическом

напоре 3 бар 8 л/мин

► Термостатическая система защиты от

ожога горячим паром/жидкостью

согласно стандарту DIN EN 1111.

► Максимальная температура холодной

воды 15 °C

► Минимальная температура горячей

воды 60 °C

►

аксимальная рабочая температура

- Непрерывный режим работы 70 °C

- 7 -

mounting-instruction_2030072972_V1.fm

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

► Voor installatie buisleidingen spoelen!

► Na de montage de beveiliging tegen

verbranding door te heet weter instellen in

op 38 °C !

► Armatuur alleen met originele zeven

gebruiken!

► Afhankelijk van de waterkwaliteit, de

plaatselijke omstandigheden en de

plaatselijke voorschriften de armatuur

regelmatig controleren en onderhouden.

Technische gegevens

► Minimale dynamische druk 1,0 bar

► Maximale werkdruk 10 bar

► Aanbevolen dynamische druk 3 bar

► Volumestroom bij 3 bar dynamische druk

8l/min

► Thermostatische beveiliging tegen

verbranding volgens DIN EN 1111.

► maximale koudwatertemperatuur 15 °C

► minimale warmwatertemperatuur 60 °C

► Maximale bedrijfstemperatuur

- Continubedrijf 70 °C

- Kortstondig (<10 min) 80 °C

IHClCl

mounting-instruction_2030072972_V1.fm

- 8 -

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL Montaż FI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

10 mm 19 mm

- 9 -

mounting-instruction_2030072972_V1.fm

> 43 °C

–

913

–

3 4

mounting-instruction_2030072972_V1.fm

- 10 -

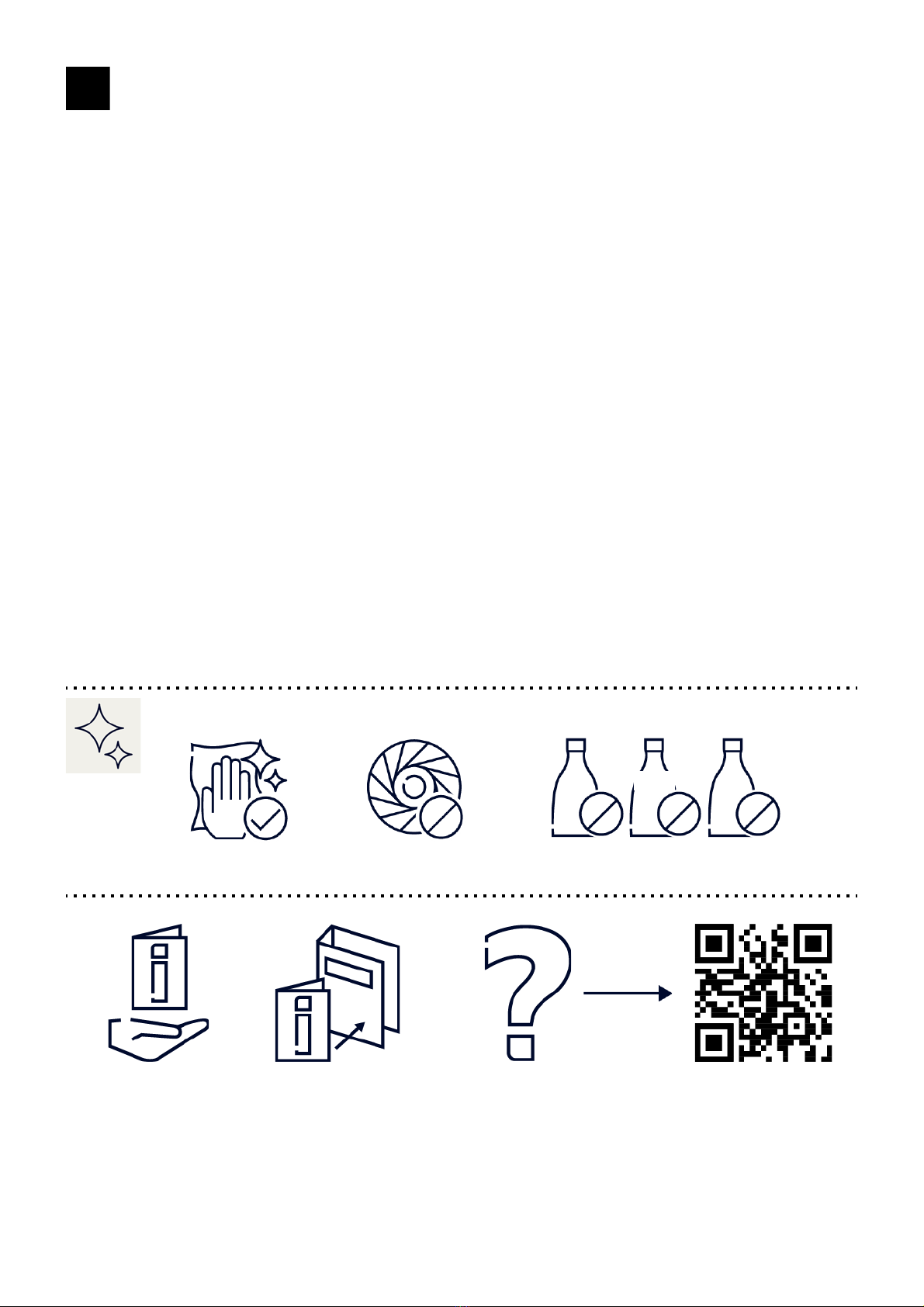

1110

This manual suits for next models

Table of contents

Other KWC Plumbing Product manuals

KWC

KWC K.26.H0.40.000.99 Owner's manual

KWC

KWC SUPRIMO 10.271.033.700 User manual

KWC

KWC Suprimo Classic K.10.C1.33 User manual

KWC

KWC Roman Tub Rough-In Z.535.391.931 User manual

KWC

KWC PURISMO START ART S.10.X1.00 User manual

KWC

KWC AQCT0050 2030007876 User manual

KWC

KWC F5LT2003 User manual

KWC

KWC ERA 10.392.323.700FL Manual

KWC

KWC F5ET2027 User manual

KWC

KWC VESUNO 12.131.042.700 User manual

KWC

KWC F5 ACST2001 User manual

KWC

KWC MIRANIT F5LT2024 User manual

KWC

KWC DESIGNO K.20.H3.90.000A99 User manual

KWC

KWC 10.271.303 User manual

KWC

KWC QBIX/QBIX-ART 28.243.280.000 User manual

KWC

KWC F5 User manual

KWC

KWC KONOS K.10.K1.48 Series User manual

KWC

KWC F3 ACSV2002 User manual

KWC

KWC DOMO 10.661.523.000FL Manual

KWC

KWC MIRANIT F5LT2025 User manual

KWC

KWC DESIGNO 20.807.683.000 User manual

KWC

KWC QBIX/QBIX-ART Z.506.072.000 User manual

KWC

KWC SYSTEMA 10.501.134 User manual

KWC

KWC SANW SANW205 User manual

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

Kohler

Kohler K-6228 Installation and care guide

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Kohler

Kohler K-12183 Homeowner's guide

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Kohler

Kohler Centerset K-15240 Homeowner's guide

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual
