Kohler K-349 Assembly instructions

Installation and Care Guide

Guide d’installation et d’entretien

Guía de instalación y cuidado

Slide Bar

Barre coulissante

Barra deslizante

K-349, K-421, K-974

K-8524, K-9069, K-14790

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER

México: 001-877-680-1310

kohler.com

1123960-2-A

Tools/Outils/Herramientas

Important Information

IMPORTANT! The slide bar must be mounted to stud framing supports at both the

top and bottom mounting locations. Plastic wall anchors will not support the slide

bar. Do not use or depend on plastic wall anchors to attach the slide bar.

NOTE: The slide bar should not be installed in an area 24″(61 cm) to 48″(121.9 cm)

from the ﬂoor (the critical support area as deﬁned in ASTM F446).

Observe all local plumbing and building codes.

The ﬁnished wall or bath/shower unit must be installed prior to installing this

trim.

Kohler Co. reserves the right to make revisions in the design of faucets without

notice, as speciﬁed in the Price Book.

Informations importantes

IMPORTANT! La barre coulissante doit être montée aux support du cadrage de l’axe

aux deux emplacements de montage hauts et bas. Les ancrages muraux en plastique

ne supporteront pas la barre coulissante. Ne pas utiliser ni compter sur des ancrages

en plastique pour attacher la barre coulissante.

REMARQUE: Cette barre coulissante ne devrait pas être installée aux environs de 24″

(61cm)à48″(121,9 cm) du sol (l’endroit critique de support tel que déﬁni dans

ASTM F446).

Respecter tous les codes de plomberie et de bâtiment locaux.

Le mur ﬁni ou la baignoire/douche doit être installé avant d’installer cette

garniture.

Kohler Co. se réserve le droit d’apporter toutes modiﬁcations au design des

robinets et ceci sans préavis, comme spéciﬁé dans le catalogue des prix.

Información importante

¡IMPORTANTE! La barra deslizante se debe montar a los soportes de una estructura

de postes de madera, tanto arriba como abajo. Los anclajes de pared de plástico no

soportarán la barra deslizante. No utilice ni dependa de anclajes de pared de plástico

para ﬁjar la barra deslizante.

Silicone Sealant (for tile/solid surfaces only)

Joint en silicone (pour surfaces solides/carreaux seulement)

Sellador de silicona (sólo para superficies de azulejo/sólidas)

Drill and 3/16" Bit

Perceuse et mèche de 3/16"

Taladro y broca de 3/16"

1123960-2-A 2 Kohler Co.

Información importante (cont.)

NOTA: La barra deslizante no se debe instalar en un área de 24″(61 cm) a 48″(121,9

cm) desde el piso (el área de soporte crítico según lo deﬁne la norma ASTM F446).

Cumpla con todos los códigos locales de plomería y construcción.

La pared acabada o la unidad de la bañera/ducha debe instalarse antes que la

guarnición.

Kohler Co. se reserva el derecho de modiﬁcar el diseño de la grifería sin previo

aviso, tal como se especiﬁca en la lista de precios.

Installation

Mark the mounting hole locations onto the wall.

Verify both marked locations are over a stud and the lower hole is at least 48″

(121.9 cm) from the ﬂoor.

For tile or solid surface material: Drill a 3/16″hole through the ﬁnished surface

only. Do not drill into the stud or the screws may not hold.

Installation

Marquer les emplacements des oriﬁces de ﬁxation sur le mur.

Vériﬁer que les deux emplacements marqués sont situés sur un montant et que

l’oriﬁce inférieur est à 48″(121,9 cm) au moins du plancher.

Pour du carrelage ou surface en matériau solide: Percer un oriﬁce de 3/16″

uniquement à travers la surface ﬁnie. Ne pas percer dans le montant sinon les vis

pourraient ne pas maintenir.

48" (121.9 cm) Min/Min/Mín

K-8524: 28" (71.1 cm)

Min/Min/Mín

K-9096: 22-3/4" (57.8 cm)

Min/Min/Mín

Do not drill into stud!

Ne pas percer dans le montant!

¡No taladre dentro del poste de madera!

Tile/Solid Surface Only:

Surfaces solides/carreaux seulement:

Sólo superficies de azulejo/sólidas:

Mounting Holes

Orifices de fixation

Orificios de fijación

Kohler Co. 3 1123960-2-A

Instalación

Marque la ubicación de los oriﬁcios de ﬁjación en la pared.

Veriﬁque que los lugares marcados estén sobre un poste de madera y que el

oriﬁcio inferior quede a por lo menos 48″(121,9 cm) del piso.

Para azulejos o material sólido de superﬁcie: Taladre un oriﬁcio de 3/16″a través

de la superﬁcie de acabado solamente. No taladre dentro del poste de madera, si

lo hace los tornillos no se retendrán.

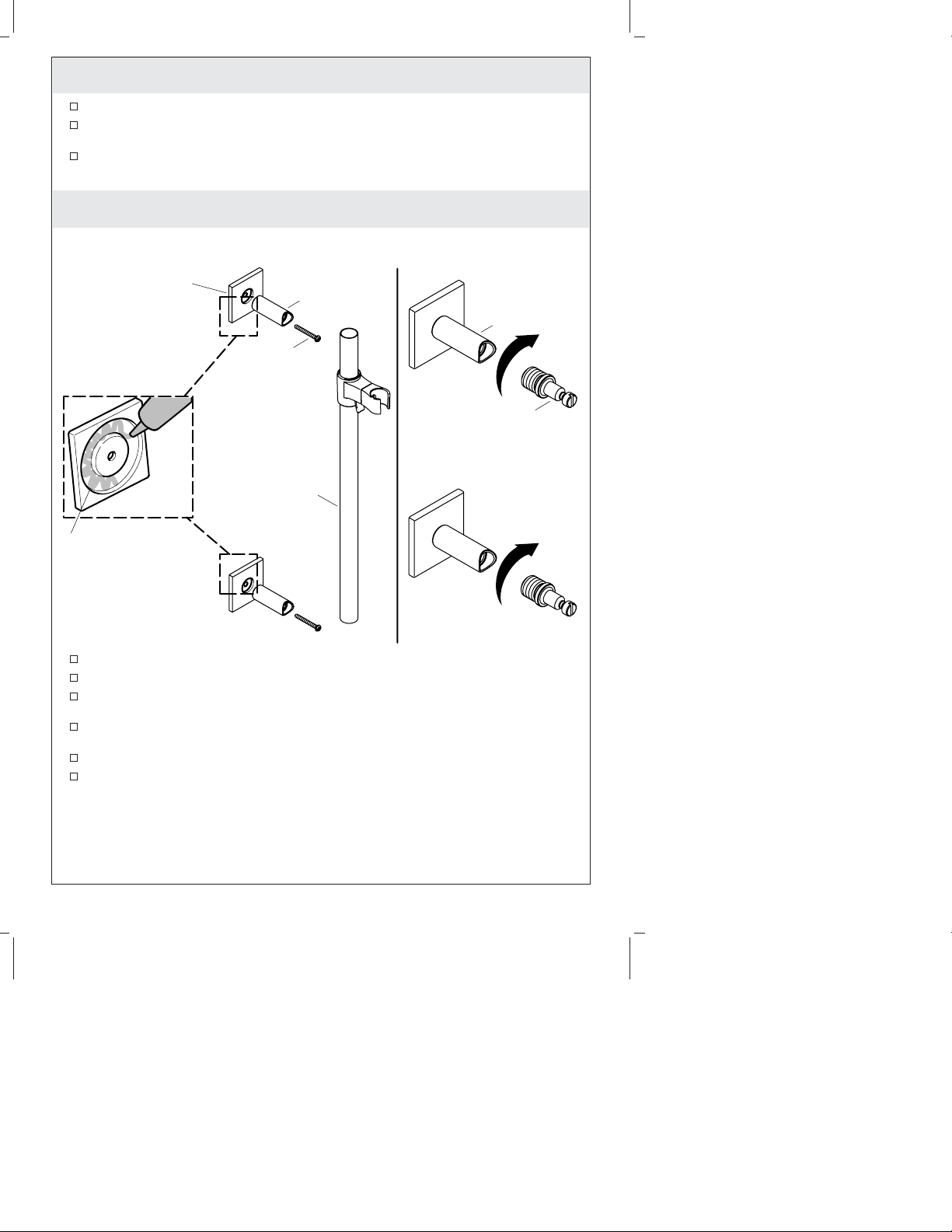

Installation

Apply silicone sealant into the groove on the backside of an escutcheon.

Position an escutcheon and post over the top mounting hole.

Secure an escutcheon and post to the wall with a screw. Loosely tighten the screw.

Repeat for the other escutcheon and post.

Hold the slide bar up against the posts. Adjust the position of the posts until the

slide bar ﬁts snug against the curved cutout of the posts.

Remove the slide bar and tighten the screws to secure the posts.

While holding the post, thread the pin into the post; tighten with a ﬂat blade

screwdriver. Repeat for the other pin.

Slide Bar

Barre coulissante

Barra deslizante

Silicone Sealant

Joint en silicone

Sellador de silicona

Back View

Vue arrière

Vista posterior

Pin/Tige/Clavija

Screw

Vis

Tornillo

Escutcheon

Applique

Chapetón

Post

Montant

Poste Post

Montant

Poste

1123960-2-A 4 Kohler Co.

Installation

Appliquer du mastic à la silicone dans la rainure à l’arrière d’une applique.

Positionner une applique et un montant au-dessus de l’oriﬁce de montage

supérieur.

Fixer une applique et le montant au mur avec une vis. Serrer légèrement la vis.

Répéter la procédure pour l’autre applique et l’autre montant.

Maintenir la barre coulissante contre les montants. Régler la position des montants

jusqu’à ce que la barre s’ajuste contre la découpe courbée des montants.

Retirer la barre coulissante et serrer les vis pour sécuriser les montants.

Tout en tenant le montant, enﬁler la cheville dans le montant et serrer avec un

tournevis à lame plate. Répéter pour l’autre cheville.

Instalación

Aplique sellador de silicona en la ranura del dorso de un chapetón.

Coloque un chapetón y un poste sobre el oriﬁcio de ﬁjación superior.

Fije un chapetón y poste a la pared con un tornillo. Apriete el tornillo sin apretar

bien. Repita el procedimiento con el otro chapetón y poste.

Sostenga la barra deslizante contra los postes. Ajuste la posición de los postes

hasta que la barra deslizante quede ajustada contra la abertura curva de los

postes.

Quite la barra deslizante y apriete los tornillos para ﬁjar los postes.

Sosteniendo el poste, enrosque la clavija en el poste; apriete con un destornillador

plano. Repita el procedimiento con la otra clavija.

Kohler Co. 5 1123960-2-A

Installation

Verify the O-ring is in place on each of the lock assemblies then insert one into

each end of the slidebar.

Line up the hole of each lock assembly with the holes of the slide bar. If needed,

use a small screwdriver to adjust the position of the lock assemblies.

Align the pins with the holes in the slide bar and slide bar locks.

Gently press the slide bar against the posts, inserting the pins through the slidebar

and lock assemblies. The slide bar should ﬁt snug against the posts.

Secure the slide bar by tightening the setscrews into the lock assemblies until the

setscrews are snug against each pin.

Verify the O-ring is in place on each cap then press one cap into each end of the

slide bar.

Installation

Vériﬁer que le joint torique est en place sur chaque ensemble de verrouillage, puis

en insérer un dans chaque extrémité de la barre coulissante.

Aligner l’oriﬁce de chaque ensemble de verrouillage sur les oriﬁces de la barre

coulissante. Si nécessaire, utiliser un petit tournevis pour ajuster la position des

ensembles de verrouillage.

Aligner les chevilles avec les oriﬁces de la barre coulissante et les verrous de barre

coulissante.

Presser doucement la barre coulissante contre les montants, en insérant ainsi les

chevilles dans les ensembles de barre coulissante et de verrouillage. La barre

coulissante devrait s’ajuster contre les montants.

Slide Bar

Barre coulissante

Barra deslizante

Lock Assembly

Ensemble de verrouillage

Ensamble de fijación

Cap/Capuchon/Tapa

O-Ring/Joint torique/Arosello

Tige

Clavija

Setscrew

Vis de retenue

Tornillo de fijación

1123960-2-A 6 Kohler Co.

Installation (cont.)

Sécuriser la barre coulissante en serrant les vis de retenue dans les ensembles de

verrouillage jusqu’à ce que les vis de retenue soient bien ajustées contre chaque

cheville.

Vériﬁer que le joint torique est en place sur chaque capuchon, puis enfoncer un

capuchon sur chaque extrémité de la barre coulissante.

Instalación

Veriﬁque que el arosello esté en su lugar en cada ensamble de ﬁjación luego

inserte uno en cada extremo de la barra deslizante.

Alinee el oriﬁcio de cada ensamble de ﬁjación con los oriﬁcios de la barra

deslizante. Si es necesario, utilice un destornillador pequeño para ajustar la

posición de los ensambles de ﬁjación.

Alinee las clavijas con los oriﬁcios de la barra deslizante y los seguros de la barra

deslizante.

Presione suavemente la barra deslizante contra los postes, insertando las clavijas a

través de la barra deslizante y en los ensambles de ﬁjación. La barra deslizante

debe quedar ajustada contra los postes.

Fije la barra deslizante apretando los tornillos de ﬁjación en los ensambles de

ﬁjación hasta que los tornillos de ﬁjación estén ajustados contra cada clavija.

Veriﬁque que el arosello esté en su lugar en cada tapa y presione una tapa en cada

extremo de la barra deslizante.

Kohler Co. 7 1123960-2-A

Service Parts/Pièces de rechange/Piezas de repuesto

1033803

Setscrew

Vis de retenue

Tornillo de fijación

Setscrew

Vis de retenue

Tornillo de fijación

1033803

1032503**

1032502**

Escutcheon

Applique

Chapetón

Escutcheon

Applique

Chapetón

Escutcheon

Applique

Chapetón

Escutcheon

Applique

Chapetón

1032501**

1109083**

Post

Montant

Poste

Post

Montant

Poste

1033799**

Screw

Vis

Tornillo

Screw

Vis

Tornillo

52971

Pin/Tige/Clavija

1033800**

1033799** 52971 1033800**

Cap

Capuchon

Tapa

Cap

Capuchon

Tapa

Cap

Capuchon

Tapa

Cap

Capuchon

Tapa

1040644**

1046154**

1037597**

1040644** 1046154**

34300

O-Ring

Joint torique

Arosello

O-Ring

Joint torique

Arosello

O-Ring

Joint torique

Arosello

O-Ring

Joint torique

Arosello

O-Ring

Joint torique

Arosello

O-Ring

Joint torique

Arosello

34300

1033797**

Slide Bar

Barre coulissante

Barra deslizante

1040645**

34300

[30" (76.2 cm)]

1097106** [24-3/4" (62.9 cm)]

Lock

Assembly

Ensemble

verrouillage

Ensamble

de fijación

Lock Assembly

Ensemble

verrouillage

Ensamble

de fijación

Handshower Holder

Support de douchette

Soporte portador de

la ducha de mano

**Finish/color code must be specified when ordering.

**Vous devez spécifier les codes de la finition et/ou de la couleur

quand vous passez votre commande.

**Se debe especificar el código del acabado/color con el pedido.

1123960-2-A

This manual suits for next models

Table of contents

Other Kohler Plumbing Product manuals

Kohler

Kohler HYDRO-TOWER 200 Series User manual

Kohler

Kohler K-10586 Assembly instructions

Kohler

Kohler K-4177 User manual

Kohler

Kohler 10586-4-SN Assembly instructions

Kohler

Kohler Singulier K-T10449 Assembly instructions

Kohler

Kohler Moxie K-14292 Assembly instructions

Kohler

Kohler K-2746X Assembly instructions

Kohler

Kohler Brenham K-1999-8-0 User manual

Kohler

Kohler K-14402 User manual

Kohler

Kohler PURIST 7507T-B4 User manual

Kohler

Kohler K-15251 Assembly instructions

Kohler

Kohler K-877 Assembly instructions

Kohler

Kohler K-13142 Assembly instructions

Kohler

Kohler MODERN LIFE K-21842T User manual

Kohler

Kohler 45541A-0 Operation manual

Kohler

Kohler K-35025-DWG User manual

Kohler

Kohler 8002A User manual

Kohler

Kohler Deerfield 5815W User manual

Kohler

Kohler Leighton K-2326 Assembly instructions

Kohler

Kohler K-10094 Assembly instructions

Kohler

Kohler K-7273-AF Assembly instructions

Kohler

Kohler K-2032-0 User manual

Kohler

Kohler K-2529 Assembly instructions

Kohler

Kohler K-15175 User manual

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual

BELLOSTA

BELLOSTA romina 0308/CC Installation instruction

Bristan

Bristan PS2 BAS C D2 Installation instructions & user guide

Crosswater

Crosswater Heir 18-31 installation instructions
