Kenmore Extra-large capacity dryer 64212 User manual

KENMORE EXTRA-LARGE CAPACITY DRYER/SECADORA KENMORE DE CAPACIDAD EXTRAGRANDE

70 60 TIMED DRY

TEMPERATURE PUSH TO START

NORMAL

TIMEDDRy •HIGH HEAT

MORE DRy _KNIT IDELICATE •LOW HEAT

PERMANENT PRESS /NORMAL . HIGH HEAT

AUTO DRY _I

LESS DRy

Stock Nos. 64212 (Elec.) & 74212 (Gas)

Features -

Become familiar with all features before using

your dryer. Refer to your Owner's Manual for

feature details.

O Cycle Selector

Control (Timer)

•AUTO DRY

-PERMANENT

PRESS/NORMAL

- KNIT/DELICATE

• TIMED DRY

• TOUCH UP

• AIR DRY

• WRINKLE GUARD_"d

to reduce wrinkles

PUSH TO START

Button

Lint Screen

Model and Serial No.

Plate

Reversible Large

Side-Swing Door

(see back for

reversing instructions)

Additional Features

• 3 Temperature Settings

(in Timer)

• Extra-Large Capacity

for your large loads

Reserva Nos.64212 (el_c.) y 74212 (gas)

Caracteristicas -

Antes de usar susecadora, familiaricese con todas

lascaracteristicas de la misma. Consulte su manual del

propietario para conocer las caracterlsticas en detalle.

Control del selector de

ciclos (Temporizador)

• SECADO AUTOMATICO

- PLANCHADO PERMA-

NENTE/NORMAL

- TEJIDO DE

PUNTO/DELICADO

• SECADO

PROGRAMADO

• RETOQUE

• SECADO CON AIRE

• WRINKLE GUARD _"_I

para reducir arrugas

Bot6n de EMPUJE PARA

INICIAR

_ Filtro de pelusa

Placa de nQmeros

de modelo y de serie

Puerta grande de vaiv_,n la-

teral de posici6n reversible

(v_,ase las instrucciones

para el cambio de posici6n

en la siguiente pAgina)

Caracteristicas adicionales

• 3 posiciones de temperatura

(en el temporizador)

• Capacidad extragrande para

cargas grandes

3979994

6/02

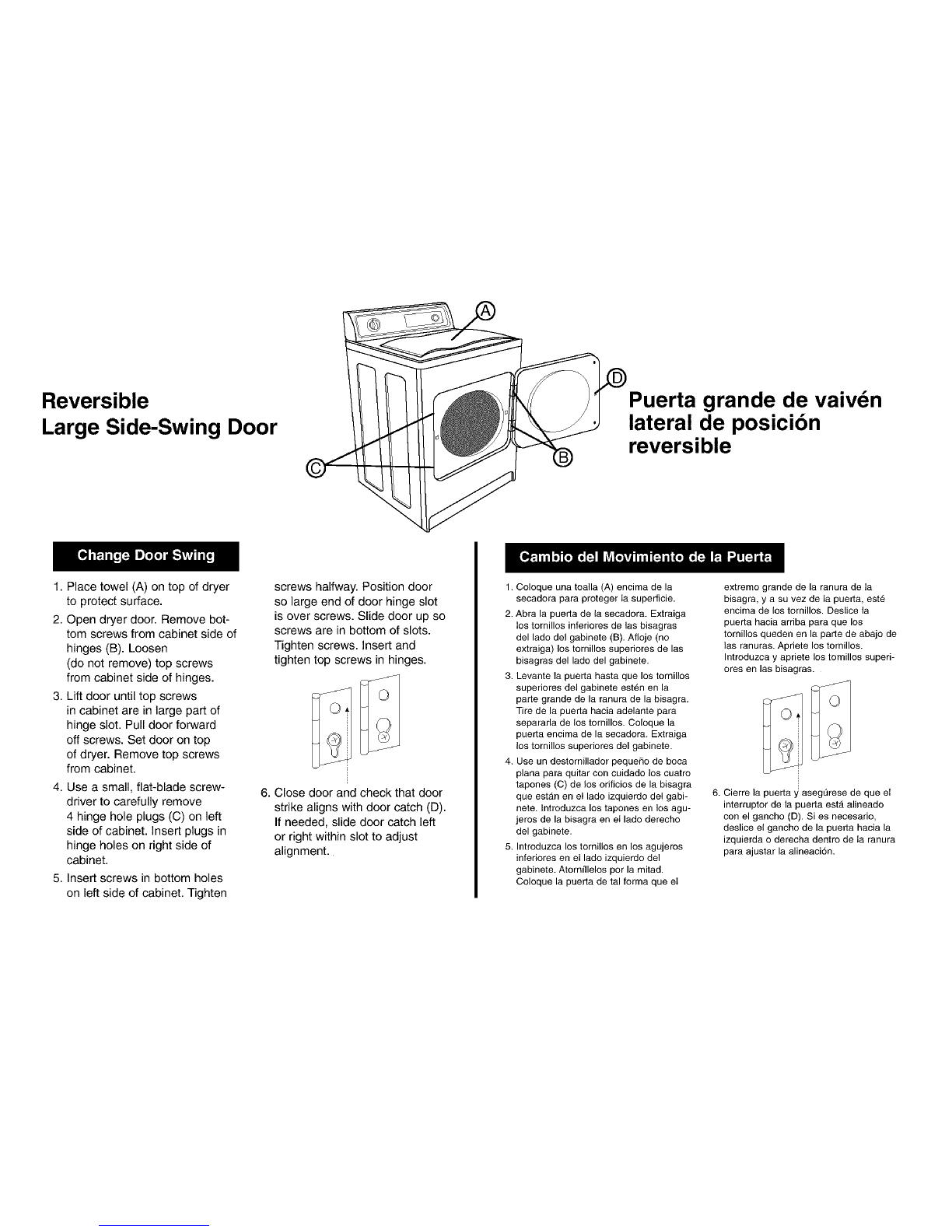

Reversible

Large Side-Swing Door Puerta grande de vaiv6n

lateral.de posicibn

revers=ble

1. Place towel (A) on top of dryer

to protect surface.

2. Open dryer door. Remove bot-

tom screws from cabinet side of

hinges (B). Loosen

(do not remove) top screws

from cabinet side of hinges.

3. Lift door until top screws

in cabinet are in large part of

hinge slot. Pull door forward

off screws. Set door on top

of dryer. Remove top screws

from cabinet.

4. Use a small, flat-blade screw-

driver to carefully remove

4 hinge hole plugs (C) on left

side of cabinet. Insert plugs in

hinge holes on right side of

cabinet.

5. Insert screws in bottom holes

on left side of cabinet. Tighten

screws halfway. Position door

so large end of door hinge slot

is over screws. Slide door up so

screws are in bottom of slots.

Tighten screws. Insert and

tighten top screws in hinges.

6. Close door and check that door

strike aligns with door catch (D).

If needed, slide door catch left

or right within slot to adjust

alignment.

1. Coloque una toalla (A) encima de la

secadora para proteger ia superficie.

2. Abra la puerta de la secadora. Extraiga

los tomillos inferiores de las bisagras

del lado del gabinete (B). Afloje (no

extraiga) los tomillos superiores de las

bisagras del lado del gabinete.

3. Levante ia puerta hasta que los tornillos

superiores del gabinete esten en la

parte grande de la ranura de la bisagra.

Tire de la puerta hacia adelante para

separarla de los tornillos. Coloque la

puerta encima de la secadora. Extraiga

los tomillos superiores del gabinete.

4. Use un destornillador pequeRo de boca

plana para quitar con cuidado los cuatro

tapones (C) de los orificios de la bisagra

que estan en el lado izquierdo deI gabi-

here. Introduzca los tapones en los agu-

jeros de la bisagra en eI lado derecho

del gabinete.

5. Introduzca los tornillos en los agujeros

inferiores en el lado izquierdo del

gabinete. Atorn[llelos por la mitad.

Coloque la puerta de tal forma que eI

extremo grande de la ranura de Ia

bisagra, y a su vez de Ia puerta, est6

encima de los tornillos. Deslice la

puerta hacia arriba para que los

tornillos queden en la parte de abajo de

las ranuras. Apriete los tornillos.

Introduzca y apriete los tomillos superi-

ores en las bisagras.

6. Cierre la puerta y asegerese de que el

interruptor de la puerta esta alineado

con el gancho (D). Si es necesario,

deslice el gancho de la puerta hacia la

izquierda o derecha dentro de Ia ranura

para ajustar la alineaci6n.
