JADO GLANCE 831/075/000/000 User manual

Montage- und Bedienungsanleitung

Installation Instructions

Instructions de montage

Istruzioni di montaggio

Dem Benutzer der Armatur aushändigen.

Please hand over to the user of the fitting.

S.V.P., remettre à l'utilisateur de la robinetterie.

Si prega di voler consegnare le presenti

istruzioni all'utilizzatore della rubinetteria.

GLANCE

0703 / A 865 298

Made in Germany

Typ / Type / Tipo

831/075/000/000

Ihr Installateur / Your plumber / Votre installateur / L'installatore

Pro-Service

Am Probsthof 15

53121 Bonn

Tel.: 01805-521580

Fax: 01805-521589

Homepage: www.pro-service.info

E-mail: pro-service.info@aseur.com

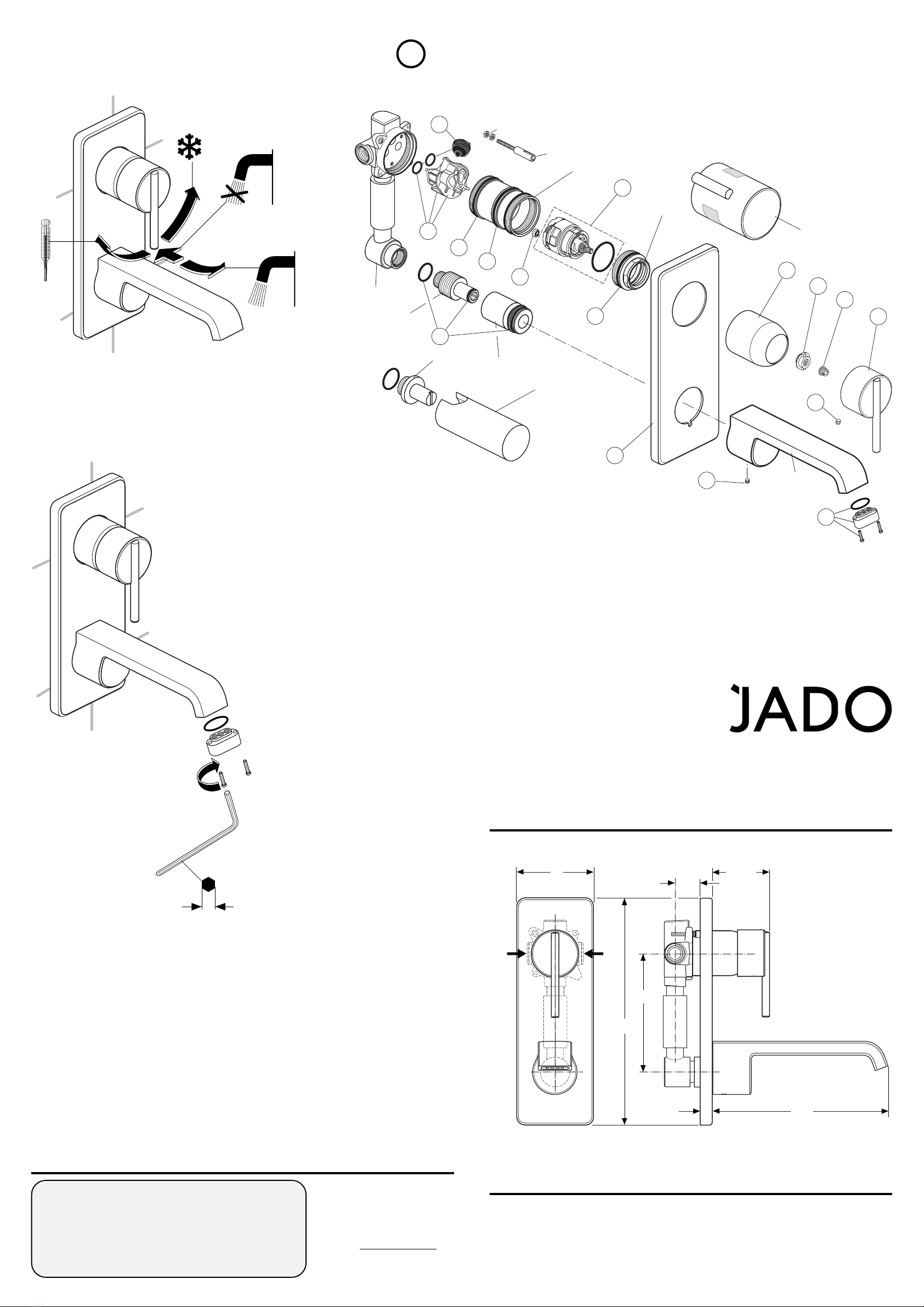

Einhebel-Mischbatterie für Wandeinbau (UP)

Single lever mixer for wall mounting

Mitigeur monocommande a encastrer

Miscelatore monocomando ad incasso

= Ersatzteile

= Spare parts

= Pièces de rechange

= Parti di ricambio

Pflege und Wartung / Maintenance / Entretien / Pulizia del miscelatore

■ Zur Reinigung der Armatur sollten nur seifenhal-

tige Reinigungsmittel verwendet werden. Keinesfalls

kratzende, scheuernde, alkohol-, ammoniak-,

salzsäure-, phosphorsäure- oder essigsäurehaltige

Reinigungs- oder Desinfektionsmittel benutzen.

■When cleaning the fitting, only use saponaceous

( i. e. soap - based ) agents. Never use abrasive or

scouring powders, cleaning agents containing alco-

hol, ammonia, nitric acid or phosphoric acid, or desin-

fectants.

■Pour le nettoyage de la robinetterie, employer

seulement des produits contenant du savon. Jamais

denettoyantsoudesdésinfectantsquigrattent,rayent,

contiennent de l'alcool, de l' ammoniac, de l'acide

chlorhydrique ou phosphorique.

■Per la pulizia del miscelatore si consiglia di usare

solamente detergenti a base di sapone. Non impiega-

re in nessun caso detergenti o disinfettanti abrasivi o

contenenti alcool, ammoniaca, acido cloridrico o acido

fosforico.

14 15

22 21

24 19

18 1

140

267

205

G 1/2 G 1/2

90 51 - 73

37,5 min.

59,5 max.

4Bedienung

Operation

Utilisation

Istruzioni per l'uso

Austausch von Teilen / Replacement of parts

Remplacement des pièces / Sostituzione dei pezzi

Auswechseln der Kartusche

Changing the cartridge

Remplacement de la cartouche

Cambio della cartuccia

■siehe Montage- und Bedienungsanleitung im

Ersatzteil.

■see Installation Instructions into spare part.

■voir Instructions de montage dans pièce de

rechange.

■vedere Istruzioni di montaggio in pezzo de ricambi.

hot

cold

Garantie nur bei Montage durch Fachmann.

Guarantee only when installed by qualified plumber.

Garantie uniquement en cas de montage par un

personnel specialisé.

Garanzia valida esclusivamente in caso di

montaggio esequito da personale technico.

■Zulaufleitungen absperren.

■Shut off supply pipes.

■Interrompre les conduites d'arrivée.

■Chiudere i tubi di alimentazione.

■ Funktion und Dichtigkeit überprüfen.

■ Check that the unit functions correctly and does not leak.

■Vérifier le bon fonctionnement et l'étanchéité.

■Verificare infine il regolare funzionamento e la tenuta dei

componenti.

10-14 mm

15 -0,5 mm

2,5

max: 1 MPa ( 10 bar / 145 psi )

opt. : 0,1 MPa- 0,5 MPa (1 - 5 bar / 14,5-72,5 psi )

min: 0,1 MPa ( 1 bar / 14,5 psi )

> 0,5 MPa ( 5 bar / 72,5 psi ) ➜

Prüfdruck:

Test pressure: 1,6 MPa max.

Pression d'essai: (16 bar / 232 psi) max.

Pressione massima di prova:

Betriebsdruck an der Armatur:

Operating pressure at the mixer unit:

Pression de service sur la robinetterie:

Pressione di esercizio sul gruppo:

Betriebstemperatur:

Temperature:

Température d'utilisation: 90 C max.

Temperatura d'esercizio:

Durchflußleistung:

Flow rate: 0,3 MPa (3 bar / 43,5 psi)

Débit: = 13 l/min

Portata:

3Technische Daten / Technical data

Caractéristiques techniques / Dati tecnici

III

VIII

Fertigwand

finished wall

mur teminé

rivestimento parete

MIN

MAX

37,5 min.

59,5 max.

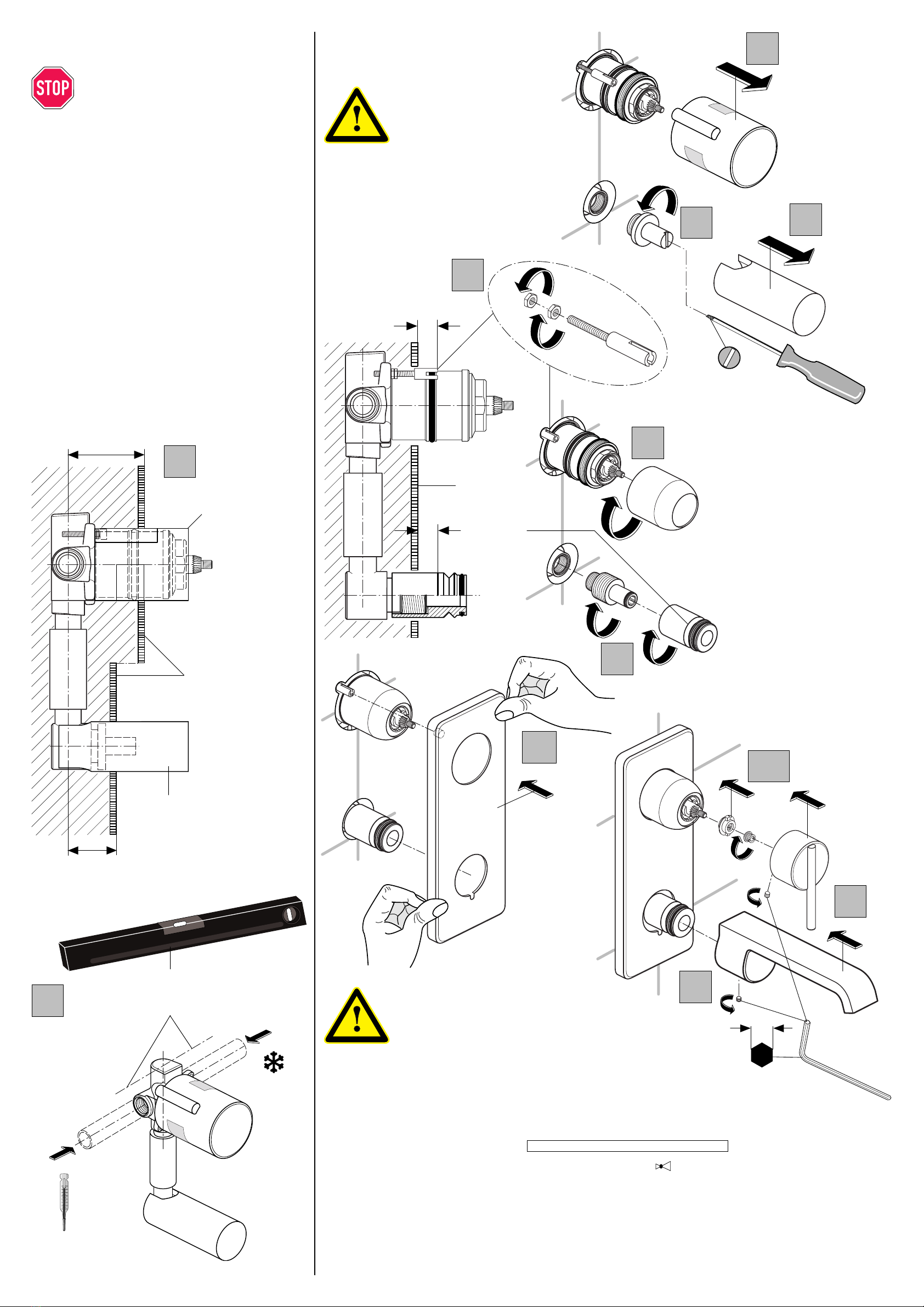

■Einbautiefe nach Bild I beachten. Die Putzschablone hat hierfür

Markierungen. Die Armatur wird mit Putzschablone geliefert und ist so zu

montieren. Anschlußder Rohre wie in Bild II dargestellt vornehmen.

Keinesfalls in der Nähe der Armatur Lötarbeiten durchführen (führt zur

Zerstörung der Dichtungselemente). Dichtigkeit überprüfen.

■Observe depht of wall recess shown in Fig. I. The plaster template has

markings for this purpose. The mixer unit is supplied with screwed-on

plaster and must be installed in this state. Connect the pipes as shown in

Fig. II. Under no circumstances carry out soldering work in the proximity

of the mixer unit (to avold damaging the sealing elements). Check up

leaks.

■Respecter la profondeur de l'encastrement indiquée dans la fig. I.

S'orienter aux repères prévus sur le gabarit pour enduit. Le corps de la

robinettrie est fourni avec le gabarit pour enduit vissés; l'ensemble doit

être installéen l'état.Raccorder les tuyaux comme l'illustre la fig. II. Ne

jamais faire de travaux de soudage àproximitéde la robinetterie

(entrainerait la destruction des éléments d'étanchéité). contrôlér

l'étanchéité.

■Atteneral alla profonditàdi installazione (fig. I) che puòessere dedotta

dal bordi limite della sagoma da incasso. Il gruppo va montato come da

fornitura originale, e cioècon sagoma da incasso avvitata applicata.

Eseguire l'attacco dei tubi come raffigurato nell'illustrazione II. Si

racommanda di non eseguire saldature per raccordare le tubazioni (il

calore sviluppato puóinfatti danneggiare irreparabilmente gli elementi di

tenuta). Controlo di tenuta dei collegamenti.

Fertigwand

finished wall

mur teminé

rivestimento parete

Putzschablone

plaster template

gabarit àenduit

sagoma da incasso

Putzschablone

plaster template

gabarit àenduit

sagoma da incasso

waagerecht ausrichten

Level

Percer àniveau

montare orrizzontale

hot

cold

VII

2Fertigmontage / Final assembly

montage final / montaggio finale
