Helvex Squadra E-929 User manual
Herramienta Requerida
perico llave de plomero teflón
/ Required Tools
plumber´s wrench plumber
tape
adjustable
wrench
Herramienta Incluida en su Producto
/ Tools Included in your Product
Instalación General
hot
cold
Caliente
Fría
*55 cm
(21,6”)
*20,3 cm
angle valves
(not included)
válvulas
angulares (no
incluidas)
NPT
(8”)
*Recommended Actions
*Medidas Recomendadas
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
1-02-2971-2
(Nivel de Piso Terminado)
(Finished Floor Level)
/ General Installation
1Cierre el suministro de agua. / Close the water supply.
Ubique y cierre las válvulas de suministro de agua.
Generalmente se encuentran debajo del lavabo. Si se trata de un
reemplazo de grifo, quite el grifo viejo y limpie completamente la
superficie del lavabo.
Locate and close the water supply valves.
Usually found under the sink. If it is a replacement faucet, remove
the old faucet and clean the entire surface of the sink.
ADVERTENCIA / WARNING
maintenance key
llave de mantenimiento
5/64 " hex key
llave allen 5/64”
Original Spare Parts:
Consultancy and Technical
01(55)53339431
01800 909 2020 01 (55) 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5068, 5815 y 5913
Service:
53 33 94 21
01 800 890 0594
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability are at its highest quality! The comprehensive support will grant full satisfaction for years,
reflecting the commitment to quality, innovation and the environment as part Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
Este instructivo aplica al producto en cualquier acabado. / This instructive applies
to the product in any finish.
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42
PSI].
Monomando Cuadrado Inclinado para
Lavabo con Contra / Square Basin
Mixer with Against Drain
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
Requerimientos de Instalación
It is recommended that the minimum pressure for E-929 is to
(0,4 kg / cm²) 5.6 PSI and for E929-1.9 is to (0,6 kg / cm²) 8,5
PSI.
Installation Requirements
Se recomienda que la presión mínima para E-929 sea (0,4
kg/cm²) 5,6 PSI y para E929-1.9 sea (0,6 Kg/cm²) 8,5 PSI.
E929-1.9
E-929
Squadra
2
tubo unión
céspol
tailpiece
céspol
(no incluido)
Mod. TV-016 ó TV-017
trap
(not included)
Colocar teflón en las
uniones roscadas.
Place plumber tape
around threaded joints.
5
Instalación de las Mangueras
/ Installation of Hoses
Para purgar las líneas de
alimentación, abra el suministro de
agua y cierre. / To purge supply lines,
open water and close.
líneas de
alimentación
supply lines
agua caliente
hot water
agua fría
cold water
Instalación con Chapetón / Installation with Escutcheon
Inserte la salida en el lavabo, coloque
el separador, la rondana y enrosque
la tuerca para sujetar el monomando./
Insert the faucet in the sink, place the
spacer, washer and screw the nut to
hold the faucet.
nut
tuerca
separador
separator
rondana
washer
4
23Coloque la salida con el chapetón en
el lavabo y verifique que se coloque
el empaque. / Place the faucet with
escutcheon in the sink and check that
the gasket is placed.
empaque
gasket
Limpie la superficie.
Clean the surface.
mangueras
válvulas
angulares
shutoff
valves
hoses
6Enrosque los conectores a los tubos de
alimentación, posteriormente enrosque
las mangueras (no incluidas) a los
conectores y a la línea de alimentación.
/ Screw connectors to feeding tubes,
then screw the hoses (not included) to
the shutoff valves.
Enrosque el tubo unión céspol y
posteriormente el desagüe (no
incluido). Screw the tailpiece and
then to trap (not included).
Desarme la contra desagüe. /
Dissamble drain.
Drain Installation
7
rondana de fibra
fiber washer
protector
protector
empaque
gasket
contra rejilla
grid drain
tuerca
nut
Instalación Contra Desagüe
9
8Verifique que se encuentre colocado
el empaque, inserte el empaque
cónico, rondana de fibra y apriete la
tuerca. / Verify that the gasket has
been placed insert the conical
gasket, fiber washer and tighten the
nut.
Instalación Contra Desagüe /
Alinear la insignia
con el lavabo.
Align Logo with sink.
rondana de fibra
fiber washer
empaque cónico
conical gasket
nut
tuerca
tubo
tailpiece
empaque cónico
conical gasket empaque
gasket
nut
separador
rondana
tuerca
separator
washer
Desenrosque la tuerca y retire la rondana y el separador . / Unscrew the nut and remove
the washer, and spacer.
3

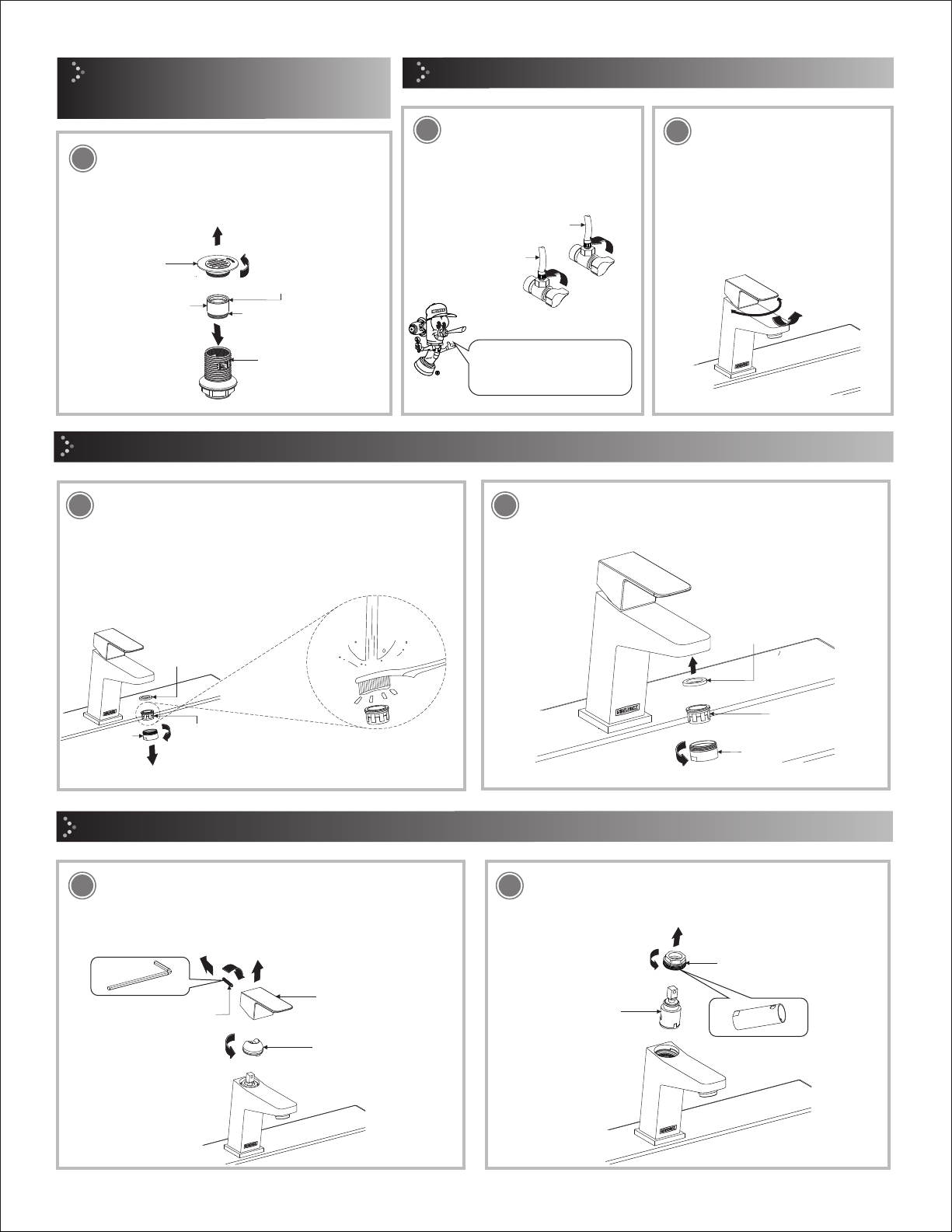

Desenrosque el barril con el aireador y su empaque, retire el
aireador y límpielo con agua y un cepillo. / Unscrew the barrel
to remove the aereator and its gasket, clean it with water and
a brush.
Arme y enrosque nuevamente. / Assemble and tighten the
aereator with its gasket.
15
13 14
Cambio del Cartucho / Cartridge Replacement
escutcheon
cartucho
cartridge
chapetón
setscrew
tuerca de
sujeción
locknut
handle
maneral
opresor
Desenrosque la tuerca de sujeción con la llave (incluida) y
cambie el cartucho. / Remove the lock nut with the wrench
(included) and change the cartridge.
Cierre el suministro de agua antes de comenzar, desenrosque
el opresor del maneral con la llave allen (incluida), retire el
maneral y el chapetón. / Close the water supply before
unscrewing the setscrew handle with allen wrench (included),
remove the handle and escutcheon.
RH-2529
16
Limpieza del Aireador / Cleaning the Aerator
empaque
gasket
aireador
aerator
barril
barrel
+ fría
+ caliente
hot
cold
abrir
open
aireador
aerator
barril
barrel
empaque
gasket
Revise que no existan fugas
encima y debajo del lavabo.
Check for leaks up and
down the lavatory.
caliente
hot
cold
fría
Opening the water supply.
Abra el suministro de agua.
Operación / Operation
Para abrir y cerrar el flujo de
agua, levante y baje el
maneral, para regular la
temperatura, gire a la izquierda
para calentar y a la derecha
para enfriar. / To open and
close the water flow up and
down the handle to adjust the
water temperature, turn left for
hot and right for cold.
11 12
10
Instalación para Lavabo sin
/ Installation for
Rebosadero
Lavatory without Overflow
Desenrosque la rejilla, coloque el inserto en el
cuerpo contra con los o'rings y empaque.
Posteriormente reensamble. / Unscrew grid,
place the insert in the body drain with o'ring and
gasket, then reassemble.
empaque
gasket
o’rings
rejilla
grid
o’rings
inserto
insert
cuerpo contra
body drain
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
4
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
HELVEX, S. A. DE C.V. Calzada Coltongo 293, Col. Industrial Vallejo 02300 Del. Azcapotzalco, México, D.F. Tel. (55) 53-33-94-00.
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Nota: Vea nuestros tips en la pag. www.helvex.com.mx
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Note: See our tips on: www.helvex.com.mx
Recomendaciones de Limpieza / Cleaning Recommendations
Posibles Causas y Soluciones / Troubleshootings
Problema / Problem Causa / Cause Solución / Solution
No sale agua. / No water.
La válvula principal del agua se encuentra cerrada. / The
main water valve is closed.
La palanca maneral se encuentra cerrada. / The lever
handle is closed.
Abra la válvula principal de agua. / Open the main water valve.
Levante y/o gire la palanca maneral, según la operación del
producto (Pag. 3) Operación. / Lift and / or turn the lever handle,
according to the product operation (p. 3) Operation.
Aireador obstruido. / Clogged aerator.
La presión de operación no es la adecuada. / The
operating pressure is not adequate.
Las válvulas angulares no estan totalmente abiertas. / No
angle valves are fully open.
La tuerca espárrago no está apretada. / The shank nut is not
tight.
Posiblemente no estén firmemente apretadas. / Possibly
not tight.
Retire el aireador y límpielo (pag. 3, paso 13 y 14). / Remove the
aerator and clean (page 3, step 13 y 14).
Verifique la presión en los requerimientos de instalación (Pag. 1).
/ Verify the pressure in the installation requirements (Page. 1)
Abrir totalmente las válvulas angulares. (Pag. 3, paso 11).
/ Fully open angle valves. (Page 3, step 11).
Apriete firmemente la tuerca espárrago (Pag. 2, paso 4). /
Tighten the shank nut (Page 2, step 4).
Apriete firmemente la conexión (Pag. 2, paso 6) Instalación de
mangueras. / Thigten the connection (Page 2, step 6) Install
hoses.
Existe poco flujo de agua. /
There is some water flow.
La salida está floja. / The
output is loose.
Hay fuga en las
conexiones. / There are
leaks in the connections.
This manual suits for next models
1
Other Helvex Plumbing Product manuals
Helvex
Helvex TZF NAO User manual
Helvex
Helvex SPACIO HSTRWDSP User manual
Helvex
Helvex Nuva EP-2006 User manual
Helvex
Helvex Konos M-1004 User manual
Helvex
Helvex LAV MARCUS BC User manual
Helvex
Helvex LV LUGANO User manual
Helvex
Helvex Nuva EP-99 User manual
Helvex
Helvex MG MOJAVE User manual
Helvex
Helvex Land EP-939 User manual
Helvex
Helvex CENTURY E-918 User manual
Helvex
Helvex STALA TV-106 User manual
Helvex
Helvex TR-039-S User manual
Helvex
Helvex Piura PIU-101 User manual
Helvex
Helvex H201-EB-THD User manual
Helvex
Helvex 310-32 User manual
Helvex
Helvex S-25 User manual
Helvex
Helvex E-306 User manual
Helvex
Helvex E-308 User manual
Helvex
Helvex TV-121 User manual
Helvex
Helvex Forza TV-304 Instruction Manual
Popular Plumbing Product manuals by other brands
Weka
Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS
Kohler
Kohler K-6228 Installation and care guide
UBERHAUS DESIGN
UBERHAUS DESIGN 75175017 Operator's manual
American Standard
American Standard DetectLink 6072121 manual
Uponor
Uponor Contec TS Mounting instructions
Pfister
Pfister Selia 49-SL Quick installation guide
Kohler
Kohler Centerset K-15240 Homeowner's guide
Viega
Viega Prevista Dry 8522.33 Instructions for use
Sanela
Sanela Lema SLP 59RB Instructions for use
Elkay
Elkay EDF15AC Installation, care & use manual
Hans Grohe
Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions
baliv
baliv WT-140 manual
