Sicherheitsinformationen

• Die Installation darf nur in frostsicheren Räumen

vorgenommen werden.

•Nur Originalersatz- und Zubehörteile

verwenden. Die Benutzung von anderen Teilen

führt zum Erlöschen der Gewährleistung sowie

der CE-Kennzeichnung und kann zu

Verletzungen führen.

Technische Daten

• Spannungsversorgung:

6V-Lithium

Batterie Typ CR-P2

• Mindestverweilzeit: 5 s

(2 - 10 s einstellbar)

• Erfassungsbereich mit Kodak Gray Card,

graue Seite, 8 x 10”, Querformat: 45cm

• Schutzart: IP 55

Zur Einhaltung der Geräuschwerte nach DIN 4109

ist bei Ruhedrücken über 0,5 MPa ein

Druckminderer einzubauen.

Installation, siehe Klappseite II.

Rohrleitungssystem vor und nach der

Installation gründlich spülen

(DIN 1988/DIN EN 806 beachten)!

Anschlüsse auf Dichtheit und Armatur

auf Funktion prüfen.

Bedienung und Einstellungen,

siehe technische Produktinformation,

99.0438.xxx.

Einstellmodus aktivieren

Spannungsversorgung an der Elektronik

unterbrechen und nach 10 s wieder herstellen.

Im Einstellmodus leuchtet die Kontrollleuchte in der

Sensorik, wenn bei Annäherung an die Armatur der

Erfassungsbereich erreicht wird.

Der Einstellmodus endet automatisch nach

3 Minuten.

Wartung, siehe Klappseite III - IV.

• Funktionsteile dürfen nicht gefettet

werden!

• Vorabsperrung schließen.

• Alle Teile prüfen, reinigen evtl.

austauschen.

Eine fast entladene Batterie wird durch Blinken der

Kontrollleuchte in der Sensorik angezeigt.

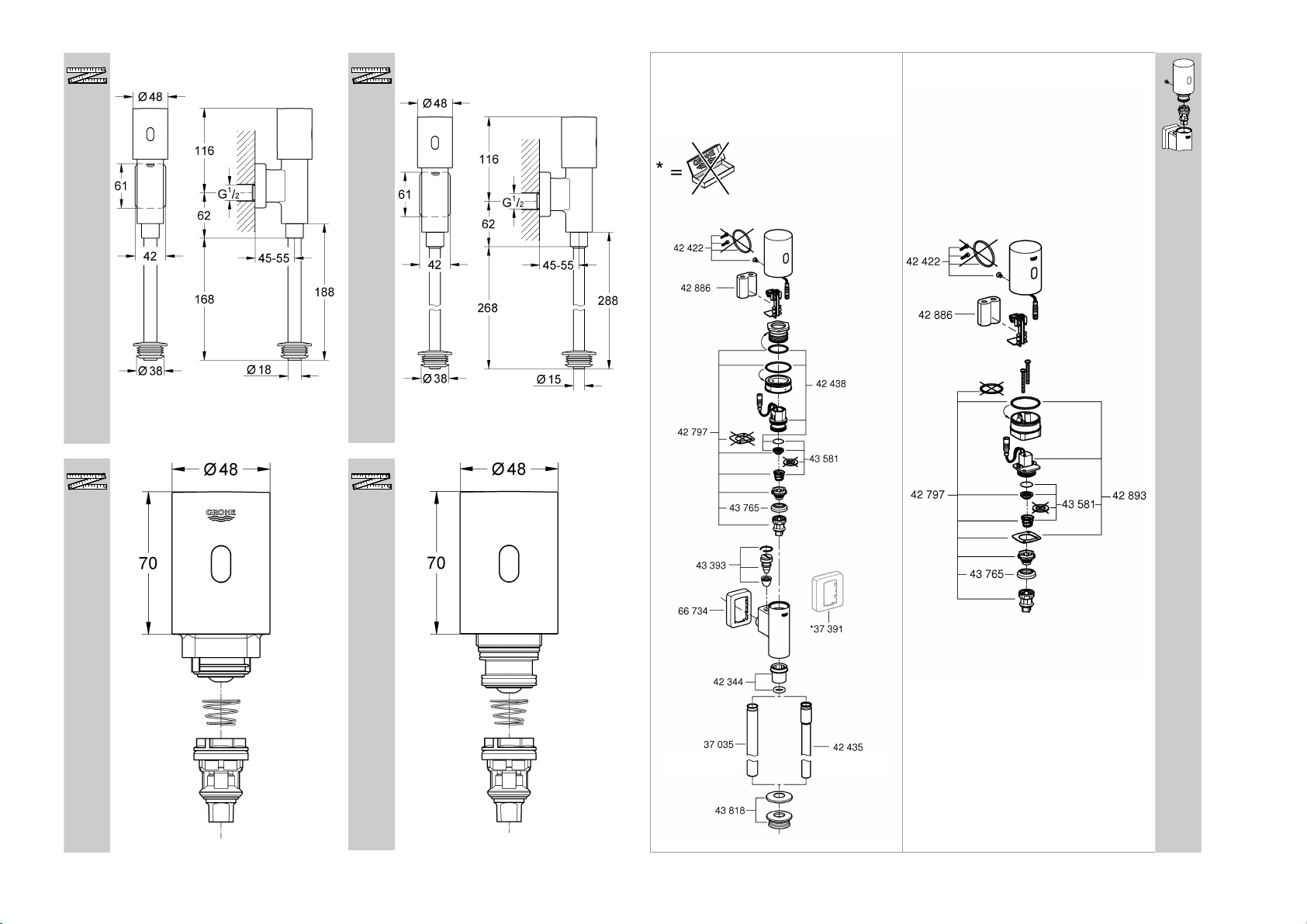

Ersatzteile,

siehe Klappseite I (* = Sonderzubehör)

Pflege

Die Hinweise zur Pflege dieser Armatur sind der

beiliegenden Pflegeanleitung zu entnehmen.

Störung / Ursache / Abhilfe

Störung Ursache Abhilfe

Wasser fließt nicht • Sieb im Magnetventil verstopft

• Magnetventil defekt

• Steckverbinder ohne Kontakt

• Batterie leer

(Kontrollleuchte signalisiert

Dauerleuchten)

- Sieb reinigen

- Magnetventil austauschen

- Steckverbindungen prüfen

- Batterie austauschen

Wasser fließt

ununterbrochen

• Düse verstopft

• Magnetventil defekt

• Erfassungsbereich für die Sensorik zu

groß eingestellt

- Kolben reinigen

- Magnetventil austauschen

- Reichweite mit Fernbedienung

(Sonderzubehör,

Best.-Nr.: 36 407) reduzieren

Keine Spülung oder

Spülung zu kurz

• Ledermanschette ausgetrocknet - Ledermanschette aufweiten

oder austauschen

Spülung zu lang • Ledermanschette noch nicht

eingeweicht

- Mehrere Spülungen (ca 5x)

auslösen um Manschette

einzuweichen

Safety notes

• Installation is only possible in frost-free rooms.

•Use only genuine replacement parts and

accessories. The use of other parts will result in

voiding of the warranty and the CE identification,

and could lead to injuries.

Technical data

• Voltage supply: 6V lithium battery type CR-P2

• Minimum delay time: 5 s

(2 - 10 s adjustable)

• Reception range according to Kodak Gray Card,

grey side, 8x10", landscape: 45 cm

• Type of fitting protection: IP 55

If static pressures exceed 0.5 MPa, a pressure-

reducing valve must be installed.

Installation, see fold-out page II.

Flush pipes thoroughly before and

after installation (observe EN 806)!

Open hot and cold water supply and

check that connections are watertight.

Operation and settings,

see technical product information

99.0438.xxx.

Activating setting mode

Disconnect the power supply to the electronics and

reconnect after 10 s.

The indicator lamp in the sensor system illuminates

in setting mode when the detection zone of the

fitting is reached by an approaching user.

Setting mode is automatically terminated after 3

minutes.

Maintenance, see fold-out page III - IV.

• Function parts must not be greased!

• Close the isolating valve.

• IInspect and clean all parts, replace if

necessary and lubricate with special

grease.

Batteries which are almost discharged are displayed

by a flashing indicator lamp in the sensor system.

Replacement parts

see fold-out page I (* = special

accessories)

Care

For directions on the care of this fitting, please refer

to the accompanying Care Instructions.

Fault / Cause / Remedy

Fault Cause Remedy

Water not flowing • Filter upstream of solenoid

valve blocked

• Solenoid valve defective

• Plug-in connector without

contact

• Battery discharged (indicator

lamp lights up continuously)

- Clean filter

- Replace solenoid valve

- Check plug-in connector

- Replace battery

Water flowing

continuously

• Nozzle blocked

• Solenoid valve defective

• Detection zone for the sensor

system is set too high

- Clean piston

- Replace solenoid valve

- Reduce range using remote control

(special accessory, Prod. no.: 36 407)

No flushing or

flushing too short

• Leather seal dry or damaged - Open out or replace leather seal

Flushing too long • Leather seal not yet softened - Perform several flushes (approx. 5) to

soften the leather seal.

Consignes de sécurité

• Ne procéder à l’installation que dans un endroit à

l’abri du gel.

• N’utiliser que des pièces de rechange et des

accessoires d’origine. L’utilisation d’autres

pièces entraîne automatiquement l’annulation de

la garantie et du label CE, ainsi qu’un risque de

blessures.

Caractéristiques techniques

• Tension d’alimentation : pile lithium 6 V de type

CR-P2

• Temps de séjour minimal: 5 s

(réglable 2 à 10 s)

• Champ de détection avec la carte Kodak Gray,

face grise 8 x 10”, format paysage: 45 cm

• Type de protection de la robinetterie : IP 55

Il est recommandé d'installer un réducteur de

pression d'eau (RPE), en cas de pressions

statiques supérieures à 0,5 MPa.

Installation, voir volet II.

Bien rincer les canalisations avant et

après l’installation (respecter les normes

EN 806) !

Ouvrir l’arrivée d’eau froide et d’eau

chaude et vérifier l’étanchéité des

raccordements.

Utilisation et réglages,

voir l'information technique, 99.0438.xxx

Activer le mode Réglage

Couper l’alimentation électrique du système

électronique et la remettre 10 s plus tard.

Dans le mode Réglage, le voyant de contrôle

s’allume dans le capteur lorsqu’une personne

s’approche de la cuvette et entre dans la zone de

détection.

Le mode Réglage s’arrête automatiquement au

bout de 3 minutes.

Maintenance, voir volet III - IV.

• Ne pas graisser les composants

de fonctionnement!

• Fermer le robinet d'arrêt.

• Contrôler et nettoyer toutes les pièces,

les remplacer le cas échéant.

Le clignotement du témoin du capteur indique que

la pile est presque vide.

Pièces de rechange

Voir volet I (* = accessoires spéciaux)

Entretien

Les consignes d'entretien de cette robinetterie

figurent dans les instructions d'entretien ci-jointes.

Pannes/Causes/Remède

Pannes Causes Remèdes

Pas d'écoulement

d'eau • Tamis, situé devant

l'électrovanne, bouché

• Electrovanne défectueuse

• Pas de contact au niveau des

fiches de raccordement

• Pile usée

(le témoin reste allumé)

- Nettoyer le tamis

- Remplacer l’électrovanne

- Contrôler les fiches de raccordement

- Remplacer la pile

L'eau s'écoule et ne

s'arrête plus • Douille bouchée

• Electrovanne défectueuse

• Le réglage du champ de

détection du capteur est trop

élevé

- Nettoyer le piston

- Remplacer l’électrovanne

- Réduire le champ de détection du

capteur avec la télécommande

(accessoires spéciaux, réf. 36 407)

Pas de rinçage ou le

rinçage est trop court. • Le manchon en cuir est sec

ou endommagé - Etirer le manchon en cuir ou

le remplacer, voir Maintenance

Rinçage trop long • Le manchon en cuir n’est pas

encore humidifié - Effectuer plusieurs rinçages (env. 5x)

pour humidifier la manchette

Información de seguridad

• La instalación solo puede efectuarse en recintos

a prueba de heladas.

•Utilizarsolamente repuestos y accesorios

originales. La utilización de otros componentes

conlleva la nulidad de la garantía y del marcado

CE y puede causar lesiones personales.

Datos técnicos

• Alimentación de tensión: batería de litio 6V tipo

CR-P2

• Tiempo mínimo de permanencia: 5 s

(ajustable 2 - 10 s)

• Zona de detección conforme a Kodak Gray

Card, lado gris, 8 x 10", formato oblongo: 45 cm

• Tipo de protección de la grifería: IP 55

Si la presión en reposo es superior a 0,5 MPa, se

recomienda instalar un reductor de presión para

alcanzar los valores de emisión de ruidos.

Instalación, véase la página

desplegable II.

¡Purgar a fondo el sistema de tuberías

antes y después de la instalación (tener

en cuenta EN 806)!

Abrir las llaves de paso del agua fría y

del agua caliente y comprobar la

estanqueidad de las conexiones.

Utilisation y ajustes,

véase la información técnica

de productos, 99.0438.xxx

Activar el modo de ajuste

Interrumpir la alimentación de tensión de la

electrónica y volver a establecerla tras 10 s.

En el modo de ajuste se ilumina la lámpara de

control del sistema sensor cuando se entra en la

zona de detección de la grifería.

El modo de ajuste finaliza automáticamente

después de 3 minutos.

Mantenimiento, véase la página

desplegable III - IV.

• ¡Las piezas funcionales no deben

engrasarse!

• Cerrar el bloqueo de seguridad.

• Verificar todas las piezas, limpiarlas y

cambiarlas en caso de necesidad.

Cuando una batería está casi descargada, la

lámpara de control de los sensores parpadea.

Piezas de recambio,

véase la página desplegable I

(* = accesorios especiales)

Cuidados

Las indicaciones para los cuidados de esta grifería

se encuentran en las instrucciones de

conservación adjuntas.

Error / Causa / Remedio

Error Causa Remedio

El agua no sale • Tamiz obstruido delante de

electroválvula

• Electroválvula defectuosa

• Conexión de enchufe sin contacto

• Batería descargada

(la lámpara de control se ilumina

permanentemente)

- Limpiar el tamiz

- Sustituir la electroválvula

- Verificar las conexiones de enchufe

- Sustituir la batería

El agua sale

continuamente

• Boquilla obstruida

• Electroválvula defectuosa

• La zona de detección del sistema

sensor está ajustada de forma

demasiado amplia

- Limpiar el émbolo

- Sustituir la electroválvula

- Reducir el margen de alcance con el

mando a distancia (accesorio

especial, núm. de pedido: 36 407)

No hay descarga

o es muy breve

• Junta de cuero seca o dañada - Ensanchar o sustituir la junta de

cuero

Descarga

demasiado

prolongada

• Junta de cuero todavía

no remojada - Efectuar varias descargas (aprox. 5)

para remojar la junta de cuero

Informazioni sulla sicurezza

• L’installazione deve essere eseguita solo in

ambienti antigelo.

• Impiegare solo pezzi di ricambio e accessori

originali. L'utilizzo di altre parti comporta il

decadimento della garanzia e del marchio CE e

può provocare lesioni.

Dati tecnici

• Alimentazione di tensione: batteria al litio 6V

tipo CR-P2

• Tempo di attesa minimo: 5 s

(2 - 10 s regolabili)

• Campo di ricezione con Kodak Gray Card, lato

grigio, 8 x 10", formato orizzontale: 45 cm

• Tipo di protezione del rubinetto: IP 55

Per mantenere l’indice di rumorosità a pressioni

statiche superiori a 0,5 MPa è necessario

installare un riduttore di pressione.

Installazione, vedere risvolto di

copertina II.

Prima e dopo l'installazione, effettuare

un lavaggio a fondo del sistema di

tubazioni (osservare le norme EN 806).

Aprire l’entrata dell’acqua fredda e

calda e controllare la tenuta dei

raccordi.

Utilizzo e regolazioni,

vedere le informazioni tecniche, 99.0438.xxx

Attivazione della modalità Funzione di regolazione

Interrompere l’alimentazione di tensione

all’elettronica e ripristinarla dopo 10 s.

In modalità Funzione di regolazione, avvicinandosi

al rubinetto e raggiungendo la zona di rilevamento,

si accende la spia di controllo nei sensori.

La modalità Funzione di regolazione termina

automaticamente dopo 3 minuti.

Manutenzione, vedere risvolto di

copertina III - IV.

• Le parti funzionali non devono essere

ingrassate!

• Chiudere la valvola d’intercettazione.

• Controllare, pulire ed eventualmente

sostituire tutti i pezzi.

Il lampeggiamento della spia di controllo nei

sensori indica che la batteria è quasi scarica.

Pezzi di ricambio

vedere il risvolto di copertina I

(* = accessori speciali ).

Manutenzione ordinaria

Le avvertenze relative alla manutenzione ordinaria

del presente rubinetto sono riportate nelle istruzioni

per la cura del prodotto accluse.

Guasto / Causa / Rimedio

Guasto Causa Rimedio

L’acqua non

scorre • Filtro prima della valvola

elettromagnetica ostruito

• Valvola elettromagnetica difettosa

• Connettore a innesto senza

contatto

• Batteria scarica

(la spia di controllo resta accesa

in modo continuo)

- Pulire il filtro

- Sostituire la valvola elettromagnetica

- Controllare i connettori a innesto

- Sostituire la batteria

Erogazione

continua • Ugello otturato

• Valvola elettromagnetica difettosa

• Zona di rilevamento per i sensori

impostata troppo grande

- Pulire il pistone

- Sostituire la valvola elettromagnetica

- Ridurre la portata con il telecomando

(accessorio speciale, n. di ordine: 36 407)

Nessuno sciacquo

o sciacquo troppo

breve

• Manicotto di cuoio seccato

o danneggiato - Allargare o sostituire il manicotto di cuoio

Sciacquo

troppo lento • Manicotto di cuoio non ancora

inzuppato - Effettuare più sciacqui (ca. 5x) per

inzuppare il manicotto

Informatie m.b.t. de veiligheid

• De installatie mag alleen in een vorstbestendige

ruimte plaatsvinden.

• Gebruik uitsluitend originele

reserveonderdelen en accessoires. Door het

gebruik van andere onderdelen vervallen de

garantie en het CE-keurmerk en kunnen

verwondingen optreden.

Technische gegevens

• Voeding: 6V-lithiumbatterij type CR-P2

• Min. verblijfsduur 5 s

(2 - 10 sec. instelbaar)

• Detectiebereik met Kodak Gray Card, grijze

kant, 8 x 10", dwarsformaat: 45 cm

• Klassering van de kraan: IP 55

Bij statische drukken boven 0,5 MPa dient een

druk-reduceerventiel te worden ingebouwd.

Installatie, zie uitvouwbaar blad II.

Leidingen vóór en na het installeren

grondig spoelen (EN 806 in acht

nemen)!

Open de koud- en warmwatertoevoer

en controleer de aansluitingen op

eventuele lekkages.

Bediening en instellingen,

zie de technische productinformatie,

99.0438.xxx

Instelmodus activeren

Onderbreek de voeding op de elektronica en

herstel deze na 10 sec.

In de instelmodus brandt het controlelampje in de

sensoren, als bij het naderen van de kraan het

detectiebereik wordt bereikt.

De instelmodus eindigt automatisch na 3 minuten.

Onderhoud, zie uitvouwbaar blad III - IV.

• Vet functieonderdelen niet in!

• Sluit de voorafsluiter.

• Controleer alle onderdelen, reinig en

vervang deze indien nodig.

Het knipperen van het controlelampje in de

sensoren geeft aan dat de batterij bijna leeg is.

Reserveonderdelen

zie uitvouwbaar blad I (* = speciaal

toebehoren).

Reiniging

De aanwijzingen voor de reiniging van deze kraan

vindt u in het bijgaande onderhoudsvoorschrift.

Storing / Oorzaak / Oplossing

Storing Oorzaak Oplossing

Water stroomt niet • Zeef vóór magneetventiel verstopt

• Magneetventiel defect

• Steekverbinding heeft geen

contact

• Batterij leeg

(controlelampje brandt eerst

continu)

- Zeef reinigen

- Magneetventiel vervangen

- Steekverbinding controleren

- Batterij vervangen

Water stroomt

continu

• Sproeier verstopt

• Magneetventiel defect

• Detectiebereik van de sensoren

te groot ingesteld

- Zuiger reinigen

- Magneetventiel vervangen

- Bereik met afstandsbediening (speciaal

toebehoren, best.nr.: 36 407) reduceren

Geen spoeling of

spoeling te kort

• Lederen manchet uitgedroogd

of beschadigd

- Verbreed of vervang het lederen

manchet

Spoeling te lang • Lederen manchet nog niet

ingeweekt

- Meerdere spoelingen (ca. 5x) activeren

om de manchet in te weken

Säkerhetsinformation

• Installationen får bara utföras i frostfria

utrymmen.

•Använd endast original reservdelar och

tillbehör. Användningen av andra delar medför

att garantin samt CE-märkningen inte längre

gäller och kan leda till personskador.

Tekniska data

• Spänningsförsörjning: 6V litiumbatteri typ CR-P2

• Min. vilotid: 5 sek

(kan ställas in på 2 - 10 sek.):

• Mottagningsområde med Kodak Gray Card, grå

sida, 8 x 10", tvärformat: 45 cm

• Armaturens skyddsklass: IP 55

En reduceringsventil ska installeras om vilotrycket

överstiger 0,5 MPa.

Installation, se utvikningssida II.

Spola noggrant igenom rörledningarna

före och efter installationen (observera

EN 806)!

Öppna kallvatten- och

varmvattentillförseln och kontrollera

att anslutningarna är täta.

Betjäning och inställningar,

se den tekniska produktinformationen,

99.0438.xxx

Aktivera inställningsläge

Avbryt elektronikens spänningsförsörjning och

anslut igen efter 10 sek.

I inställningsläget lyser kontrollampan i blandarens

sensor, när någon närmar sig armaturens

mottagningsområde.

Inställningsläget avslutas automatiskt efter 3

minuter.

Underhåll, se utvikningssida III - IV.

•Funktionsdelar får inte fettas in!

•Stäng spärren.

•Kontrollera och rengör alla delarna, byt

vid behov.

Ett nästan urladdat batteri visas genom att

kontrollampan i sensoriken blinkar.

Reservdelar

se utvikningssida I (* = extra tillbehör).

Skötsel

Skötseltips för denna blandare finns i den bifogade

skötselanvisningen.

Störning / Orsak / Åtgärd

Störning Orsak Åtgärd

Vatten rinner inte ut • Sil framför magnetventil igentäppt

• Magnetventil defekt

• Instickningsanslutning utan

kontakt

• Batteriet tomt

(kontrollampan lyser permanent)

- Rengör silen

- Byt magnetventil

- Kontrollera instickningsanslutningen

- Byte av batteri

Vatten rinner

oavbrutet

• Munstycke igensatt

• Magnetventil defekt

• Sensorernas mottagningsområde

för stort inställt

- Rengör kolven

- Byt magnetventil

- Reducera räckvidden med

fjärrkontrollen (extra tillbehör, best.-

nr: 36 407)

Ingen spolning eller

för kort spolning

• Lädermanschett uttorkad

eller skadad

- Utvidga eller byt lädermanschett

Spolar för länge • Lädermanschett ännu inte

uppmjukad

- Spola flera gånger i följd (ca 5x) för

att mjuka upp manschetten

Other manuals for TECTRON 37 421

This manual suits for next models

Table of contents

Languages:

Other Grohe Plumbing Product manuals

Grohe

Grohe Blue Bio-Clean 40 434 User manual

Grohe

Grohe EUROECO COSMOPOLITAN E 36 273 User manual

Grohe

Grohe Controecon 36 100 User manual

Grohe

Grohe Red Duo 30 058 User manual

Grohe

Grohe ALLURE 24 099 User manual

Grohe

Grohe Tenso 19 293 User manual

Grohe

Grohe Get User manual

Grohe

Grohe RED DUO 30 227 User manual

Grohe

Grohe Europlus 33 939 User manual

Grohe

Grohe 27 864 User manual

Grohe

Grohe 36 343 User manual

Grohe

Grohe Essence 32 170 User manual

Grohe

Grohe Euroeco Cosmopolitan E 36 269 User manual

Grohe

Grohe 04057XX0 User manual

Grohe

Grohe Eurodusc 33190 User manual

Grohe

Grohe EUROSMART COSMOPOLITAN E 36416 User manual

Grohe

Grohe Zedra 33738 User manual

Grohe

Grohe Tectron 37749 User manual

Grohe

Grohe Blue Pure 30 499 User manual

Grohe

Grohe 19 822 User manual

Grohe

Grohe Red Mono 30 085 User manual

Grohe

Grohe ATRIO 19 291 User manual

Grohe

Grohe Blue Series Instruction Manual

Grohe

Grohe Ondus 20 152 User manual

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

Kohler

Kohler K-6228 Installation and care guide

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Kohler

Kohler K-12183 Homeowner's guide

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Kohler

Kohler Centerset K-15240 Homeowner's guide

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual
