Gessi OVALE 21513 Troubleshooting guide

OVALE

Art. 21513

Art. 21519

Art. 21525

Art. 21531

Art. 21611

Art. 21613

Art. 21615

Art. 21621

Gessi SpA - Parco Gessi

13037 Serravalle Sesia (Vercelli) - Italy

Phone +39 0163 454111 - Facsimile +39 0163 459273

www.gessi.com - [email protected]

PROGRAMMA MISCELAZIONE BAGNO

BATH MIXING PROGRAM

PROGRAMME DU MITIGEUR POUR LA SALLE DE BAIN

BAD-MISCHUNGSPROGRAMM

PROGRAMA MEZCLADORES BAÑO

ПРОГРАММА СМЕСИТЕЛЕЙ ДЛЯ ВАННОЙ

Art. 21513 Art. 21611 Art. 21621

Art. 21531 Art. 21519 Art. 21525

Art. 21613 Art. 21615

PRIMA DELL’INSTALLAZIONE E MESSA IN FUNZIONE

Attenzione! I tubi della rete idrica devono essere sciacquati con cura prima dell’installazione del miscela-

tore, in modo che non rimangano trucioli, residui di saldatura o canapa, o altre impurità all’interno dei tubi.

Attraverso tubazioni non sciacquate a fondo o attraverso la rete idrica generale, nel miscelatore possono

entrare corpi estranei in grado di danneggiare le guarnizioni/guarnizioni ad anello. Si raccomanda pertanto

di dotare anche l’impianto generale di ltri.

Prima della messa in funzione, svitare l’aeratore e sciacquare molto bene.

BEFORE INSTALLATION AND SETTING TO WORK

Attention! The feeding pipes have to be rinsed thoroughly before the installation of the mixer, so that no

shavings, welding or hemp residual or other dirt can be found in the pipes. Foreign bodies can enter the

mixer through the rinsed pipes or the general water plant and could damage the washers/ring washers. So

lters should be installed also on the general system.

Before the setting to work, unscrew the aerator and rinse it very well.

PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -

VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

AVANT L’INSTALLATION ET LA MISE EN FONCTION

Attention! Les tubes de la réseau hydrique doivent être rincés avec soin avant l’installation du mélangeur,

de façon qu’il ne reste pas de riblons, de restes de soudure ou de chanvre, ou d’autres saletés à l’intérieur

des tubes. A travers les tuyauteries qui ne sont pas bien rincées ou à travers l’installation hydrique généra-

le, des corps étrangers peuvent entrer dans le mélangeur et abîmer les joints/ les joints à anneau. On

recommande ainsi d’installer des ltres également sur le système général.

Avant la mise en fonction, dévisser l’aérateur et bien rincer.

VOR DER INSTALLATION UND INBETRIEBNAHME

Achtung! Die Zuleitungsrohre müssen vor dem Installieren der Armatur gründlich durchgespült werden,

damit keine Späne, Löt - Hanfreste oder andere Unreinheiten zurückbleiben. Bei nicht durchgespülten

Rohrleitungen oder durch die Wasseranlage allgemein können Fremdkörper in die Armatur geraten und

die Dichtungsscheiben/Dichtungen beschädigen. Es ist dann empfehlenswert, die allgemeine Anlage mit

Filtern auszustatten.

Vor Inbetriebnahme der Armatur den Perlator abschrauben und gut durchspülen.

ANTES DE LA INSTALACIÓN Y LA PUESTA EN FUNCIÓN

¡Cuidado! Los tubos de la red hídrica tienen que ser enjuagados a fondo antes de la instalación del

mezclador de manera que no queden virutas, residuos de soldadura o cáñamo u otras impurezas en los

tubos. A través de tubería no bien enjuagada o de la red hídrica en general, en el mezclador pueden entrar

cuerpos extraños capaces de dañar los empaques/anillos de cierre. Les recomendamos por lo tanto que

instalen los ltros en la planta general también.

Antes de la puesta en función, destornillen el regulador de ujo y enjuaguen muy bien.

ПЕРЕД УСТАНОВКОЙ И НАЧАЛОМ ИСПОЛЬЗОВАНИЯ

Внимание! Перед установкой смесителя необходимо тщательно промыть водопроводные трубы,

чтобы в них не оставались стружка, шлак от сварки, лен или другие посторонние тела. Через

плохо промытые водопроводные трубы или через общую водопроводную сеть в смеситель могут

попасть посторонние тела, способные повредить уплотнения и уплотнительные кольца. Поэтому,

рекомендуется оснастить фильтрами также и общую систему.

Перед началом использования отвинтите аэратор и тщательно промойте его.

PRELIMINARI - PRE-INSTALLATION INFORMATION - PRÉALABLES -

VORBEREITUNG - PRELIMINARES - ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм

INSTALLAZIONE

Avvitare l’eccentrico alla parete utilizzando canapa o teon per garantire la tenuta sui letti. Controllare che

tra il muro nito e l’estremità dell’eccentrico vi sia una distanza di circa 10-15 mm (l’interasse tra i due eccen-

trici dovrà essere di circa 150 mm).

INSTALLATION

Screw the eccentric to the wall using hemp or Teon to guarantee tightness on the threads. Check that betwe-

en the nished wall and the end of the eccentric there is a distance of around 10-15 mm (the center distance

between the two eccentrics should be around 150 mm).

INSTALLATION

Visser l’excentrique au mur utilisant du chanvre ou du téon pour garantir l’étanchéité sur les lets. Contrôler

qu’entre le mur ni et l’extrémité de l’excentrique il y a une distance d’environ 10-15 mm (l’entraxe entre les

deux excentriques devra être d’environ 150 mm).

INSTALLATION

Die Exzenterscheibe an die Wand mit Hanf oder Teon einschrauben, um die Dichtheit der Gewinden zu

gewährleisten. Sicherstellen, dass die fertige Wand 10-15 mm von dem Ende der Exzenterscheibe entfernt

ist (der Achsabstand zwischen den zwei Exzenterscheiben soll etwa 150 mm lang sein).

INSTALACIÓN

Atornillen el excéntrico a la pared utilizando cáñamo o teón para asegurar la hermeticidad de las roscas.

Controlen que entre la pared acabada y la extremidad del excéntrico haya una distancia de 10-15 mm (la

distancia entre los ejes tendrá que ser aproximadamente de 150 mm).

УСТАНОВКА

Привинтите эксцентрик к стене, используя лен или тефлон для герметичности резьбы. Убедитесь,

что между отделанной стеной и концом эксцентрика имеется расстояние приблизительно в 10-15 мм

(межосевое расстояние между двумя эксцентриками должно составлять приблизительно 150 мм).

usare canapa o teflon

use hemp or teflon

employer chanvre ou teflon

benutzen Sie Hanf oder Teflon

usar cáñamo o teflon

используйте лен или тефлон

Ch. 30 mm BA

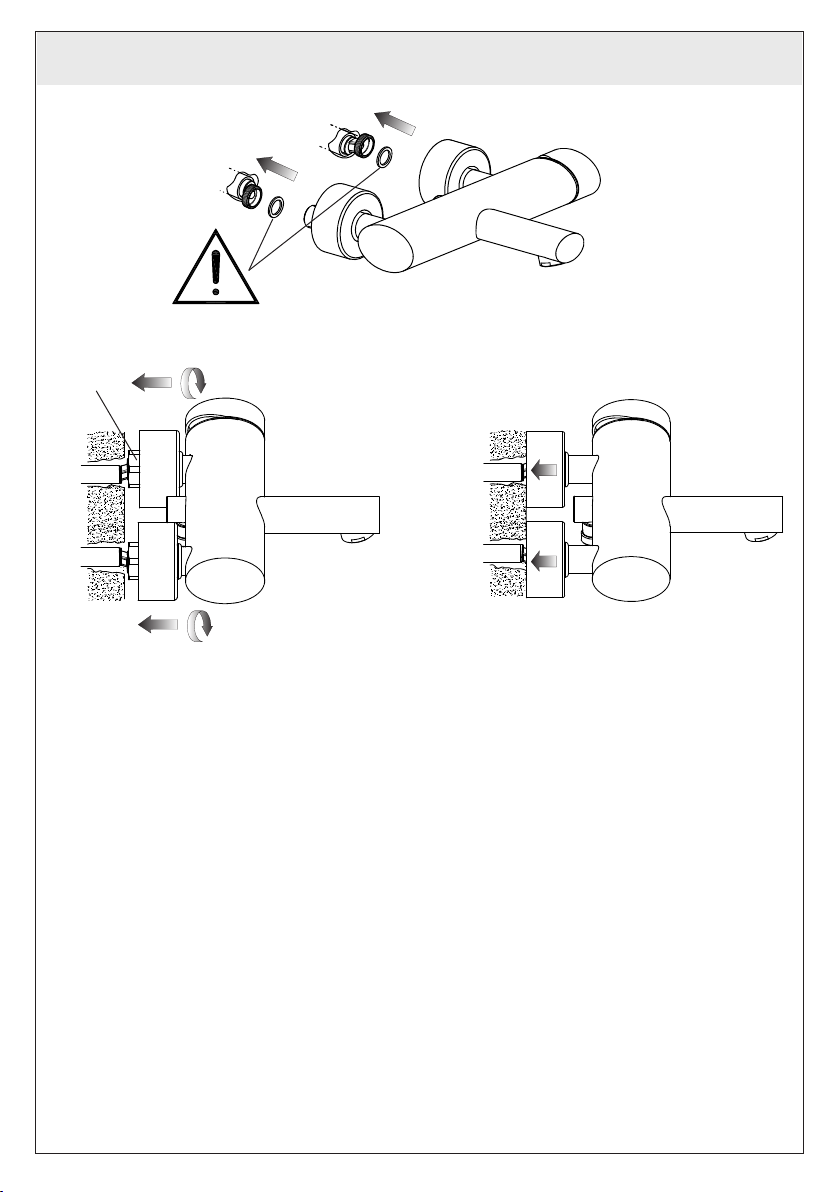

COMPLETAMENTO DELL’INSTALLAZIONE

Avvitare i dadi esagonali agli eccentrici a muro usando la chiave preposta, interponendo la guarnizione di

tenuta. Scorrere i rosoni sulle guide no a raggiungere la parete nita.

END OF INSTALLATION

Screw the hexagonal nuts to wall eccentrics using the proper key, laying in between the tightness gasket.

Let the washers slide down on the guides until reaching the nished wall.

FIN DE L’INSTALLATION

Visser les écrous hexagonaux aux excentriques muraux en utilisant la clé prévu, interposant la gaine

d’étanchéité. Faire coulisser les rondelles sur les guides jusqu’à atteindre le mur ni.

VOLLENDUNG DER INSTALLATION

Die Sechskantmutter an die wandmontierten Exzenterscheiben anschrauben Verwenden des korrekten

Schlüssels, und die Dichtungen einfügen. Die Rosetten auf die Führungsschienen bis zur Fertigwand

laufen lassen.

FINALIZACIÓN DE LA INSTALACIÓN

Atornillen las tuercas hexagonales a los excéntricos de pared usando la llave predispuesto, interponiendo

la junta de cierre. Hagan deslizar los orones sobre las guías hasta alcanzar la pared acabada.

ЗАВЕРШЕНИЕ УСТАНОВКИ

Привинтите шестигранные гайки к настенным эксцентрикам при помощи специального ключа,

устанавливая уплотнительную прокладку. Сдвиньте розетки по направляющим вплоть до

отделанной стены.

INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

NO!

2,5mm

Art. 21519 - Art. 21613

Art. 21525 - Art. 21615

2,5mm

INSTALLAZIONE SUPPORTO E DOCCETTA

Nel caso il vostro miscelatore sia corredato di supporto e doccetta, forare nella posizione desiderata man-

tenendo un interasse orizzontale di 15 mm con una punta Ø6 mm tenendo conto che la lunghezza del

essibile di collegamento tra miscelatore e doccetta è di 1,5 m. Fissare il supporto alla parete con il set di

ssaggio in dotazione. Avvitare il essibile alla doccetta e successivamente al miscelatore.

SUPPORT AND HAND SHOWER INSTALLATION

If your mixer is supplied with a support and a hand shower, drill in the required position keeping a 15 mm

horizontal center distance with a Ø6 mm drill taking into account that the length of the connection hose

between mixer and shower is 1,5 m. Fasten the support on the wall with the fastening set supplied. Screw

the hose to the shower and then to the mixer.

INSTALLATION SUPPORT ET DOUCHETTE

Si votre mélangeur est muni de support et douchette, percer dans la position requise en maintenant un en-

traxe horizontal de 15 mm avec une pointe Ø6 mm tenant compte que la longueur du exible de connexion

entre mélangeur et douchette est de 1,5 m. Fixer le support au mur avec le jeu de xation fourni. Visser le

exible à la douchette et successivement au mélangeur.

INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

Dimensioni in mm - Measures in mm - Dimensions en mm - Maß im mm - Medidas en milímetros - Размеры выражены в мм

INSTALLATION DER STÜTZE FÜR DIE HANDBRAUSE

Falls Ihr Mischer mit einer Stütze für die Handbrause ausgestattet ist, bohren Sie bei der gewünschten

Position mit einem Bohrer von Ø6 mm an, und sorgen Sie dafür, dass es einen horizontalen Achsabstand

von 15 mm gibt. Gehen Sie davon aus, dass der exible Verbindungsschlauch zwischen dem Mischer und

der Handbrause 1,5 m lang ist. Die Stütze an die Wand mittels des serienmäβigen Befestigungsbausatzes

befestigen. Den exiblen Schlauch an die Handbrause und danach an den Mischer anschrauben.

INSTALACIÓN SOPORTE Y DUCHA-TELÉFONO

En el caso de que Su mezclador esté equipado con soporte y ducha-teléfono, realicen los agujeros en la

posición deseada manteniendo una distancia entre los ejes de 15 mm con una broca de Ø6 mm teniendo

en cuenta que el largo del exo de conexión entre el mezclador y la ducha-teléfono es de 1,5 m. Fijen el

soporte a la pared utilizando el juego de jación incluido en el suministro. Atornillen el exo a la ducha-

teléfono y, sucesivamente, al mezclador.

УСТАНОВКА СУППОРТА И ДУША

Если ваш смеситель оборудован суппортом и душем, просверлите отверстие сверлом Ø6 мм

в необходимом положении, сохраняя горизонтальное межосевое расстояние в 15 мм, учитывая,

что длина соединительного гибкого шланга между смесителем и душем равна 1,5 м. Прикрепите

суппорт к стене при помощи входящего в комплект крепежного комплекта. Привинтите гибкий шланг

к душу, затем к смесителю.

INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATION - INSTALACIÓN - УСТАНОВКА

Art. 21519 - Art. 21613

Art. 21525 - Art. 21615

USO - USE - USAGE - GEBRAUCH - USO - ИСПОЛЬЗОВАНИЕ

FUNZIONAMENTO DEL DEVIATORE

Il dispositivo permette la deviazione del usso dell’acqua alla doccetta collegata al monocomando. Per

azionare il deviatore è sufciente avviare la normale erogazione dell’acqua (A) e tirare il pomolo verso di sé

(B). In questo modo l’acqua uscirà dalla doccia. Per ripristinare la condizione iniziale basterà interrompere

l’erogazione agendo sulla maniglia e il pomolo ritornerà automaticamente in posizione di riposo (C).

DIVERTER OPERATION

The device allows the deviation of the water ux towards an handshower, connected to the single-lever

mixer. In order to operate the diverter it’s enough to run the normal water distribution (A) and pull the knob

toward himself (B). In this way the water will ow from the shower. To restore the initial condition, it will be

sufcient to stop the water distribution by means of the handle the knob automatically will return to the rest

position (C).

FONCTIONNEMENT DU DEVIATEUR

Le dispositif permet la déviation du ux d’eau vers une douche, connecté au monocommande. Pour action-

ner le déviateur, il est sufsant de commencer la distribution normale de l’ eau (A) en tirant le pommeau

vers ce-lui (B). De cette façon l’eau sortira de la douche. Pour rétablir la condition initiale, il faudra inter-

rompre la distribution de l’eau avec l’aide de la poignée et le pommeau retournera automatiquement a la

position de repos (C).

FUNKTION VOM UMSTELLVENTIL

Diese Vorrichtung ermöglicht das Ablenken des Wasserusses zu einer Handusche, die mit der Einhebel-

Mischbatterie verbunden ist. Um das Umstellventil zu betätigen, braucht man nur die übliche Wasserab-

gabe zu öffnen (A) und zieht dann den Kugelgriff zu sich haupte (B). Auf diese Weise wird das Wasser

über die Dusche abgegeben. Um die Ausgangsbedingungen wieder herzustellen ist es ausreichend, die

Wasserabgabe zu unterbrechen, indem man den Hebel betätigt und der Kugelgriff kehrt automatisch in

seine Ruhestellung zurück (C).

USO - USE - USAGE - GEBRAUCH - USO - ИСПОЛЬЗОВАНИЕ

FUNCIONAMIENTO DEL DESVIADOR

El dispositivo permite la desviación del ujo del agua a una ducha conectada al monomando. Para accio-

nar el desviador es suciente empezar la erogación normal del agua (A) y tirar el pomo hacia se (B). De

esta forma, el agua saldrá de la ducha. Para restablecer la condición inicial será suciente interrumpir la

erogación del agua con la ayuda de la maneta y el pomo volverá automáticamente a la posición de reposo

(C).

РАБОТА РАСПРЕДЕЛИТЕЛЯ

Устройство обеспечивает переключение потока воды на душ, подключенный к однорычажному

смесителю. Для включения распределителя достаточно включить обычную подачу воды (А) и

потянуть рукоятку вверх (В). В этом случае вода будет выходить из душа. Для восстановления

начального состояния достаточно будет прекратить подачу воды ручкой, после чего рукоятка

автоматически вернется в исходное положение (С).

SOSTITUZIONE DELLA CARTUCCIA

Prima di sostituire la cartuccia, accertarsi che il raccordo dell’acqua sia chiuso. Svitare il grano (A) uti-

lizzando una chiave a brugola, estrarre quindi la maniglia (B) slandola dalla cartuccia (F). Sollevare la

ghiera copricartuccia (C) facendo leva tramite l’apposita scanalatura di riferimento. Allontanare l’anello

indicatore (D), svitare la ghiera di ssaggio (E) e togliere la cartuccia (F) dal corpo del miscelatore. Inne

introdurre la nuova cartuccia, accertandosi che le due spine di centraggio siano nella loro sede e che le

guarnizioni siano correttamente posizionate.

CARTRIDGE REPLACEMENT

Before carrying out this operation make sure that water supply is turned off. Unscrew the screw (A) using

an Allen key, remove the handle (B) from the cartridge (F). Lift the nishing ring nut (C) using the reference

notch. Remove the indicator ring (D), unscrew the xing ring nut (E) and take the cartridge (F) out from

the mixer body. Put the new cartridge into the body checking that the two centering pins enters into the

respective seats and that gaskets are well positioned.

SUBSTITUTION DE LA CARTOUCHE

Avant d’effectuer la substitution de la cartouche, vérier que la connexion de l’eau est fermée. Dévisser les

grains de xage (A) utilisant une clé à griffe, extraire en suite la poignée (B) en la soulevant de la cartou-

che (F). Soulever la virole de nition (C) en utilisant la rainure de référence. Quitter la bague d’indication

(D), dévisser la virole de xation (E) et enlever la cartouche (F) du corps de mitigeur. Introduire enn la

cartouche nouvelle, en vériant que les deux pivots de centrage entrent dans les sièges respectifs et que

les garnitures sont bien positionnées.

AUSTAUSCHEN DER KARTUSCHE

Bevor man die Kartusche austauscht muß man sich vergewissern, dass das Wasserversorgungsnetz ge-

schlossen ist. Die Befestigungsschraube (A) unter Einsatz eines Sechskantschlüssel losschrauben, dann

den Griff (B) herausziehen, indem man ihn von der Kartusche (F) abzieht. Die Nutmutter, welche die

Kartusche (C) abdeckt, entfernen, wobei man Druck auf die eigens dafür vorgesehene Bezugsrille au-

sübt. Den Anzeigering (D) entfernen, die Befestigungsnutmutter (E) losschrauben und die neue Kartusche

(F) vom Körper der Mischbatterie entfernen. Schließlich eine neue Kartusche einsetzen, wobei man sich

vergewissert, dass sich die beiden Zentrierstifte in ihrem Sitz benden und das die Dichtungen korrekt

positioniert sind.

Ch. 28 mm

2,5mm

Art. 21513 - Art. 21531

Art. 21519 - Art. 21525

MANUTENZIONE - MAINTENANCE - ENTRETIEN - WARTUNG - MANUTENCIÓN - ОБСЛУЖИВАНИЕ

This manual suits for next models

Table of contents

Other Gessi Plumbing Product manuals

Gessi

Gessi ARCHITECTURAL WELLNESS 61031 User manual

Gessi

Gessi 39817 User manual

Gessi

Gessi ANELLO 63328 Troubleshooting guide

Gessi

Gessi RETTANGOLO 30988 User manual

Gessi

Gessi goccia 33622 User manual

Gessi

Gessi RETTANGOLO K 53003 Troubleshooting guide

Gessi

Gessi ORIGINI 66043 User manual

Gessi

Gessi VIA MANZONI 39361 User manual

Gessi

Gessi 39581 User manual

Gessi

Gessi VENTI20 65109 Troubleshooting guide

Gessi

Gessi INGRANAGGIO 63595 User manual

Gessi

Gessi RETTANGOLO T 20427 User manual

Gessi

Gessi 32948 User manual

Gessi

Gessi GOCCIA 37515 User manual

Gessi

Gessi RETTANGOLO 23403 User manual

Gessi

Gessi VENTI20 65011 Troubleshooting guide

Gessi

Gessi FLESSA 54095 User manual

Gessi

Gessi RETTANGOLO XL 30511 User manual

Gessi

Gessi RETTANGOLO K 53084 User manual

Gessi

Gessi ELEGANZA 46079 Troubleshooting guide

Gessi

Gessi RETTANGOLO 30902 User manual

Gessi

Gessi RETTANGOLO 26600 Troubleshooting guide

Gessi

Gessi 09270 User manual

Gessi

Gessi OVALE 23183 User manual

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

Kohler

Kohler K-6228 Installation and care guide

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Kohler

Kohler K-12183 Homeowner's guide

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Kohler

Kohler Centerset K-15240 Homeowner's guide

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual
