Sicherheit

Zielgruppe

Dieses Werkzeug darf nur von Fachkräften gemäss EN IEC 82079-

1:2012 verwendet werden.

Bestimmungsgemässe Verwendung

Geberit Mepla Pressbacken dienen ausschliesslich der

fachgerechten Verpressung von Geberit Mepla Systemrohren mit

Geberit Mepla Pressfittings. Geberit empfiehlt, Geberit Mepla

Pressbacken nur in folgenden Pressgeräten zu verwenden:

• In Geberit Pressgeräten gleicher Kompatibilität wie Geberit

Mepla Pressbacken (gekennzeichnet durch die

Kompatibilitätskennzeichen oder )

• In von Geberit für die Verarbeitung von Geberit Mepla

freigegebenen Pressgeräten anderer Hersteller

Andere Pressgeräte wurden von Geberit nicht auf ihre Tauglichkeit

für das Geberit Mepla Presssystem geprüft.

WARNUNG: Verletzungsgefahr bei Verwendung in

Pressgeräten mit zu hoher Presskraft

Geberit Mepla Pressbacken sind für die Presskräfte der Geberit

Pressgeräte gleicher Kompatibilität ausgelegt und können bei

Verwendung in Pressgeräten mit höherer Presskraft brechen.

Unzureichende Wartung oder falsche Handhabung kann bei den

elektromechanischen Antriebsmaschinen REMS Power-Press E

und REMS Power-Press 2000 sowie ROLLER‘S Uni-Press E und

ROLLER‘S Uni-Press 2000 zu einem erhöhten Verschleiss der

eingebauten Rutschkupplung und damit zu einer erheblichen

Erhöhung der Presskraft dieser Antriebsmaschinen führen.

Geberit Mepla Pressbacken sind deshalb für vorgenannte

Antriebsmaschinen nicht zugelassen.

B249-005 © 12-2013

964.874.00.0 (04)

Grundlegende Sicherheitshinweise

WARNUNG: Verletzungsgefahr durch wegfliegende

Bruchstücke bei fehlerhafter Anwendung sowie bei

Verwendung verschlissener oder beschädigter Pressbacken

• Pressbacken nur in technisch einwandfreiem Zustand

verwenden

• Pressbacken regelmässig vor und nach jedem Einsatz auf

Mängel prüfen, insbesondere auf Materialanrisse in Presskontur

und an Flansch sowie auf sonstige Beschädigungen. Bei

Materialanrissen gesamte Pressbacke sofort ausmustern und

nicht mehr verwenden

• Nach einer fehlerhaften oder nicht bestimmungsgemässen

Verwendung Pressbacken nicht weiterverwenden, sondern

einer autorisierten Fachwerkstatt zur Prüfung übergeben

• Wartungsregeln und Wartungsintervalle der Pressbacken und

Pressgeräte zwingend einhalten

• Geeignete Schutzausrüstung tragen (Schutzbrille etc.)

• Reparaturarbeiten an den Pressbacken dürfen nur durch Geberit

oder durch eine autorisierte Fachwerkstatt ausgeführt werden

• Länderspezifische Sicherheitsvorschriften befolgen

• Alle Sicherheitshinweise und Anweisungen lesen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen

können einen elektrischen Schlag, einen Brand und/oder

schwere Verletzungen verursachen. Alle Sicherheitshinweise

und Anweisungen für die Zukunft aufbewahren

• Vor Inbetriebnahme der Pressbacken die dem Presswerkzeug

beiliegenden Sicherheitshinweise durchlesen und beachten

6B249-005 © 12-2013

964.874.00.0 (04)

HINWEIS

Pressbacken sind Verschleissteile. Durch häufiges Verpressen

entsteht eine Materialermüdung, die sich im fortgeschrittenen

Stadium durch Materialanrisse zeigt. So verschlissene oder

anderweitig vorgeschädigte Pressbacken können brechen,

insbesondere bei fehlerhafter Anwendung (z. B. Verpressen eines

zu grossen Fittings, Verkanten, Fremdkörper auf dem Fitting) oder

bei nicht bestimmungsgemässer Verwendung.

Allgemeines

• Abgenutzte Pressbacken nicht mehr verwenden

• Pressbacke mit Materialrissen sofort ausmustern und nicht

mehr verwenden

• Für Transport und Lagerung Transportkoffer verwenden und

Pressbacken in einem trockenen Raum aufbewahren

• Sicherheitshinweise der verwendeten Reinigungs- und

Korrosionsschutzmittel beachten

B249-005 © 12-2013

964.874.00.0 (04)

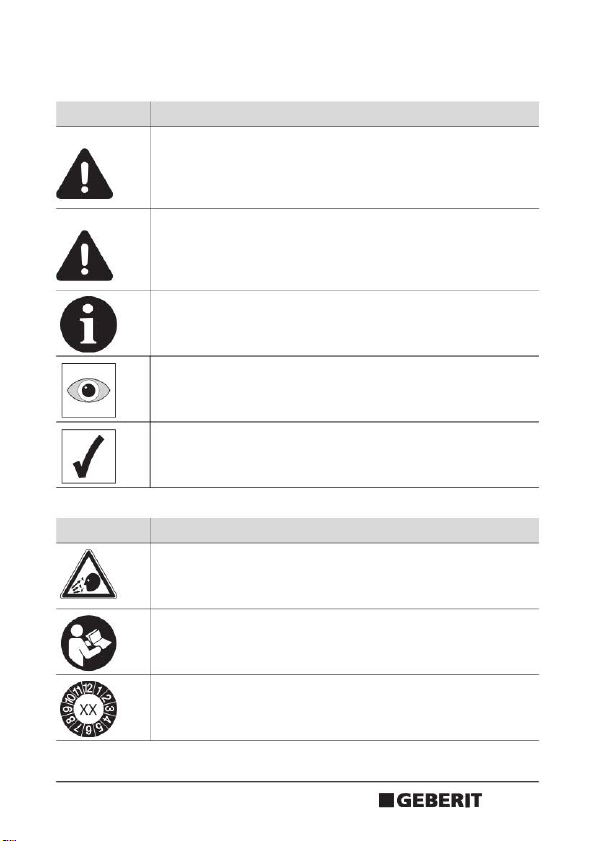

Symbolerklärung

Tabelle 1: Symbole in der Anleitung

Tabelle 2: Symbole auf dem Produkt

Symbol Bedeutung

WARNUNG Weist auf eine mögliche gefährliche Situation hin, die

Tod oder schwere Verletzungen zur Folge haben

kann

VORSICHT Weist auf eine mögliche gefährliche Situation hin, die

leichte oder mittlere Verletzungen oder

Sachschaden zur Folge haben kann

Weist auf eine wichtige Information hin

Weist darauf hin, dass eine Sichtkontrolle

durchgeführt werden muss

Weist auf die richtige Anwendung hin

Symbol Bedeutung

Weist auf eine mögliche gefährliche Situation durch

wegfliegende Bruchstücke hin, die Tod oder

schwere Verletzungen zur Folge haben kann

Sicherheitshinweise und Bedienungs-/

Betriebsanleitung vor Inbetriebnahme des Geräts

lesen

Serviceplakette: Gibt den Zeitpunkt der nächsten

verbindlichen Wartung an

8B249-005 © 12-2013

964.874.00.0 (04)

Produktbeschreibung

Aufbau

1 Backenhebel

2Presskontur

3 Backengelenke

4Flansch

B249-005 © 12-2013

964.874.00.0 (04)

Bedienung

Pressbacke in das Pressgerät einsetzen

Pressbacke auf den Pressfitting setzen

Das Einsetzen der Pressbacke ist vom Typ des Pressgeräts

abhängig und daher in der Betriebsanleitung des

Pressgeräts beschrieben.

WARNUNG

Verletzungsgefahr durch wegfliegende Bruchstücke bei

fehlerhafter Anwendung sowie bei Verwendung

verschlissener oder beschädigter Pressbacken

`Pressbacke nur in technisch einwandfreiem Zustand

verwenden (siehe grundlegende Sicherheitshinweise)

`Sicherstellen, dass der Durchmesser des Pressfittings

mit dem Durchmesser der Pressbacke übereinstimmt

`Pressbacke auf dem Pressfitting nicht verkanten

`Sicherstellen, dass sich kein Schmutz, keine Späne oder

Ähnliches zwischen der Pressbacke und dem

Pressfitting befinden

`Nach fehlerhafter oder nicht bestimmungsgemässer

Verwendung Pressbacke nicht weiterverwenden,

sondern von einer autorisierten Fachwerkstatt prüfen

lassen

`Geeignete Schutzausrüstung tragen (Schutzbrille etc.)

10 B249-005 © 12-2013

964.874.00.0 (04)

HINWEIS

Pressbacken sind Verschleissteile. Durch häufiges

Verpressen entsteht eine Materialermüdung, die sich im

fortgeschrittenen Stadium durch Materialrisse zeigt. So

verschlissene oder anderweitig vorgeschädigte

Pressbacken können brechen, insbesondere bei

fehlerhafter Anwendung (z. B. Verpressen eines zu grossen

Fittings, Verkanten, Fremdkörper auf dem Fitting) oder bei

nicht bestimmungsgemässer Verwendung.

VORSICHT

Quetschgefahr durch bewegliche Teile

`Keine Körper- oder Fremdteile zwischen die Pressbacke

halten

`Während des Pressvorgangs Pressbacke nicht mit den

Händen festhalten

VORSICHT

Undichte Verbindung bei Fehlverpressung

`Sicherstellen, dass nach dem Pressvorgang Pressbacke

vollständig geschlossen ist

`Nicht vollständig geschlossene Pressbacke zusammen

mit dem Pressgerät von einer autorisierten

Fachwerkstatt auf Beschädigung prüfen lassen

`Fehlverpresste Verbindung ersetzen und nicht

nachpressen

`Bei Gratbildung am Pressfitting nach dem Pressvorgang

Pressbacke von einer autorisierten Fachwerkstatt

prüfen lassen
