Emerson Klauke ES 32CFB User manual

ES 32CFB

ES 32FCFB

HE.17123_G © 05/2016 R&D-2

Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid •Telefon ++49 +2191-907-0 • Telefax ++49 +2191-907-141 • www.klauke.com

www.klauke.com

Serialnumber

HE.16759_D

Next Generation

T30001

RoHS

Wir freuen uns, dass Sie sich für ein Klauke Werkzeug ent-

schieden haben und wünschen Ihnen viel Freude damit.

Sie haben ein Qualitätsprodukt „Made in Germany“

erworben und erhalten 2 Jahre Garantie. Diese be-

ginnt mit dem Kaufbelegdatum.

Um lange Freude und eine einwandfreie Funktion des Werk-

zeuges sicherzustellen, muss das Gerät spätestens beim

Erreichen von 10.000 Arbeitsvorgängen oder nach 3 Jah-

ren durch ein Autorisiertes Service Center (ASC) gewartet

werden. Wird das Wartungsintervall von 10.000 Arbeitsvor-

gängen nicht eingehalten, erlischt der Garantieanspruch.

Im Rahmen dieser Wartung werden verschlissene Teile

ersetzt und sicherheitsrelevante Teile geprüft und ggf. vor-

beugend ersetzt.

Darüber hinaus empfehlen wir das Gerät jährlich zur Über-

prüfung an das zuständige ASC einzusenden.

Für Fragen rund um unseren Werkzeugservice oder eine

Frage zu einem bestimmten Anwendungsfall stehen wir

Ihnen persönlich unter der kostenlosen 0800-4685528 zur

Verfügung.

Ihr Klauke Team

Thank you for choosing a Klauke tool. We hope it gives you

lots of pleasure.

You have purchased a quality product „Made in Ger-

many“, which is covered by a 2 year warranty. The

warranty commences from the purchase receipt date.

To ensure lasting enjoyment and a ﬂ awless tool function, the

product must be serviced by an Authorised Service Center

(ASC) after 10,000 operations or after 3 years. Should the ser-

vice Interval exceed 10.000 cycles the warranty claim is void.

The Service includes predictive maintenance in which worn-

out parts will be replaced and safety relevant parts checked/

replaced.

We recommend to have the tools checked yearly through

an Authorized Service Center (ASC).

If you have any questions about our tool service or about a

speciﬁ c application, please go to

http://www.klauke.com/en/support/tool-service/

Your Klauke team

ES 32CFB, ES 32FCFB

HE.17123_G © 05/2016

ACHTUNG! Garantiesiegel

Bei Beschädigung Garantieverlust

ATTENTION! Warranty seal

If broken loss of Warranty

HE.17537

WORK SERVICE DON´T DO General

safety rules

ES32FEES32E

batch# e.g. 304711

datecode e.g. P = 2020; R = April

consecutive# e.g. „142“ = tool # 142

datecode

Year Code Month Code Month Code

2018 M Jan. N July V

2019 N Feb. P Aug. W

2020 P Mar. Q Sept. X

2021 Q Apr. R Oct. Y

2022 R May S Nov. Z

2023 S June T Dec. 1

Auf dem Knapp 46

D-42855

Remscheid

304711

142

ES 32CFB, ES 32FCFB

HE.17123_G © 05/2016

1 2

73,5

115,5

113,5

415,5

145,5

Ø32

HE.17127_B

ES32CFB

Cutting tool • Ø 32 mm • 18V

Gustav Klauke GmbH

Auf dem Knapp 46 • D-42855 Remscheid

For use only with 18V Bosch Battery

HE.17387_B

For use only with 18V Bosch Battery

ES32FCFB

Cutting tool • Ø 32 mm • 18V

Gustav Klauke GmbH

Auf dem Knapp 46 • D-42855 Remscheid

WORK SERVICE DON´T DO General

safety rules

HE.16759_D

Next Generation

T30001

RoHS

<70dB <2,5m/s2

+40°C

-10°C

2,0 kg

1 2 3

WARNING

Read all safety warnings, instructions, illust-

rations and speciﬁcations provided with this

power tool.

Failure to follow all instructions listed below may

result in electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future

reference.

15 kN

ES 32CFB, ES 32FCFB

HE.17123_G © 05/2016

Li-ion

#1 609 92A 19R

#1 609 92A 0F3

Ladegerät GAL 3680 CV GAL 1880 CV

Sachnummer 2 607 225 ...

2 607 226 ...

2 607 225 9..

2 607 226 0..

Akku-Ladespannung

matische Spannungserkennung)

(auto-

V 14,4–36 14,4–18

Ladestrom 0,8A 8,0

Zulässiger Ladetemperaturbereich °C 0 – 45 0 – 45

Ladezeit bei Akku-Kapazität, ca. (80%) 100% (80%) 100%

– 1,3 Ah min (10) 25 (10) 25

– 1,5 Ah min (10) 25 (10) 25

– 2,0 Ah min (15) 30 (15) 30

– 2,6 Ah min (15) 30 (15) 30

– 3,0 Ah min (20) 35 (20) 35

– 4,0 Ah min (25) 35 (25) 35

– 5,0 Ah min (35) 45 (35) 45

– 6,0 Ah min (35) 50 (35) 50

Anzahl der Akkuzellen 4 – 30 4 – 10

Gewicht entsprechend

EPTA-Procedure 01:2014 9,0gk 0,7

Schutzklasse / II / II

1. 3.

Loading Full

Use tool only with 18V Bosch Battery

–

RALB1__ (36Wh)

RALB2__ (90Wh)

III

WORK SERVICE DON´T DO General

safety rules

ES 32CFB, ES 32FCFB

HE.17123_G © 05/2016 IV

WORK SERVICE DON´T DO General

safety rules

ES 32 Bestimmungsgemäße Verwendung

Intended use

Vorhersehbare Fehlanwendung

Forseable misuse

Eindrähtiger

Rundleiter

Freileitung

(Aldrey)

Mehrdrähtiger

Rundleiter

Verdichtet

Mehrdrähtig Feindrähtig Feinstdrähtig ACSR Armierter Leiter

cable CL1 - re conductor CL2 - rm cable CL2 - rm cable CL2 - rmV

compacted cable CL5 - F cable CL6 - F reinforced

conductor

ES 32F Bestimmungsgemäße Verwendung

Intended use

Vorhersehbare Fehlanwendung

Forseable misuse

Feindrähtig Feinstdrähtig Eindrähtiger

Rundleiter

Eindrähtiger

Sektorleiter 90°

Eindrähtiger

Sektorleiter 120°

Verdichtet

Mehrdrähtig

cable CL5 - F cable CL6 - F cable CL1 - re cable CL1 - se90 cable CL1 - se120 cable CL2 - rmV

compacted

Freileitung

(Aldrey)

Mehrdrähtiger

Rundleiter ACSR Armierter Leiter

conductor CL2 - rm cable CL2 - rm reinforced

conductor

ES 32CFB, ES 32FCFB

HE.17123_G © 05/2016

30% max.

WORK SERVICE DON´T DO General

safety rules

STOP

> 330°

on/off

PRESS

ES 32CFB, ES 32FCFB

HE.17123_G © 05/2016

CLICK

WORK SERVICE DON´T DO General

safety rules

PRESS

ES 32CFB, ES 32FCFB

HE.17123_G © 05/2016

*1 Error codes:

1 Overcurrent fuse

2 Overcurrent comparator

3 Overheat board

4 Overheat battery

5 Battery empty, operation stop

6 Faulty crimp

motor in operation

7 Faulty crimp

motor not in operation

8 Low battery

9 Battery empty

10 RTC battery low

11 Tool deactivated

12 Service necessary

13 RTC not found

14 BT unit not found

16 Pressure sensor not found

17 Burst pressure exceeded

18 Battery temperature too low

1 Überstrom durch

Überstromsicherung

2 Überstrom durch Komparator

3 Boardtemperatur zu hoch

4 Akkutemperatur zu hoch

5 Akkuspannung während der

Operation zu gering

6 Fehlpressung bei

laufendem Motor

7 Fehlpressung bei

stehendem Motor

8 Niedrige Akkuspannung

9 Akku leer

10 RTC-Batterie leer

11 Werkzeug deaktiviert

12 Service nötig

13 RTC nicht verfügbar

14 BT-Modul nicht verfügbar

16 Drucksensor nicht verfügbar

17 Berstdruck überschritten

18 Akkutemperatur zu gering

*2 (2Hz)

P 3 bar

ERROR CODE:

****

TOTAL:

t = 0.07 h

Q = 21.12 Ah

n = 174

USER 3:

RD3 Doppelklick

NEXT SERVICE:

9826 OPs

Doubleclick

Singleclick

enter menue

Doubelclick

select

Doubelclick

conﬁrmed

Cycles

(until next service)

Since manufacturing:

operating houres

Capacity

# crimps

Bluetooth (if connected) *2

Battery charging level

Current pressure

Pressure max.

Error code *1

USER SELECT 3:

RD3 Einfachklick

USER SELECT:

RD3 Doppelklick

USER SELECT:

RD3 Doppelklick

3 sec.

PRESS

VII

WORK SERVICE DON´T DO General

safety rules

ES 32CFB, ES 32FCFB

HE.17123_G © 05/2016 VIII

WORK SERVICE DON´T DO General

safety rules

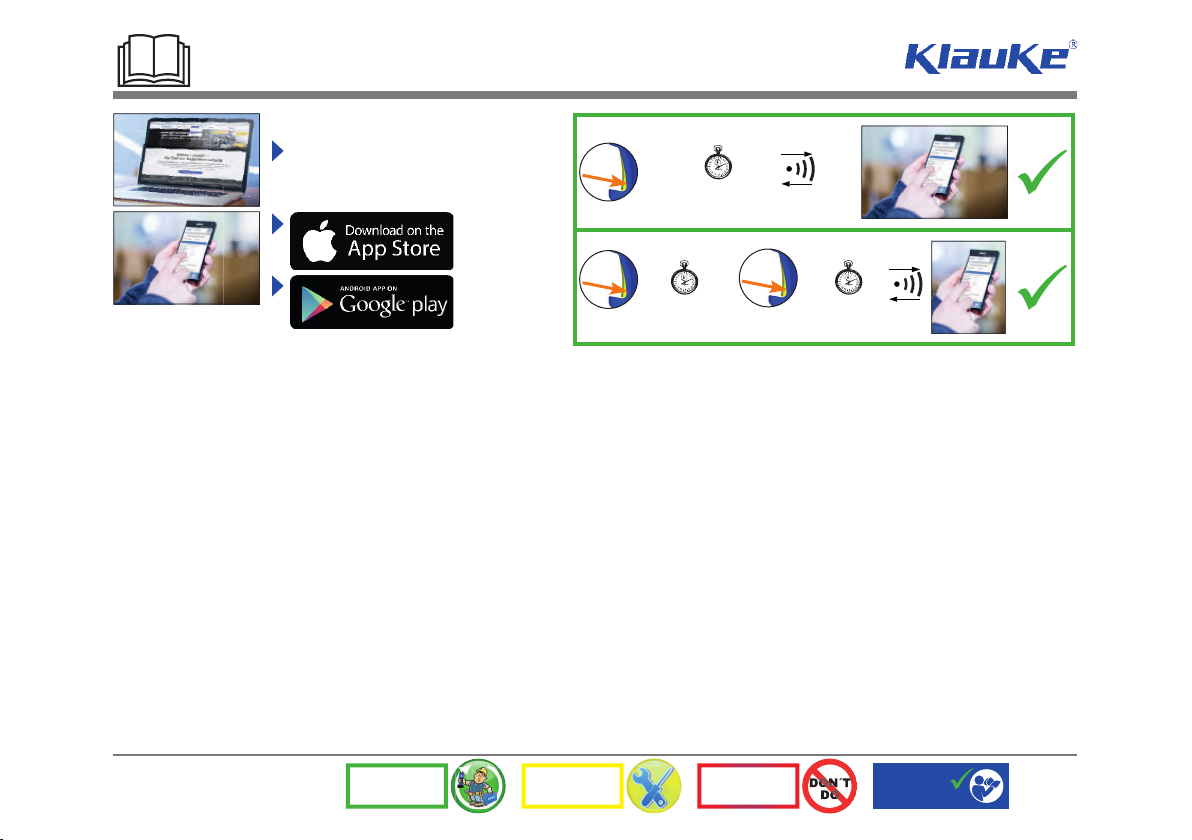

Klauke i-press®Software

www.klauke.com/connectivity

Klauke i-press®App

PRESS

≤ 20 sec.

PRESS

REPEAT

> 20 sec.

PRESS

≤ 20 sec.
