Emerson Klauke ESM 35CFB User manual

ESM 35CFB

HE.17723_F © 08/2017 R&D-2

www.klauke.com

Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid • Telefon +49 2191 907 0 • www.klauke.com

Klauke UK Ltd.

NR35 1JX

Serialnumber

HE.16759_E

Next Generation

T30001

RoHS

Wir freuen uns, dass Sie sich für ein Klauke Werkzeug ent-

schieden haben und wünschen Ihnen viel Freude damit.

Sie haben ein Qualitätsprodukt „Made in Germany“

erworben und erhalten 2 Jahre Garantie. Diese beginnt

mit dem Kaufbelegdatum.

Um lange Freude und eine einwandfreie Funktion des Werkzeu-

ges sicherzustellen, muss das Gerät spätestens beim Erreichen

von 10.000 Arbeitsvorgängen oder nach 3 Jahren durch ein

Autorisiertes Service Center (ASC) gewartet werden. Wird das

Wartungsintervall von 10.000 Arbeitsvorgängen nicht eingehalten,

erlischt der Garantieanspruch.

Im Rahmen dieser Wartung werden verschlissene Teile ersetzt

und sicherheitsrelevante Teile geprüft und ggf. vorbeugend

ersetzt.

Darüber hinaus empfehlen wir das Gerät jährlich zur Überprüfung

an das zuständige ASC einzusenden.

Für Fragen rund um unseren Werkzeugservice stehen wir Ihnen

unter folgenden Rufnummern persönlich zur Verfügung:

Technik +492332709544

Reparaturen / Leihgeräte +492332709540

Ihr Klauke-Service Team

Die Bluetooth®-Wortmarke und das Bluetooth®-Symbol sind ein-

getragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Ver-

wendung durch Gustav Klauke GmbH ist lizenziert.

Thank you for choosing a Klauke tool. We hope it gives you

lots of pleasure.

You have purchased a quality product „Made in Germany“,

which is covered by a 2 year warranty. The warranty

commences from the purchase receipt date.

To ensure lasting enjoyment and a Àawless tool function, the

product must be serviced by an Authorised Service Center

(ASC) after 10,000 operations or after 3 years. Should the ser-

vice Interval exceed 10.000 cycles the warranty claim is void.

The Service includes predictive maintenance in which worn-out

parts will be replaced and safety relevant parts checked/replaced.

We recommend to have the tools checked yearly through an

Authorized Service Center (ASC).

For questions about our tool service we are personally available

under the following telephone numbers:

Technical Support +492332709544

Repairs / Loaner tools +492332709540

Your Klauke-Service Team

The Bluetooth® word mark and Bluetooth® symbol are registered

trademarks of Bluetooth SIG, Inc. and any use by Gustav Klauke

GmbH is licensed.

ESM 35CFB

HE.17723_F © 08/2017

ACHTUNG! Garantiesiegel

Bei Beschädigung Garantieverlust

ATTENTION! Warranty seal

If broken loss of Warranty

HE.17537

WORK SERVICE DON´T DO General

safety rules

batch# e.g. 304711

datecode e.g. T = 2024; R = April

consecutive# e.g. „142“ = tool # 142

Auf dem Knapp 46

D-42855

Remscheid

304711

142

HE.17537

datecode

Year Code Month Code Month Code

2022 R Jan. N July V

2023 S Feb. P Aug. W

2024 T Mar. Q Sept. X

2025 V Apr. R Oct. Y

2026 W May S Nov. Z

2027 X June T Dec. 1

ESM 35CFB

HE.17723_F © 08/2017

HE.17727_CHE.17727_C

ESM35CFBESM35CFB

Cutting toolCutting tool •• Ø 35 mmØ 35 mm •• 18 V18 V

Gustav Klauke GmbHGustav Klauke GmbH •• Auf dem Knapp 46Auf dem Knapp 46 •• D-42855 RemscheidD-42855 Remscheid

For use only with 18 V Bosch battery seriesFor use only with 18 V Bosch battery series

74 112

Ø35

186

438,5

WORK SERVICE DON´T DO General

safety rules

HE.16759_E

Next Generation

T30001

RoHS

<70dB <2,5m/s2

+40°C

-10°C

2,8 kg

WARNING

Read all safety warnings, instructions, illust-

rations and speciﬁcations provided with this

power tool.

Failure to follow all instructions listed below may

result in electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future

reference.

1 2 3

30 kN

ESM 35CFB

HE.17723_F © 08/2017

Li-ion

#1 609 92A 19R

#1 609 92A 0F3

Ladegerät GAL 3680 CV GAL 1880 CV

Sachnummer 2 607 225 ...

2 607 226 ...

2 607 225 9..

2 607 226 0..

Akku-Ladespannung

matische Spannungserkennung)

(auto-

V 14,4–36 14,4–18

Ladestrom 0,8A 8,0

Zulässiger Ladetemperaturbereich °C 0 – 45 0 – 45

Ladezeit bei Akku-Kapazität, ca. (80%) 100% (80%) 100%

– 1,3 Ah min (10) 25 (10) 25

– 1,5 Ah min (10) 25 (10) 25

– 2,0 Ah min (15) 30 (15) 30

– 2,6 Ah min (15) 30 (15) 30

– 3,0 Ah min (20) 35 (20) 35

– 4,0 Ah min (25) 35 (25) 35

– 5,0 Ah min (35) 45 (35) 45

– 6,0 Ah min (35) 50 (35) 50

Anzahl der Akkuzellen 4 – 30 4 – 10

Gewicht entsprechend

EPTA-Procedure 01:2014 9,0gk 0,7

Schutzklasse / II /II

1. 3.

Loading Full

Use tool only with 18V Bosch Battery

–

RALB1__ (36Wh)

RALB2__ (90Wh)

III

WORK SERVICE DON´T DO General

safety rules

ESM 35CFB

HE.17723_F © 08/2017 IV

WORK SERVICE DON´T DO General

safety rules

Ø35mm

Bestimmungsgemäße Verwendung

Intended use

Vorhersehbare Fehlanwendung

Forseable misuse

Eindrähtiger

Rundleiter

Mehrdrähtiger

Rundleiter

Verdichtet

Mehrdrähtig Feinstdrähtig ACSR Armierter Leiter,

stahlarmiert

cable CL1 - re cable CL2 - rm cable CL2 - rmV

compacted cable CL6 - F steel reinforced

conductor

Freileitung

(Aldrey)

Armierter Leiter,

blecharmiert

conductor CL2 - rm reinforced conductor,

mild steel

1* weicher Stahl

mild steel

ESM 35CFB

HE.17723_F © 08/2017

30% max.

WORK SERVICE DON´T DO General

safety rules

CLICK

STOP

>350°

on/off

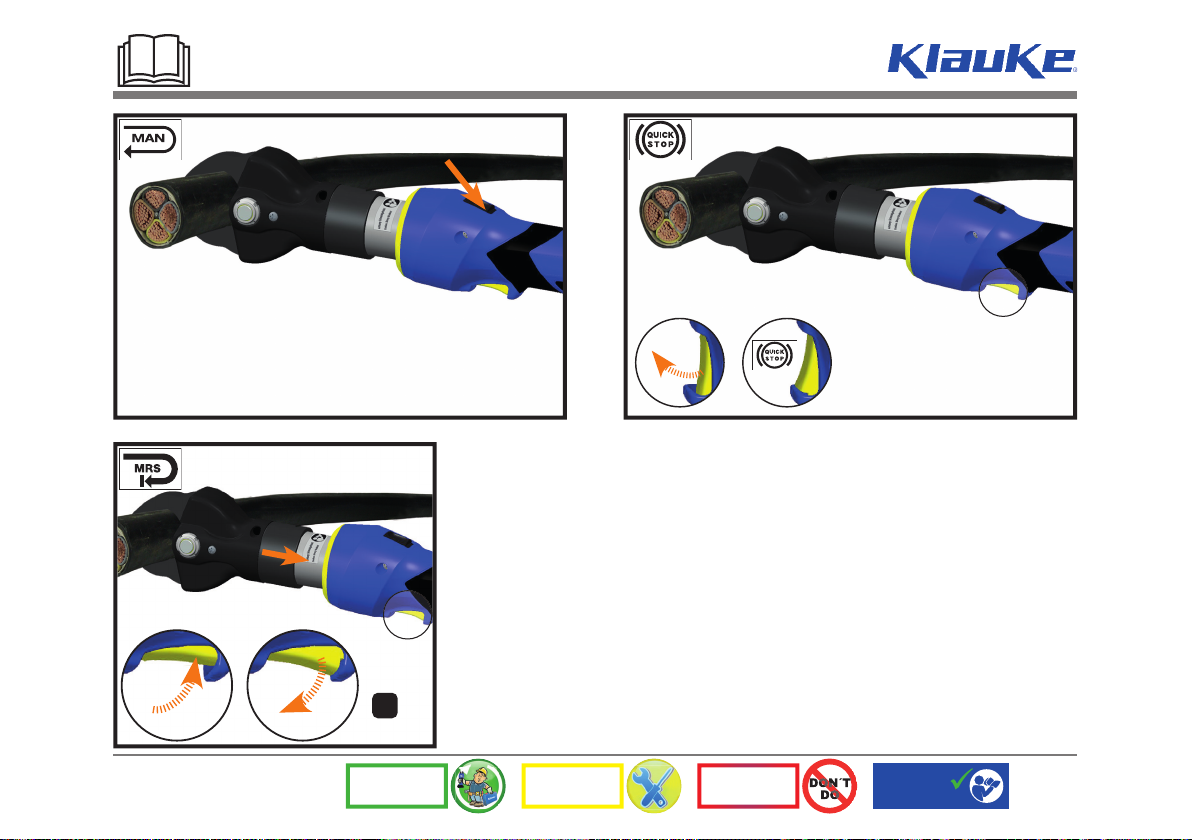

PRESS

ESM 35CFB

HE.17723_F © 08/2017 VI

WORK SERVICE DON´T DO General

safety rules

PRESS

ESM 35CFB

HE.17723_F © 08/2017 VII

WORK SERVICE DON´T DO General

safety rules

PRESS

ESM 35CFB

HE.17723_F © 08/2017

P 3 bar

ERROR CODE:

****

TOTAL:

t = 0.07 h

Q = 21.12 Ah

n = 174

USER 3:

RD3 Doppelklick

NEXT SERVICE:

9826 OPs

Doubleclick

Singleclick

enter menue

Doubelclick

select

Doubelclick

conﬁrmed

Cycles

(until next service)

Since manufacturing:

operating houres

Capacity

# crimps

Bluetooth (if connected) *2

Battery charging level

Current pressure

Pressure max.

Error code *1

USER SELECT 3:

RD3 Einfachklick

USER SELECT:

RD3 Doppelklick

USER SELECT:

RD3 Doppelklick

3 sec.

PRESS

*1 Error codes/ Fehlermeldungen:

1 Overcurrent fuse

2 Overcurrent comparator

3 Overheat board

4 Overheat battery

5 Battery empty, operation stop

6 Faulty crimp motor in operation

7 Faulty crimp motor not in operation

8 Low battery

9 Battery empty

10 RTC battery low

12 Service necessary

13 RTC not found

14 BT unit not found

15 Mobile unit not found

16 Pressure sensor not found

17 Burst pressure exceeded

18 Battery temperature too low

19 Battery reserves

20 Overcurrent fuse (I)

21 Remote Control Battery Low!*

22 Service necessary SAST1

23 Service necessary SAST2

24 Service necessary SAST3

25 Remote mode: tool trigger not actuated*

27 Overheat motor

28 Service necessary: Pressure low

29 Service necessary: Pressure high

1 Überstromsicherung

2 Überstromsicherung durch Komparator

3 Boardtemperatur zu hoch

4 Akkutemperatur zu hoch

5 Akkuspannung zu gering

6 Fehlpressung bei laufendem Motor

7 Fehlpressung bei stehendem Motor

8 Niedrige Akkuspannung

9 Akku leer

10 RTC-Batterie leer

12 Service nötig

13 RTC nicht verfügbar

14 BT-Modul nicht verfügbar

15 Modul nicht verfügbar

16 Drucksensor nicht verfügbar

17 Berstdruck überschritten

18 Akkutemperatur zu gering

19 Batteriereserven zu gering

20 Überstromsicherung (I)

21 Fernbedienung-Batterie schwach*

22 Service notwendig SAST1

23 Service notwendig SAST2

24 Service notwendig SAST3

25 Remote-Modus: WZ-Taster nicht betätigt*

27 Motortemperatur zu hoch

28 Service notwendig: Druck niedrig

29 Service notwendig: Druck hoch

* remote control tools only /

nur bei fernbedienungsfähigen Werkzeugen

*2 (2Hz)

VIII

WORK SERVICE DON´T DO General

safety rules
