Emerson Klauke MAP215CFM User manual
MAP215CFM
HE.16812_H © 11/2017 R&D-2
Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid • Telefon +49 2191 907 0 • www.klauke.com
www.klauke.com
HE 16819 B
Gustav Klauke GmbH
Auf dem Knapp 46
•
D-42855 Remscheid
Klauke UK Ltd.
NR35 1JX
Hydraulic
Pressure
Check
Serialnumber
Abb. ähnlich / pic. similar
Wir freuen uns, dass Sie sich für ein Klauke Werkzeug ent-
schieden haben und wünschen Ihnen viel Freude damit.
Sie haben ein Qualitätsprodukt „Made in Germany“
erworben und erhalten 2 Jahre Garantie. Diese beginnt
mit dem Kaufbelegdatum.
Um lange Freude und eine einwandfreie Funktion des Werkzeu-
ges sicherzustellen, muss das Gerät spätestens beim Erreichen
von 10.000 Arbeitsvorgängen oder nach 3 Jahren durch ein
Autorisiertes Service Center (ASC) gewartet werden. Wird das
Wartungsintervall von 10.000 Arbeitsvorgängen nicht eingehalten,
erlischt der Garantieanspruch.
Im Rahmen dieser Wartung werden verschlissene Teile ersetzt
und sicherheitsrelevante Teile geprüft und ggf. vorbeugend
ersetzt.
Darüber hinaus empfehlen wir das Gerät jährlich zur Überprüfung
an das zuständige ASC einzusenden.
Für Fragen rund um unseren Werkzeugservice stehen wir Ihnen
unter folgenden Rufnummern persönlich zur Verfügung:
Technik +492332709544
Reparaturen / Leihgeräte +492332709540
Ihr Klauke-Service Team
Die Bluetooth®-Wortmarke und das Bluetooth®-Symbol sind ein-
getragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Ver-
wendung durch Gustav Klauke GmbH ist lizenziert.
Thank you for choosing a Klauke tool. We hope it gives you
lots of pleasure.
You have purchased a quality product „Made in Germany“,
which is covered by a 2 year warranty. The warranty
commences from the purchase receipt date.
To ensure lasting enjoyment and a Àawless tool function, the
product must be serviced by an Authorised Service Center
(ASC) after 10,000 operations or after 3 years. Should the ser-
vice Interval exceed 10.000 cycles the warranty claim is void.
The Service includes predictive maintenance in which worn-out
parts will be replaced and safety relevant parts checked/replaced.
We recommend to have the tools checked yearly through an
Authorized Service Center (ASC).
For questions about our tool service we are personally available
under the following telephone numbers:
Technical Support +492332709544
Repairs / Loaner tools +492332709540
Your Klauke-Service Team
The Bluetooth® word mark and Bluetooth® symbol are registered
trademarks of Bluetooth SIG, Inc. and any use by Gustav Klauke
GmbH is licensed.
MAP215CFM
HE.16812_H © 11/2017
optional:
BL1840 (RAL40)
NG2
For US and Canada only
HE.6055
FCC ID: RFR-S50 • IC: 4957A-S50
Model: CFM
This device complies with Part 15 of the FCC Rules and with
Industry Canada licence-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this
device must accept any interference received, including
interference that may cause undesired operation
HE 16819 B
Gustav Klauke GmbH
Auf dem Knapp 46
•
D-42855 Remscheid
I
WORK SERVICE DON´T DO General
safety rules
Abb. ähnlich / pic. similar
batch# e.g. 304711
datecode e.g. X = 2027; N = Jan.
consecutive# e.g. „142“ = tool # 142
datecode
Year Code Month Code Month Code
2022 R Jan. N July V
2023 S Feb. P Aug. W
2024 T Mar. Q Sept. X
2025 V Apr. R Oct. Y
2026 W May S Nov. Z
2027 X June T Dec. 1
Auf dem Knapp 46
D-42855
Remscheid
304711
XN
142
WARNING
Read all safety warnings, instruc-
tions, illustrations and specifica-
tions provided with this power tool.
Failure to follow all instructions listed
below may result in electric shock,
fire and/or serious injury.
Save all warnings and instructions
for future reference.
MAP215CFM
HE.16812_H © 11/2017
404
1
146,5
116
77
3 2
23
75
118
80
HE.16815_E
MAP215CFM
Pressing tool • 15 kN • 18 V
For use only with Klauke RALK18xx and Makita BL18xx battery series
30% max.30% max.30% max.
HE.16819_B
Gustav Klauke GmbH
Auf dem Knapp 46 • D-42855 Remscheid
II
WORK SERVICE DON´T DO General
safety rules
Abb. ähnlich / pic. similar
123
<70dB <2,5m/s2
+40°C
-10°C
1,8 kg 15 kN IP 44
MAP215CFM
HE.16812_H © 11/2017 III
WORK SERVICE DON´T DO General
safety rules
Abb. ähnlich / pic. similar
Applications
Stainless steel, steel max. 22 mm *
(28 mm upon request)
Copper, copper alloys max. 28 mm *
Multi-layer composite pipe/PEX pipe max. 32 mm*
* These values are system-related
Please contact your system supplier for binding information
Achtung
Beachten Sie die Einhaltung der zum Zeitpunkt der Installation/Verlegung allgemein gültigen Installations/Verlegeanleitungen und der Betriebs-, Bedie-
nungs- und Wartungsanleitungen der Firma KLAUKE einschließlich deren schriftlichen Angaben zum Verwendungsbereich sowie Beachtung der Hinweise
auf die Installations- und Verlegerichtlinien des Systemherstellers.
Bestimmungsgemäße Installation/Verlegung unter Einhaltung der zum Zeitpunkt der Installation/Verlegung geltenden anerkannten Regeln der Technik
sowie aller einschlägigen Gesetze und Verordnungen sind einzuhalten.
Diese Angaben sind systemabhängig. Für verbindliche Informationen wenden Sie sich bitte an Ihren Systemanbieter.
Attention
Please follow the general installation/mapping instructions as well as the operation and Service instructions of the company Gustav Klauke including the
respective written notes on the application range as well as installation and mapping instructions of the system supplier.
Please observe the current generally accepted technical rules as well as all applicable laws and directives for the intended installation/mapping.
These values are system-related. Please contact your system supplier for binding information.

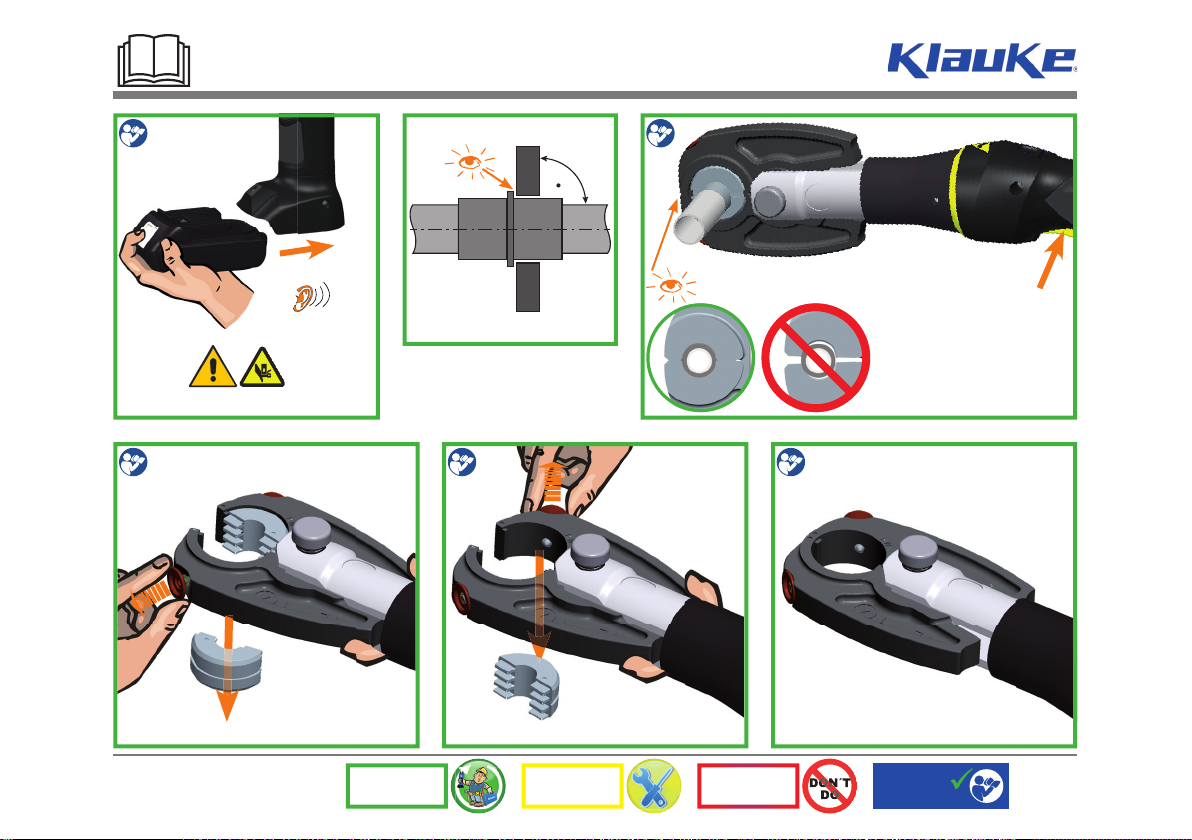

Scope of accessories
Typ SBM UWM WE (MP32)
MAP215CFM
HE.16812_H © 11/2017
1.
2.
IV
WORK SERVICE DON´T DO General
safety rules
Abb. ähnlich / pic. similar
45°
1.
2.
1.
2.
1.
2.
Typ SBM
General
safety rules
PROFILE
DIM XX
MAP215CFM
HE.16812_H © 11/2017
CLICK
V
WORK SERVICE DON´T DO General
safety rules
Abb. ähnlich / pic. similar
PRESS
PRESS
CLICK
CLICK
MAP215CFM
HE.16812_H © 11/2017
1.
2.
VI
WORK SERVICE DON´T DO General
safety rules
Abb. ähnlich / pic. similar
45°
1.
2. 1.
2.
3.
1.
2.
General
safety rules
PROFILE
DIM XX
Typ UWM
Typ WE (MP32)
CLICK
CLICK
CLICK
3.
MAP215CFM
HE.16812_H © 11/2017
CLICK
VII
WORK SERVICE DON´T DO General
safety rules
Abb. ähnlich / pic. similar
PRESS
PRESS
MAP215CFM
HE.16812_H © 11/2017
on/off
PRESS
PRESS
VIII
WORK SERVICE DON´T DO General
safety rules
Abb. ähnlich / pic. similar
PRESS
PRESS
STOP
<360°
>360°
