Emerson Klauke EKM 60UNVCFM User manual
EKM 60UNVCFM
HE.17082_H © 05/2016 R&D-2
www.klauke.com
Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid • Telefon +49 2191 907 0 • www.klauke.com
Serialnumber
HE.16759_E
Next Generation
T30001
RoHS
Klauke UK Ltd.
NR35 1JX
Wir freuen uns, dass Sie sich für ein Klauke Werkzeug ent-
schieden haben und wünschen Ihnen viel Freude damit.
Sie haben ein Qualitätsprodukt „Made in Germany“
erworben und erhalten 2 Jahre Garantie. Diese beginnt
mit dem Kaufbelegdatum.
Um lange Freude und eine einwandfreie Funktion des Werkzeu-
ges sicherzustellen, muss das Gerät spätestens beim Erreichen
von 10.000 Arbeitsvorgängen oder nach 3 Jahren durch ein
Autorisiertes Service Center (ASC) gewartet werden. Wird das
Wartungsintervall von 10.000 Arbeitsvorgängen nicht eingehalten,
erlischt der Garantieanspruch.
Im Rahmen dieser Wartung werden verschlissene Teile ersetzt
und sicherheitsrelevante Teile geprüft und ggf. vorbeugend
ersetzt.
Darüber hinaus empfehlen wir das Gerät jährlich zur Überprüfung
an das zuständige ASC einzusenden.
Für Fragen rund um unseren Werkzeugservice stehen wir Ihnen
unter folgenden Rufnummern persönlich zur Verfügung:
Technik +492332709544
Reparaturen / Leihgeräte +492332709540
Ihr Klauke-Service Team
Die Bluetooth®-Wortmarke und das Bluetooth®-Symbol sind ein-
getragene Warenzeichen der Bluetooth SIG, Inc. und jegliche Ver-
wendung durch Gustav Klauke GmbH ist lizenziert.
Thank you for choosing a Klauke tool. We hope it gives you
lots of pleasure.
You have purchased a quality product „Made in Germany“,
which is covered by a 2 year warranty. The warranty
commences from the purchase receipt date.
To ensure lasting enjoyment and a Àawless tool function, the
product must be serviced by an Authorised Service Center
(ASC) after 10,000 operations or after 3 years. Should the ser-
vice Interval exceed 10.000 cycles the warranty claim is void.
The Service includes predictive maintenance in which worn-out
parts will be replaced and safety relevant parts checked/replaced.
We recommend to have the tools checked yearly through an
Authorized Service Center (ASC).
For questions about our tool service we are personally available
under the following telephone numbers:
Technical Support +492332709544
Repairs / Loaner tools +492332709540
Your Klauke-Service Team
The Bluetooth® word mark and Bluetooth® symbol are registered
trademarks of Bluetooth SIG, Inc. and any use by Gustav Klauke
GmbH is licensed.
EKM 60UNVCFM
HE.17082_H © 05/2016
ACHTUNG! Garantiesiegel
Bei Beschädigung Garantieverlust
ATTENTION! Warranty seal
If broken loss of Warranty
HE.17537
optional:
BL1850(B) (RAL4)
BL1840(B) (RAL40)
BL1830(B) (RAL2)
NG2
BL1815 (RAL1)
For US and Canada only
HE.6055
FCC ID: RFR-S50 • IC: 4957A-S50
Model: CFM
This device complies with Part 15 of the FCC Rules and with
Industry Canada licence-exempt RSS standard(s).
Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this
device must accept any interference received, including
interference that may cause undesired operation
I
WORK SERVICE DON´T DO General
safety rules
batch# e.g. 304711
datecode e.g. T = 2024; R = April
consecutive# e.g. „142“ = tool # 142
Auf dem Knapp 46
D-42855
Remscheid
304711
TR
142
HE.17537
datecode
Year Code Month Code Month Code
2022 R Jan. N July V
2023 S Feb. P Aug. W
2024 T Mar. Q Sept. X
2025 V Apr. R Oct. Y
2026 W May S Nov. Z
2027 X June T Dec. 1
EKM 60UNVCFM
HE.17082_H © 05/2016
1 2
75
116
475
41
94
3
217
86
HE.17085_E
EKM60UNVCFM
Crimping/Cutting/Punching tool • 300 mm² • 18 V
Gustav Klauke GmbH • Auf dem Knapp 46 • D-42855 Remscheid
For use only with Klauke RALK18xx and Makita BL18xx battery series
II
WORK SERVICE DON´T DO General
safety rules
HE.16759_E
Next Generation
T30001
RoHS
<70dB <2,5m/s2
+40°C
-10°C 3,0 kg
WARNING
Read all safety warnings, instructions, illust-
rations and specifications provided with this
power tool.
Failure to follow all instructions listed below may
result in electric shock, fire and/or serious injury.
Save all warnings and instructions for future
reference.
1 2 3
IP 44
EKM 60UNVCFM
HE.17082_H © 05/2016

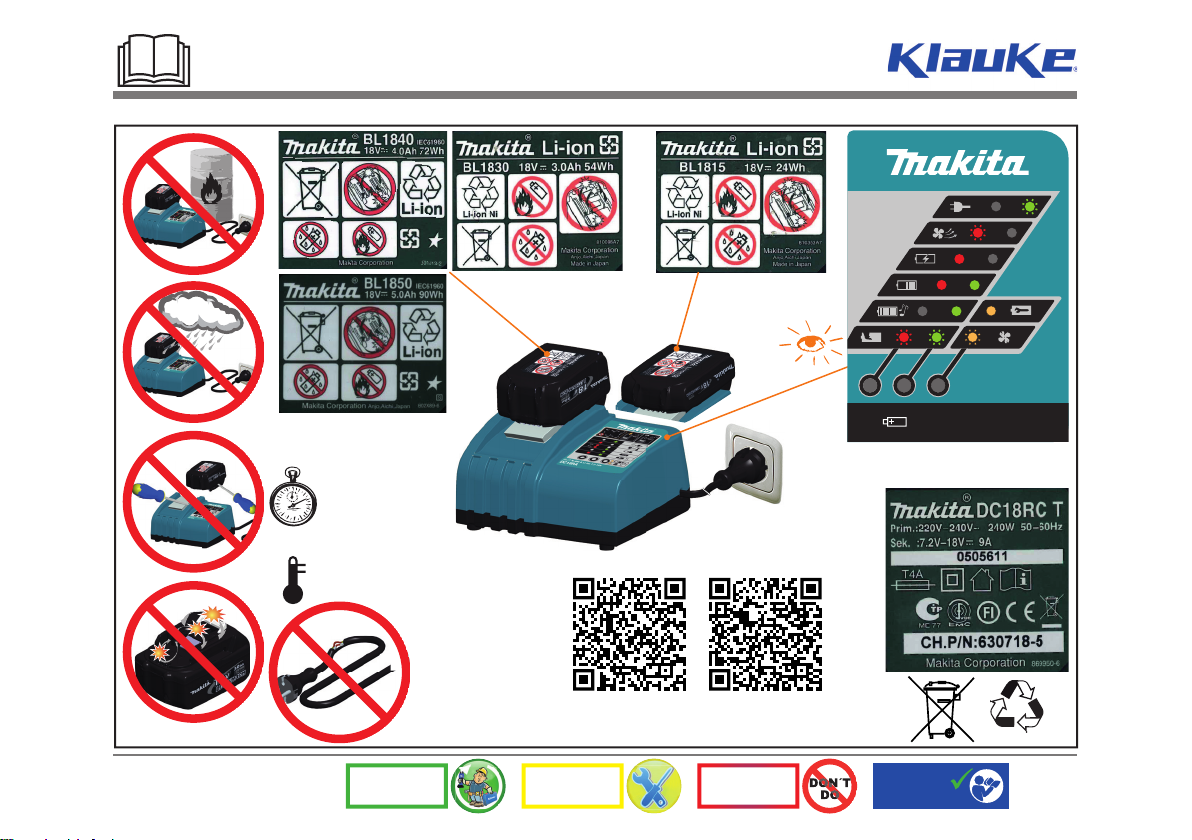

Use tool only with 18 V Makita battery
Li-ion
BL1850(B) 45 min.
RAL4
BL1840(B) 36 min.
RAL40
BL1830(B) 22 min.
RAL2
BL1815 15 min.
RAL1
10 - 40°C
®
Li-ion & Ni-MH 7.2-18V
DC18RC
Alle Bedienungsanleitungen auch unter www.klauke.de abrufbar
All manuals are also available on www.Klauke.com
III
WORK SERVICE DON´T DO General
safety rules
EKM 60UNVCFM
HE.17082_H © 05/2016
30% max.
IV
WORK SERVICE DON´T DO General
safety rules
®
STOP
>330°
1.2.3.
1.2.3.
on/off
PRESS
PRESS
EKM 60UNVCFM
HE.17082_H © 05/2016 V
WORK SERVICE DON´T DO General
safety rules

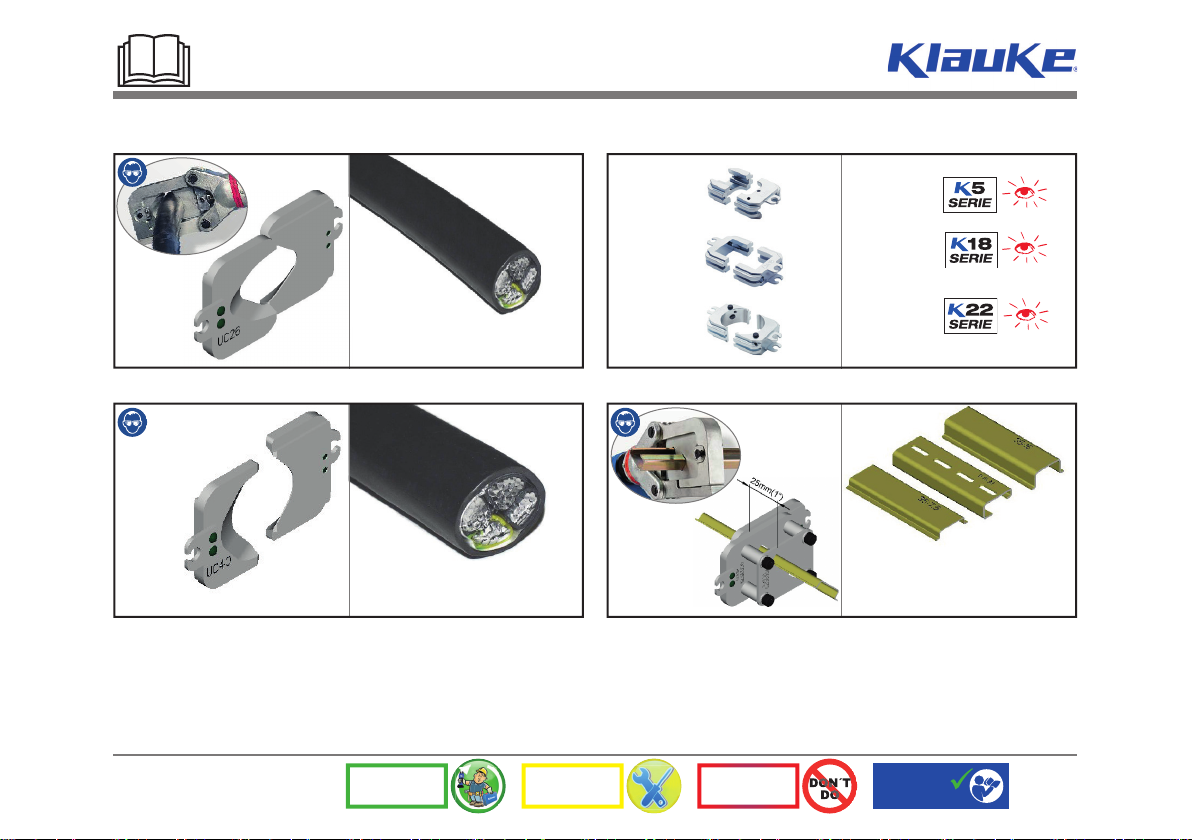

NYY/NAYY
UC26 Cu/Al < Ø 26 mm
NYY/NAYY
UC40 Cu/Al < Ø 40 mm
UA5 Adapter für HK5-Einsätze
UA18 Adapter für
UA22 Adapter für
Einsätze Anwendung Einsätze Anwendung
Dies Application Dies Application
35 x 15
EN 50035 - G 32
UCD3515 EN 50022 - 35 x 7,5
Tab. 2
Tab. 1
Tab. 3
EKM 60UNVCFM
HE.17082_H © 05/2016 VI
WORK SERVICE DON´T DO General
safety rules
ACSR
UCACSR DIN 48204 < Ø 40 mm
M5 UCM5
M6 UCM6
M8 UCM8
M10 UCM10
M12 UCM12
1/4“ UCUNC14
1/2“ UCUNC12
UCM10 3/8“ UCUNC38
UA6P (60 kN)
UCBC120 Fahrdraht
UCBC150
UC
B
UC
B
Fa
hr
dr
ah
t
EKM 60UNVCFM
HE.17082_H © 05/2016 VII
WORK SERVICE DON´T DO General
safety rules
Tragschiene
Top hat rail
EN 50045 - 15x5,5
- auf Anfrage -
- auf Anfrage -
G-Schiene
Mounting rail
EN 50035 - G 32
- UCD3215 -
Tragschiene
Top hat rail
EN 50022 - 35x7,5
- UCD3575 -
Tragschiene
Top hat rail
EN 50022 - 35x10
- auf Anfrage -
Tragschiene
Top hat rail
EN 50022 - 35x15
- UCD3515 -
Tragschiene
Top hat rail
EN 50022 - 35x15
- auf Anfrage -
Klauke Profilschienen-Schneider
Klauke DIN rail cutting blades
EKM 60UNVCFM
HE.17082_H © 05/2016 VIII
WORK SERVICE DON´T DO General
safety rules
1.
2.
CLICK
UA22 see
UA5
see Tab.1
UA18
see Tab.2
UA22
see Tab.3
1. 2.
