Dorma VISUR User manual

Montageanleitung

DORMA VISUR

Drehtürsystem

Installation instruction

DORMA VISUR

pivoting door system

Seite / Page 1 /11 DORMA−Glas

800.52.244.6.32

06/07

Stand / Issue

Wichtige Informationen:

Important information:

Vor der Montage Glasflächen

mit handelsüblichen Glasreiniger

im Bereich der Klemmflächen reinigen.

All glass clamping areas are to

be cleaned with standard glass

cleaning products prior to installation.

keine Verdünnung verwenden

do not use thinners

Bauteil/Baugruppe

component

Montagefolge

installation sequence

1 =

1.; 1.1;...=

Montagewerkzeug:

Installation tool:

5 mm

2,5 mm 6 mm

Überdrehen der Tür verhindern!

Stopper verwenden!

Prevent excessive opening of the door,

Please use a stopper.

Wichtige Hinweise:

Important points:

Geeignete, auf den Untergrund abgestimmte Ankersysteme verwenden!

Please use suitable anchorsystems according to foundation!

Es ist nur der RTS 85 EN3 90° Feststellung zugelassen.

Only the RTS 85 EN3 90° hold open angle is certified.

Glassauger / glass suction lifter

Das Bodenlager ist nicht gegen eindringendes Wasser geschützt!

The bearing is not protected against water intrusion!

Hammerbohrkrone ø126 /

hammer core bit ø126

* bei max. Wanddicke von 120mm

* with max. wall thickness of 120mm

* 5mm Glas/Wand sowie Glas/Glas

* 5mm glass/wall as well as glass/glass

Seite / Page 2 /11 DORMA−Glas

06/07

Stand / Issue

*max. 130°

5*5 5

70 70

Stopper: z.B. Art.−Nr.: 29.950

stopper: e.g. Art.−No.: 29.950

Profilbreite

min. 120

profile width

min. 120

DETAIL X

Glasbearbeitung:

Glass preparation:

Lieferumfang:

Scope of delivery:

DETAIL X

Ausführung der Glaszungen oben und unten gleich!

Top and bottom glass tongues of identical design!

max. 85 kg

Glasverwendung: 10/12 mm Einscheibensicherheitsglas

Glass application: 10/12 mm toughened safety glass

12 1x

Seite / Page 3 /11 DORMA−Glas

06/07

Stand / Issue

max. Höhe: 2500mm

max. height: 2500mm

max. Breite: 1100mm

max. width: 1100mm

R15

min. Breite: 800 mm

min. width: 800 mm

min. Höhe: 1996 mm

min. hight: 1996 mm

min. 120

Bei 12mm Glasdicke: Vorbereitung der Beschläge 2 , 3

With 12mm glass thickness: Preparation of hinges 2 , 3

1. Montage des Montagewinkels 12 :

1. Assembly of mounting angle 12 :

Beim Komplett−Set inkl. Schließerkasten

ist der Montagewinkel 12 bereits montiert.

In the complete set, incl. transom box,

the mounting angle 12 is already assembled.

6mm

heraus schrauben

unscrew

Seite / Page 4 /11 DORMA−Glas

06/07

Stand / Issue

12.1

12.2

Zwischenlage entfernen.

Remove gaskets.

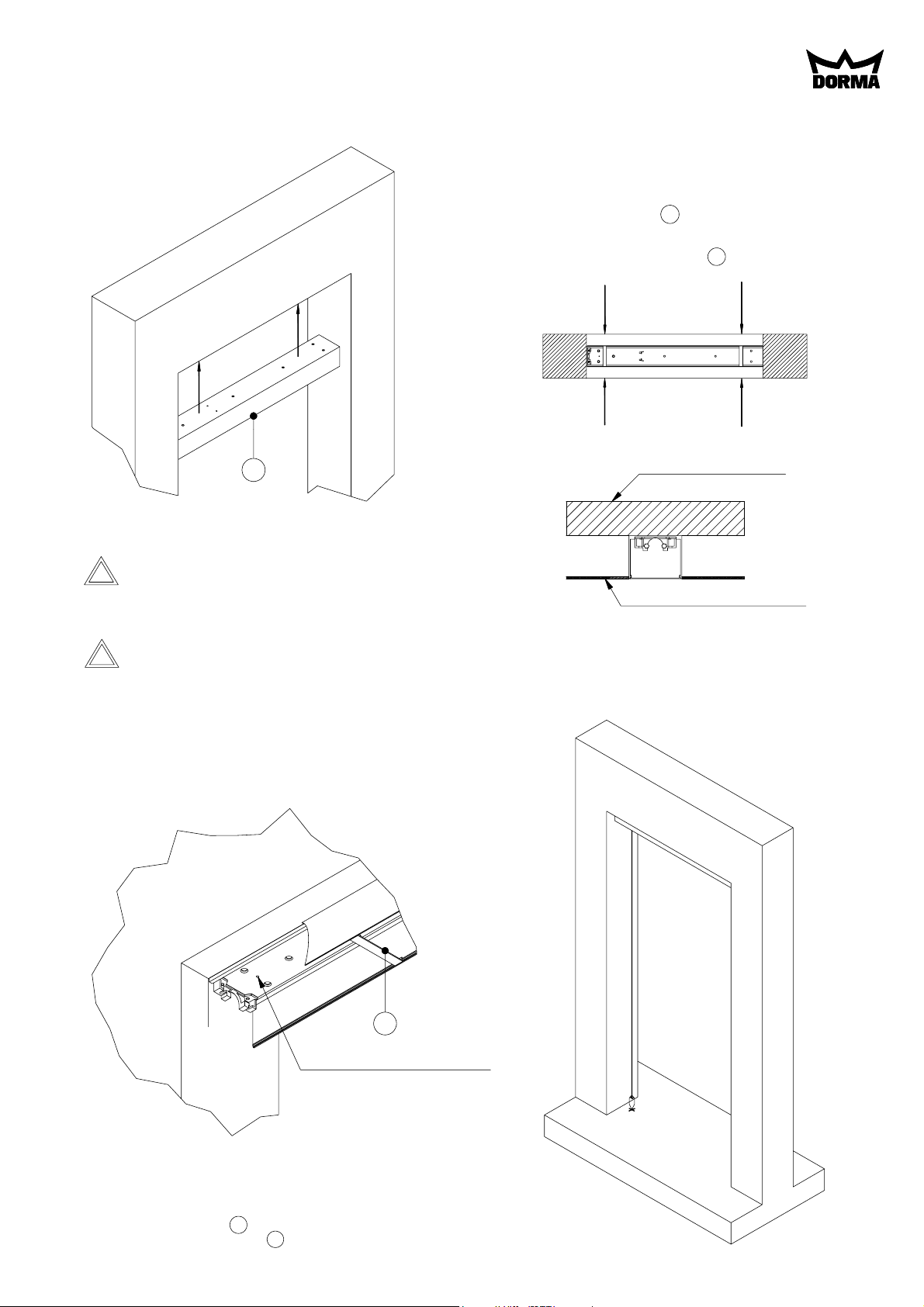

2. Montage des Schließerkastens:

2. Installation of the transom box:

Schrauben und Dübel zur Befestigung, sind nicht im Lieferumfang enthalten!

Geeignete, auf den Untergrund abgestimmte Ankersysteme verwenden z.B.

Schrauben DIN 912 M8x... oder DIN 7996 6x...

Voraussetzung für die Montage des Schließerkastens ist eine ausgerichtete

und tragfähige Unterkonstruktion bzw. Wand mit einer max. Toleranz von

2mm pro Meter.

Screws and plugs for connection are not part of delivery!

Please use suitable anchorsystems according to foundation e.g.

screws DIN 912 M8x... or DIN 7996 6x...

Pre−condition for the assembly of transom box is an aligned and

load−carrying substructure and/or wall with a max. tolerance

of 2mm per meter.

2.1

2.2

2.2 Drehpunkt aus Schließerkasten übernehmen und runterloten.

2.2 Transfer pivot point from transom box perpendicular to the floor.

2.3 Abstandshalter 10 demontieren.

2.3 Dismount spacer bars 10 .

Abstandshalter 10 bei flächenbündiger

Deckenanbindung.

Reinforcing spacer bars 10 to be used

when transom box is flush with ceilling.

Beispiel / Example

2.3

Seite / Page 5 /11 DORMA−Glas

06/07

Stand / Issue

2.2 Lotpunkt / perpendicular point

Rohdecke / rough ceilling

Gipsdecke / plasterboard ceilling

3. Montage Lagertopf im Boden:

3. Installation of casing into floor:

3.1 Bohrung ø126 für Lagertopf im Boden einbringen.

Hammerbohrkrone, Fa. HILTI (TE−Y−BK125/430)

Art.−Nr.: 00307066 (HILTI)

3.1 Setting of bottom hole (ø126) for casing.

hammer core bit, company HILTI (TE−Y−BK 125/430)

Art.−No.: 00307066 (HILTI)

Der Untergrund muss tragfähig sein.

Geeignete, auf den Untergrund abgestimmte Ankersysteme verwenden!

The foundation must be load−carrying.

Please use suitable achorsystems according to foundation!

4. Montage des oberen Beschlags:

4. Installation of the top fitting:

3.3

3.2

4.2

4.1

4.2

3.1

5 mm

nur lösen / only release

4.1

3.2

Vormontiert für 10mm Glasdicke!

Bitte Hinweis auf Seite 4 beachten!

Preassembled for 10mm glass thickness!

Please pay attention to note on page 4.

Seite / Page 6 /11 DORMA−Glas

06/07

Stand / Issue

ø126, 64mm tief

ø126, 64mm deep

Befestigungslöcher

Attachment holes

5 mm

15 Nm

4.3

3.2

4. Montage des oberen Beschlags:

4. Installation of the top fitting:

5. Montage des unteren Beschlags:

5. Installation of the bottom fitting:

6 mm

Schrauben lösen

unscrew

4.4

3.3

4.5

3.4

5 mm

nur lösen / only release

5.1

2.2

5 mm

15 Nm

5.3

2.2

2.1

5.2

Seite / Page 7 /11 DORMA−Glas

06/07

Stand / Issue

6. Montage der Drehtür:

6. Installation of pivoting door:

6.1

7.1 7.2

7.2 Rahmentürschließer einführen.

7.2 Insert the transom door closer as shown.

Lappen zum Schutz über die Glaskante legen! Bauseits.

Protect glass using cloths! On site.

Seite / Page 8 /11 DORMA−Glas

06/07

Stand / Issue

6.2

6.3

7. Montage des Rahmentürschließers:

7. Installation of the transom door closer:

7.1 Tür an RTS−Kasten lehnen.

7.1 Lean the door against the transom box.

Scheibe auf 8mm Klötze aufstellen.

Position glass onto 8mm blocks.

DETAIL X DETAIL Y

7. Montage des Rahmentürschließers:

7. Installation of the transom door closer:

8. Montage der Drehtür:

8. Installation of the pivoting door:

Sicht: unter den Sturz!

View: under the lintel!

DETAIL X DETAIL Y

8.1 Tür einschwenken.

8.1 Align the door.

6 mm

15 Nm

3.4 3.3

8.2 8.3

± 1,2°

Seite / Page 9 /11 DORMA−Glas

06/07

Stand / Issue

7.3 Schrauben fixieren

7.3 Fix screws

7.3 Schrauben fixieren

7.3 Fix screws

DETAIL X

DETAIL Y

3D Verstellung / 3D adjustment

Sicht von oben auf Lagertopf

View from above onto casing

± 3

± 2,5

Verstellung der Höhe und Neigung!

Adjustment of the height and inclination.

Verstellung der Lage.

Adjustment of position.

9. Drehtüranlage justieren:

9. Adjustment of pivoting door system:

10. Endmontage der Beschläge:

10. Final assembly of the fittings:

DETAIL X

DETAIL Y

10.1

10.2

4 mm

10.1

10.2

4 mm

Seite / Page 10 /11 DORMA−Glas

06/07

Stand / Issue
