Dell PowerEdge C1100 Technical manual

Dell™ PowerEdge™ C1100—

Information Update

Support for 6 Gb/s SAS Interface

Your system supports 6 Gb/s SAS expander board for 2.5" hard drives and

6 Gb/s SAS backplane for 3.5" hard drives. 6 Gb/s SAS is based on the SAS–2

specifications and extends the data-transfer rates from previous 3 Gb/s to 6 Gb/s.

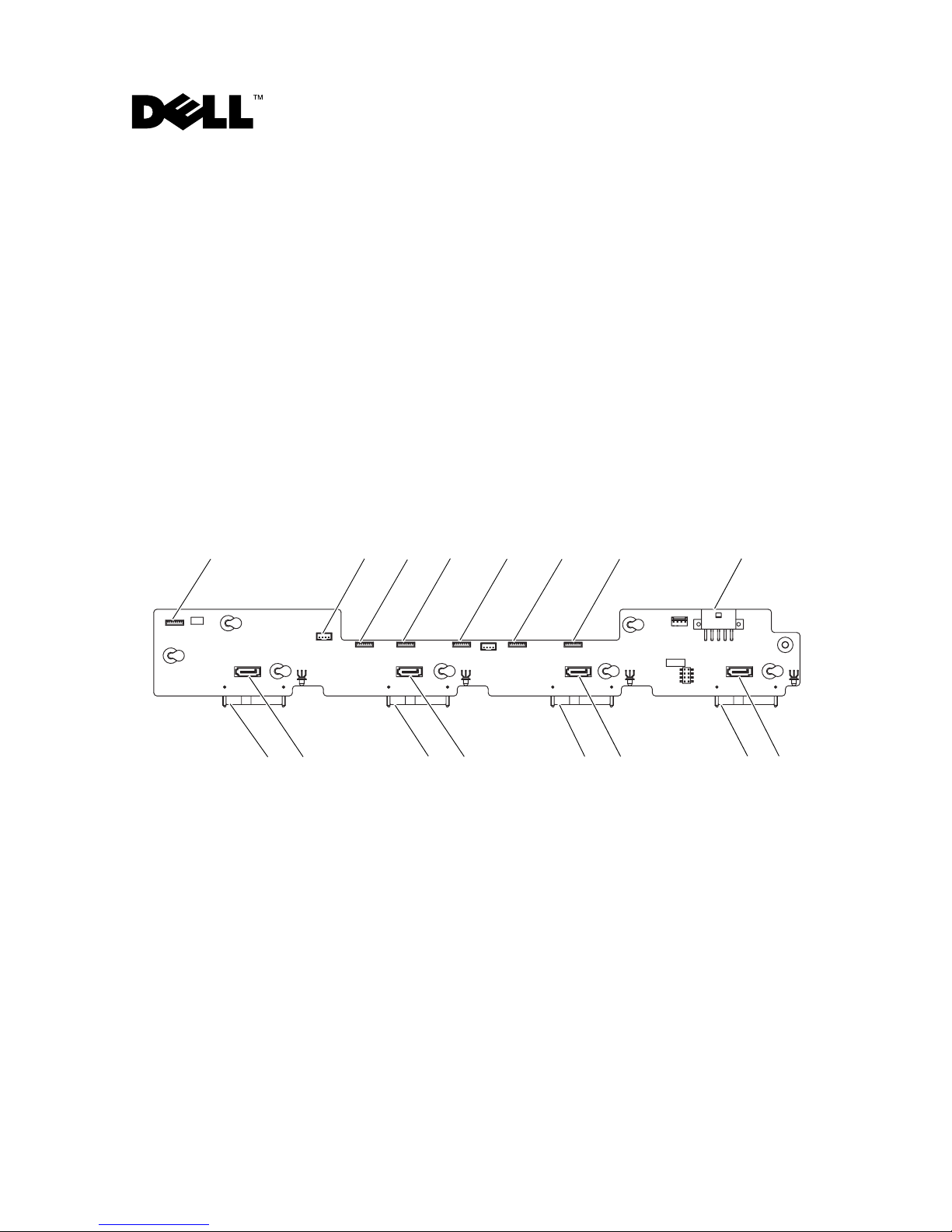

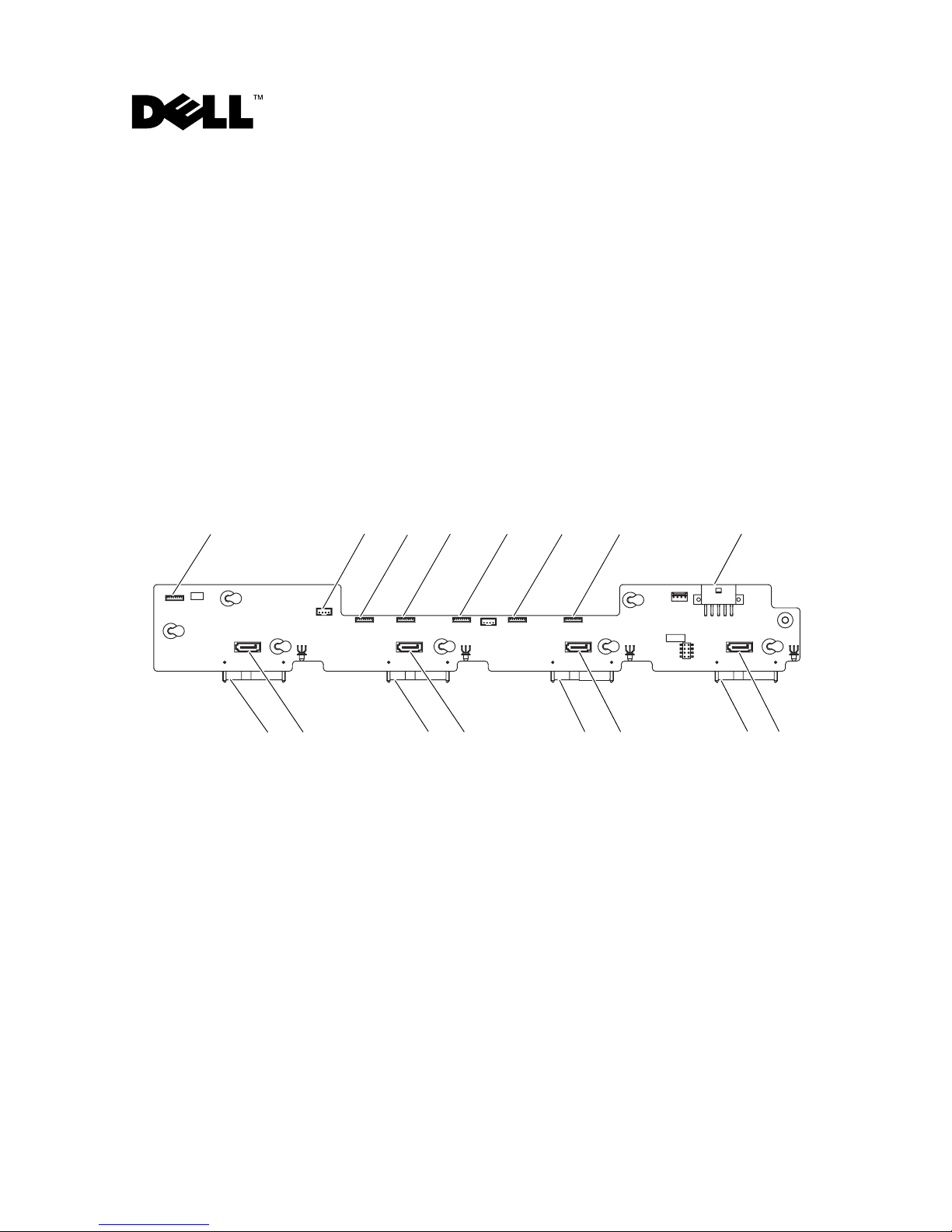

3.5" Hard-Drive Systems Backplane

1 8-pin fan connector 6 2 SGPIO signal cable

3 8-pin fan connector 5 4 8-pin fan connector 4

5 8-pin fan connector 3 6 8-pin fan connector 2

7 8-pin fan connector 1 8 power connector

9 SATA 3 connector 10 hard-drive 4 connector

11 SATA 2 connector 12 hard-drive 3 connector

13 SATA 1 connector 14 hard-drive 2 connector

15 SATA 0 connector 16 hard-drive 1 connector

16 15 14 13 12 11 10 9

134 567

February 2010

Support for IPv6

Your system supports the following IPv6 features on the Dell management port:

• Stateless address auto configuration of link local address

• IPv6 stateless auto configuration

• Enabling or disabling IPv6 address through Web and BIOS setup

• Accessing Web through IPv6 URL

• Support for Ping6

• Support for IPv6 SNMP Trap packet

• Using vKVM/vMedia in IPv6 stack

• Concurrent interoperability with DHCP and DHCPv6 Servers and Clients

• Interoperability with IPv6/IPv4 compatible DNS Server

• Unloading or disabling IPv6 without resetting or rebooting the system

• Auto-configuration without rebooting or resetting the firmware

____________________

Information in this document is subject to change without notice.

Reproduction of these materials in any manner whatsoever without the written permission of Dell Inc.

is strictly forbidden.

Trademarks used in this text: Dell, the DELL logo, and PowerEdge are trademarks of Dell Inc.

Other trademarks and trade names may be used in this document to refer to either the entities claiming

the marks and names or their products. Dell Inc. disclaims any proprietary interest in trademarks and

trade names other than its own.

Dell™ PowerEdge™ C1100—

信息更新

支持 6 Gb/s SAS 接口

您的系统支持 6 Gb/s SAS 扩展板（用于 2.5 英寸硬盘驱动器）和 6 Gb/s SAS

背板（用于 3.5 英寸硬盘驱动器）。 6 Gb/s SAS 基于 SAS –2 规范，数据传

速率从以前的 3 Gb/s 提升到 6 Gb/s。

3.5 英寸硬盘驱动器系统背板

18 针风扇连接器 6 2SGPIO 信号电缆

38 针风扇连接器 5 48 针风扇连接器 4

58 针风扇连接器 3 68 针风扇连接器 2

78 针风扇连接器 1 8电源连接器

9SATA 3 连接器 10 硬盘驱动器 4 连接器

11 SATA 2 连接器 12 硬盘驱动器 3 连接器

13 SATA 1 连接器 14 硬盘驱动器 2 连接器

15 SATA 0 连接器 16 硬盘驱动器 1 连接器

16 15 14 13 12 11 10 9

134 567

2010 年2 月

支持 IPv6

您的系统支持 Dell 管理端口上的以下 IPv6 功能：

•

链路本地地址的无状态地址自动配置

• I P v 6

无状态自动配置

•

通过

Web

和

BIOS

设置启用或禁用

IPv6

地址

•

通过

IPv6 URL

访问

Web

•

支持

Ping6

•

支持

IPv6 SNMP

陷阱数据包

•

使用

IPv6

议栈中的

vKVM/vMedia

•

与

DHCP

和

DHCPv6

服务器及客户机的并发互操作性

•

与可兼容

IPv6/IPv4

的

DNS

服务器的互操作性

•

卸载或禁用

IPv6

而无需重置或重新启动系统

•

自动配置而无需重新启动或重置固件

____________________

本说明文件中的信息如有更改，恕不另行通知。

未经 Dell Inc. 书面许可，严禁以任何形式复制这些材料。

本文中使用的商标：Dell、DELL 标和 PowerEdge 是Dell Inc. 的注册商标；

本说明文件中述及的其它商标和产品名称是指拥有相应商标和产品名称的公司或其制造的产品。

Dell Inc. 对其它公司的商标和产品名称不拥有任何所有权。

Dell™ PowerEdge™ C1100—

Mise à jour des informations

Prise en charge de l'interface SAS 6 Gbit/s

Votre système prend en charge la carte du module d'extension SAS 6 Git/s

pour les disques durs de 2,5 pouces et le fond de panier SAS 6 Git/s pour

les disques durs de 3,5 pouces. La technologie SAS 6 Git/s est basée sur

les spécifications SAS–2 et permet d'utiliser des taux de transfert de données

supérieurs (6 Gbit/s contre 3 Gbit/s précédemment).

Fond de panier pour systèmes à disques durs de 3,5 pouces

1 Connecteur 6 du ventilateur à 8 broches 2 Câble de signal SGPIO

3 Connecteur 5 du ventilateur à 8 broches 4 Connecteur 4 du ventilateur à 8 broches

5 Connecteur 3 du ventilateur à 8 broches 6 Connecteur 2 du ventilateur à 8 broches

7 Connecteur 1 du ventilateur à 8 broches 8 Connecteur d'alimentation

9 Connecteur SATA 3 10 Connecteur du disque dur 4

11 Connecteur SATA 2 12 Connecteur du disque dur 3

13 Connecteur SATA 1 14 Connecteur du disque dur 2

15 Connecteur SATA 0 16 Connecteur du disque dur 1

16 15 14 13 12 11 10 9

134 567

Février 2010

Prise en charge de IPv6

Votre système prend en charge les fonctionnalités IPv6 suivantes sur le port

de gestion Dell :

• Configuration automatique sans état de l'adresse locale du lien

• Configuration automatique sans état IPv6

• Activation ou désactivation de l'adresse IPv6 par le biais de la configuration

BIOS et Web

• Accès au Web par le biais de l'URL IPv6

• Prise en charge de Ping6

• Prise en charge pour le paquet d'interruption SNMP IPv6

• Utilisation de vKVM/vMedia dans la pile IPv6

• Compatibilité simultanée avec les clients et serveurs DHCP et DHCPv6

• Compatibilité avec le serveur DNS compatible IPv6/IPv4

• Déchargement ou désactivation de IPv6 sans réinitialisation

ou redémarrage du système

• Configuration automatique sans réinitialisation ou redémarrage

du micrologiciel

____________________

Les informations contenues dans ce document sont sujettes à modification sans préavis.

La reproduction de ce document, de quelque manière que ce soit, sans l'autorisation écrite de Dell Inc.

est strictement interdite.

Marques mentionnées dans ce document : Dell, le logo DELL et PowerEdge sont des marques de Dell Inc.

D'autres marques commerciales et noms de marque peuvent être utilisés dans ce document pour faire

référence aux entités se réclamant de ces marques et de ces noms ou de leurs produits. Dell Inc. dénie

tout intérêt propriétaire vis-à-vis des marques commerciales et des noms de marque autres que les siens.

Dell™ PowerEdge™ C1100 –

Informationsaktualisierung

Unterstützung für SAS-Schnittstelle mit 6 Gbit/s

Das System unterstützt eine SAS-Erweiterungsplatine mit 6 Gbit/s für 2,5-Zoll-

Festplatten und eine SAS-Rückwandplatine mit 6 Gbit/s für 3,5-Zoll-Festplatten.

SAS mit 6 Gbit/s basiert auf den SAS-2-Spezifikationen und erhöht die

Datenübertragungsraten von zuvor 3 Gbit/s auf 6 Gbit/s.

Rückwandplatine bei Systemen mit 3,5-Zoll-Festplatten

1 Lüfteranschluss 6 (8-polig) 2 SGPIO-Signalkabel

3 Lüfteranschluss 5 (8-polig) 4 Lüfteranschluss 4 (8-polig)

5 Lüfteranschluss 3 (8-polig) 6 Lüfteranschluss 2 (8-polig)

7 Lüfteranschluss 1 (8-polig) 8 Stromversorgungsanschluss

9 SATA 3-Anschluss 10 Anschluss für Festplatte 4

11 SATA 2-Anschluss 12 Anschluss für Festplatte 3

13 SATA 1-Anschluss 14 Anschluss für Festplatte 2

15 SATA 0-Anschluss 16 Anschluss für Festplatte 1

16 15 14 13 12 11 10 9

134 567

Februar 2010

IPv6-Unterstützung

Das System unterstützt die folgenden IPv6-Merkmale an der Dell-Verwaltungs-

schnittstelle:

• Zustandslose automatische Adresskonfiguration von verknüpften

lokalen Adressen

• Zustandslose automatische IPv6-Konfiguration (Stateless Auto

Configuration)

• Aktivieren oder Deaktivieren von IPv6-Adressierung über Web-

und BIOS-Einrichtung

• Web-Zugriff über IPv6-URLs

• Unterstützung für Ping6

• Unterstützung für IPv6-SNMP-Trap-Paket

• Verwenden von vKVM/vMedia im IPv6-Stack

• Gleichzeitige Interoperabilität von DHCP- und DHCPv6-Servern

und -Clients

• Interoperabilität mit IPv6/IPv4-kompatiblem DNS-Server

• Entladen oder Deaktivieren von IPv6 ohne Zurücksetzen oder Neustarten

des Systems

• Automatische Konfiguration ohne Neustarten oder Zurücksetzen

der Firmware

____________________

Irrtümer und technische Änderungen vorbehalten.

Die Vervielfältigung oder Wiedergabe dieser Materialien in jeglicher Weise ohne vorherige schriftliche

Genehmigung von Dell Inc. ist strengstens untersagt.

In diesem Text verwendete Marken: Dell, das DELL Logo und PowerEdge sind Marken von Dell Inc.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum

der entsprechenden Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Marken und

Handelsbezeichnungen mit Ausnahme der eigenen.

Dell™ PowerEdge™ C1100— アップ

デート情報

6 Gb/s SAS インタフェースのサポート

お使いのシステムでは、2.5 インチハードドライブ用の 6 Gb/s SAS エクス

パンダボードと 3.5 インチハードドライブ用の 6 Gb/s SAS バックプレーン

がポートされています。6 Gb/s SAS はSAS 2 の仕様に基づいており、

データ転送レートを以前の 3 Gb/s から 6 Gb/s にアップグレードします。

3.5 インチハードドライブシステムのバックプレーン

18 ピンファンコネクタ 6 2SGPIO 信号ケーブル

38 ピンファンコネクタ 5 48 ピンファンコネクタ 4

58 ピンファンコネクタ 3 68 ピンファンコネクタ 2

78 ピンファンコネクタ 1 8電源コネクタ

9SATA 3 コネクタ 10 ハードドライブ 4 コネクタ

11 SATA 2 コネクタ 12 ハードドライブ 3 コネクタ

13 SATA 1 コネクタ 14 ハードドライブ 2 コネクタ

15 SATA 0 コネクタ 16 ハードドライブ 1 コネクタ

16 15 14 13 12 11 10 9

134 567

2010 年2 月

IPv6 のサポート

お使いのシステムは、Dell 管理ポートで以下の IPv6 機能をポートして

います。

•

リンクローカルアドレスのステートレスアドレス自動設定

•

IPv6

ステートレス自動設定

•

ウェブおよび

BIOS

セットアップ経由による

IPv6

アドレスの効

無効

の切り替え

•

IPv6 URL

経由でのウェブへのアクセス

•

Ping6

のサポート

•

IPv6 SNMP

トラップパケットのサポート

•

IPv6

スタックにおける

vKVM/vMedia

の使用

•

DHCP/DHCPv6

サーバーおよびクライアントとの同時相互運用性

•

IPv6/IPv4

互換

DNS

サーバーとの相互運用性

•

システムのリセットも再起動も行わずに

IPv6

をアンロードまたは無効

にする機能

•

ファームウェアのリセットも再起動も必要としない自動設定

____________________

本書の内容は予告なく変更されることがあります。

2010

すべての著作権は

Dell Inc.

にあります。

Dell Inc. の書面による許可のない複製は、いかなる形態においても厳重に禁じられています。

本書に使されている商標：Dell、DELL

ロゴ、および

PowerEdge

はDell Inc. の商標です。

商標または製品の権利を主張する事業体を表すためにその他の商標および社名が使されて

いることがあります。それらの商標や会社名は、一切 Dell Inc. に帰属するものではありま

せん。
