Delabie TEMPOFLUX 2 User manual

NT 762

Indice B

Purger soigneusement les canalisations

avant la pose et la mise en service du produit.

Thoroughly ﬂush the pipes to remove any impurities

before installing and commissioning the product.

Vor Montage und Inbetriebnahme des Produkts

die Anschlussleitungen regelkonform spülen.

Dokładnie wypłukać instalację

przed montażem i uruchomieniem produktu.

Spoel zorgvuldig de leidingen alvorens

tot installatie of ingebruikname van de kraan over te gaan.

TEMPOFLUX

TEMPOFLUX 2

Robinet temporisé pour WC à installer en traversée de cloison

Time ﬂow WC valve for cross wall installation

Selbstschluss-Druckspüler für WC für Hinterwandmontage

Zawór czasowy do WC, do instalacji zaściennej

Zelfsluitende toiletspoeler voor installatie door de muur

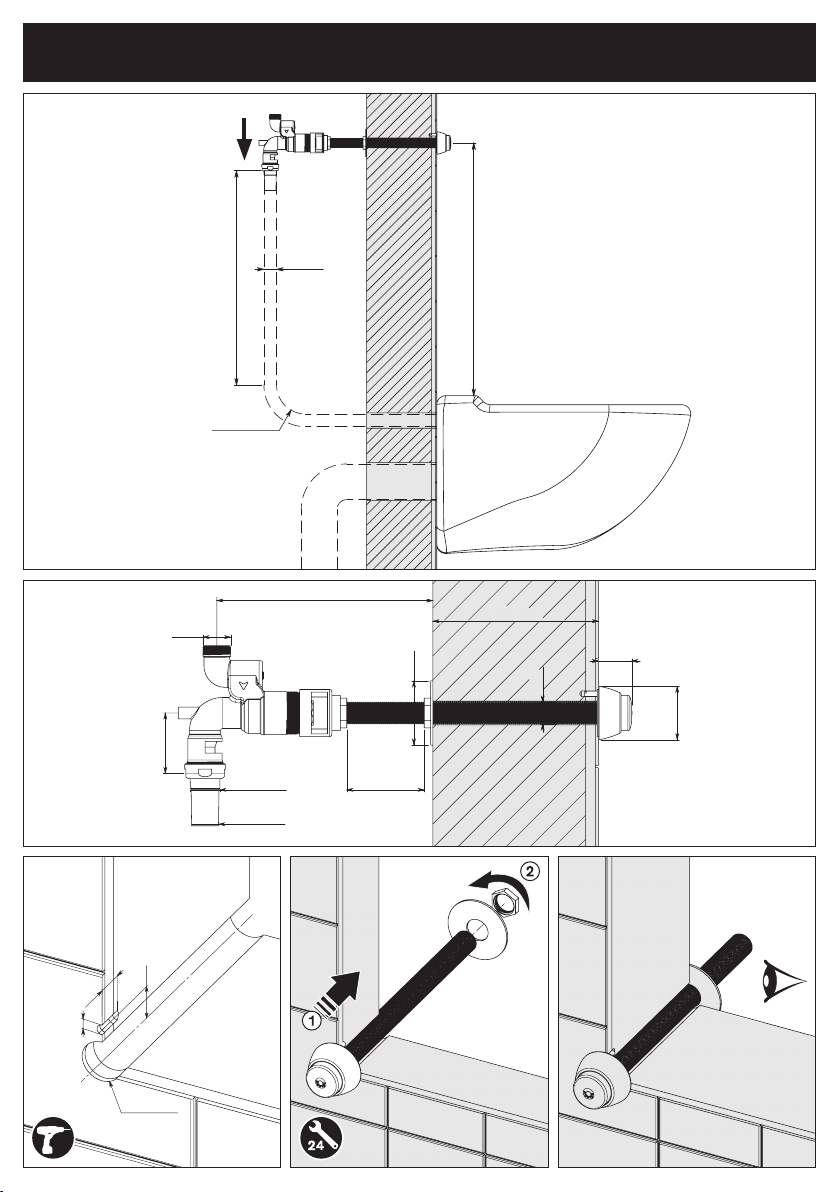

761150 / 761200 / 761700

R64 min

400 min

500

200 max

20 min

145 min

3/4"

25 min

26 min

Ø 6

Ø 21-22

A B C

50 min

3/4"

H I

1-2 mm

500

Ø32

400 mini

R64 mini

140 max

Ø70

Ø21

30 min

200 min

3/4"

26 max

25 min

140 max

Ø 25

A B C

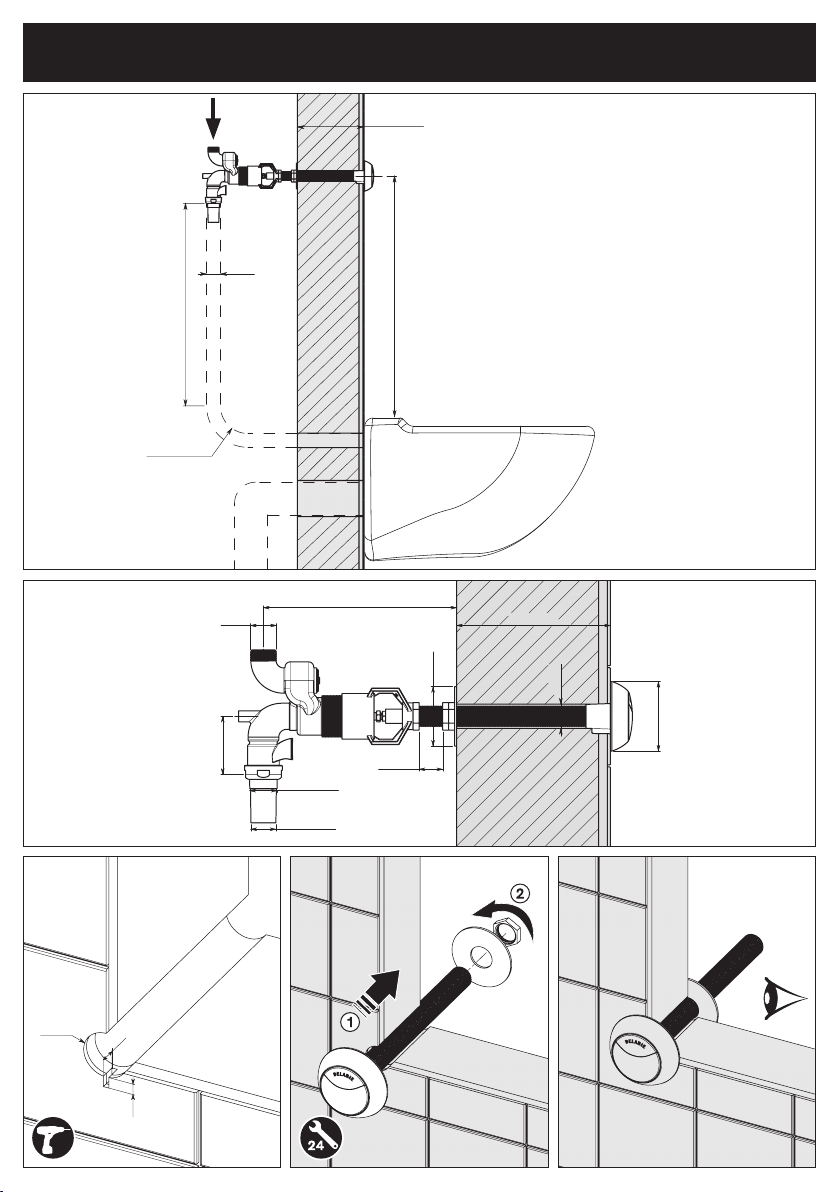

762150

60 min

X-10

G H

AA AB

3/4"

K L

Service Après-Vente :

Tél.: + 33 (0)3 22 60 22 74 - e-mail : sav@delabie.fr

Notice disponible sur : www.delabie.fr

FONCTIONNEMENT

• Ouverture par pression sur le bouton-poussoir.

• Fermeture automatique temporisée à ~7 secondes.

INSTALLATION

• Lors de la pose d’un robinet en ligne, respecter le sens de circulation de l’eau.

• Actionner plusieurs fois le robinet pour stabilisation définitive de la temporisation.

RAPPEL

• Nos robinetteries doivent être installées par des installateurs professionnels en respectant

les réglementations en vigueur, les prescriptions des bureaux d’études fluides et les règles de l’art.

• Respecter le diamètre des tuyauteries permet d’éviter les coups de bélier ou pertes de pression/débit

(voir le tableau de calcul du catalogue et en ligne surwww.delabie.fr).

• Protéger l’installation avec des filtres, antibéliers ou réducteurs de pression diminue la fréquence d’entretien

(pression conseillée 1 à 5 bar).

• Poser des vannes d’arrêt à proximité des robinets facilite l’intervention d’entretien.

• Les canalisations, filtres, clapets antiretour, robinets d’arrêt, de puisage, cartouche et tout appareil sanitaire

doivent être vérifiés au moins une fois par an et aussi souvent que nécessaire.

MAINTENANCE

Des impuretés provenant des canalisations peuvent provoquer des dysfonctionnements :

• Temporisation trop longue ou écoulement continu : nettoyer l’intérieur de la chemise avec un chiffon sec

et la rainure de temporisation avec une pointe non métallique.

• Goutte à goutte ou filet d’eau : nettoyer le siège du corps du robinet et vérifier/nettoyer le joint de siège,

remplacer la cartouche si elle est endommagée.

• Fuite sous le bouton poussoir : remplacer la cartouche.

• Refoulement d’eau au niveau de la prise antisiphonique : vérifier que le tube ne soit pas en butée sur

la céramique et que son coude ait un rayon proche de 50 mm.

• Absence de chasse d’eau : pression dynamique trop faible, canalisation sous dimensionnée, ou coude

de chasse à 90°.

Attention : ne jamais graisser l’intérieur du mécanisme.

ENTRETIEN & NETTOYAGE

• Nettoyage du chrome et de l’Inox : ne jamais utiliser d’abrasifs ou tout autre produit à base de chlore

ou d’acide. Nettoyer à l’eau légèrement savonneuse avec un chiffon ou une éponge.

• Mise hors gel : purger les canalisations et actionner plusieurs fois la robinetterie pour la vider de son contenu d’eau.

En cas d’exposition prolongée au gel, nous recommandons de démonter les mécanismes et de les stocker à l’abri.

After Sales Care Support:

For the UK market only: Tel. 01491 821 821 - email: [email protected]

The installation guide is available on: www.delabie.co.uk

For all other markets: Tel. +33 (0)3 22 60 22 74 - email: [email protected]

The installation guide is available on: www.delabie.com

OPERATION

• Press the push-button to operate.

• Automatic timed shut-off after ~7 seconds.

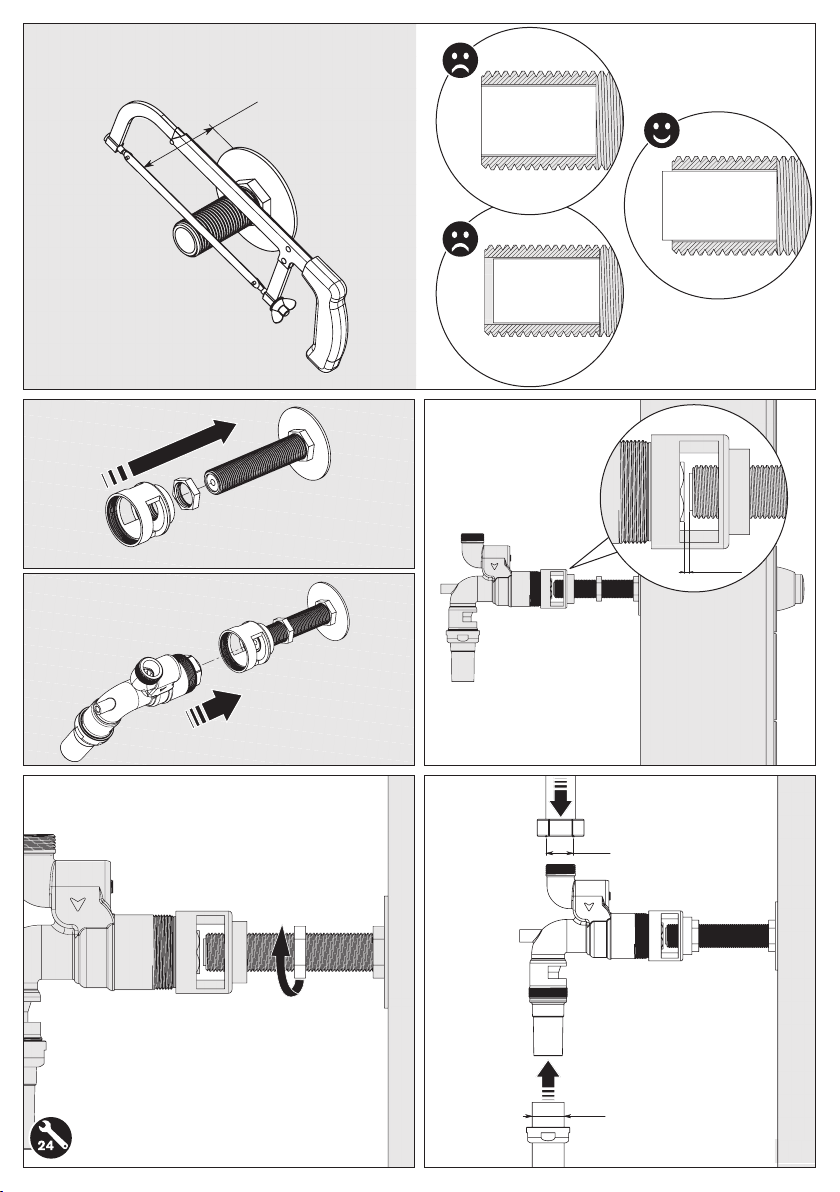

INSTALLATION

• When installing in-line valves, always respect the direction of the water flow.

• Activate the valve several times to stabilise timing.

REMEMBER

• Our mixers must be installed by professional installers in accordance with current regulations

and recommendations in your country, and the specifications of the fluid engineer.

• Sizing the pipes correctly will avoid problems of flow rate, pressure loss and water hammer

(see calculation table in our brochure and online at www.delabie.com).

• Protect the installation with filters, water hammer absorbers and pressure reducers to reduce

the frequency of maintenance (recommended pressure from 1 to 5 bar maximum).

• Install stopcocks close to the mixer to facilitate maintenance.

• The pipework, filters, non-return valves, stopcocks, bib taps, cartridge and all sanitary fittings should be checked

at least once a year, and more frequently if necessary.

MAINTENANCE

Foreign bodies in the system may cause the valve to malfunction:

• Time flow too long or continuous flushing: Clean the interior of the delay case with a dry cloth,

and the calibrated groove with a non-metallic point.

• Dripping or a constant trickle: Clean the seat washer in the valve body, and check/clean the seat joint

and replace the cartridge if damaged.

• Leak under the push button: Replace the cartridge.

• Water discharge from the vacuum breaker: Check flush tube is not fully inserted up to the WC pan

and check flush tube radius is at 50mm.

• No flush: Dynamic pressure is too weak, pipe work sizing is incorrect, or flush tube curve is 90°.

Note: do not grease inside the mechanism.

MAINTENANCE & CLEANING

• Cleaning chrome and stainless steel: do not use abrasive, chlorine or any other acid-based cleaning products.

Clean with mild soapy water using a cloth or a sponge.

• Frost protection: drain the pipes and operate the mixer several times to drain any remaining water.

In the event of prolonged exposure to frost, we recommend taking the mechanisms apart and storing them indoors.

Technischer Kundendienst:

Tel.: +49 (0) 231 - 49 66 34 - 12 - EMail: [email protected]

Anleitung verfügbar unter: www.delabie.de

FUNKTIONSWEISE

• Öffnung durch Druck auf die Bedienkappe.

• Automatische Abschaltung nach ca. 7 Sek.

INSTALLATION

• Bei Durchgangsventilen Fließrichtung des Wassers berücksichtigen: Pfeilsymbol auf dem Armaturenkörper.

• Armatur zur endgültigen Stabilisierung der Laufzeit mehrmals betätigen.

HINWEIS

• Einbau und Inbetriebnahme unserer Armaturen muss von geschultem Fachpersonal

unter Berücksichtigung der allgemein anerkannten Regeln der Technik durchgeführt werden.

• Angemessene Leitungsquerschnitte verhindern Wasserschläge oder Druck- / Durchflussverluste.

• Die Absicherung der Installation mit Vorfiltern, Wasserschlag- oder Druckminderern reduziert

die Wartungshäufigkeit (empfohlener Betriebsdruck 1 bis 5 bar).

• Vorgelagerte Absperrventile erleichtern die Wartung.

• Rohrleitungen, Schutzfilter, Rückflussverhinderer, Vorabsperrungen, Auslaufventile, Kartusche und jede sanitäre

Einrichtung müssen so oft wie nötig (mindestens einmal jährlich) überprüft werden.

WARTUNG

Schmutzpartikel aus den Rohrleitungen können den ordnungsgemäßen Betrieb beeinträchtigen:

• Falsche Laufzeit oder Dauerbetrieb: Reinigen Sie die Innenseite der Hülse mit einem trockenen, weichen Tuch

sowie die kalibrierte Nut mit einem spitzen, nicht-metallischen Gegenstand.

• Tropfen oder Rinnsal: Sitz des Ventilkörpers reinigen und die ORinge überprüfen/reinigen, Kartusche bei

Beschädigung ersetzen.

• Tropfen unterhalb des Bedienelements: Kartusche ersetzen.

• Wasseraustritt am Spülrohrunterbrecher: Überprüfen Sie, dass das Rohr richtig am Keramikelement

angebracht ist und sein Zulaufbogen einen Radius von etwa 50 mm aufweist.

• Keine Spülung: Mögliche Ursachen: Zu wenig Druck, Leitungssystem zu klein oder Zulaufbogen Radius bei 90°.

Achtung: Mechanismus innen niemals fetten.

INSTANDHALTUNG & REINIGUNG

• Reinigung der Chrom- und Edelstahlteile: niemals scheuernde, chlor- oder säurehaltige Produkte

verwenden. Mit milder Seifenlauge und einem weichen Tuch oder Schwamm reinigen.

• Frostschutz: Rohrleitungen absperren und Armatur zur Entleerung mehrmals betätigen. Ist der Mechanismus

längerem Frost ausgesetzt, empfiehlt sich die Demontage und Einlagerung empfindlicher Bauteile.

Serwis posprzedażowy i Pomoc techniczna:

Tel.: +48 22 789 40 52 - e-mail: serwis.techniczn[email protected]

Ulotka jest dostępna na stronie: www.delabie.pl

FUNKCJONOWANIE

• Otwarcie wypływu przez naciśnięcie na przycisk.

• Automatyczne zamknięcie czasowe ~7 sekund.

INSTALACJA

• Podczas instalacji zaworu w linii należy przestrzegać kierunku przepływu wody.

• Wielokrotnie uruchomić zawór w celu stabilizacji czasu wypływu.

UWAGA

• Nasza armatura musi być instalowana przez profesjonalnych instalatorów, przestrzegając

obowiązującego prawa, zapisów biur projektowych i dobrych praktyk.

• Przestrzeganie średnicy rur pozwala uniknąć uderzeń hydraulicznych lub straty ciśnienia/wielkości wypływu

(tabele z obliczeniami w katalogu i na stronie internetowej www.delabie.pl).

• Ochrona instalacji filtrami, amortyzatorami uderzeń hydraulicznych lub reduktorami ciśnienia, zmniejsza

częstotliwość konserwacji (Zalecane ciśnienie: 1 do 5 barów).

• Instalacja zaworów odcinających w pobliżu armatury ułatwia konserwację.

• Instalacja, filtry, zawory zwrotne, zawory odcinające i czerpalne, głowice oraz każde urządzenie sanitarne muszą

być sprawdzane tyle razy ile jest to konieczne, jednak nie mniej niż raz w roku.

KONSERWACJA

Zanieczyszczenia pochodzące z instalacji mogą powodować niesprawność mechanizmu:

• Zmieniony czas wypływu lub ciągły wypływ: Przeczyścić wnętrze cylindra za pomocą suchej szmatki

i kalibrowany rowek za pomocą niemetalowego ostrza.

• Kapanie lub cieknięcie: Wyczyścić siedzisko w korpusie zaworu i sprawdzić/wyczyścić uszczelkę ORing lub

wymienić głowicę jeśli jest uszkodzona.

• Wyciek pod przyciskiem: Wymienić głowicę.

• Powrót wody do zaworu antyskażeniowego: Sprawdzić, czy rura nie jest zbyt mocno osadzona w misce

ustępowej i czy kolanko ma promień bliski 50 mm.

• Brak spłukiwania: Ciśnienie dynamiczne jest zbyt słabe, źle zwymiarowane rury lub kąt kolanka 90°.

Uwaga: nigdy nie smarować (smarem) wnętrza mechanizmu.

OBSŁUGA I CZYSZCZENIE

• Czyszczenie chromu i stali nierdzewnej: nie należy używać środków żrących, na bazie chloru lub kwasu.

Czyszczenie wodą z mydłem, za pomocą miękkiej szmatki lub gąbki.

• Ochrona przed mrozem: opróżnić instalację, wielokrotnie uruchomić celem ewakuacji wody.

W przypadku długotrwałego narażenia mechanizmów na mróz zalecamy ich demontaż i przechowywanie

w temperaturze pokojowej.

Znak budowlany B
