Dallmer 32 PRIMUS E 12 User manual
Floor drain type 32 PRIMUS E 12, DN 50, 120 x 120 mm
Avaloir de sol 32 PRIMUS E 12, DN 50, 120 x 120 mm
Vloerafvoer 32 PRIMUS E 12, DN 50, 120 x 120 mm
Sumidero 32 PRIMUS E 12, DN 50, 120 x 120 mm
Sumidouro 32 PRIMUS E 12, DN 50, 120 x 120 mm
Wpust podłogowy PRIMUS E 12, DN 50, 120 x 120 mm
EN
PL
PT
ES
FR
NL
4 001636 420336
Bodenablauf 32 PRIMUS E 12, DN 50, 120 x 120 mm
Made in Germany
420336
Art.Nr. / item no.
1
Dallmer GmbH + Co. KG
Wiebelsheidestraße 25
59757 Arnsberg, Germany
T +49 2932 9616-0
F +49 2932 9616-222
info@dallmer.de · www.dallmer.de
Ø230
120
136
15°
300
14-105,5
48
78
50
DN50
DN40
Ablaufleistung: 0,5 l/s
Flow rate / Débit d’écoulement / Afvoercapaciteit /
Capacidad de evacuación / Capacidade de evacuação / Wydajność przepływu
DE
GB
FR
NL
ES
PT
PL
Bei Abdichtungen: siehe Zubehör
If waterproofing is required: see accessories
Pour les joints : voir accessoires
Bij afdichtingen: zie toebehoren
En aislamientos: véase los accesorios
Nas vedações: ver os acessórios
W przypadku uszczelnień: patrz dostarczane wyposażenie
Ablaufstutzen nicht demontieren, sonst erlischt die Gewährleistung!
Do not remove the drain plug; otherwise, the warranty will be void!
Ne pas démonter la tubulure d'écoulement, sinon la garantie expire !
Demonteer de afvoerstomp niet, anders vervalt de garantie!
No desmonte la tubuladura de desagüe. De hacerlo, se anula la garantía.
Não desmontar os tubos de escoamento, do contrário a garantia é cancelada!
Nie demontować króćców odpływowych, w przeciwnym razie utrata gwarancji!

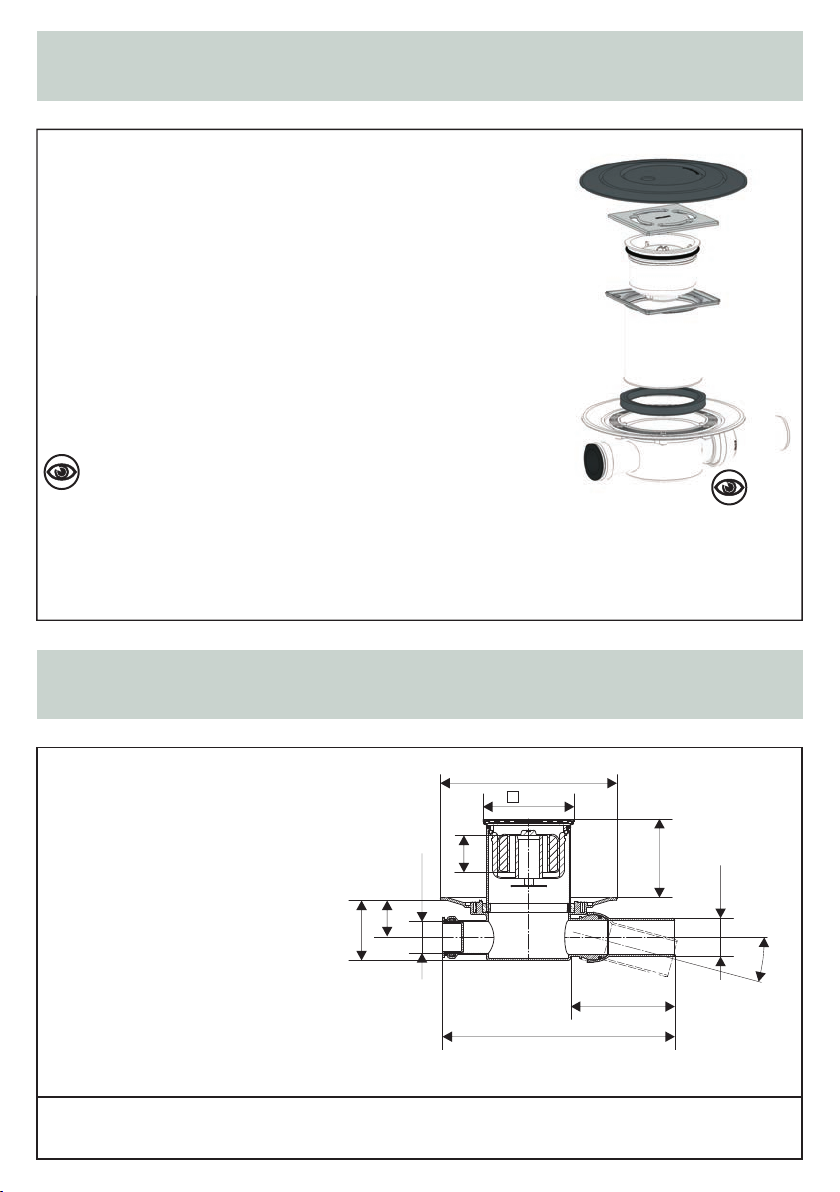

Inhalt der Lieferung
Delivery contents / Contenu de la livraison / Omvang van de levering /
Contenido de la entrega / Conteúdo da entrega / Zakres dostawy
Einbaumaße
Installation dimensions / Cotes de montage / Inbouwmaten /
Dimensiones de montaje / Dimensões de montagem / Wymiary montażowe
Bauschutzdeckel / Temporary blanking plate / Coiffe de protection / Beschermdeksel /
Tapa protectora de obra / Tampa protectora / Montażową pokrywą ochronną
Rost Primus 115 / Grate Primus 115 / Grille Primus 115 / Rooster Primus 115
Rejilla Primus 115 / Grelha Primus 115 / Ruszt Primus
Geruchverschluss Primus / Trap insert Primus / Siphon anti-odeur Primus / Stankafsluiter Primus /
Sifón Primus / Sifão anti-odor Primus / Syfon Primus
Aufsatzrahmen ECS 12 / Frame ECS 12 / Cadre de rehausse ECS 12 / Opzetkader ECS 12 /
Prolongador con marco ECS 12 / Prolongamento com marco ECS 12 /
Krócies nasadowy ECS 12
Aufsatzdichtung / Grate sealing / Joint de rehausse / Opzetstukafsluiting
Junta de prolongador / Vedante de prolongamento / Uszczelka nasadowa
Ablaufgehäuse / Floor drain body / Corps d’avaloir /
Afvoerkolk / Cazoleta sumidero / Caixa do sumidouro / Korpus wpustu
DE
GB
FR
NL
ES
PT
PL
Aussparungsmaß:
Recess size:
Dégagement:
Afmetingen uitsparing:
Medidas de la escotadura:
Espaço de montagem:
Otwór montażowy:
180 x 350 mm
180 x 350 mm
180 x 350 mm
180 x 350 mm
180 x 350 mm
180 x 350 mm
180 x 350 mm
3
1
2
DN50DN40
1
2

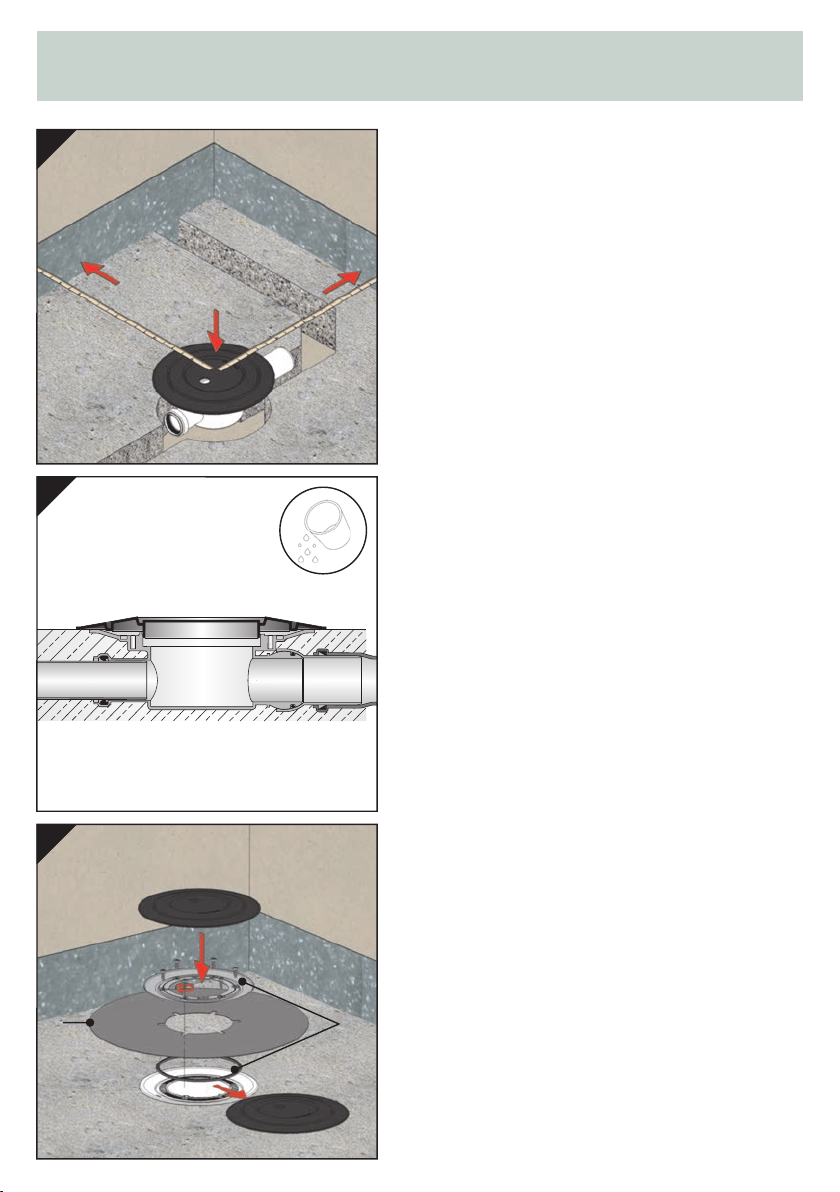

Einbau
Installation / Pose / Inbouw /
Montaje / Montagem / Montaż
1. Edelstahl-Flanschring S 10
Clamp ring S 10
Anneau de serrage en acier inox S 10
Roestvrij stalen flensring S 10
Anillo con brida de acero inoxidable S 10
Rebordo de fixação de aço inoxidável S10
Pierścień ze stali nierdzewnej S 10
839503
2. Anschluss-Manschette S 10 / Waterproofing collar S 10
Manchette de raccordement S 10 / Aansluitmanchet S 10
Membrana impermeabilizante S10
Membrana de impermeabilização S10
Mankiet do wpustów S 10
790316 PVC
790323 EPDM
Zubehör / Accessories / Accessoire / Toebehoren /
Accesorio / Acessório / Wyposażenie
Test
7
2%
2%
5
6
4

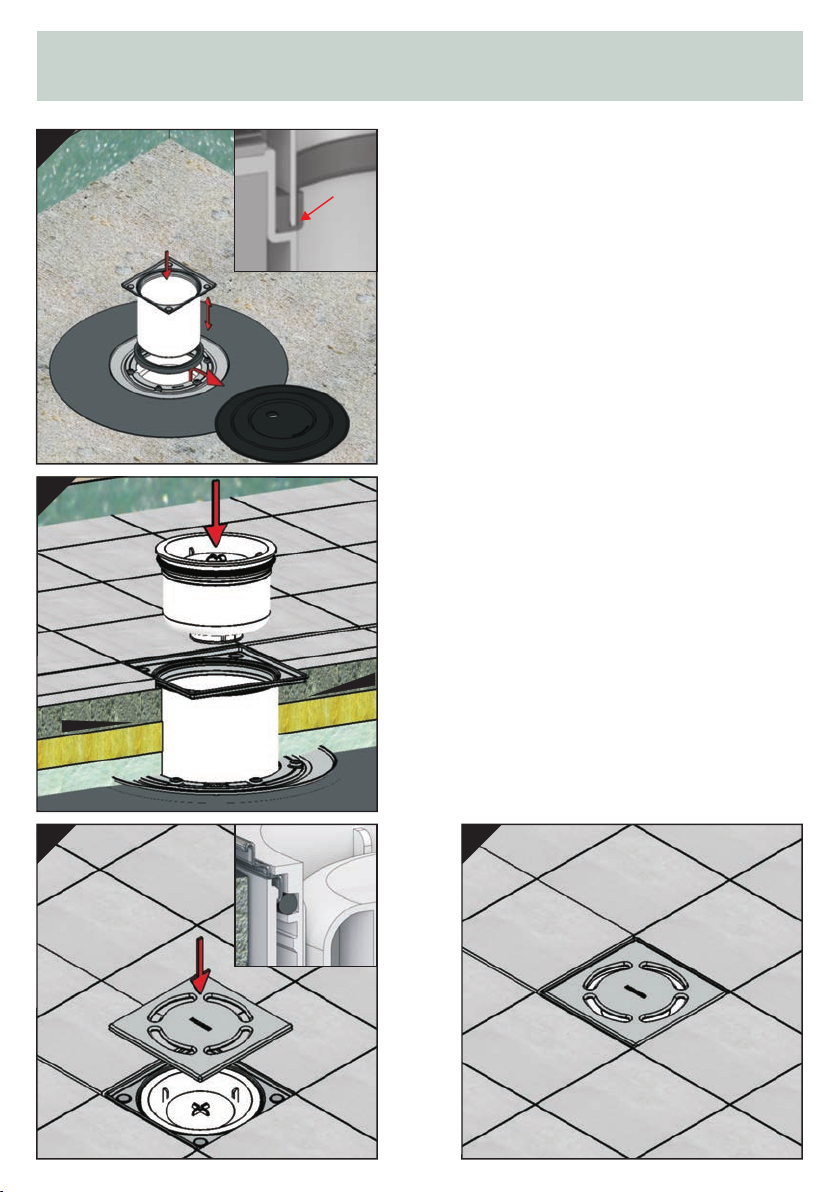

Kürzen, falls erforderlich!
Verlängern mit handelsüblichem HT-Rohr DN 100.
Shorten, if necessary!
Extendable with DN 100 plastic pipe.
Raccourcir, si nécessaire
Allongeable au moyen d’un tuyau HT DN 100.
Kort zo nodig de stomp in.
Verlengbaar met HT-buis DN 100.
Recorte si es necesario.
Prolongable con tubo de alta temperatura HT en DN 100.
Diminuir, se necessário!
Prolongável com tubo de plástico DN 100.
W razie potrzeby skrócić.
Przedłużenie za pomocą dostępnej na rynku rury
HT DN 100.
Geruchverschluss auf richtigen Sitz kontrollieren.
Check the odour trap for correct fit.
Vérifier que le siphon est bien en place.
Inspecteer of de stankafsluiter goed is geplaatst.
Revise que el sifón inodoro esté bien colocado.
Verificar se o fecho contra odores está firme.
Kontrolować prawidłowe położenie zamknięcia
antyzapachowego.
Estrich mit Gefälle zum Ablauf verlegen.
Install the floor with a downward slope to the drain.
Installer la chape avec une pente vers l'orifice
d'évacuation.
Breng de afstrijkvloer aan met afschot naar de afvoer.
Tienda el solado inclinado hacia el desagüe.
Aplicar o betão com uma inclinação para o escoamento.
Wylewkę ze spadkiem kłaść w stronę odpływu.
DE
GB
FR
NL
ES
PT
PL
DE
GB
FR
NL
ES
PT
PL
DE
GB
FR
NL
ES
PT
PL
Einbau
Installation / Pose / Inbouw /
Montaje / Montagem / Montaż
mit Wasser / with water
avec eau / met water
con agua / com água
z wodą
ohne Wasser / without water
sans eau / zonder water
sin agua / sem água
bez wody

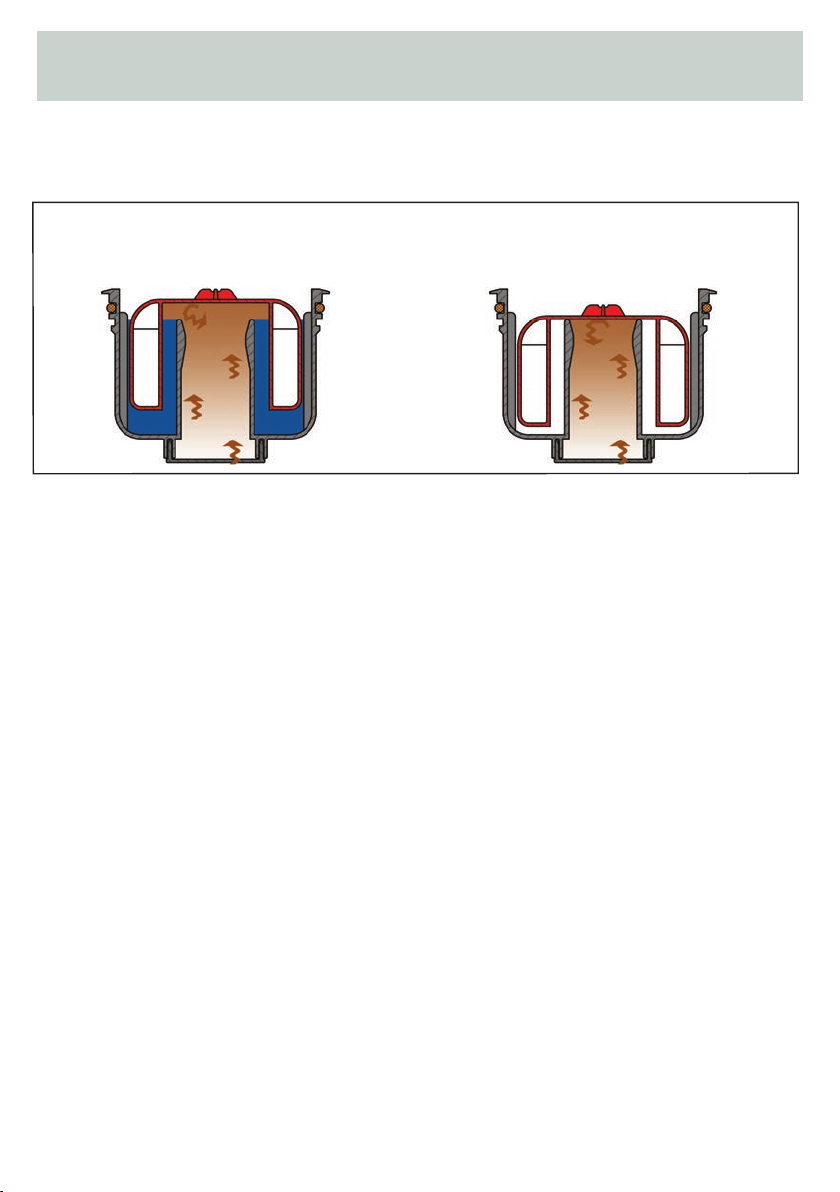

Funktionsweise Geruchverschluss Primus / Operating mode trap insert Primus /
Mode de fonctionnement siphon anti-odeur Primus / Bedrijfsmodus stankafsluiter Primus /
Modo de operación sifón Primus / Modo de funcionamento sifão anti-odor Primus / Operacja syfon Primus
Einbau
Installation / Pose / Inbouw /
Montaje / Montagem / Montaż
Hinweis: Für Folienabdichtungen nach DIN 18195 “Bauwerksabdichtungen”.
Note: For membrane waterporoofing conforming to DIN 18195 “Building waterproofing”.
Remarque : Pour étanchement en film selon DIN 18195 « Étanchéité dans la construction ».
Opmerking: Voor folie-afdichtingen conform DIN 18195 'Bouwwerkafdichtingen'.
Nota: Para aislamientos de lámina según DIN 18195 «Impermeabilización de edificios».
Nota: Para vedações de folha segundo DIN 18195 "vedações de construção".
Wskazówka: W przypadku uszczelnień foliowych, wykonywać je zgodnie z DIN 18195 „Bauwerksabdichtungen"
[Uszczelnienia budowlane].

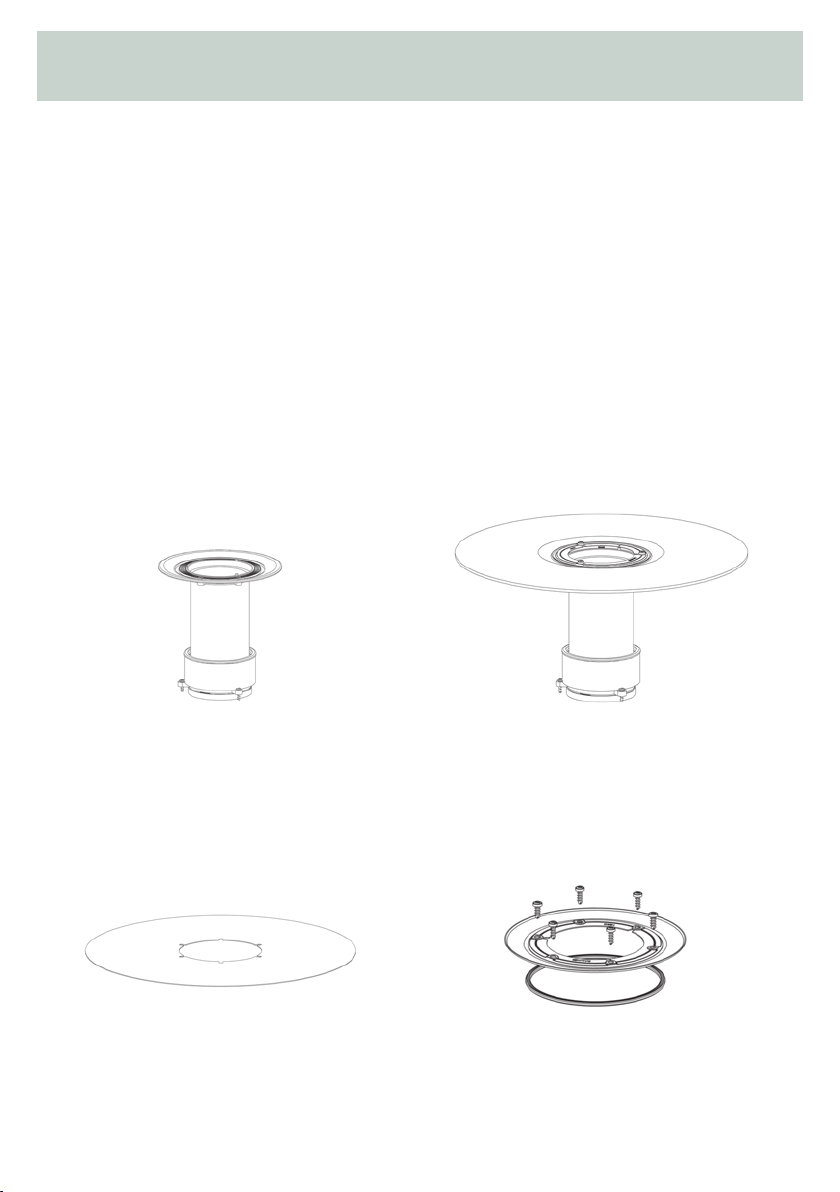

Aufstockelement 85 / Raising piece type 85 /
Élément de rehausse 85 / Opbouwelement 85 /
Elemento de elevación 85 / Elemento de aumento 85 /
Przedłużka 85
831569
Aufstockelement 85 DallBit / Raising piece type 85 DallBit /
Élément de rehausse 85 DallBit / Opbouwelement 85 DallBit
Elemento de elevación 85 DallBit /
Elemento de aumento 85 DallBit /
Przedłużka 85 DallBit
832566
Anschluss-Manschette S 10 / Waterproofing collar S 10 /
Manchette de raccordement S 10 / Aansluitmanchet S 10 /
Membrana impermeabilizante S 10 /
Membrana de impermeabilização S 10 /
Mankiet do wpustów S 10
790316 PVC
790323 EPDM
Edelstahl-Flanschring S 10 / Clamp ring S 10 /
Anneau de serrage en acier inox S10/
Roestvrij stalen flensring S 10 /
Anillo con brida de acero inoxidable S 10 /
Rebordo de fixação de aço inoxidável S10 /
Pierścień ze stali nierdzewnej S 10
839503
DE
GB
FR
NL
ES
PT
PL
DE
GB
FR
NL
ES
PT
PL
Nur in Verbindung mit Artikel 839503 verwenden!
Use only in connection with item 839503!
N'utiliser qu'en combinaison avec l'article 839503 !
Uitsluitend toepassen in combinatie met artikelnummer 839503!
Uso solo junto con artículo 839503.
Só usar com o artigo 839503!
Stosować tylko w połączeniu z artykułem 839503!
Zubehör
Accessories / Accessoire / Toebehoren /
Accesorio / Acessório / Wyposażenie
DE
GB
FR
NL
ES
PT
PL
Alle technischen Daten der Montageanleitung sind sorgfältig erstellt, bei offensichtlichen Irrtümern
bleiben nachträgliche Korrekturen vorbehalten.
All technical data of the installation manual has beenprepared with care, subject to subsequent
corrections of obvious errors.
Toutes les informations techniques figurant dans la notice de montage sont élaborées avec soin.
En cas d’erreurs manifestes, des corrections ultérieures demeurent sous réserve.
Alle technische gegevens van de montage-instructies zijn zorgvuldig opgesteld, bij duidelijke fouten
blijven latere correcties voorbehouden.
Todos los datos técnicos de estas instrucciones de montaje se elaboraron con la debida atención,
en caso de errores notorios nos reservamos el derecho a efectuar las correcciones oportunas.
Todos os dados técnicos das instruções de montagem foram elaborados meticulosamente. Em caso
de erros evidentes, reservamos para nós o direito a correções posteriores.
Wszystkie dane techniczne zawarte w instrukcji montażu zostały starannie spisane. W przypadku
oczywistych pomyłek zastrzegamy sobie prawo do wprowadzania późniejszych zmian.
Hinweis: Die Einhaltung dieser Einbau-Empfehlung ist Voraussetzung für einen Gewährleistungsan-
spruch auf der Grundlage unserer Verkaufs- und Lieferbedingungen.
Note: Installation according to these instructions is a condition for considering any guarantee claim.
Please see our Conditions of sale and terms of delivery.
Remarque : L'observation de cette recommandation de pose est la condition préalable pour un recours
en garantie sur la base de nos conditions de vente et de livraison.
Opmerking: Het opvolgen van de aanbevelingen voor het inbouwen is - op basis van onze Voorwaarden
voor Verkoop en Levering een voorwaarde om aanspraak te kunnen maken op garantie.
Nota: El cumplimiento de esta recomendación de montaje es requisito indispensable para el derecho de
garantía según nuestras condiciones de venta y entrega.
Nota: A observação deste recomendação de montagem é uma condição para o direito à garantia com
base nas condições de venda e fornecimento.
Wskazówka: Zgodnie z naszymi warunkami sprzedaży i dostawy gwarancja obowiązuje tylko wówczas,
gdy przestrzegane są niniejsze zalecenia dotyczące montażu.
DE
GB
FR
NL
ES
PT
PL
348420336 - 16/04
Dallmer GmbH + Co. KG
Wiebelsheidestraße 25
59757 Arnsberg
Germany
T +49 2932 9616 - 0
F +49 2932 9616 - 222
E info@dallmer.de
W www.dallmer.de
This manual suits for next models
1
Table of contents
Other Dallmer Plumbing Product manuals
Dallmer
Dallmer 310 KS User manual
Dallmer
Dallmer CIRCOPlan 513809 User manual
Dallmer
Dallmer CeraLine F User manual
Dallmer
Dallmer 30 ERP 12 User manual
Dallmer
Dallmer TELOS 150011 User manual
Dallmer
Dallmer CeraWall Select N User manual
Dallmer
Dallmer TistoPlan K12 User manual
Dallmer
Dallmer PRONTO K User manual
Dallmer
Dallmer CeraDrain Plan VC 10 User manual
Dallmer
Dallmer PRONTO K Alu 700339 User manual
Dallmer
Dallmer CeraNiveau 511805 User manual
Dallmer
Dallmer ORIO User manual
Dallmer
Dallmer DallBit S 15 User manual
Dallmer
Dallmer DallFlex User manual
Dallmer
Dallmer 300 KS User manual
Dallmer
Dallmer 300 PC KS User manual
Dallmer
Dallmer TistoLine Plan Standard 530103 User manual
Dallmer
Dallmer PRONTO 700087 User manual
Popular Plumbing Product manuals by other brands
Weka
Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS
Kohler
Kohler K-6228 Installation and care guide
UBERHAUS DESIGN
UBERHAUS DESIGN 75175017 Operator's manual
American Standard
American Standard DetectLink 6072121 manual
Uponor
Uponor Contec TS Mounting instructions
Pfister
Pfister Selia 49-SL Quick installation guide
Kohler
Kohler Centerset K-15240 Homeowner's guide
Viega
Viega Prevista Dry 8522.33 Instructions for use
Sanela
Sanela Lema SLP 59RB Instructions for use
Elkay
Elkay EDF15AC Installation, care & use manual
Hans Grohe
Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions
baliv
baliv WT-140 manual
