Clou First CL/07.38010 User manual

ﬁrst_small shelf without tap hole

CL/07.38010, CL/07.37010

Montage instructies

Installation Instructions

Notice de montage

Montageanweisungen

bath findings

- Alvorens de montage te beginnen moet de volledig-

heid van de levering gecontroleerd worden. Tevens

moet ook op transportschade gecontroleerd wor-

den, te late schademeldingen (> 1 dag na levering)

worden niet aanvaard.

- De meegeleverde bevestigingsartikelen zijn geschikt

voor gestucte of betegelde, massieve muren die

voldoende draagkracht hebben. Voor andere muren

dient men zelf bevestigingsartikkelen te voorzien

en dient de muur mogelijk verstevigd te worden.

- Clou behoudt zich het recht voor technische en op-

tische wijzigingen aan te brengen t.o.v. afgebeelde

producten.

- Door wijzigingen in de productie kan het zijn dat gegeven afmetingen niet meer

correct zijn. Alle vermelde afmetingen in deze handleiding dienen te worden geve-

riﬁeerd alvorens de actie uit te voeren.

- Clou b.v. kan niet verantwoordelijk worden gesteld voor de gevolgen van onaange-

past gebruik, onaangepast transport of beschadigingen veroorzaakt door tussenop-

slag.

- De van toepassing zijnde garantievoorwaarden gelden steeds.

- De montage dient uitgevoerd te worden door 2 personen waarvan minstens één

vakkundig opgeleid persoon.

- Alle maten zijn in mm.

- Before starting with the mounting check whether

the delivery is complete. At the same time the deli-

very should be checked for damage due to trans-

portation, damage reports that are too late (> 1 day

after delivery) will not be accepted.

- The included ﬁxing media are suited for plastered

or tiled solid walls with enough supporting power.

For other walls the used ﬁxing media is at own res-

ponsibility, and the wall might need reinforcement.

- Clou reserves the right to introduce technical and

visual changes with respect to the depicted images.

- Due to changes in production it is possible that

given dimensions are no longer correct. All menti-

oned dimensions in this manual should be veriﬁed before executing the action.

- Clou b.v. can not be held responsible for the results of improper use, improper

transportation or any damage caused during interim storage.

- The current terms of guarantee are always valid.

- The installation has to be performed by at least 2 persons of whom at least one

should be a skilled professional.

- all dimensions are in mm.

- Avant de procéder au montage, veuillez contrôler

si l’article livré est complet. Veuillez aussi contrôler

des dommages éventuels causés par le transport,

nous n’acceptons pas de réclamations dues à des

dégâts causés par le transport au-delà de 1 jour

après livraison.

- Les ﬁxations livrées avec les articles sont destinés

pour montage sur un mur massif porteur, ﬁnition

stuc ou carrelé. Pour d’autres ﬁnitions ou murs plus

faibles, prévoir d’autres ﬁxations et éventuellement

consolider le mur si nécessaire.

- Clou se réserve le droit pour tout changement tech-

nique ou optique par rapport à la photo représen-

tant le produit.

- Des changements de production peuvent faire en sorte que les dimensions afﬁ-

chées ne correspondent plus, nous vous prions de vériﬁer avant de procéder à

toute action.

- Clou BV ne peut être tenu responsable pour usage non approprié des articles, trans-

port inadéquat ou dommage causés à votre entrepôt en attente de livraison.

- Les conditions de garanties en vigueur restent toujours valables.

- Le montage doit être effectué par 2 personnes dont une au moins soit un corps de

métier.

- Toutes les mesures afﬁchées sont en mm.

- Vor Beginn der Montage überprüfen Sie bitte, ob

die Lieferung vollständig ist bzw. ob durch den

Transport Schäden entstanden sind. Diese Überprü-

fung muss direkt am Liefertag erfolgen. Sollte ein

Schaden festgestellt werden, muss dieser unmit-

telbar nach der Lieferung, spätestens (> 1 Tag nach

Lieferung) angezeigt werden.

- Die im Lieferumfang enthaltene Beschreibung, für

verputzte oder geﬂieste massive Wände, sind aus-

schließlich für Wände mit genügend und ausrei-

chender Tragfähigkeit geeignet und vorgesehen. Bei

Wänden mit einer geringe Tragfähigkeit erfolgt die

Montage auf eigene Verantwortung. Hier empfehlen

wir eine zusätzliche Unterstützung durch spezielle Befestigungslösungen

- Clou behält sich das Recht auf technische und optische Änderungen in Bezug auf

die dargestellten Bilder vor. .

- Aufgrund von Änderungen in der Produktion ist es möglich, dass angegebene Maße

nicht mehr korrekt sind. Alle genannten Dimensionen in diesem Handbuch sollten

vor der Ausführung der Maßnahme überprüft werden.

- Clou B.V. ist nicht verantwortlich für die Ergebnisse des unsachgemäßen Gebrauch,

unsachgemäßen Transport oder Schäden, die während Zwischenlagerung verursacht

werden.

- Der aktuelle Garantiebedingungen sind immer gültig.

- Die Installation muß von mindestens 2 Personen durchgeführt werden, wobei 1 Per-

son bereits vorhandene Fachkenntnisse hat.

- Alle Dimensionen erfolgen in mm Angaben.

Inhoud levering:

Content of delivery:

Contenu de la livraison:

Inhalt der Anlieferung:

Benodigd gereedschap:

Required tools:

Outils requis:

Erforderliche Werkzeuge:

Tijdensde installatie moet men voorkomen dat het oppervlak

van het product beschadigd raakt door harde voorwerpen

op het product te leggen.

During installation one has to prevent damaging the surface

of the product due to placing hard objects on the product.

Pendant l’installation on doit empêcher endommager la

surface du produit dû à placer des objets durs sur le pro-

duit.

Während der Installation muss man Schädigung verhindern

der Oberﬂäche des Produktes, das zur Platzierung der harten

Gegenstände auf das Produkt passend ist.

Gebruiksvoorschriften:

zie ook de onderhoudsvoorschriften op www.clou.nl

User’s instructions:

See also the maintenance guides at www.clou.nl

Instructions d’utilisation:

Voyer aussi les instructions de maintenance sur www.clou.nl

Gebrauchsanweisungen:

Sehen Sie auch die Wartungsanweisungen am www.clou.nl

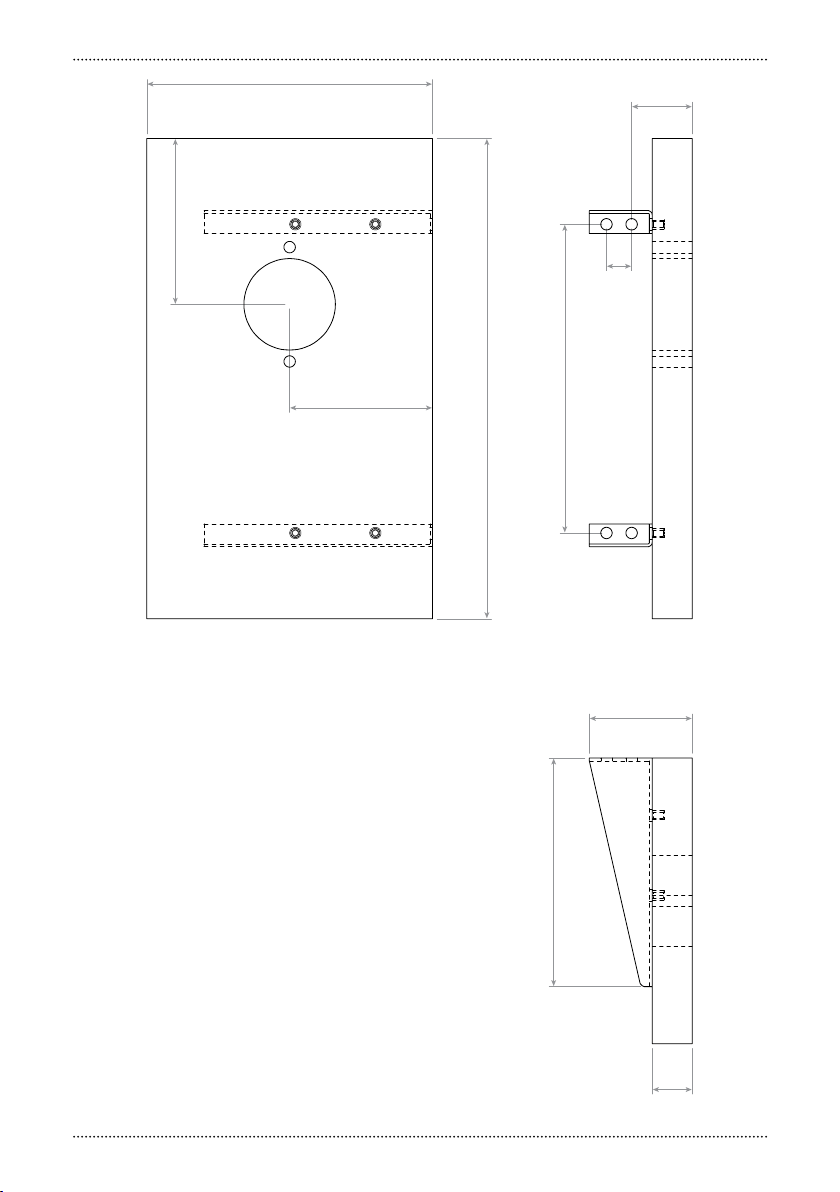

max.

15 kg

10x

270

200

145

125

420

250

norm. 650

max. 745

min. 520

820

2050

900

1050

145

Indien gecombineerd met een

fontein in cristalplant®, mine-

ral marmer of basalt.

If combined with a basin in

cristalplant®, mineral marble

or basalt.

Si combineé avec une vasque

en cristalplant®, marbre miné-

ral ou basalte.

Wenn Sie mit einem Bassin im

cristalplant®, im Mineralmar-

mor oder in Basalt kombiniert

werden.

norm. 640

max. 735

min. 510

810

2050

900

1050

145

Indien gecombineerd met een

fontein in keramiek.

If combined with a basin in

ceramics.

Si combineé avec une vasque

en céramique.

Wenn Sie mit einem Bassin im

Keramik.

Duidt met potlood en waterpas

de middellijn van de fontein

aan.

Mark with pencil and level the

centreline of the wash-hand

basin.

Marquer avec un crayon et au

niveau la ligne de centre du

lave-mains.

Markieren Sie mit einem Blei-

stift und mithilfe der Was-

serwaage die Mittellinie des

Handwaschbecken.

Duidt met potlood en waterpas

de gewenste hoogte X van de

fontein aan. (aangeraden: X =

900 mm)

Mark with pencil and level the

prefered height X of the wash-

hand basin. (recommended: X

= 900 mm)

Marquer avec un crayon et au

niveau la hauteur souhaitée X

du lave-mains. (recommandé :

X = 900 mm)

Markieren Sie mit einem Blei-

stift und mithilfe der Wasser-

waage die gewünschte Höhe X

des Handwaschbecken. (Emp-

fohlener Wert: X = 900 mm)

X mm

centre

145 mm

70 mm 271 mm

133 mm22 mm

70 mm 271 mm

143 mm22 mm

if combined with a ceramic

basin: see step 4

Duidt met potlood de plaatsen

aan waar u gaten moet boren.

Mark with pencil the spots to

drill holes.

Marquer avec un crayon les

endroits de perçage des trous.

Markieren Sie mit einem Blei-

stift die Stellen, an denen Lö-

cher gebohrt werden müssen.

only if combined with a cera-

mic basin

Duidt met potlood de plaatsen

aan waar u gaten moet boren.

Mark with pencil the spots to

drill holes.

Marquer avec un crayon les

endroits de perçage des trous.

Markieren Sie mit einem Blei-

stift die Stellen, an denen Lö-

cher gebohrt werden müssen.

Boor de gaten voor de beugels

(ø 10 mm).

Drill the holes for the supports

(ø 10 mm).

Percer les trous pour les sup-

ports (ø 10 mm).

Bohren Sie die Löcher für die

Bügel (ø 10 mm).

Steek de pluggen in de gaten.

Insert the dowels in the holes.

Enfoncer les chevilles dans les

trous.

Bringen Sie die Dübel in den

Löchern an.

ø 10 mm
