Bradley S19-460EFW User manual

P.O. Box 309, Menomonee Falls, WI USA 53052-0309

PHONE 1-800-BRADLEY FAX (262) 251-5817

http://www.bradleycorp.com

Installation

215-1165 Rev. N; EN 07-516

Page 1 of 10 7/2/07

S19-460EFW

Deck-Mounted Hand-Held Drench

Hose and Eye/Face Wash

Douchette à boyau mobile avec

douche oculaire/faciale

pour

dessus de comptoir

Manguera rociadora de mano con

lavador de ojos/rostro

para

montaje sobre mostrador

Table of Contents

Pre-Installation Information . . . . . . . . . . . . . . .2

Installation Instructions . . . . . . . . . . . . . . . . . . .3

Assembly of Components . . . . . . . . . . . . . . . . .4

Parts List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Table des matières

Information avant l’installation . . . . . . . . . . . . .5

Instructions d’installation . . . . . . . . . . . . . . . . .6

Assemblage des composantes . . . . . . . . . . . . . .7

Liste des pièces . . . . . . . . . . . . . . . . . . . . . . . . .7

Contenido

Información previa a la instalación . . . . . . . . . .8

Instrucciones de instalación . . . . . . . . . . . . . . .9

Armado de los componentes . . . . . . . . . . . . . .10

Lista de piezas . . . . . . . . . . . . . . . . . . . . . . . . .10

S19-460EFW Installation

7/2/07 Bradley Corporation • 215-1165 Rev. N; EN 07-516

WARNING

Read this installation manual completely to ensure proper installation, then file it

with the owner or maintenance department. Compliance and conformity to drain

requirements and other local codes and ordinances is the responsibility of the

installer.

Separate parts from packaging and make sure all parts are accounted for before

discarding any packaging material. If any parts are missing, do not begin

installation until you obtain the missing parts.

Flush the water supply lines before beginning installation and after installation is

complete. Test the unit for leaks and adequate water flow. Main water supply to

the eyewash should be “ON” at all times. Provisions shall be made to prevent

unauthorized shutoff. Flushing fluid should be tepid per ANSI Z358.1.

The inspection and testing results of this equipment should be recorded weekly

to verify proper operation. This equipment should be inspected annually to

ensure compliance with ANSI Z358.1.

Workers who may come in contact with potentially hazardous materials should

be trained regarding the placement and proper operation of emergency

equipment per ANSI Z358.1.

For questions regarding the operation or installation of this product, visit

www.bradleycorp.com or call 1-800-BRADLEY.

Product warranties may also be found under ”Product Information” on our web

site at www.bradleycorp.com.

Installation

THIS

SIDE

Packing List

P.O.Box309, MenomoneeFalls, WI 53051

TESTTHISUNITEACHWEEK

Test-operatevalve(s) each week and sign below.

Reportany malfunctions immediately.

Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt

durchUnterschrift. Jegliche Störung sofort melden.

Date

Datum

Date

Signed

Unterschrift

Signe

Date

Date Signed

Signed

DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.

ESSAIHEBDOMADAIRE

Testle fonctionnement des valves chaque semaine et

signeen bas. S'il y à quelque chose qui ne va pas fait

unrapport immédiatement.

P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA

TEL:1-800-BRADLEY FAX: (262-251-5817)

http://www.bradleycorp.com

114-051

Installation

Step 1: Prepare deck for

installation

NOTE: Make sure that, when mounted,

the eye wash unit will measure 33-45

inches from the top of the sprayheads

to the finished floor. For usage as an

eye/face wash, the top of the

sprayheads of the S19-630 must be

33–45 inches from where the user

stands per ANSI Z358.1. The unit must

also be placed a minimum of 6" away

from the nearest wall or obstruction.

1. Rough-in 1/2" IPS supply piping

from wall where drench hose is

desired (piping supplied by

installer).

2. Select desired location in deck for

drench hose and drill a 1-5/16"

(34mm) diameter hole.

3. Install the drain plug using the

washers and locknut provided (see

Figure 2 and the parts list, page 4).

Step 2: Assemble eye/face

body wash unit

1. Assemble the component parts as

shown in Figure 2 on page 4.

• Be sure to apply pipe sealant to

all pipe joints.

Step 3: Connect water supply

1. Connect the water supply to the

unit (piping supplied by installer).

2. Mount the safety sign to the wall

using the sign-mounting hardware

supplied by installer.

3. Open the water supply line. Test

for leaks and adequate water flow.

Installation S19-460EFW

Bradley Corporation • 215-1165 Rev. N; EN 07-516 7/2/07

5-1/4"

(133mm)

12-1/4"

(311mm)

6" (152mm) MININUM

DISTANCE FROM WALL OR

NEAREST OBSTRUCTION

33-45"

(838-1143mm)

TO FINISHED

FLOOR

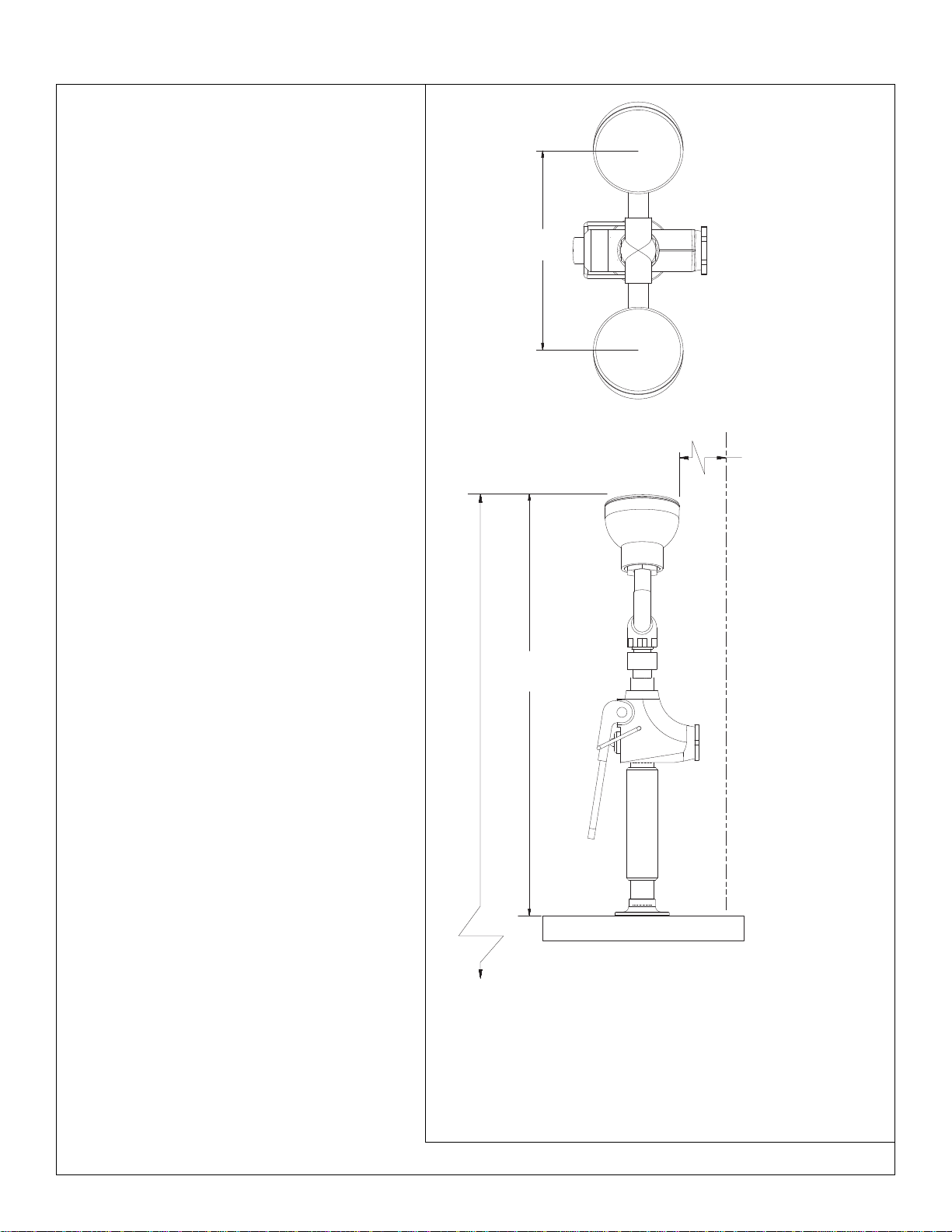

Figure 1

Assembly of Components and Parts List

S19-460EFW Installation

7/2/07 Bradley Corporation • 215-1165 Rev. N; EN 07-516

1 S27-265 1 Valve Assembly

1.1 269-661 1 Valve Handle only

2 153-337 1 Adapter

3 153-380 1 Adapter

4 S05-064D 1 EFW Assembly

4.1 S05-091P 1 EFW Yoke Assembly

4.2 S05-135 2 Sprayhead

4.3 S53-063 2 Dust Cover

5 S29-092 1 Drain Flange Assembly

6 125-001CE 1 Washer, Rubber

7 169-875 1 Washer

8 S89-002 1 3/8" Yellow Tube

9 169-059 1 Reducing Coupling

10 204-421 1 Emergency Tag

11 114-051 1 Safety Sign

Item Part No. Qty Description Item Part No. Qty Description

4.1

1.1

4.2

4.3

P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA

TEL:1-800-BRADLEY FAX:(262-251-5817)

http://www.bradleycorp.com

114-051

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK

Test-operate valve(s) each week and sign below.

Report any malfunctions immediately.

Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt

durch Unterschrift. Jegliche Störung sofort melden.

Date

Datum

Date

Signed

Unterschrift

Signe

Date

Date Signed

Signed

DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

ESSAI HEBDOMADAIRE

Test le fonctionnement des valves chaque semaine et

signe en bas. S'il y à quelque chose qui ne va pas fait

un rapport immédiatement.

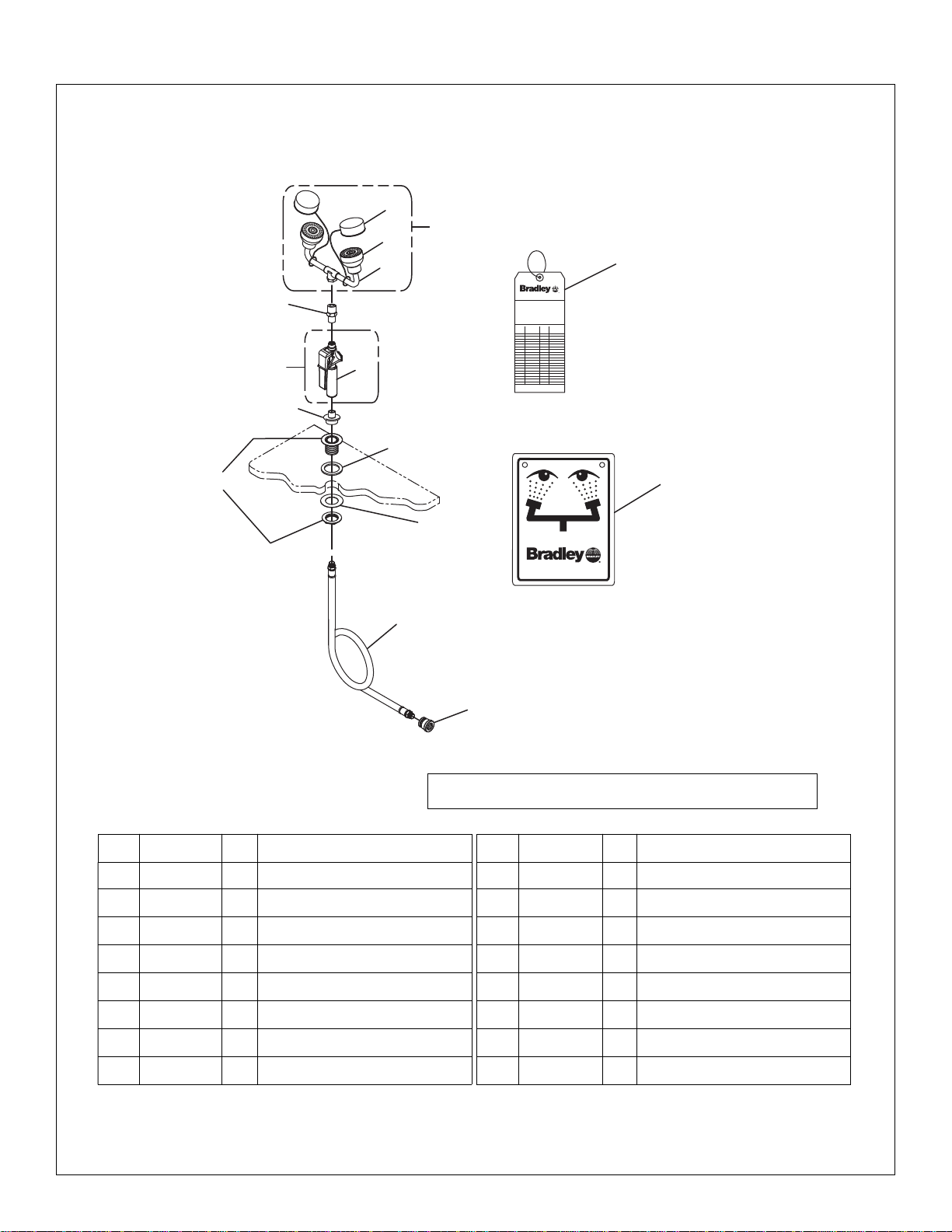

Figure 2

NOTE: Items 1–4 come preassembled.

Installation S19-460EFW

Bradley Corporation • 215-1165 Rev. N; EN 07-516 7/2/07

AVERTISSEMENT

Lire ce manuel d'installation dans son intégralité pour garantir une installation

appropriée. Une fois celle-ci terminée, classer ce manuel auprès du service à la

clientèle ou d'entretien. L'installateur est responsable de la conformité de

l'installation aux codes pour des drain et codes et règlements en vigueur.

Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en

manque aucune avant de jeter l’emballage. Ne commencez pas l’assemblage

avant de recevoir les pièces manquantes.

Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que

le débit d’eau est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en

eau doit être toujours OUVERTE. On devra prévoir des dispositions pour

empêcher tout arrêt non autorisé. Le liquide de rinçage doit être tiède

conformément à la norme ANSI Z358.1.

Inspectez et testez cet équipement une fois par semaine pour en assurer le bon

fonctionement. Notez les dates d’inspection. Ce matériel doit être inspecté une

fois par an pour assurer sa conformité à la norme ANSI Z358.1.

Les ouvriers susceptibles d'entrer en contact avec des matières potentiellement

dangereuses doivent recevoir une formation sur la mise en place et le bon

fonctionnement du matériel d'urgence conformément à la norme ANSI Z358.1.

Pour toute question concernant le fonctionnement ou l'installation de ce produit,

consulter le site www.bradleycorp.com ou appeler le 1-800-BRADLEY.

Les garanties de produits figurent sous la rubrique « Informations techniques »

sur notre site Internet à www.bradleycorp.com.

Installation

THIS

SIDE

Packing List

P.O.Box309, MenomoneeFalls, WI 53051

TESTTHISUNITEACHWEEK

Test-operatevalve(s) each week and sign below.

Reportany malfunctions immediately.

Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt

durchUnterschrift. Jegliche Störung sofort melden.

Date

Datum

Date

Signed

Unterschrift

Signe

Date

Date Signed

Signed

DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.

ESSAIHEBDOMADAIRE

Testle fonctionnement des valves chaque semaineet

signeen bas. S'il y à quelque chose qui ne va pas fait

unrapport immédiatement.

P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA

TEL:1-800-BRADLEY FAX: (262-251-5817)

http://www.bradleycorp.com

114-051

S19-460EFW Installation

7/2/07 Bradley Corporation • 215-1165 Rev. N; EN 07-516

Installation

Étape 1 : Préparation du comptoir

pour l'installation

REMARQUE : S'assurer que, une fois

installée, l'unité de douche oculaire

mesure de 838 à 1143 mm (33-45") du

haut des diffuseurs au sol fini. Pour être

utilisée comme douche oculaire/faciale,

le haut des diffuseurs du modèle S19-

460EFW doit se trouver à 838 à 1143

mm (33-45") de l'endroit où se tient

l'utilisateur conformément à la norme

ANSI Z358.1. L'unité doit également être

placée à une distance minimum de 152

mm (6") de la paroi ou de l'obstruction

la plus proche.

1. Amener une tuyauterie

d'alimentation 1/2 IPS au mur, à

l'emplacement désiré pour la

douchette portative (tuyauterie

fournie par l'installateur).

2. Sélectionner l'emplacement désiré

dans le comptoir pour le boyau et

percer un trou de 34 mm (1-5/16

po) de diamètre.

3. Installez la bride à l'aide des

rondelles et du contre-écrou fournis

(voir la Figure 2 et la liste des

pièces en page 7).

Étape 2 : Installation du boyau

1. Installer la trousse de la douchette à

boyau, tel qu'indiqué dans la Figure

2 en page 7.

Étape 3 : Brancher l'alimentation

en eau

1. Brancher l'embout du boyau à la

sortie 1/2 IPS d'alimentation en eau.

2. Installer l'enseigne de sécurité au

mur à l'aide de la quincaillerie

d'installation (fournie par

l'installateur).

3. Ouvrir l'alimentation en eau.

Vérifier s'il y a des fuites et si le

débit d'eau est adéquat.

5-1/4"

(133mm)

12-1/4"

(311mm)

6" (152mm) MININUM

DISTANCE FROM WALL OR

NEAREST OBSTRUCTION

33-45"

(838-1143mm)

TO FINISHED

FLOOR

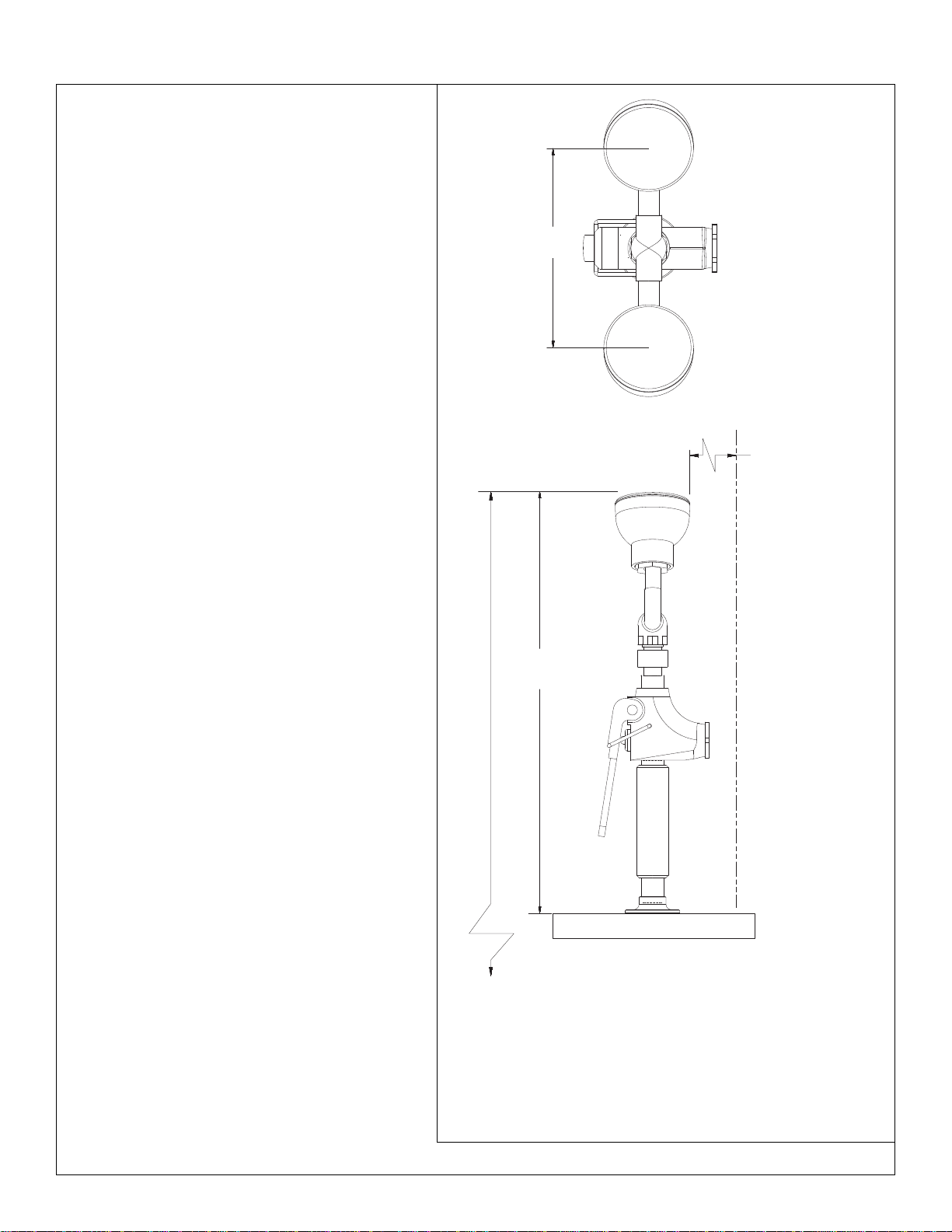

Figure 1

L'unité doit également

être placée à une

distance minimum de

152 mm (6") de la paroi

ou de l'obstruction la

plus proche.

33-45 po

(838-1143mm)

DU SOL FINI

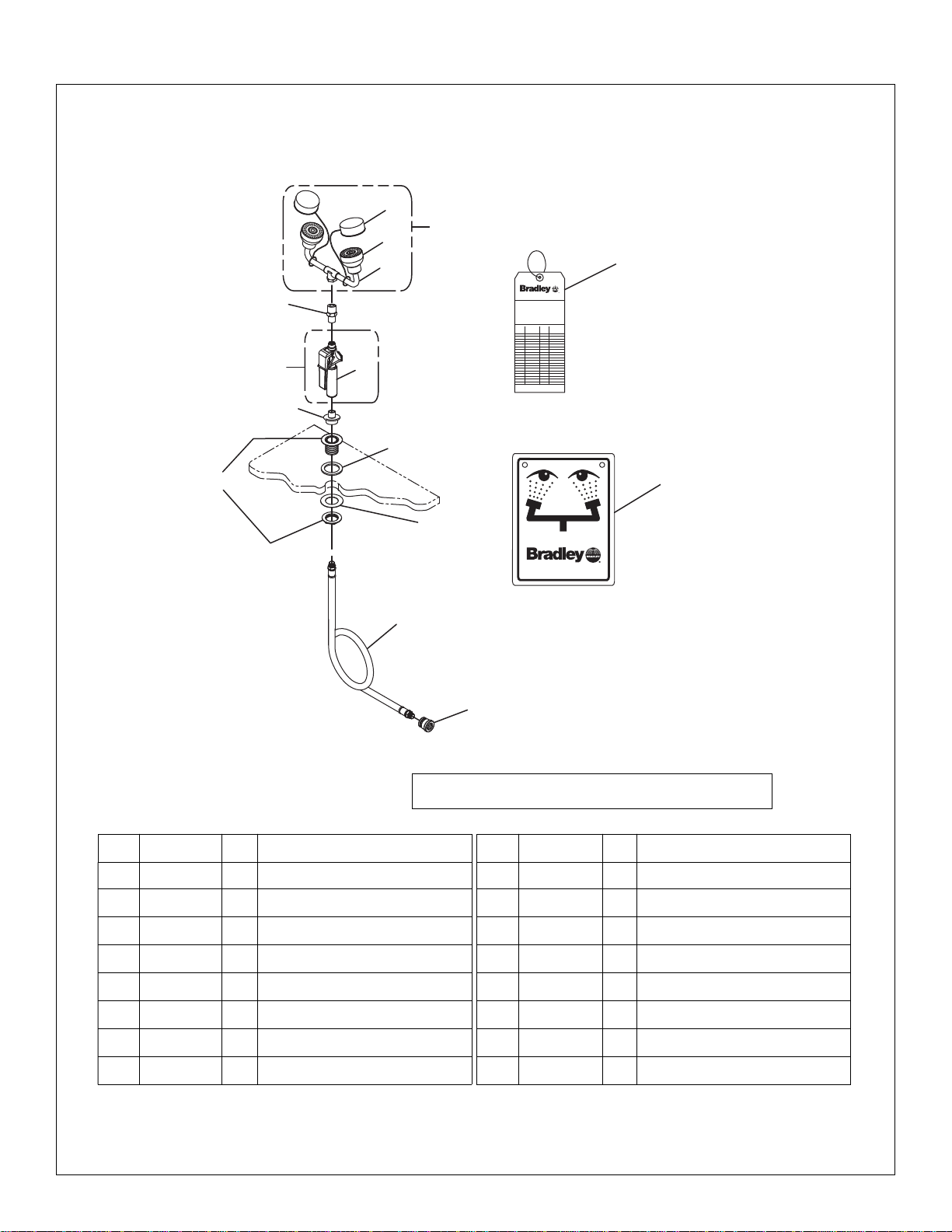

Assemblage des composantes

Installation S19-460EFW

Bradley Corporation • 215-1165 Rev. N; EN 07-516 7/2/07

1 S27-265 1 Trousse de Robinet

1.1 269-661 1 Manette (seulement)

2 153-337 1 Adaptateur

3 153-380 1 Adaptateur

4 S05-064D 1 Trousse EFW

4.1 S05-091P 1 Trousse de Cadre EFW

4.2 S05-135 2 Gicleur

4.3 S53-063 2 Bouchon Antipoussière

5 S29-092 1 Trousse de Bride

6 125-001CE 1 Rondelle en Caoutchouc

7 169-875 1 Rondelle

8 S89-002 1 Boyau Jaune 3/8"

9 169-059 1 Réducteur de Couplage

10 204-421 1 Etiquette d’Inspection

11 114-051 1 Enseigne de Sécurité

Pièce Réf. Qté. Description Pièce Réf. Qté. Description

4.1

1.1

4.2

4.3

P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA

TEL:1-800-BRADLEY FAX:(262-251-5817)

http://www.bradleycorp.com

114-051

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK

Test-operate valve(s) each week and sign below.

Report any malfunctions immediately.

Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt

durch Unterschrift. Jegliche Störung sofort melden.

Date

Datum

Date

Signed

Unterschrift

Signe

Date

Date Signed

Signed

DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

ESSAI HEBDOMADAIRE

Test le fonctionnement des valves chaque semaine et

signe en bas. S'il y à quelque chose qui ne va pas fait

un rapport immédiatement.

Figure 2

Note : Les éléments 1-4 arrivent préassemblés.

S19-460EFW Installation

7/2/07 Bradley Corporation • 215-1165 Rev. N; EN 07-516

ADVERTENCIA

Lea en su totalidad este manual de instalación para garantizar una instalación adecuada.

Una vez que termine la instalación, entregue este manual al propietario o al

Departamento de Mantenimiento. Es responsabilidad de quien instale el equipo cumplir

con los códigos para desagüe y otra códigos y ordenanzas locales.

Separar todas las piezas del material de embalaje y asegurarse que todas las piezas

estén incluídas antes de desechar cualquier material de embalaje. Si faltase alguna

pieza, no intentar instalar la unidad combinada Bradley hasta obtener las piezas

faltantes.

Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar

que no haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua

a la unidad debe estar siempre en posición “ON” (abierto). Se deben tomar medidas a fin

de evitar el corte no autorizado del suministro. El líquido de limpieza debe estar tibio en

conformidad con la norma ANSI Z358.1.

Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un

funcionamiento adecuado

. Se debe revisar este equipo anualmente para asegurarse de

que cumpla con la norma ANSI Z358.1.

Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos

deben recibir capacitación sobre la ubicación y operación adecuada de los equipos de

emergencia en conformidad con la norma ANSI Z358.1.

Para consultas sobre la operación o instalación de este producto, visite

www.bradleycorp.com o llame al 1-800-BRADLEY.

Las garantías del producto se pueden encontrar en "Información del producto" o en

nuestro sitio Web, www.bradleycorp.com.

Installation

THIS

SIDE

Packing List

P.O.Box309, MenomoneeFalls, WI 53051

TESTTHISUNITEACHWEEK

Test-operatevalve(s) each week and sign below.

Reportany malfunctions immediately.

Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt

durchUnterschrift. Jegliche Störung sofort melden.

Date

Datum

Date

Signed

Unterschrift

Signe

Date

Date Signed

Signed

DIESESGERÄT1STWÖCHENTLICHZUPRÜFEN.

ESSAIHEBDOMADAIRE

Testle fonctionnement des valves chaque semaineet

signeen bas. S'il y à quelque chose qui ne va pas fait

unrapport immédiatement.

P.O.BOX309, MENOMONEE FALLS,WI 53052-0309 USA

TEL:1-800-BRADLEY FAX: (262-251-5817)

http://www.bradleycorp.com

114-051

Instalación

Paso 1: Preparación del mostrador

para la instalación

NOTA: Cuando esté montada, asegúrese de

que la unidad lavaojos mida 838 a 1143 mm

(33 a 45 pulg.) desde la parte superior de

las boquillas rociadoras al piso terminado.

Para uso como lavaojos/lavacara, la parte

superior de las boquillas rociadoras S19-

460EFW debe estar de 838 a 1143 mm (33

a 45 pulg.) del lugar en que se sitúa la

persona, en conformidad con la norma

ANSI Z358.1. La unidad también se debe

colocar a un mínimo de 152 mm (6 pulg.) de

distancia de la pared u obstrucción más

cercana.

1. Desbaste la tubería de 1/2 IPS desde

la pared donde se desea instalar la

manguera rociadora de mano (tubería

suministrada por el instalador).

2. Seleccione el lugar en el mostrador

donde se desea instalar la manguera y

taladre un orificio de 1-5/16" (34

mm) de diámetro.

3. Instale la brida de drenaje usando las

arandelas y la tuerca de seguridad

proporcionadas (consulte la Figura 2

y la lista de piezas en la página 10).

Paso 2: Instalación de la manguera

rociadora

1. Instale la manguera rociadora tal

como se muestra en la Figura 2 de la

página 10).

Paso 3: Conexión del suministro de

agua

1. Conecte el extremo de la manguera

rociadora a la tubería de suministro

de agua de 1/2 IPS.

2. Fije el aviso de seguridad a la pared,

usando tornillería adecuada

(proporcionada por el instalador).

3. Abra la línea de suministro de agua.

Compruebe que no haya fugas y que

el flujo de agua sea el adecuado.

Installation S19-460EFW

Bradley Corporation • 215-1165 Rev. N; EN 07-516 7/2/07

5-1/4"

(133mm)

12-1/4"

(311mm)

6" (152mm) MININUM

DISTANCE FROM WALL OR

NEAREST OBSTRUCTION

33-45"

(838-1143mm)

TO FINISHED

FLOOR

Figure 1

La unidad también se

debe colocar a un

mínimo de 152 mm (6

pulgadas) de distancia

de la pared u

obstrucción más

cercana.

33-45 po

(838-1143mm)

AU SUELO

Armado de los componentes

S19-460EFW Installation

7/2/07 Bradley Corporation • 215-1165 Rev. N; EN 07-516

1 S27-265 1 Ensamble de Valvula

1.1 269-661 1 Manija (solamente)

2 153-337 1 Adaptador

3 153-380 1 Adaptador

4 S05-064D 1 Ensamble EFW

4.1 S05-091P 1 Ensamble de Horquilla EFW

4.2 S05-135 2 Rociador

4.3 S53-063 2 Tapa Guardapolvo

5 S29-092 1 Brida de Drenaje

6 125-001CE 1 Arandela de Goma

7 169-875 1 Arandela

8 S89-002 1 Manguera Amarilla 3/8"

9 169-059 1 Acoplamiento Reductor

10 204-421 1 Etuqieta de Inspeccion

11 114-051 1 Aviso de Seguridad

Art. No. de Pza. Ctd. Descripción Art. No. de Pza. Ctd. Descripción

4.1

1.1

4.2

4.3

P.O.BOX 309, MENOMONEE FALLS,WI 53052-0309 USA

TEL:1-800-BRADLEY FAX:(262-251-5817)

http://www.bradleycorp.com

114-051

P.O. Box 309, Menomonee Falls, WI 53051

TEST THIS UNIT EACH WEEK

Test-operate valve(s) each week and sign below.

Report any malfunctions immediately.

Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt

durch Unterschrift. Jegliche Störung sofort melden.

Date

Datum

Date

Signed

Unterschrift

Signe

Date

Date Signed

Signed

DIESES GERÄT 1ST WÖCHENTLICH ZU PRÜFEN.

ESSAI HEBDOMADAIRE

Test le fonctionnement des valves chaque semaine et

signe en bas. S'il y à quelque chose qui ne va pas fait

un rapport immédiatement.

Figura 2

Nota: Las piezas 1–4 vienen preensambladas.

Other manuals for S19-460EFW

Table of contents

Languages:

Other Bradley Plumbing Product manuals

Bradley

Bradley S19-630 User manual

Bradley

Bradley Verge Crestt Series Quick start guide

Bradley

Bradley Express SS Series User manual

Bradley

Bradley 594 User manual

Bradley

Bradley Verge LVQ Series User manual

Bradley

Bradley Express SS-2 Infrared-to-Touch Time User manual

Bradley

Bradley WS-1X User manual

Bradley

Bradley S19-220FWPT User manual

Bradley

Bradley S19-130F User manual

Bradley

Bradley S19-600 User manual

Bradley

Bradley Sentry SN2004/IR User manual

Bradley

Bradley S19-220 User manual

Bradley

Bradley LC840 User manual

Bradley

Bradley S19-230T User manual

Bradley

Bradley S19-230 User manual

Bradley

Bradley Aerada 1200 Series User manual

Bradley

Bradley S19-270C User manual

Bradley

Bradley S96-051 User manual

Bradley

Bradley SN2003 User manual

Bradley

Bradley Verge LVRD Series User manual

Bradley

Bradley CRS Series User manual

Bradley

Bradley S19-130SSBF User manual

Bradley

Bradley S19-230H User manual

Bradley

Bradley Terrazzo WF2613 User manual

Popular Plumbing Product manuals by other brands

Weka

Weka 506.2020.00E ASSEMBLY, USER AND MAINTENANCE INSTRUCTIONS

Kohler

Kohler K-6228 Installation and care guide

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Operator's manual

American Standard

American Standard DetectLink 6072121 manual

Uponor

Uponor Contec TS Mounting instructions

Pfister

Pfister Selia 49-SL Quick installation guide

Fortis

Fortis VITRINA 6068700 quick start guide

Fortis

Fortis MILANO 78211JS installation instructions

Kohler

Kohler K-12183 Homeowner's guide

Maxxus

Maxxus MX-M206-01 instruction manual

Moen

Moen 5922 Series installation instructions

Viega

Viega Prevista Pure 8512 Instructions for use

Kohler

Kohler Centerset K-15240 Homeowner's guide

Viega

Viega Prevista Dry 8522.33 Instructions for use

Sanela

Sanela Lema SLP 59RB Instructions for use

Elkay

Elkay EDF15AC Installation, care & use manual

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Instructions for use/assembly instructions

baliv

baliv WT-140 manual
